Titan iRepeater
Regülasyona Uygun Geniş Band Repeater Cihazı
GSM | 3G | 4G | 5G Endüstriyel Repeater
B1 | B3 | B7 | B8 |B20 | B28

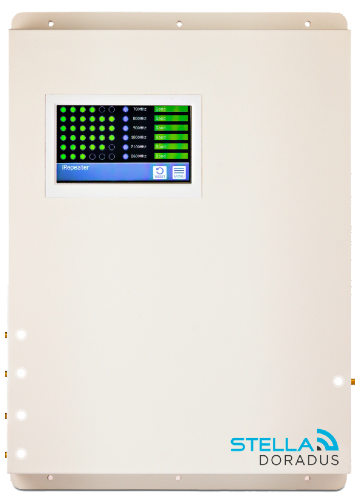

Stella Doradus Titan iRepeater, tüm mobil operatörler için sinyali RED regülasyonuna uygun olarak güçlendirip tekrarlayan ticari sınıf bir hücresel güçlendiricidir. Titan, StellaControl platformuna bağlandığında uzaktan yönetilebilir, izlenebilir, ayarlanabilir ve ayrıca her bant için sinyal gücü, sinyal kazancı ve diğer kontrol ölçümlerinin gerçek zamanlı değerleri alınabilir.

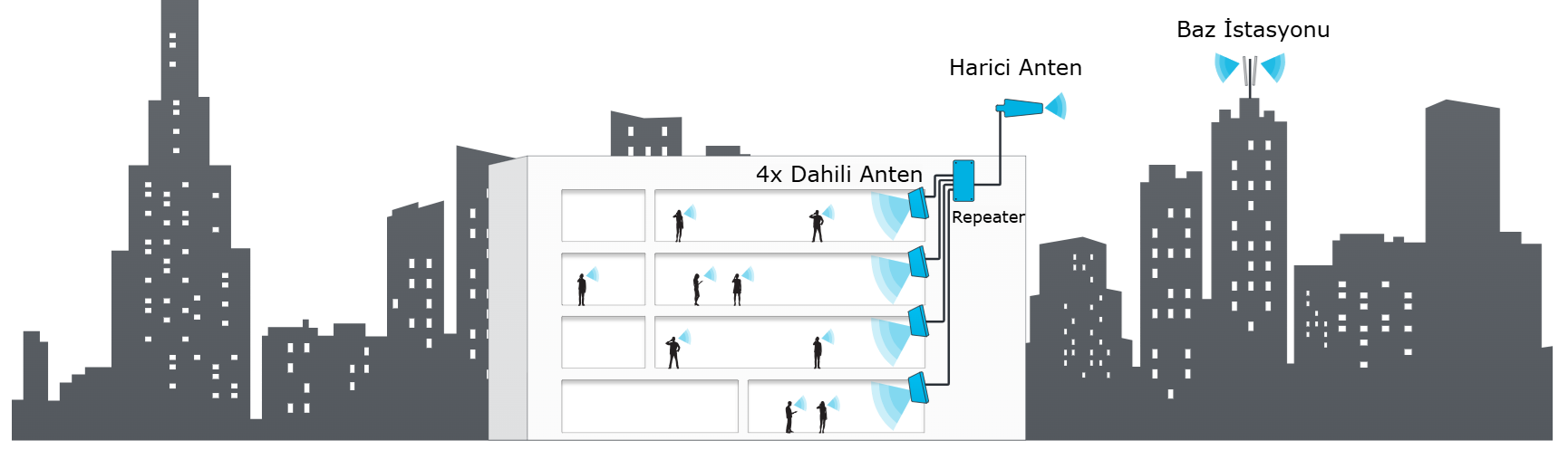

4 anten portu hücresel sinyalin binadaki 4 ayrı alanda yükseltilmesine olanak tanır. Bu ise, kapsama alanını odanın büyüklüğüne ve şekline bağlı olarak 5 ila 15 oda arasına çıkarır. Stella Doradus Titan iRepeater, Hat Amplifikatörleri eklenerek büyük, çok katlı ve çok bölgeli binalarda kapsama sağlayabilen modüler bir sistemin parçası olarak kullanılabilir.
GSM, 3G, 4G ve 5G tüm mobil operatör ağlarını ve frekanslarını destekler.
İlave destek paketi ile garanti süresini 7 yıl’a çıkarma.
BağLAN Ltd., sürekli katma değerli desteği ve güvencesi ile.
| Model | Desteklenen Bantlar | Port Sense | RMS* | Şebeke Tarama |
|---|---|---|---|---|
| iR6-T | B28 / B20 / B8 / B3 / B1 / B7 | Evet | Evet | Evet |
| iR4-T | B28 / B20 / B8 / B3 | Evet | Evet | Evet |

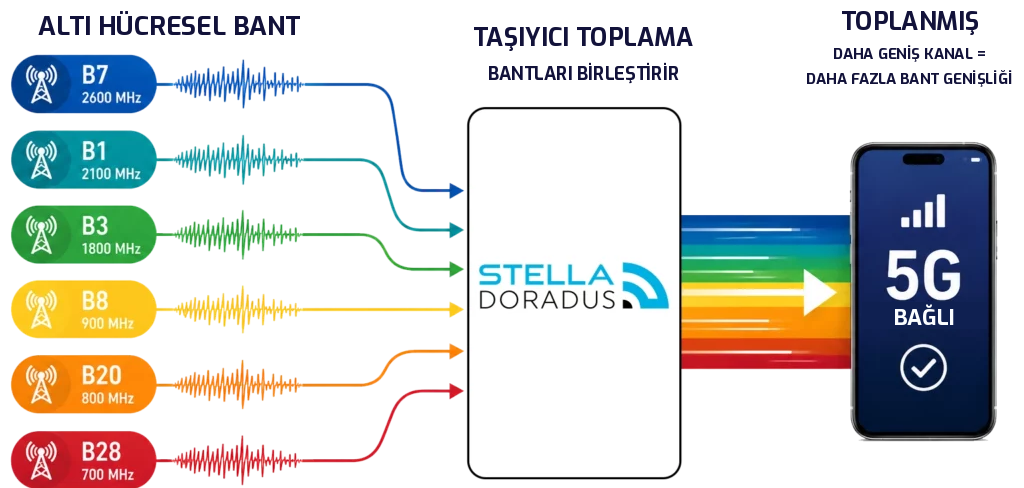

Taşıyıcı Birleştirme (CA), mobil cihazın ve operatör şebekesinin desteklediği iki veya daha fazla frekans bandının birlikte kullanılmasına dayanır. Titan iRepeater'ın birden fazla hücresel bandı aynı sistem içinde güçlendirebilmesi, şebekenin desteklediği farklı CA kombinasyonlarının bina içinde kullanılmasına yardımcı olur. Uygun şebeke koşullarında bu yapı daha yüksek veri hızı, daha iyi kapasite kullanımı ve daha kararlı bağlantı sağlayabilir.
Tekrarlayıcı ile antenler arasındaki kablo bağlantılarını test edebilmek için tekrarlayıcı üzerinde 5 adet LED ve iç mekan antenleri üzerinde de bunlara karşılık gelen LED’ler bulunmaktadır.
Böylelikle, antenlerin sinyal çıkışı sağladığından ve kablolarda herhangi bir arıza olmadığı bilgisi kurulumcuya görsel olarak aktarılır. Ayrıca, hangi antenin tekrarlayıcıdaki hangi porta bağlı olduğunu göstermek için de kullanılabilirler.
PortSense’i İnceleyin
Tüm operatörlerin mobil sinyali binanın dışında taranabilir. Bina için hücresel kapsama alanının zaman çizelgesi oluşturulabilir. Bu, sürekli değişen RF ortamını sorun giderme ve izleme için çok faydalıdır.

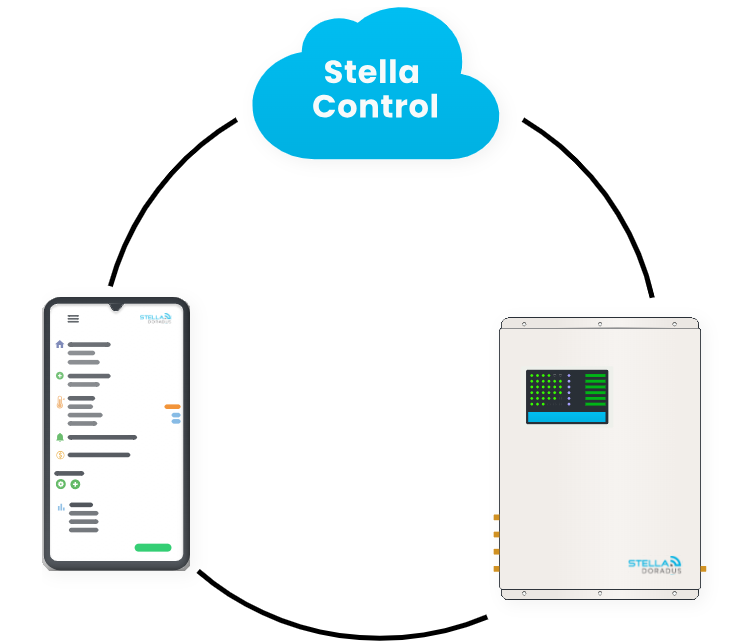

Titan iRepeater, bir ethernet kablosu bağlamaya gerek kalmadan StellaControl’e (çevrimiçi izleme platformumuz) otomatik olarak bağlanan dahili bir gömülü hücresel modeme sahiptir. Bu, tekrarlayıcının izleme için her zaman uzaktan erişilebilir olduğu anlamına gelir.
StellaControl ile sinyal tekrarlayıcılarının performansını izlersiniz, sorunları giderip ve optimum kapsama alanı ve güvenilirliği sağlamak için ayarları yaparsınız.
Sistemde herhangi bir değişiklik olması durumunda, örneğin bir amplifikatör bağlantısı kesilirse veya operatör yakınlarda yeni bir baz istasyonu anteni kurarsa, e-posta uyarıları otomatik olarak yükleyiciye gönderilir. Bu, yükleyiciyi olası sorunlar konusunda önceden uyarır ve düzeltici işlem yapmasını sağlar.
Titan iRepeater yalnızca hücresel sinyali güçlendiren bir repeater değildir. StellaPlanner ile kurulum öncesi tasarım, StellaControl ile uzaktan izleme ve LineAmp mimarisi ile büyük binalarda ölçeklenebilir RF dağıtımı birlikte değerlendirilebilir.
StellaPlanner, bina planlarının PDF olarak yüklenmesine ve repeater, anten, splitter ve kablo güzergâhlarının kurulumdan önce plan üzerinde yerleştirilmesine yardımcı olur.
Böylece ekipman yerleşimi, kablo uzunlukları ve RF dağıtım mimarisi saha uygulamasından önce değerlendirilerek daha kontrollü bir proje tasarımı oluşturulabilir.
StellaControl web tabanlı yapısı sayesinde yetkili kullanıcılar Titan iRepeater kurulumlarını bilgisayar veya mobil cihaz üzerinden izleyebilir.
Sistem durumu, performans geçmişi, uyarılar ve desteklenen çalışma parametreleri uzaktan görüntülenerek saha ziyaretleri daha hedefli planlanabilir.
Uzaktan İzleme Özellikleri

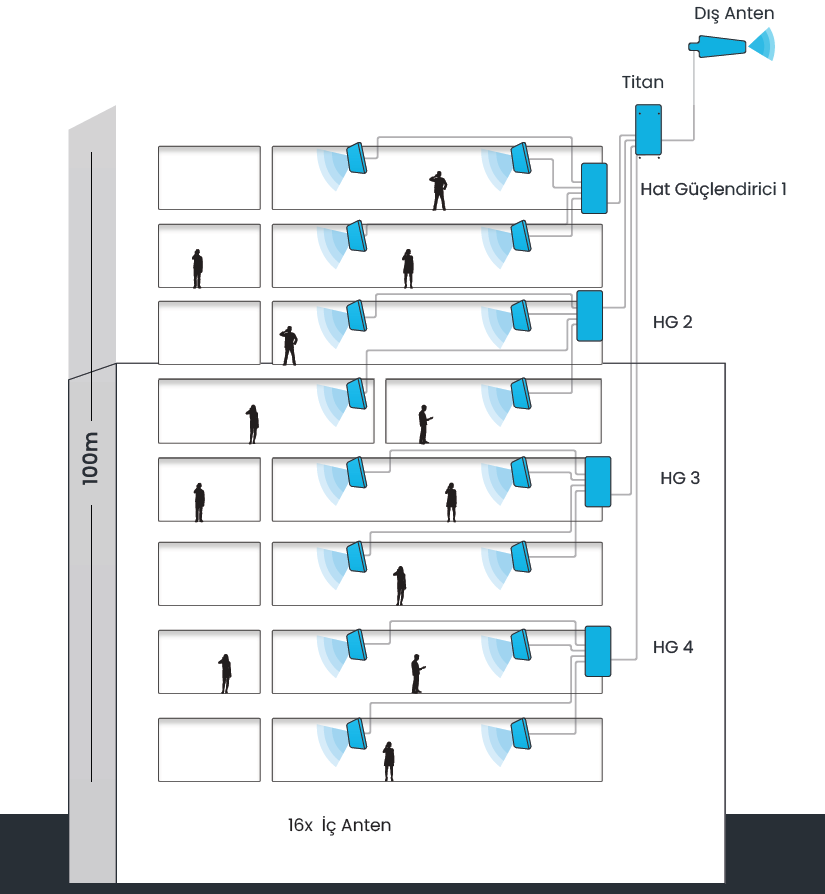

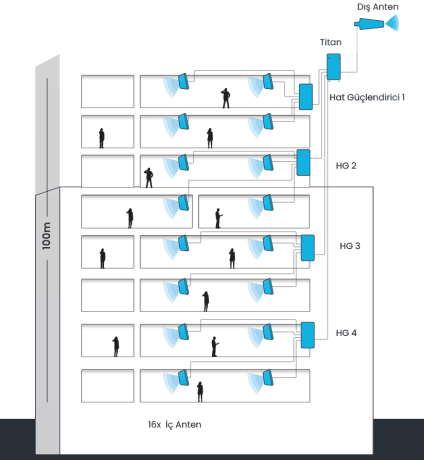

Büyük, çok katlı veya çok bölgeli yapılarda Titan iRepeater sistemi LineAmp amplifikatörleri ve uygun RF dağıtım elemanlarıyla genişletilebilir.
Gerekli LineAmp, splitter, kablo ve iç anten sayısı; bina geometrisi, kablo kayıpları, mevcut dış sinyal seviyesi ve hedef kapsama alanı dikkate alınarak RF tasarımına göre belirlenmelidir.
Stella Doradus repeater ailesi; büyük ve çok katlı binalardan ev ve küçük ofis uygulamalarına, marine sistemlere kadar farklı kapsama ihtiyaçları için ayrı ürün ve sistem mimarileri sunar.
Çok katlı ofis, otel, fabrika ve geniş ticari yapılarda çoklu iç anten ve RF dağıtım sistemiyle ölçeklenebilir kapsama.
Büyük Bina Çözümleri
B20, B8, B3 ve B1 bantlarını destekleyen; ev, villa, mağaza ve küçük ofis uygulamalarına yönelik dört bantlı repeater çözümü.
R4-LCD'yi İnceleyin
Tekne ve yatlarda kıyı mobil şebekesinden alınan kullanılabilir hücresel sinyalin iç yaşam alanlarına dağıtılmasına yönelik marine repeater çözümleri.
Marine ÇözümleriProfesyonel bir GSM repeater sistemi yeni bir mobil şebeke oluşturmaz; dış ortamda mevcut olan kullanılabilir operatör sinyalini kontrollü biçimde bina içine taşır.
Çatıya veya uygun dış cephe noktasına yerleştirilen donör anten, baz istasyonundan gelen mobil sinyali alır.
Alınan RF sinyali seçilen frekans bantlarında filtrelenir ve kontrollü kazanç ile güçlendirilir.
Güçlendirilen sinyal düşük kayıplı RF kabloları ve gerekli pasif dağıtım elemanları üzerinden iç antenlere taşınır.
Tavan veya duvar tipi servis antenleri mobil sinyali hedef alanlara dağıtarak telefon ve modem bağlantısını iyileştirir.
Doğru repeater seçimi yalnızca kapsanacak alan büyüklüğüne göre değil; desteklenecek mobil bantlar, dış ortam sinyal seviyesi, iç anten sayısı ve RF dağıtım yapısına göre yapılmalıdır.
| Uygulama | Önerilen Çözüm | Tipik Kullanım | Detay |
|---|---|---|---|
| Ev / Villa / Küçük Ofis | R4-LCD | Küçük ve orta ölçekli bina içi kapsama | R4-LCD sayfası |
| Ofis / Otel / Fabrika | iRepeater / Titan | Çok katlı ve çok antenli RF dağıtım sistemleri | Büyük bina çözümleri |
| Tekne / Yat | Stella Marine | Kıyı mobil şebekesinin tekne iç yaşam alanlarına taşınması | Marine çözümleri |
| Router / Modem | RouterAMP | Hücresel router ve modem bağlantısının RF tarafında desteklenmesi | RouterAMP çözümü |
Bina içi GSM sinyal güçlendirici sistemleri; dış ortamda kullanılabilir mobil sinyal bulunmasına rağmen betonarme yapı, metal kaplama, bodrum kat, kapalı hacim veya bina içi RF kayıpları nedeniyle kapsamanın zayıfladığı alanlarda kullanılır. Profesyonel repeater sistemi, dış ortam sinyalini kontrollü biçimde hedef alanlara dağıtır.
Çok katlı yapılarda toplantı odaları, iç koridorlar ve çekirdek bölgelerde zayıflayan mobil kapsamanın iyileştirilmesi.
Betonarme ve metal yapıların yoğun olduğu tesislerde telefon, modem ve hücresel IoT cihazları için daha kararlı kapsama.
Oda, koridor, lobi ve servis alanlarında bina yapısından kaynaklanan mobil sinyal kayıplarının azaltılması.
Büyük hacimli yapılarda, metal raf sistemleri ve kapalı çalışma alanlarında hücresel bağlantının desteklenmesi.
Bodrum kat, kapalı otopark, teknik hacim ve bina çekirdeği gibi dış ortam sinyalinin yapı nedeniyle ciddi ölçüde zayıfladığı bölgeler.
Geniş kat alanları ve yoğun kullanıcı trafiği bulunan yapılarda planlı RF dağıtımıyla bina içi mobil kapsama.
GSM repeater sisteminde yalnızca yüksek kazanç elde etmek yeterli değildir. Sistem kararlılığı, mobil şebekenin korunması ve doğru kapsama için RF tasarımı ile yürürlükteki teknik koşullar birlikte değerlendirilmelidir.
GSM repeater sistemleri mobil operatörlerin lisanslı frekans bantlarında çalışan RF ekipmanlarıdır. Bu nedenle cihaz ve kurulum yalnızca kapsama ihtiyacına göre değil, ilgili teknik kriterler ve yürürlükteki mevzuat dikkate alınarak değerlendirilmelidir.
BTK, frekans tahsisinden muafiyet kapsamındaki cihaz ve sistemler için teknik kriterleri ayrıca yayımlar; muafiyet, diğer mevzuat yükümlülüklerinden otomatik olarak muafiyet anlamına gelmez.
BTK güncel teknik kriterleriStella Doradus repeater sistemleri yalnızca hücresel sinyali yükseltmekle kalmaz; sistem kararlılığını ve mobil şebekeyi korumaya yardımcı olan otomatik RF kontrol fonksiyonlarını da kullanır.
İç ve dış antenler arasındaki izolasyon yetersiz olduğunda oluşabilecek geri besleme durumunu algılar ve sistem kararlılığını korumak için kazancı otomatik olarak azaltır.
Baz istasyonu ile repeater arasındaki RF seviyesini izleyerek aşırı çıkış oluşmasını önlemeye yardımcı olur ve kazancı uygun çalışma seviyesinde tutar.
Aktif ses veya veri trafiği bulunmadığında gereksiz RF çıkışını azaltarak sistemin daha kontrollü çalışmasına yardımcı olur.
Algılanan baz istasyonu seviyesine göre repeater çıkışını uygun seviyede tutarak gereksiz yüksek güç kullanımının önüne geçmeye yardımcı olur.
Stella Doradus repeater sistemlerinde osilasyon algılama, otomatik kazanç kontrolü, uplink çıkışının azaltılması ve baz istasyonu seviyesine göre güç ayarı gibi fonksiyonlar mobil şebekenin korunmasına yardımcı olur.
Donör anten konumu, iç-dış anten izolasyonu, kablo güzergâhı ve ilk devreye alma adımları için kurulum rehberini inceleyebilirsiniz.
İlk Kurulum ÖnerileriTavan ve duvar tipi servis antenlerinin kullanım alanları, yerleşim mantığı ve bina içi RF dağıtımına etkileri için detaylı sayfayı inceleyebilirsiniz.
İç Mekân Anten RehberiRepeater kullanımı, yasal uygunluk, sinyal güçlendirici ile repeater arasındaki fark, kurulum, desteklenen kullanıcı sayısı, bina içi sinyal kaybı ve sistemin sahada çalışıp çalışmayacağının nasıl değerlendirileceği gibi konular için detaylı soru-cevap sayfamızı inceleyebilirsiniz.
Detaylı Soru-Cevap
