Office Repeater
Regülasyona Uygun Geniş Band Repeater Cihazı
GSM | 3G | 4G | 5G Endüstriyel Repeater
B1 | B3 | B8 |B20 | B28

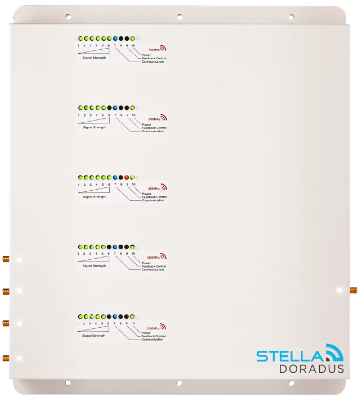

Ofis ve Büyük Binalar İçin Stella Doradus Office Repeater
Stella Doradus Office Repeater; ofis, iş merkezi, otel, fabrika ve diğer büyük binalarda zayıflayan mobil kapsamanın iyileştirilmesi için geliştirilmiş ticari sınıf bir 5G/4G/3G/2G hücresel repeater sistemidir. Bina içindeki telefon görüşmelerinin ve mobil veri bağlantısının daha kararlı kullanılmasına yardımcı olur.

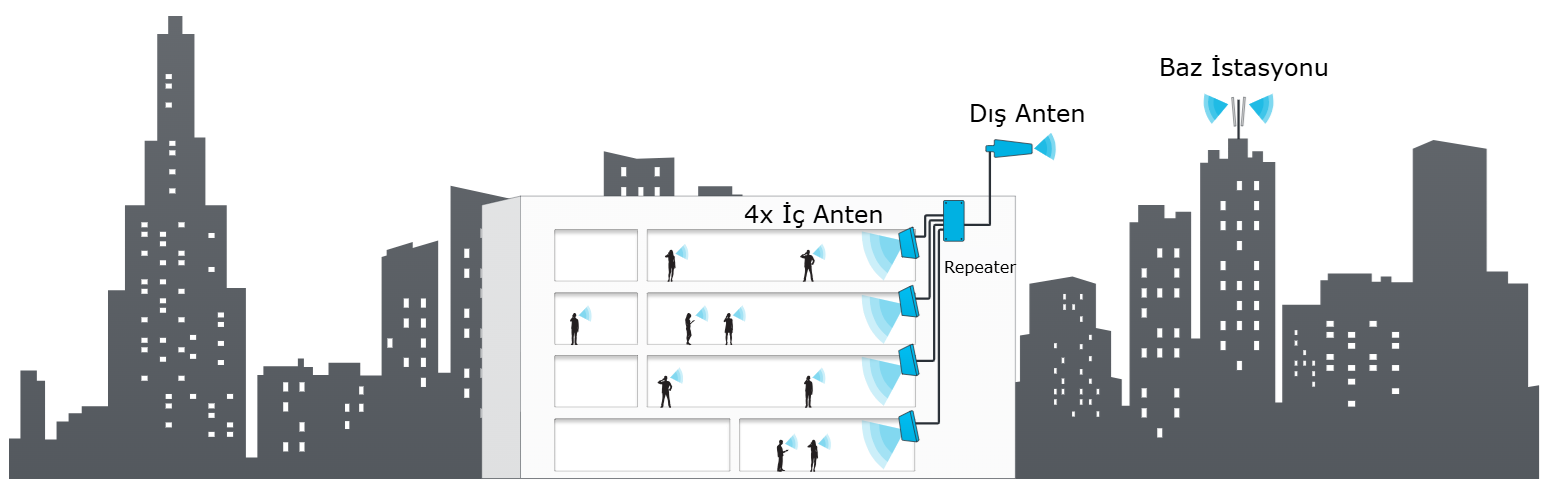

Stella Doradus Office Repeater, odaların boyutuna, bina yapısına ve RF dağıtım tasarımına bağlı olarak kapsamanın farklı bölgelere taşınmasına olanak sağlayan 4 adet iç anten portuna sahiptir. Bu yapı sayesinde uygun RF tasarımıyla birden fazla iç anten üzerinden geniş alanlarda mobil kapsama sağlanabilir.
Stella Doradus'un diğer GSM sinyal güçlendirici çözümleri arasından uygun sistem; bina büyüklüğü, dış ortam sinyal seviyesi, operatör frekansları ve hedef kapsama alanına göre seçilmelidir.
SIM Gerektirmez
Mevcut operatör sinyali RF üzerinden aktarılır; repeater için ayrıca SIM kart gerekmez.
Avrupa’da Üretilmiş
Uzman mühendisler tarafından İrlanda’da tasarlanıp üretilmiştir.
Tam Uyumlu
Avrupa R.E.D. ve E.T.S.I. gerekliliklerine uygundur; ComReg spesifikasyonlarını karşılar.
Çok Bantlı Şebeke Desteği
GSM, 3G, 4G ve 5G için desteklenen hücresel bantlar seçilen Office Repeater modeline göre belirlenir.
Opsiyonel Uzatılmış Garanti
İlave destek paketi ile garanti süresi 7 yıla kadar uzatılabilir.
BağLAN Teknik Destek
Ürün seçimi, RF saha tasarımı, kurulum planlaması ve uygulama süreçlerinde teknik destek sağlanır.
- Tüm Stella Doradus ürünleri ilgili regülasyon gereklilikleriyle uyumlu ve R.E.D. onaylıdır.
- Repeater'ın çalışması için internet bağlantısı gerekmez.
- Desteklenen operatör frekans bantları seçilen modele göre belirlenir.
- Operatör şebeke koruma desteği vardır.
- GSM | 3G | 4G | 5G mobil şebeke teknolojilerini destekleyen model seçenekleri bulunur.
- Stella Doradus patentli PortSense Teknolojisi ile sürekli bağlantı kontrolü.
- SIM kart gerektirmez.
| Model | Desteklenen Bantlar | Frekans | Port Sense |
|---|---|---|---|
| R5-O | B28 / B20 / B8 / B3 / B1 | 700 / 800 / 900 / 1800 / 2100 MHz | Evet |
| R3-O | B20 / B8 / B3 | 800 / 900 / 1800 MHz | Evet |
| R2-O | B20 / B8 | 800 / 900 MHz | Evet |
Farklı Modeller İle Her Uygulama İçin Güvenilir Çözümler
Stella Doradus repeater ailesi; büyük ve çok katlı binalardan ev ve küçük ofis uygulamalarına, marine sistemlere kadar farklı kapsama ihtiyaçları için ayrı ürün ve sistem mimarileri sunar.
EV · SOHO · KÜÇÜK OFİS
R4-LCD 4 Band Repeater
B20, B8, B3 ve B1 bantlarını destekleyen; ev, villa, mağaza ve küçük ofis uygulamalarına yönelik dört bantlı repeater çözümü.
R4-LCD'yi İnceleyin
MARINE
Stella Marine
Tekne ve yatlarda kıyı mobil şebekesinden alınan kullanılabilir hücresel sinyalin iç yaşam alanlarına dağıtılmasına yönelik marine repeater çözümleri.
Marine ÇözümleriStella Doradus Office Repeater ve 5G Frekans Desteği
Stella Doradus çok bantlı repeater çözümleri, farklı mobil frekans bantlarının aynı sistem içinde desteklenmesine yönelik olarak geliştirilmiştir. Mobil operatörlerin 4G ve 5G hizmetlerinde farklı frekans bantlarını kullanması, bina içi kapsama sistemlerinde çok bantlı repeater mimarisinin önemini artırmaktadır.
5G FREKANS BANTLARI
700 MHz ve 2100 MHz Desteği
700 MHz ve 2100 MHz bantları farklı ülkelerde ve operatör şebekelerinde mobil haberleşme ve 5G hizmetleri için kullanılabilmektedir. Stella Doradus, bu frekansları destekleyen çok bantlı repeater seçenekleri sunar. Kullanılacak bantlar operatör şebekesine ve seçilen repeater modeline göre belirlenmelidir.
700 MHz 2100 MHzCARRIER AGGREGATION
Taşıyıcı Toplama ve Çok Bantlı Yapı
Carrier Aggregation (CA), mobil şebekenin daha yüksek bant genişliği ve veri kapasitesi sağlamak amacıyla birden fazla frekans taşıyıcısını birlikte kullanmasına imkân verir. Çok bantlı repeater mimarisi, desteklenen frekans bantlarının aynı bina içi RF dağıtım sistemi üzerinden taşınmasına olanak sağlar.
GENİŞLEYEN SPEKTRUM
1500 MHz ve 2300 MHz Gibi İlave Bantlar
Mobil şebekelerde kullanılan spektrum zaman içinde genişleyebilmektedir. 1500 MHz, 2300 MHz ve diğer frekansların kullanıldığı uygulamalarda repeater seçimi yapılırken cihazın desteklediği bantlar ile operatörün kullandığı frekansların uyumu birlikte değerlendirilmelidir.
1500 MHz 2300 MHz
Stella Doradus PortSense Teknolojisi
PortSense, Office Repeater’a bağlı iç ve dış antenlerin bağlantı durumunu otomatik olarak algılamaya yardımcı olan Stella Doradus teknolojisidir. Uyumlu akıllı antenlerde ve repeater anten portlarında bulunan beyaz LED’ler, kurulum sırasında bağlantı durumunun hızlı biçimde kontrol edilmesini sağlar.
Kablolar, konnektörler ve antenler doğru şekilde bağlandığında ilgili LED’ler yanar. LED’lerin yanmaması, RF kablosu, konnektör veya anten bağlantısının kontrol edilmesi gerektiğini gösterebilir. Böylece kurulum sırasında bağlantı sorunlarının daha hızlı tespit edilmesi mümkün olur.
PortSense durumu StellaControl üzerinden de izlenebilir. Sistem tarafından bir bağlantı problemi algılandığında uzaktan kontrol ve uyarı mekanizmaları üzerinden takip yapılabilir.
PortSense’i İnceleyin

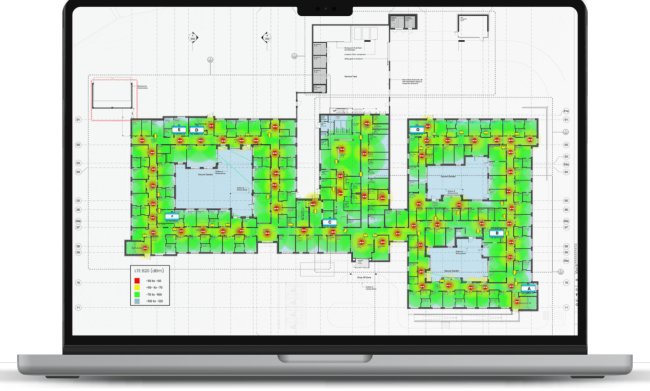

StellaPlanner ile RF Sistem Tasarımı
Office Repeater sistemleri StellaPlanner kullanılarak bina planı üzerinde tasarlanabilir. Bina planları sisteme yüklenebilir ve iç antenler hedef kapsama alanlarına göre proje üzerinde konumlandırılabilir.
StellaPlanner, tasarımdaki RF sinyal seviyelerinin ve dağıtım kayıplarının değerlendirilmesine yardımcı olur. Hazırlanan projeler StellaControl hesabında saklanabilir ve repeater, RF kablolama ve iç anten dağılımının proje aşamasında planlanmasını kolaylaştırır.
Office Repeater Bina İçi Mobil Kapsama Sistemi Nasıl Çalışır?
Stella Doradus Office Repeater yeni bir mobil şebeke oluşturmaz. Dış ortamda mevcut olan kullanılabilir operatör sinyalini alır, desteklenen frekans bantlarında işler ve RF dağıtım sistemi üzerinden ofis veya büyük binanın hedeflenen bölümlerine taşır.
1
Dış Ortam Sinyali Alınır
Çatıya veya uygun dış cephe noktasına yerleştirilen donör anten, baz istasyonundan gelen kullanılabilir mobil sinyali alır.
2
Office Repeater Sinyali İşler
Alınan RF sinyali Office Repeater tarafından desteklenen frekans bantlarında filtrelenir ve kontrollü kazanç ile güçlendirilir.
3
Sinyal İç Antenlere Dağıtılır
Güçlendirilen RF sinyali düşük kayıplı kablolar ve gerekli pasif dağıtım elemanları üzerinden binadaki iç antenlere taşınır.
4
Hedef Alanlarda Kapsama Sağlanır
Tavan veya duvar tipi servis antenleri mobil sinyali ofisler, katlar ve diğer hedef alanlara dağıtarak bina içi kapsamanın iyileştirilmesini sağlar.
Office Repeater RF tasarımında kritik nokta:
Dış anten ile iç antenler arasında yeterli izolasyon sağlanmalı; dış ortam
sinyal seviyesi, repeater kazancı, RF kablo kayıpları ve iç antenlerin
yerleşimi birlikte değerlendirilmelidir. Büyük binalarda iç anten sayısı
ve dağılımı bina planına ve hedef kapsama alanlarına göre tasarlanmalıdır.
Office Repeater Nerelerde Kullanılır?
Stella Doradus Office Repeater sistemleri; dış ortamda kullanılabilir mobil sinyal bulunmasına rağmen betonarme yapı, metal kaplama, bodrum kat, kapalı hacim veya bina içi RF kayıpları nedeniyle mobil kapsamanın zayıfladığı orta ve büyük ölçekli yapılarda kullanılır. Dış ortamdan alınan operatör sinyali, planlanan RF dağıtım sistemi üzerinden binanın hedeflenen alanlarına taşınır.
Ofis ve İş Merkezleri
Çok katlı yapılarda toplantı odaları, iç koridorlar, çalışma alanları ve bina çekirdeğinde zayıflayan mobil kapsamanın iyileştirilmesi.
Fabrika ve Üretim Alanları
Betonarme ve metal yapıların yoğun olduğu tesislerde telefon, modem ve hücresel IoT cihazları için daha kararlı mobil kapsama.
Otel ve Konaklama Tesisleri
Oda, koridor, lobi ve servis alanlarında bina yapısından kaynaklanan mobil sinyal kayıplarının azaltılması.
Depo ve Lojistik Tesisleri
Büyük hacimli yapılarda, metal raf sistemleri ve kapalı çalışma alanlarında hücresel bağlantının desteklenmesi.
Yer Altı ve Teknik Alanlar
Bodrum kat, kapalı otopark, teknik hacim ve bina çekirdeği gibi dış ortam sinyalinin yapı nedeniyle ciddi ölçüde zayıfladığı bölgelerde kapsamanın iyileştirilmesi.
AVM ve Geniş Ticari Alanlar
Geniş kat alanları ve çok sayıda iç bölüm bulunan yapılarda planlı RF dağıtımı ile bina içi mobil kapsamanın iyileştirilmesi.
Uygulama şartı:
Office Repeater'ın sağlıklı çalışabilmesi için dış anten noktasında kullanılabilir
seviyede ve yeterli kalitede operatör sinyali bulunmalıdır. İç anten sayısı ve
yerleşimi ise bina planı, RF kayıpları ve hedef kapsama alanlarına göre belirlenmelidir.
Profesyonel Repeater Tasarımı ve BTK Mevzuatı
GSM repeater sisteminde yalnızca yüksek kazanç elde etmek yeterli değildir. Sistem kararlılığı, mobil şebekenin korunması ve doğru kapsama için RF tasarımı ile yürürlükteki teknik koşullar birlikte değerlendirilmelidir.
Profesyonel RF Tasarımında Kritik Noktalar
- Dış anten ile iç antenler arasında yeterli RF izolasyonu sağlanmalıdır.
- Repeater kazancı saha ölçümlerine göre ayarlanmalıdır.
- Osilasyon ve geri besleme riski kontrol edilmelidir.
- Uplink yönündeki gereksiz RF gürültüsü sınırlandırılmalıdır.
- Kullanılan operatör bantları saha ölçümüyle doğrulanmalıdır.
- İç anten sayısı ve dağılımı hedef kapsama alanına göre projelendirilmelidir.
BTK ve Frekans Kullanımı
GSM repeater sistemleri mobil operatörlerin lisanslı frekans bantlarında çalışan RF ekipmanlarıdır. Bu nedenle cihaz ve kurulum yalnızca kapsama ihtiyacına göre değil, ilgili teknik kriterler ve yürürlükteki mevzuat dikkate alınarak değerlendirilmelidir.
BTK, frekans tahsisinden muafiyet kapsamındaki cihaz ve sistemler için teknik kriterleri ayrıca yayımlar; muafiyet, diğer mevzuat yükümlülüklerinden otomatik olarak muafiyet anlamına gelmez.
BTK güncel teknik kriterleriOffice Repeater Akıllı RF Kontrol Özellikleri
Stella Doradus Office Repeater, bina içi mobil kapsama sağlarken sistem kararlılığını ve operatör şebekesini korumaya yardımcı olan otomatik RF kontrol fonksiyonlarını kullanır. Bu özellikler RF koşullarındaki değişimlere göre repeater kazancı ve çıkış seviyesinin kontrollü biçimde yönetilmesine yardımcı olur.
Osilasyon / Etkileşim Algılama
Dış anten ile iç antenler arasındaki RF izolasyonu yetersiz olduğunda oluşabilecek geri besleme ve osilasyon durumunu algılar. Sistem kararlılığını korumaya yardımcı olmak amacıyla repeater kazancını otomatik olarak azaltır.
Otomatik Kazanç Kontrolü
Repeater giriş ve çıkışındaki RF seviyelerini izleyerek aşırı çıkış oluşmasını önlemeye yardımcı olur ve sistem kazancını uygun çalışma aralığında tutar.
İletişim Olmadığında Uplink Çıkışının Azaltılması
Aktif mobil iletişim bulunmadığında uplink yönündeki gereksiz RF çıkışının azaltılmasına yardımcı olur. Böylece baz istasyonuna doğru gereksiz RF yayılımının sınırlandırılması hedeflenir.
Baz İstasyonu Seviyesine Göre Güç Ayarı
Donör antenden alınan baz istasyonu sinyal seviyesine göre repeater çıkışının kontrollü çalışma aralığında tutulmasına yardımcı olur ve gereksiz yüksek RF çıkışını sınırlar.
Operatör Şebeke Koruma
Osilasyon algılama, otomatik kazanç kontrolü, uplink çıkış kontrolü ve RF seviyesine göre güç yönetimi gibi fonksiyonlar Office Repeater'ın kararlı çalışmasına ve operatör şebekesinin korunmasına yardımcı olur.
