SWIRL Transport Araçlar İçin 5G Anten
Poynting SWIRL Transport; otobüs, karavan, acil müdahale ve yayın araçlarında 5G/LTE, Wi-Fi 7 ve GNSS'i tek tavan ünitesinde toplar. Çok yönlü yapısı sayesinde araç hareket halindeyken baz istasyonuna yönlendirme gerektirmez.
- 617–6000 MHz 5G/LTE
- 8×8 veya 4×4 MIMO
- Wi-Fi 7
- GNSS L1/L5
- E-Mark · IP69K
Hareket halinde kesintisiz 4G/5G
Araç içindeki bağlantı; sürekli değişen baz istasyonları, araç gövdesinin sinyali zayıflatması ve yolcu sayısıyla artan trafik nedeniyle sabit kurulumlardan daha zordur. Poynting SWIRL Transport, antenleri aracın dışına, tavana taşır ve hücresel, Wi-Fi ve GNSS bağlantısını tek ünitede toplar.

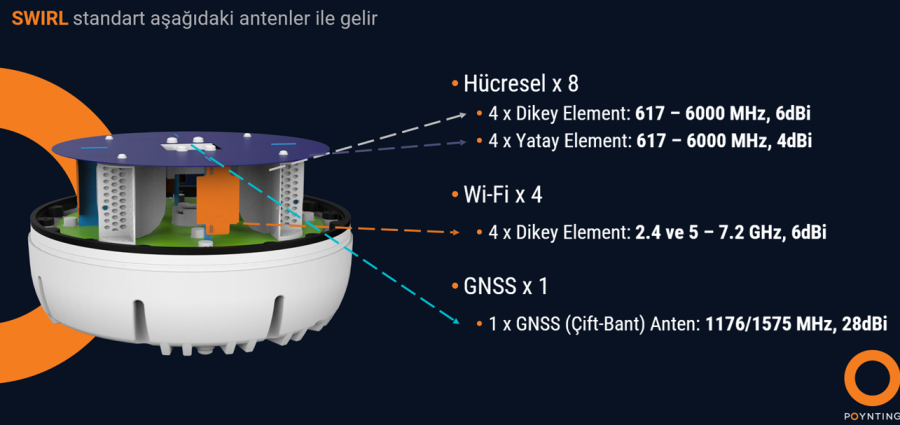

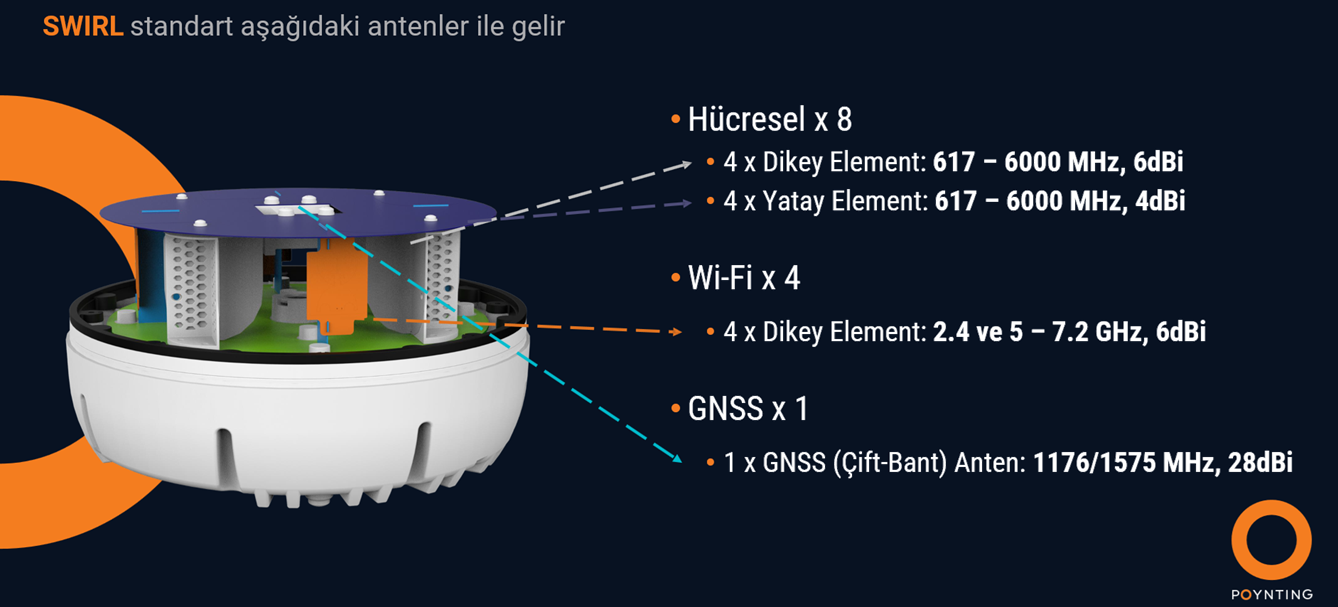

Omni yapı her yöne eşit ışıdığı için araç dönerken ya da güzergâh değişirken anteni hizalamak gerekmez. Her hücresel eleman çiftindeki dikey ve yatay polarizasyon, şehir içinde binalardan gelen yansımalara karşı çeşitlilik sağlar.

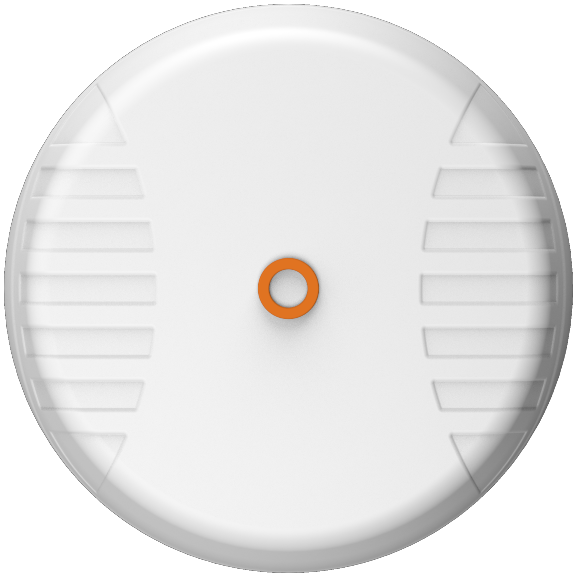

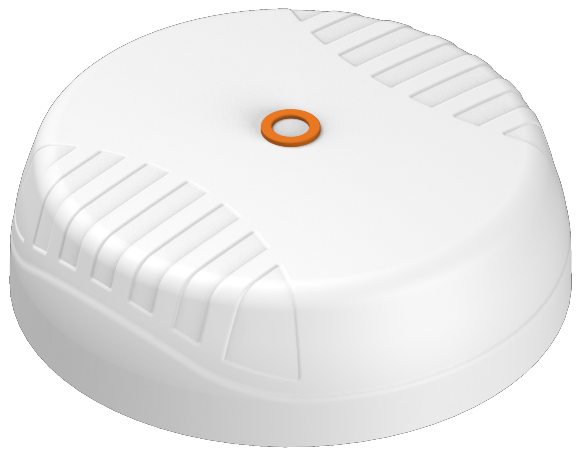

Sadece anten
Anten 65 cm kablolarla araç içindeki router'a bağlanır. Mevcut router'ı olan araçlar için.

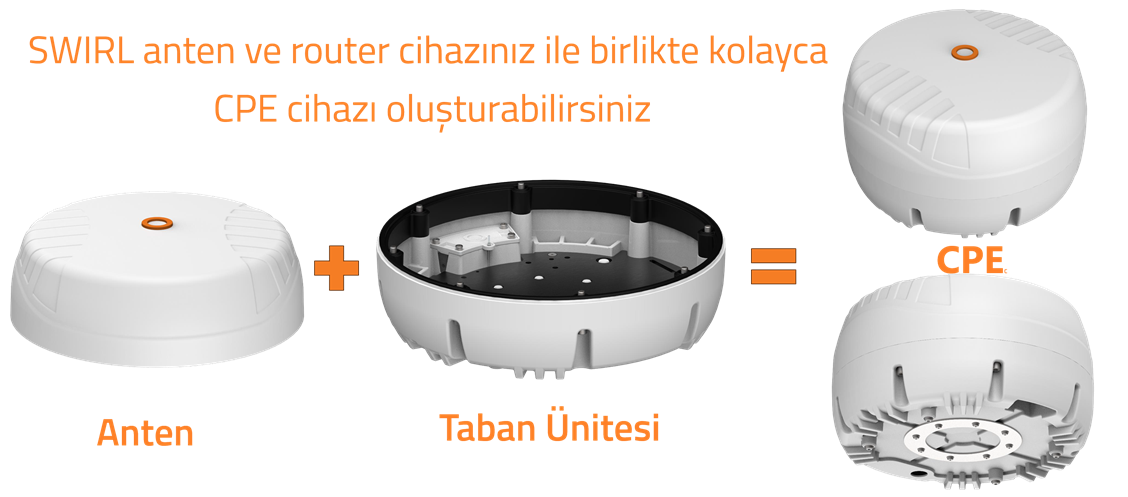

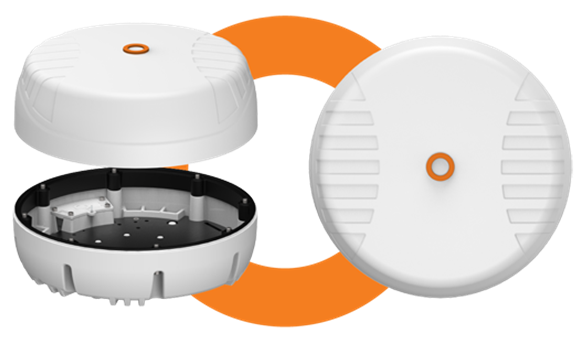

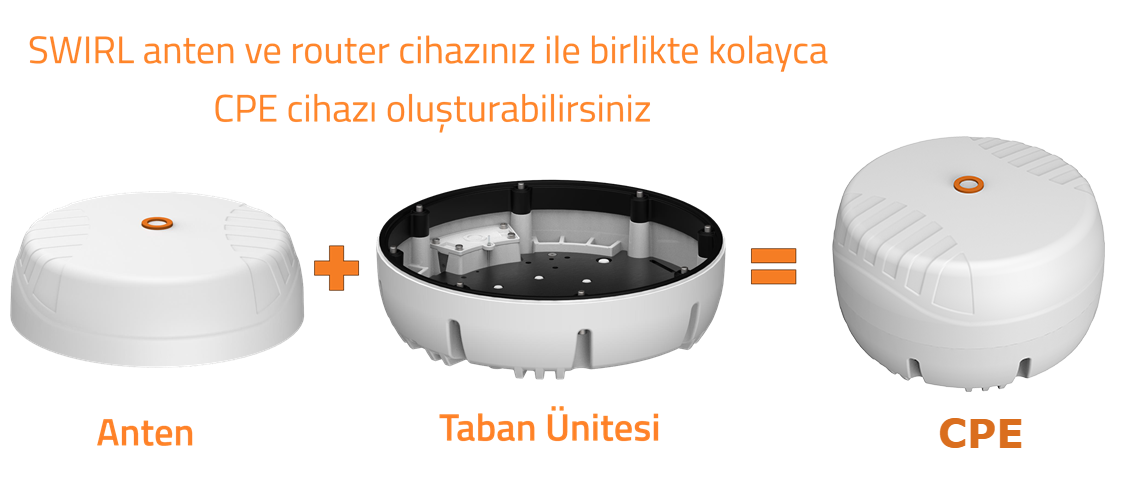

CPE (SWIRL-BASE ile)
Router antenin hemen altında, tavanda durur. Araç içine yalnızca Ethernet ve besleme iner.

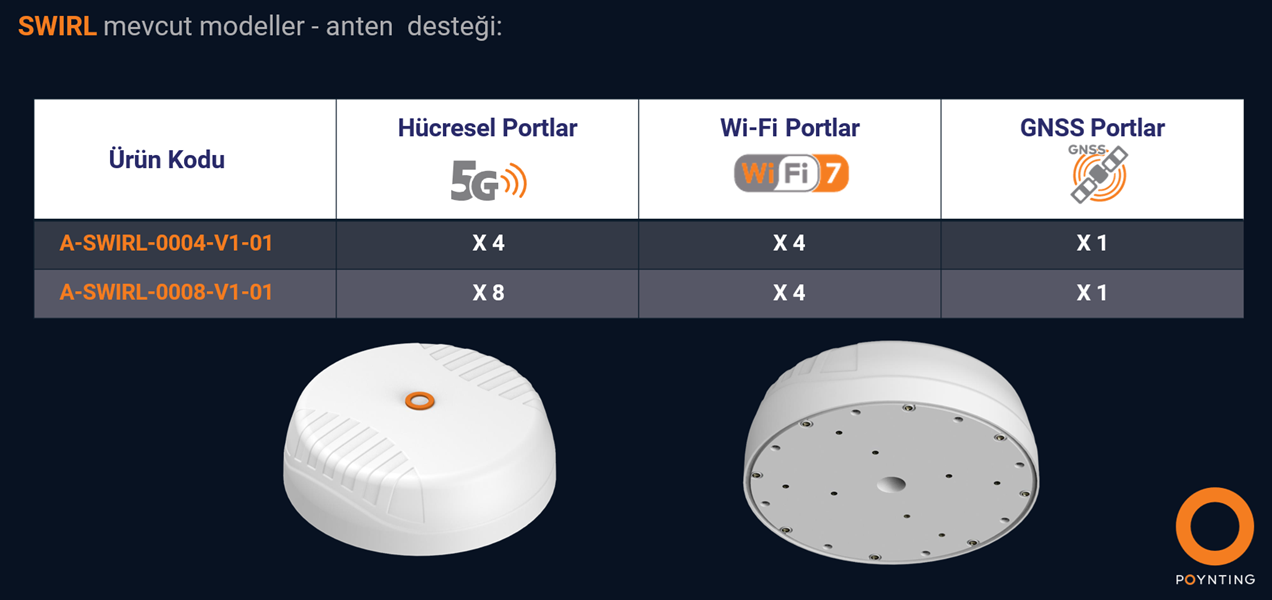

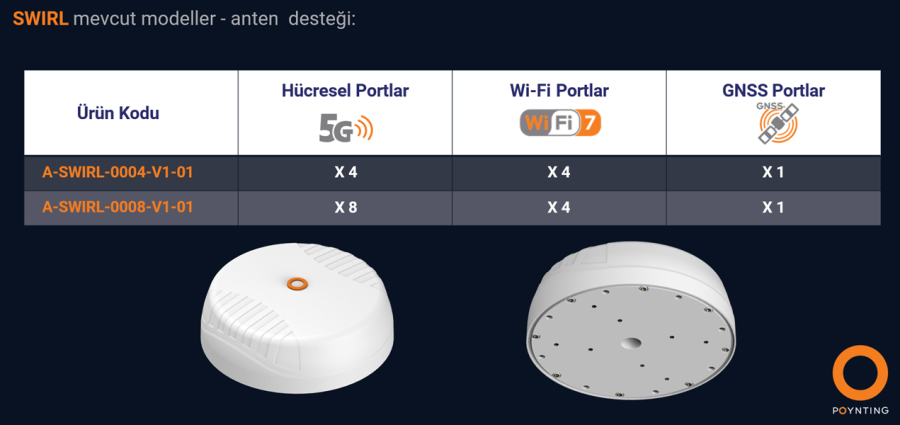

SWIRL-4 ve SWIRL-8
| Özellik | SWIRL-4 | SWIRL-8 |
|---|---|---|
| Hücresel (5G/LTE) | 4×4 MIMO (2 dikey + 2 yatay) | 8×8 MIMO (4 dikey + 4 yatay) |
| Wi-Fi | 4×4 MIMO (2 dikey + 2 yatay) | 4×4 MIMO (2 dikey + 2 yatay) |
| GNSS | 1 port, L1/L5 | 1 port, L1/L5 |
| Konnektör | 9 × SMA (erkek) | 13 × SMA (erkek) |
| Sadece anten | A-SWIRL-0004-V1-01 EAN 6009710928578 | A-SWIRL-0008-V1-01 EAN 6009710928639 |
| CPE (SWIRL-BASE dahil) | A-SWIRL-0004-V1-02 EAN 6009710928899 | A-SWIRL-0008-V1-02 EAN 6009710928875 |
| Boyut | Ø382 × 127 mm (CPE: Ø382 × 224 mm) | Ø382 × 127 mm (CPE: Ø382 × 224 mm) |
| Uygun router | Tek 5G (4×4) modemli router | 2 × 5G (4×4) modemli router |
| Tipik kullanım | Karavan, servis aracı, tek operatör | Otobüs, yayın ve acil müdahale aracı, iki operatör |
SWIRL-8'in 8 hücresel portu, tek modemde 8×8 değil, iki ayrı 4×4 5G modemin her birine dört port anlamına gelir. İki farklı operatör kullanmak güzergâh boyunca kapsama boşluklarını azaltır.
Ulaşım ve mobilitede SWIRL
Otobüs ve toplu taşıma
Yolcu Wi-Fi'ı, araç takip, elektronik bilet ve kamera kayıtlarının aktarımı. Çok yolculu kullanımda iki operatörlü SWIRL-8 öne çıkar.
Karavan ve özel araçlar
Kamp alanlarında ve kırsalda internet, akıllı ev sistemleri ve GNSS. Ayrıntı: karavanda internet.
Acil müdahale araçları
Ambulans, itfaiye ve kolluk araçlarında görüntü aktarımı, telemetri ve konum. İki operatörle yedekli bağlantı.
Yayın ve servis araçları
Canlı yayın için yüksek yükleme hızı, saha ekiplerinin bağlantısı ve mobil ofis.
Geniş bant performansı

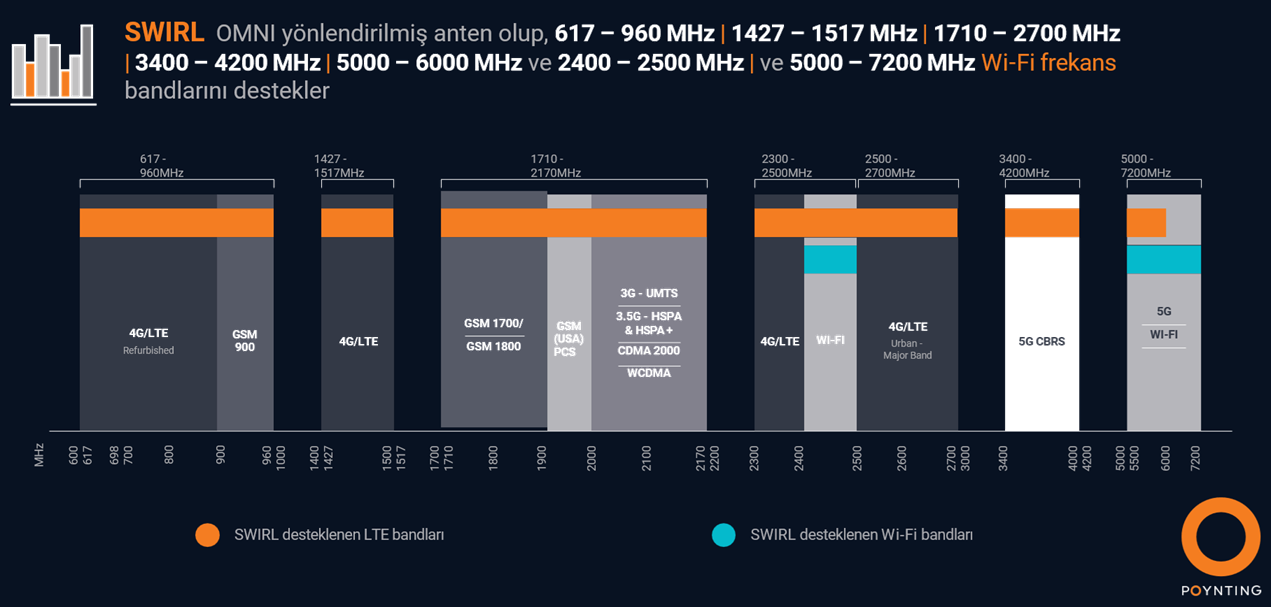

Hücresel bantlar 617 MHz'ten 6 GHz'e kadar uzanır. Türkiye'de kullanılan 700/800/900 MHz, 1800/2100/2600 MHz ve 5G 3,5 GHz bantlarının tamamı kapsanır; güzergâh boyunca operatörün kullandığı her banda bağlanılabilir.
| Bant (SWIRL-8 hücresel) | Dikey kazanç | Yatay kazanç |
|---|---|---|
| 617–960 MHz | 4 dBi | 2 dBi |
| 1427–1517 MHz | 4 dBi | 2 dBi |
| 1710–2700 MHz | 6 dBi | 4 dBi |
| 3400–4200 MHz | 5,5 dBi | 2 dBi |
| 5000–6000 MHz | 4 dBi | 4 dBi |
Wi-Fi kazancı 2,4 GHz'te 5 dBi, 5–7,2 GHz'te 8,5 dBi. GNSS LNA kazancı 28 ±3 dB.
SWIRL Transport teknik özellikleri
| Hücresel frekans | 617–6000 MHz |
|---|---|
| Wi-Fi frekans | 2400–2500 MHz, 5000–7200 MHz (802.11g/n/ac/ax/6E/be) |
| GNSS | GPS L1 1575 MHz, L5 1176 MHz, RHCP, 3,3–5 V |
| Tepe kazanç | Hücresel 6 dBi (SWIRL-8), Wi-Fi 8,5 dBi |
| Polarizasyon | Dikey ve yatay (hücresel, Wi-Fi) |
| Işıma | Çok yönlü (omni) |
| Empedans / güç | 50 Ω, 10 W |
| Kablo | 650 mm RG316, SMA (erkek) |
| Araç onayı | E-Mark (E1*10R06/03*10530*00) |
| Koruma sınıfı | IP69K, IK08 |
| Çalışma sıcaklığı | -40 °C … +80 °C, %98 RH'ye kadar |
| Rüzgâr dayanımı | ≤186 km/h |
| Radom | UV dayanımlı E-glass, beyaz |
| Ağırlık (SWIRL-8) | 2,83 kg; CPE sürümü 8,1 kg |
| Uygunluk | CE, RoHS |
Zorlu mobil ortamlar için
E-Mark onaylı
Araç elektromanyetik uyumluluk onayı; karayolu araçlarına yasal montaj için gerekir.
IP69K
Yüksek basınçlı ve sıcak su ile araç yıkamaya, toz ve çamura dayanıklı gövde.
IK08 darbe dayanımı
Ağaç dalı, dolu ve yol taşı darbelerine karşı sağlam radom.
Isı yönetimi
Soğutucu (heat sink) tasarımı, güneş altında tavanda duran CPE sürümünde router sıcaklığını kontrol altında tutar.
Geniş sıcaklık aralığı
-40 °C ile +80 °C arasında çalışma; kış ve yaz koşullarında aynı performans.
Rüzgâr dayanımı
186 km/h'e kadar rüzgâr yükü; otoyol hızında güvenli.

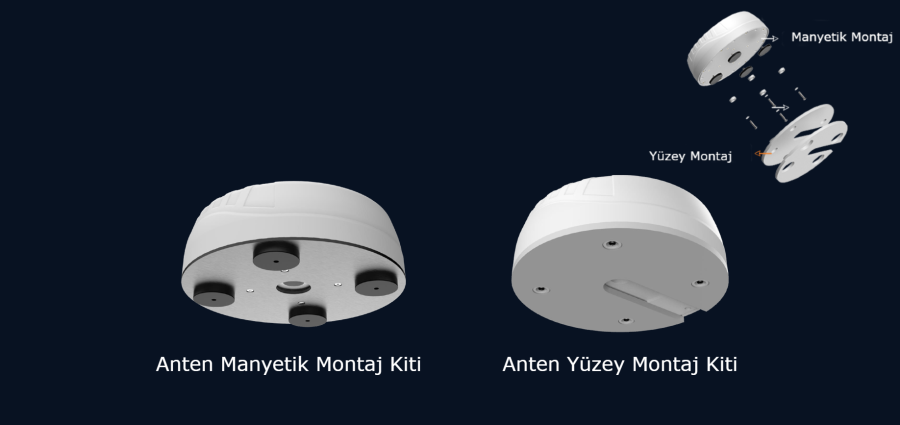

Araç üstü montaj
- Yüzey montajı: Yapışkanlı yüzey montaj seti kutudan çıkar. Kalıcı ve sürekli hareket eden araç kurulumları için önerilen yöntemdir.
- Manyetik montaj: Opsiyonel MBK-4 manyetik taban kiti ile geçici veya az hareketli kurulumlar; örneğin park halindeki karavan ya da etkinlik aracı.
- Konum: Anteni tavanın açık bir noktasına, klima ünitesi, ışık barı veya uydu çanağı gibi metal yapılardan uzağa yerleştirin.
- Kablo: Sadece anten sürümünde kablolar 65 cm'dir; router'ı tavan geçişine yakın konumlandırın. Router araç içinde uzakta kalacaksa CPE sürümü daha uygundur.
5G router ile kullanım

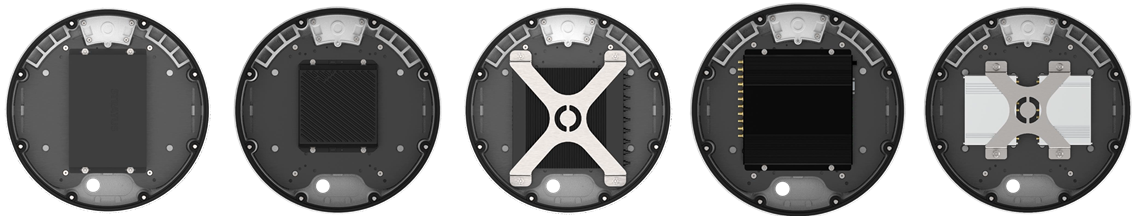

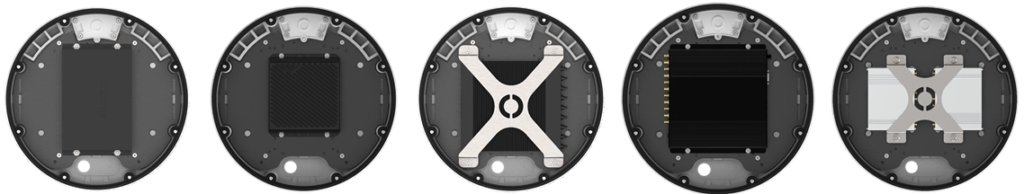

SWIRL-BASE iki farklı router yuvası sunar: 231 × 193 × 50 mm veya 293,5 × 148,5 × 50 mm. Router tavanda antenin hemen altında durduğu için RF kablo kaybı en aza iner, araç içinde yer kaplamaz. Aşağıdaki modeller tabana yerleşebilir; rakam, tabana sığan router adedini gösterir.
- 1×Celerway Stratus 2× 5G
- 2×AMIT VHG87B-0G018 5G
- 1×Digi TX40 5G
- 1×Sierra Wireless XR60
- 1×Sierra Wireless XR90
- 1×Cradlepoint IBR900
- 2×Teltonika RUTX50
- 2×Teltonika RUTC50
- 1×Peplink MAX BR2 Pro (2× 5G)
- 1×Peplink MAX MBX Mini (2× 5G)
- 2×Robustel EG5120
- 2×Robustel DR5020
SWIRL e-kitap ve teknik broşür
Türkçe e-kitapta SWIRL'ün özellikleri ve kullanım senaryoları kısaca anlatılıyor. Teknik broşürde tüm modellerin port, kazanç ve mekanik verileri yer alıyor. Üreticinin SWIRL-8 ürün sayfasında E-Mark sertifikası ve montaj çizimleri bulunuyor.
Poynting SWIRL Transport hakkında
Otobüs için SWIRL-4 mü, SWIRL-8 mi?
Çok sayıda yolcuya Wi-Fi verilecekse ve güzergâhta kapsama değişkense SWIRL-8 ile iki 5G modemli bir router önerilir. İki farklı operatör aynı anda kullanılır, biri zayıfladığında diğeri devrede kalır. Tek operatörlü karavan veya servis araçları için SWIRL-4 yeterlidir.
E-Mark neden önemli?
E-Mark, araca takılan elektronik ekipmanın araç elektromanyetik uyumluluk kurallarına uygun olduğunu gösterir. Toplu taşıma ve resmi filo araçlarında genellikle şart koşulur.
Manyetik montaj sürekli sürüşte kullanılabilir mi?
MBK-4 manyetik kit geçici veya az hareketli kurulumlar için tasarlanmıştır. Sürekli hareket eden araçlarda yapışkanlı yüzey montajı kullanılmalıdır.
Araç hareket halindeyken bağlantı kopar mı?
Baz istasyonları arası geçişi router ve operatör şebekesi yönetir. Omni anten yön değişikliğinden etkilenmez; iki modemli kurulumda bir hattın geçiş sırasında yaşadığı kısa kesinti diğer hatla karşılanır.
SWIRL Transport ile SWIRL marine anten aynı ürün mü?
Evet, aynı SWIRL ailesidir; montaj aksesuarı ve kullanım senaryosu farklıdır. Tekne kurulumları için Poynting SWIRL marine anten sayfasına bakın.
