SWIRL Marine Anten
Denizde Kesintisiz 5G

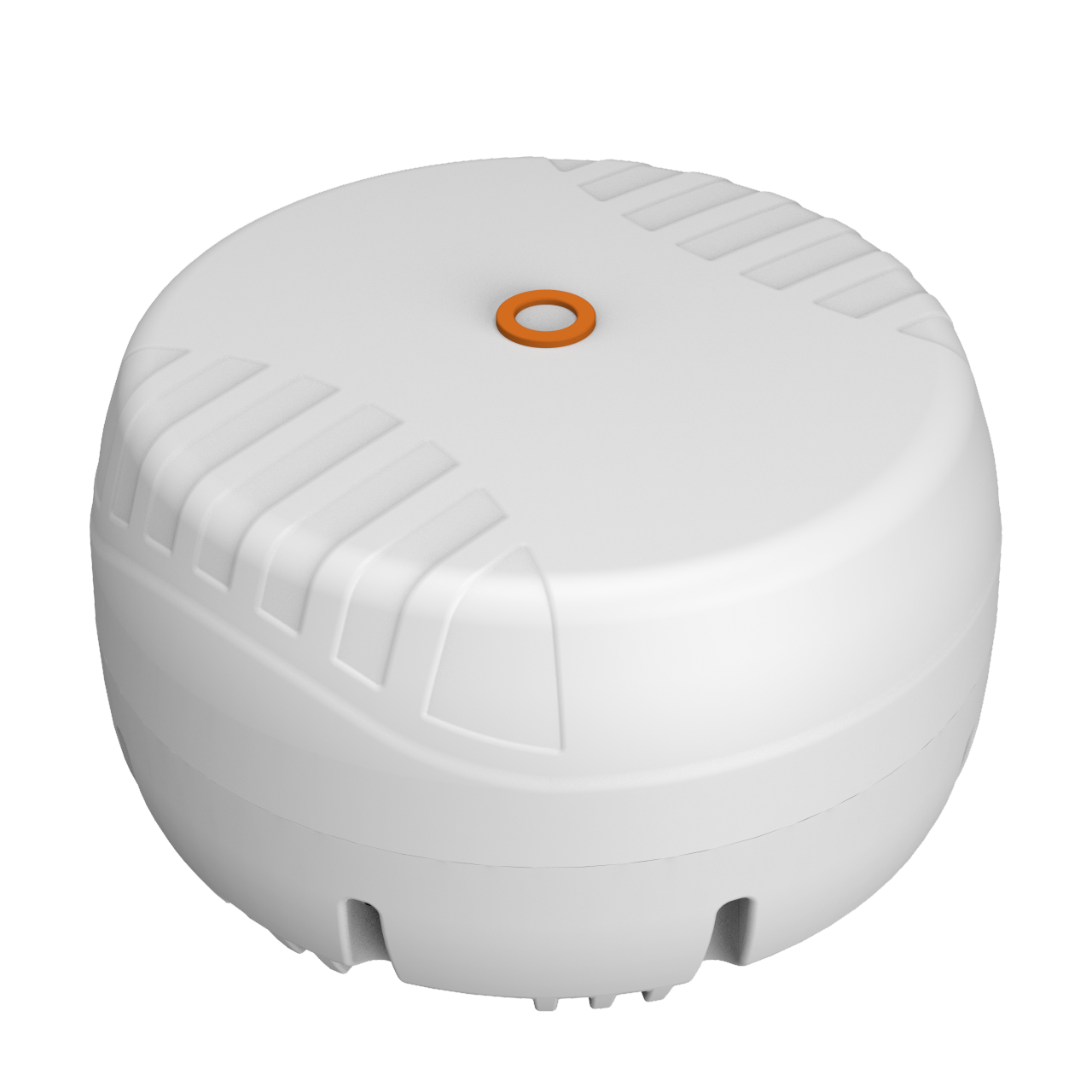

Poynting SWIRL marine anten; 5G/LTE, Wi-Fi 7 ve GNSS antenlerini tek gövdede toplayan, tekneler ve araçlar için tasarlanmış çok yönlü bir antendir. Sadece anten ya da router'ı içinde taşıyan CPE olarak sunulur.
- 617–6000 MHz 5G/LTE
- 8×8 veya 4×4 MIMO
- Wi-Fi 7
- GNSS L1/L5
- IP69K · IK08
Sadece anten veya CPE
Poynting SWIRL marine anten; tekne, yat ve araçlarda 5G/LTE bağlantısını, Wi-Fi erişimini ve GNSS konumlamayı tek bir dış ünitede birleştirir. Çok yönlü (omni) yapısı sayesinde tekne yön değiştirdiğinde anteni yeniden hizalamak gerekmez.
Her hücresel eleman çiftinde yatay ve dikey polarizasyon bulunur. Bu yapı MIMO akışlarının birbirinden ayrışmasını kolaylaştırır ve deniz yüzeyinden yansımanın etkisini azaltır.
Sadece anten
Anten, 65 cm kablolarla kabindeki router'a bağlanır. Mevcut router'ı olan tekneler için.
CPE (SWIRL-BASE ile)
Döküm alüminyum taban router'ı antenin hemen altında taşır. Kablo kaybı en aza iner; kabine yalnızca Ethernet ve besleme iner.
SWIRL-4 ve SWIRL-8
| Özellik | SWIRL-4 | SWIRL-8 |
|---|---|---|
| Hücresel (5G/LTE) | 4×4 MIMO (2 dikey + 2 yatay) | 8×8 MIMO (4 dikey + 4 yatay) |
| Wi-Fi | 4×4 MIMO (2 dikey + 2 yatay) | 4×4 MIMO (2 dikey + 2 yatay) |
| GNSS | 1 port, L1/L5 | 1 port, L1/L5 |
| Konnektör | 9 × SMA (erkek) | 13 × SMA (erkek) |
| Sadece anten | A-SWIRL-0004-V1-01 EAN 6009710928578 | A-SWIRL-0008-V1-01 EAN 6009710928639 |
| CPE (SWIRL-BASE dahil) | A-SWIRL-0004-V1-02 EAN 6009710928899 | A-SWIRL-0008-V1-02 EAN 6009710928875 |
| Boyut | Ø382 × 127 mm (CPE: Ø382 × 224 mm) | Ø382 × 127 mm (CPE: Ø382 × 224 mm) |
| Uygun router | Tek 5G (4×4) modemli router | 2 × 5G (4×4) modemli router |
SWIRL-8'in 8 hücresel portu, tek modemde 8×8 değil, iki ayrı 4×4 5G modemin her birine dört port anlamına gelir.
Geniş bant performansı
Hücresel bantlar 617 MHz'ten 6 GHz'e kadar uzanır. Türkiye'de kullanılan 700/800/900 MHz, 1800/2100/2600 MHz ve 5G 3,5 GHz bantlarının tamamı kapsanır.
| Bant (SWIRL-8 hücresel) | Dikey kazanç | Yatay kazanç |
|---|---|---|
| 617–960 MHz | 4 dBi | 2 dBi |
| 1427–1517 MHz | 4 dBi | 2 dBi |
| 1710–2700 MHz | 6 dBi | 4 dBi |
| 3400–4200 MHz | 5,5 dBi | 2 dBi |
| 5000–6000 MHz | 4 dBi | 4 dBi |
Wi-Fi kazancı 2,4 GHz'te 5 dBi, 5–7,2 GHz'te 8,5 dBi. GNSS LNA kazancı 28 ±3 dB. VSWR hücresel ve Wi-Fi'de ≤2,5:1, GNSS'te ≤2:1.
Poynting SWIRL teknik özellikleri
| Hücresel frekans | 617–6000 MHz |
|---|---|
| Wi-Fi frekans | 2400–2500 MHz, 5000–7200 MHz (802.11g/n/ac/ax/6E/be) |
| GNSS | GPS L1 1575 MHz, L5 1176 MHz, RHCP, 3,3–5 V |
| Tepe kazanç | Hücresel 6 dBi (SWIRL-8), Wi-Fi 8,5 dBi |
| Polarizasyon | Dikey ve yatay (hücresel, Wi-Fi) |
| Işıma | Çok yönlü (omni) |
| Empedans / güç | 50 Ω, 10 W |
| Kablo | 650 mm RG316, SMA (erkek) |
| Koruma sınıfı | IP69K, IK08 |
| Tuz sisi | MIL-STD-810G / ASTM B117 |
| Çalışma sıcaklığı | -40 °C … +80 °C, %98 RH'ye kadar |
| Rüzgâr dayanımı | ≤186 km/h |
| Radom | UV dayanımlı E-glass, beyaz |
| Ağırlık (SWIRL-8) | 2,83 kg; CPE sürümü 8,1 kg |
| Uygunluk | CE, RoHS, E-Mark (E1*10R06/03*10530*00) |
Denizde neden SWIRL?
Yön bağımsız
Omni yapı sayesinde demirde dönen ya da rota değiştiren teknede bağlantı hizalama gerektirmez.
Yatay + dikey polarizasyon
İki polarizasyon, deniz yüzeyinden yansımanın oluşturduğu sönümlemeye karşı çeşitlilik sağlar. Ayrıntı: H/V ve X-pol.
Tuz ve UV dayanımı
Tuz sisi testi MIL-STD-810G / ASTM B117. UV dayanımlı E-glass radom, döküm alüminyum taban.
IP69K ve IK08
Yüksek basınçlı yıkamaya, toza ve darbeye karşı dayanıklı gövde.
Isı yönetimi
Soğutucu (heat sink) tasarımı, CPE sürümünde router'ın sıcaklığını kontrol altında tutar.
Rüzgâr dayanımı
186 km/h'e kadar rüzgâr dayanımı; direk ve radar kulesi montajına uygun.
Denizde erişilebilen mesafe; baz istasyonunun yüksekliğine, anten yüksekliğine ve radyo ufkuna bağlıdır. Hesaplama ve örnekler için denizde 4G/5G sinyal mesafesi ve denizlerde 4G/5G kapsama sayfalarına bakın.
Nerelerde kullanılır?
Denizcilik
Kıyıya yakın seyirde ve marinalarda yolcu Wi-Fi'ı, seyir verisi, uzaktan izleme ve mürettebat iletişimi.
Mobilite ve taşımacılık
Yolcu Wi-Fi'ı, filo takibi, canlı yayın ve saha ekiplerinin bağlantısı. Araç uygulamaları için SWIRL Transport sayfasına bakın.
Tekne ve araçta montaj
- Denizcilik: Önceden delinmiş taban plakası standart marin braketlere uyar. Direğe ya da radar kulesine Poynting BRKT-92 braketiyle monte edilir.
- Yüzey montajı: Yapışkanlı yüzey montaj seti kutudan çıkar; tavan veya güverte üstü sabit montaj içindir.
- Manyetik montaj: Opsiyonel MBK-4 manyetik taban kiti ile geçici veya az hareketli kurulumlar.
- Konum: Anteni mümkün olduğunca yükseğe ve radar ışınının dışına yerleştirin; ayrıntılar için marine anten montajı.
- Yıldırım koruması: Sadece anten sürümünde her koaksiyel hatta bir yıldırım tutucu kullanın. Bkz. teknelerde yıldırımdan korunma.
Farklı router cihazlarını destekler

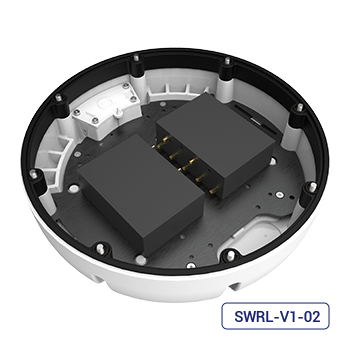

SWIRL-BASE iki farklı router yuvası sunar: 231 × 193 × 50 mm veya 293,5 × 148,5 × 50 mm. Router antenin hemen altında durduğu için koaksiyel kablo kaybı en aza iner. Aşağıdaki modeller tabana yerleşebilir; rakam, tabana sığan router adedini gösterir.
- 1×Celerway Stratus 2× 5G
- 2×AMIT VHG87B-0G018 5G
- 1×Digi TX40 5G
- 1×Sierra Wireless XR60
- 1×Sierra Wireless XR90
- 1×Cradlepoint IBR900
- 2×Teltonika RUTX50
- 2×Teltonika RUTC50
- 1×Peplink MAX BR2 Pro
- 1×Peplink MAX MBX Mini
- 2×Robustel EG5120
- 2×Robustel DR5020
SWIRL e-kitap ve teknik broşür
Türkçe e-kitapta SWIRL'ün özellikleri ve kullanım senaryoları kısaca anlatılıyor. Teknik broşürde tüm modellerin port, kazanç ve mekanik verileri yer alıyor. Üreticinin SWIRL-8 ürün sayfasında sertifikalar ve montaj çizimleri bulunuyor.
Poynting SWIRL marine anten hakkında
SWIRL-4 mü, SWIRL-8 mi seçmeliyim?
Tek 5G modemli router için SWIRL-4 yeterlidir. İki 5G modemli (iki operatörlü veya bağlantı birleştirmeli) router kullanıyorsanız SWIRL-8 her modeme ayrı 4×4 MIMO sağlar.
Sadece anten mi, CPE mi daha iyi?
CPE sürümünde router antenin hemen altında olduğu için koaksiyel kablo kaybı neredeyse yoktur ve kabine yalnızca Ethernet iner. Router kabinde kalacaksa sadece anten sürümü seçilir; bu durumda kablo boyunu kısa tutmak önemlidir.
SWIRL, Türkiye'deki 5G bantlarını destekliyor mu?
Evet. 617–6000 MHz aralığı, Türkiye'deki 4G bantlarını ve 5G için kullanılan 3,5 GHz bandını kapsar.
Wi-Fi portları ne için kullanılır?
Router'ın Wi-Fi'ı tekne çevresine ya da iskeledeki erişim noktasına bağlanmak için kullanılabilir. Wi-Fi 6E ve Wi-Fi 7 frekansları desteklenir.
Denizde kaç kilometreye kadar bağlantı kurulur?
Mesafe baz istasyonunun ve antenin yüksekliğine, kıyı topografyasına ve operatörün kapsama planına bağlıdır; sabit bir değer verilemez. Hesaplama yöntemi için denizde sinyal mesafesi sayfasına bakın.
