Teknelerde Yıldırımdan Korunma ve Topraklama
Direk, anten ve kabin elektroniği için doğru topraklama, eşpotansiyel bağlama ve anten hattı koruması. Yelkenli, metal gövdeli yat ve ticari gemiler için pratik rehber.
Denizde yıldırım riski
Açık denizde tekne çoğu zaman çevresindeki en yüksek noktadır. Teknelerde yıldırımdan korunma; yıldırım akımını en düşük dirençli yoldan denize aktarmak, tekne üzerinde tehlikeli gerilim farklarını önlemek ve anten hatlarından içeri giren aşırı gerilimi kabin girişinde sınırlamak demektir.
Topraklama
Direk tepesinden su altındaki topraklama plakasına kesintisiz, düşük dirençli bir iniş iletkeni.
Eşpotansiyel bağlama
Teknedeki tüm metal parçaların ortak bir bağlama barasında birleştirilmesi; yan parlama ve dokunma gerilimi önlenir.
Aşırı gerilim koruması
Anten kablolarına ve elektrik hatlarına takılan koruyucularla elektroniğe ulaşan darbe gerilimi sınırlanır.
Gövde yapısı yaklaşımı belirler
Yıldırım akımının yolu gövde malzemesine göre değişir. Metal gövde doğal bir iletken kafes oluştururken ahşap ve kompozit teknelerde bu yolun ayrıca kurulması gerekir. Antenler ise her durumda ayrıca korunmalıdır.
Yelkenli, ahşap veya kompozit
Yüksek direk, iletken olmayan gövde- Risk
- Direk doğrudan çarpma noktasıdır; akım gövdede kontrolsüz yol arayabilir.
- Önlem
- Direkten su altındaki bakır topraklama plakasına iniş iletkeni, tüm metal parçaların bağlanması.
- Antenler
- Her anten kablosuna kabin girişinde yıldırım tutucu.
Metal gövdeli yat
Çelik veya alüminyum gövde- Risk
- Gövde akımı denize iletir, ancak kablolar üzerinden içeri giren gerilim elektroniğe ulaşabilir.
- Önlem
- Direğin gövdeye sağlam bağlanması ve iç donanımın eşpotansiyel bağlaması.
- Antenler
- Direk ve radar kulesindeki tüm anten hatlarında koruma.
Ticari gemi
Çelik gövde, kurallı topraklama sistemi- Risk
- Çok sayıda anten, radar ve iletişim sistemi; arıza seyir güvenliğini etkiler.
- Önlem
- Klas kurallarına uygun topraklama (earthing) sistemi ve tek bağlama ağı.
- Antenler
- Hücresel, Wi-Fi ve uydu hatlarında ek yıldırım tutucular.

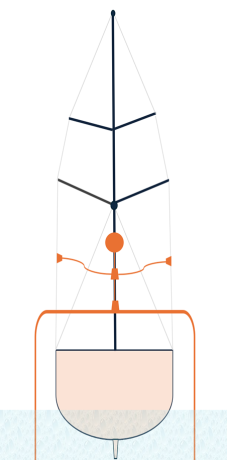

Yıldırım akımı tekne üzerinde nasıl ilerlemeli?
- 1Direk tepesi ve antenler: Teknenin en yüksek noktası, ilk temas burada olur.
- 2İniş iletkeni: Direkten topraklama plakasına kesintisiz bakır hat, en az 21 mm² (4 AWG).
- 3Topraklama plakası: Su hattının altında; akım buradan denize dağılır.
- 4Yıldırım tutucu: Anten kablosunun kabine girdiği noktada, her koaksiyel hatta bir adet.
- 5Modem / router: Tutucunun arkasında korunan ekipman.
- 6Bağlama barası: Tutucunun toprak ucu ve tüm metal parçalar ortak potansiyele bağlanır.
Yelkenli teknelerde topraklama
- Direk ve antenler doğal hedeftir. Yüksekte oldukları için yıldırımın ilk temas noktası olurlar.
- Bakır iniş iletkeni. Direk tepesinden (antenler dahil) su altındaki topraklama plakasına en az 21 mm² kesitli bakır iletken indirilmesi önerilir. Hat mümkün olduğunca düz ve kısa olmalı, keskin dönüş yapmamalıdır.
- Metal direk tek başına yetmez. Alüminyum direk iyi bir hava terminalidir; ancak ahşap veya kompozit gövdede direk tabanı mutlaka iniş iletkeniyle topraklama plakasına bağlanmalıdır.
- Metal gövde avantajı. Çelik veya alüminyum gövde Faraday kafesi gibi davranır ve akımı denize iletir; direğin gövdeye sağlam bağlanması yeterlidir.
- Ahşap ve kompozit gövde. Su altına bakır topraklama plakası monte edilir ve direkten gelen iletken bu plakaya bağlanır.

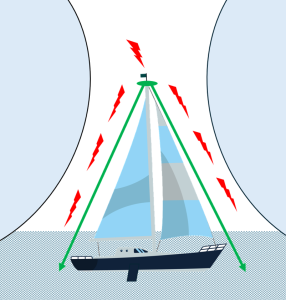

Yuvarlanan küre yöntemi ile yatların koruma seviyesi LPS III (küre yarıçapı 45 m) olarak sınıflandırılır. Direk, yıldırımın kolayca ulaşabildiği ve yıldırım akımının güverteye, oradan da kablolar üzerinden teknenin içine girebildiği noktadır. Yıldırım akımının büyük bölümü direkten gövdeye ve suya aktarılır; kısmi akımlar ise kablolar ve metal donanım üzerinden dağılır.
Eşpotansiyel bağlama ve dalgalanma koruması
Eşpotansiyel bağlama
- Teknedeki metal yapılar yıldırımdan korunma sistemine bağlanarak ortak bir potansiyel oluşturulur.
- Pano elektroniğinin koruyucu iletkenleri ve teknenin tüm metal parçaları ortak bağlama barasına bağlanır; tehlikeli dokunma gerilimi ve kıvılcım önlenir.
- Tüm sistemler birbirine bağlandığında rastgele ark noktası kalmaz; akım tasarlanan yoldan ayrılmaz.
- İletkenler ve bağlantılar tuzlu su, nem ve titreşime dayanıklı, korozyona karşı korumalı malzemeden seçilir.
Dalgalanma (aşırı gerilim) koruması
- Harici iniş yolu olsa bile teknenin başka noktalarında tehlikeli gerilim oluşabilir; bu da ark ve yan parlamalara yol açar.
- Navigasyon ve iletişim ekipmanındaki hasar teknenin ve mürettebatın güvenliğini doğrudan etkiler.
- Enerji hatlarında parafudr, anten hatlarında RF yıldırım tutucu kullanılır.
- Koruyucunun toprak ucu kısa ve kalın bir iletkenle bağlama barasına bağlanmalıdır; uzun toprak hattı korumayı zayıflatır.

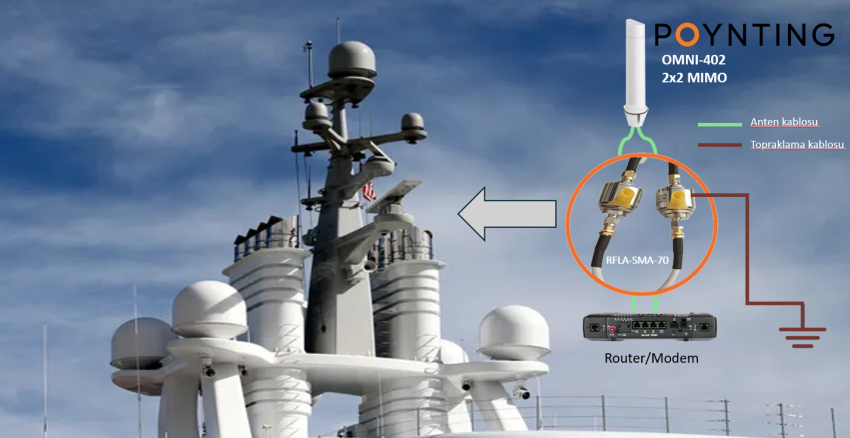

Modem ve anten sistemlerinin korunması
Yelkenlilerde direkten denize inen bakır iletken en kritik koruma hattıdır. Metal gövdeli yat ve gemilerde gövde doğal topraklama sağlar; ancak antenler için ek koruma her durumda gerekir. Anten direği veya anten braketi, direkteki topraklama hattına bağlanmalıdır.
Modem ile anten arasına takılan RF yıldırım tutucu, yıldırımdan kaynaklanan ani gerilim yükselmelerini toprağa aktarır ve modem ile bağlı cihazların zarar görme riskini büyük ölçüde azaltır.
Doğru uygulama: Her koaksiyel anten kablosuna bir tutucu takılır. 2×2 MIMO bir antende iki, 4×4 MIMO bir antende dört tutucu gerekir. Tutucu, kablonun kabine girdiği noktaya ve bağlama barasına en yakın yere monte edilir.

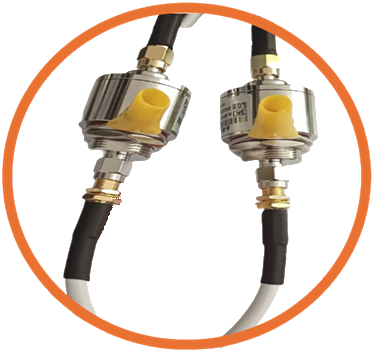

A-RFLA-SMSF-070 RF yıldırım tutucu
Poynting, anten üreticisi olarak kendi antenleriyle uyumlu bir RF yıldırım tutucu da sunar. A-RFLA-SMSF-070, aşırı gerilimi hassas ekipmandan uzaklaştırıp toprağa boşaltır. Çift yönlüdür; antenden ekipmana ve ekipmandan antene gelen dalgalanmalara karşı koruma sağlar. Düşük araya girme kaybıyla sinyal kalitesini korur, pirinç gövdesi deniz ortamına dayanıklıdır. Uygulama örnekleri için Poynting'in RF yıldırım tutucu makalesine bakabilirsiniz.
Ticari gemiler ve büyük teknelerde topraklama
- Standart sistemler: Büyük gemilerde hem yıldırıma hem de iç elektrik arızalarına karşı tasarlanmış topraklama (earthing) sistemleri bulunur.
- Çelik gövde: Gövde doğal bir topraklama sağlar. Antenler, radarlar ve iletişim sistemleri için ise ek bağlama iletkenleri ve Poynting A-RFLA-SMSF-070 gibi RF yıldırım tutucular kullanılır.
- Tek bağlama ağı: Anten direkleri, radar kuleleri ve kabin üstü ekipman dahil tüm metal parçalar birbirine bağlanarak tek bir topraklama ağı oluşturulur.
Sezon öncesi kontrol
- İniş iletkeni direk tepesinden topraklama plakasına kesintisiz mi?
- Topraklama plakası temiz, boyasız ve su altında mı?
- Her anten kablosunda bir yıldırım tutucu var mı?
- Tutucuların toprak ucu bağlama barasına kısa hatla bağlı mı?
- Bağlantılarda korozyon var mı, dış mekân konnektörleri yalıtılmış mı?
- Yedek modem veya anten kapalı alanda hazır mı?
Teknelerde yıldırımdan korunma hakkında
Metal direk varsa ayrıca topraklama gerekir mi?
Metal gövdeli teknelerde direğin gövdeye sağlam bağlanması genellikle yeterlidir. Ahşap veya kompozit teknelerde metal direk iyi bir hava terminalidir, ancak akımın denize ulaşması için direk tabanından su altındaki topraklama plakasına iniş iletkeni gerekir.
Yıldırım tutucu tekneyi doğrudan çarpmaya karşı korur mu?
Hayır. Yıldırım tutucu, anten kablosu üzerinden gelen aşırı gerilimi sınırlayarak arkasındaki ekipmanı korur. Doğrudan çarpmaya karşı koruma, direk, iniş iletkeni ve topraklama plakasından oluşan dış korunma sistemiyle sağlanır.
MIMO antende kaç yıldırım tutucu gerekir?
Her koaksiyel kabloya bir adet. 2×2 MIMO antende iki, 4×4 MIMO antende dört tutucu kullanılır. Wi-Fi ve GNSS kabloları da ayrıca korunmalıdır.
Yıldırım tutucu GNSS antenleriyle kullanılabilir mi?
Evet. A-RFLA-SMSF-070 DC–7 GHz aralığında çalışır ve DC beslemeyi geçirir; aktif GNSS antenlerinin besleme gerilimi hattan geçmeye devam eder.
Fırtına sırasında ne yapılmalı?
Mümkünse kabinde, metal parçalardan ve direk tabanından uzak durulmalıdır. Kritik olmayan elektronik kapatılabilir; yedek modem ve taşınabilir cihazlar kapalı alanda tutulmalıdır.
