GSM Repeater Şebeke Koruma ve RF Kontrol Fonksiyonları
GSM repeater şebeke koruma fonksiyonları, Stella Doradus repeater sistemlerinde repeater kazancı ve RF çıkışının saha koşullarına göre kontrollü biçimde yönetilmesine yardımcı olur. Amaç; bina içi kapsamayı iyileştirirken operatör şebekesine gereksiz RF enerjisi taşınmasını, geri besleme kaynaklı kararsızlığı ve uygun olmayan kazanç koşullarını sınırlamaktır.
Bu koruma yapısı dört temel fonksiyon üzerinden değerlendirilir: salınım / girişim algılama, otomatik kazanç kontrolü, yukarı bağlantı kapatma ve baz istasyonu yakınlığını algılama.
1. GSM Repeater Şebeke Koruma: Salınım / Girişim Algılama

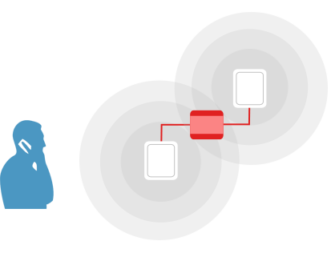

Dış ortam donör anteni ile iç mekân servis anteni arasında yeterli RF izolasyonu sağlanmadığında, repeater çıkışındaki sinyal tekrar dış anten üzerinden sisteme geri dönebilir. Bu geri besleme, sistem kazancı antenler arasındaki izolasyona yaklaştığında veya onu aştığında salınım riskini artırır.
Geri Besleme Nasıl Oluşur?
İç ve dış antenlerin birbirine çok yakın yerleştirilmesi, aynı doğrultuda birbirini görmesi veya bina yapısının antenler arasında yeterli zayıflamayı sağlayamaması RF geri beslemesine neden olabilir.
Repeater Nasıl Tepki Verir?
Bu GSM repeater şebeke koruma fonksiyonunda Stella Doradus repeater, salınım veya geri besleme koşullarını algıladığında sistem kazancını otomatik olarak azaltarak kararlı çalışma koşulunu korumaya çalışır.
Kurulumda Temel Kural
İç ve dış antenler arasındaki RF izolasyonu, planlanan repeater kazancından daha yüksek olmalı ve uygulamaya uygun ek güvenlik payı bırakılmalıdır.
2. Otomatik Kazanç Kontrolü

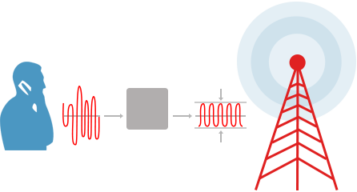

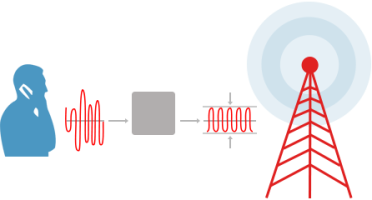

GSM repeater şebeke koruma kapsamında Otomatik Kazanç Kontrolü (AGC), repeater'ın giriş ve çalışma koşullarını sürekli izleyerek kazancı gerektiğinde otomatik olarak ayarlamasını sağlar. Bu kontrol, repeater'ın baz istasyonuna gereğinden fazla RF gücü göndermesini sınırlamaya ve sistemin aşırı yüklenme koşullarından korunmasına yardımcı olur.
Kazanç Neden Otomatik Ayarlanır?
Donör sinyal seviyesi saha koşullarına göre değişebilir. Giriş seviyesinin yükseldiği durumlarda AGC, repeater kazancını azaltarak RF çıkışını kontrollü bir çalışma aralığında tutar.
Baz İstasyonu ile Güç Kontrolü
Mobil şebekelerde telefon ile baz istasyonu arasındaki RF güç seviyesi dinamik olarak yönetilir. Repeater'ın otomatik kazanç kontrolü de bu yapıyla uyumlu çalışarak gereksiz yüksek uplink seviyelerinin oluşmasını sınırlar.
Saha Koşullarına Göre Çalışma
AGC davranışı sabit bir kazanç değerine bağlı değildir. Dış anten noktasındaki sinyal seviyesi, anten kazancı, kablo kaybı ve kullanılan frekans bandı repeater'ın gerçek çalışma noktasını etkiler.
3. Yukarı Bağlantı (Gönderme) Kapatma

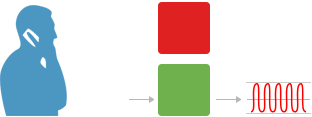

GSM repeater şebeke koruma fonksiyonlarından biri olarak Stella Doradus repeater, aktif bir çağrı veya veri oturumu bulunmadığında yukarı bağlantı yönündeki RF iletimini sınırlandırarak bekleme durumunda çalışabilir. Kullanıcı trafiği başladığında uplink yolu yeniden aktif hâle gelir.
Bekleme Durumunda Uplink Kontrolü
Repeater üzerinden aktif kullanıcı trafiği bulunmadığında gereksiz uplink RF yayınının azaltılması, baz istasyonu tarafında oluşabilecek ek RF gürültüsünün sınırlandırılmasına yardımcı olur.
Çağrı veya Veri Trafiğinde Otomatik Aktivasyon
Telefon görüşmesi veya mobil veri oturumu başladığında repeater gerekli uplink yolunu otomatik olarak devreye alır ve kullanıcı trafiğinin baz istasyonuna taşınmasını sağlar.
Operatör Şebekesi Açısından Faydası
Uplink iletiminin yalnızca ihtiyaç olduğunda aktif tutulması, özellikle çok sayıda repeater'ın bulunduğu sahalarda gereksiz RF gürültüsünün azaltılmasına ve şebeke tarafındaki RF ortamının daha kontrollü tutulmasına yardımcı olur.
4. Baz İstasyonunun Yakınlığını Algılama

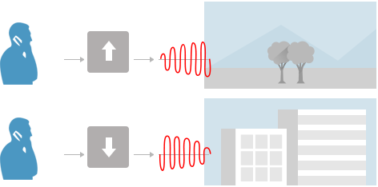

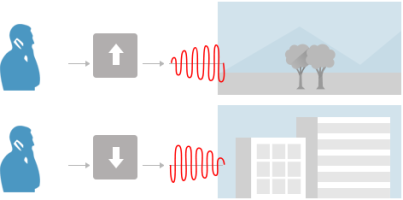

GSM repeater şebeke koruma kapsamında Stella Doradus repeater, donör taraftaki RF seviyelerini sürekli izleyerek çalışma kazancını saha koşullarına göre ayarlar. Zayıf donör sinyal bulunan sahalarda gerekli kazanç kullanılabilirken, baz istasyonundan güçlü sinyal alınan noktalarda kazanç ve RF çıkışı otomatik olarak sınırlandırılır.
Zayıf Donör Sinyal Koşulları
Baz istasyonuna uzak veya dış ortam sinyalinin zayıf olduğu sahalarda repeater, sistem limitleri içinde gerekli kazancı kullanarak bina içi kapsamanın oluşturulmasına yardımcı olur.
Güçlü Donör Sinyal Koşulları
Baz istasyonuna yakın veya donör sinyal seviyesinin yüksek olduğu sahalarda sistem, gereksiz yüksek kazanç ve RF çıkışı oluşmasını önlemek amacıyla kazancı otomatik olarak azaltır.
Sürekli RF Seviye Analizi
Bu kontrol fiziksel mesafenin sabit bir kilometre değeriyle ölçülmesine dayanmaz. Repeater'ın çalışma noktası, sahada alınan RF seviyeleri ve sistem koşulları üzerinden sürekli olarak değerlendirilir.
