Repeater İç Mekan Anten Kurulumu
Stella Doradus iç mekan anten seçimi ve yerleşimi, GSM repeater sistemlerinde bina içi kapsamanın doğru oluşturulması için temel RF tasarım adımlarından biridir. GSM repeater sistemlerinde iç mekân anteni, repeater çıkışındaki RF sinyalini hedef kapsama alanına dağıtan son elemandır. Anten tipi ve yerleşimi; bina geometrisi, duvar ve kat kayıpları, tavan yüksekliği, koridor yapısı ve kapsanacak alanın kullanım biçimine göre belirlenmelidir.
Stella Doradus iç mekan anten uygulamalarında açık alanlarda tavan tipi omni antenler, yönlendirilmiş kapsama gereken koridor veya belirli oda gruplarında panel antenler tercih edilebilir. Büyük ve çok bölmeli yapılarda birden fazla iç mekân anteni, uygun RF dağıtım elemanlarıyla birlikte planlanmalıdır. Stella Doradus iç mekan anten seçimi yapılırken anten tipi kadar montaj konumu ve hedef kapsama yönü de birlikte değerlendirilmelidir.

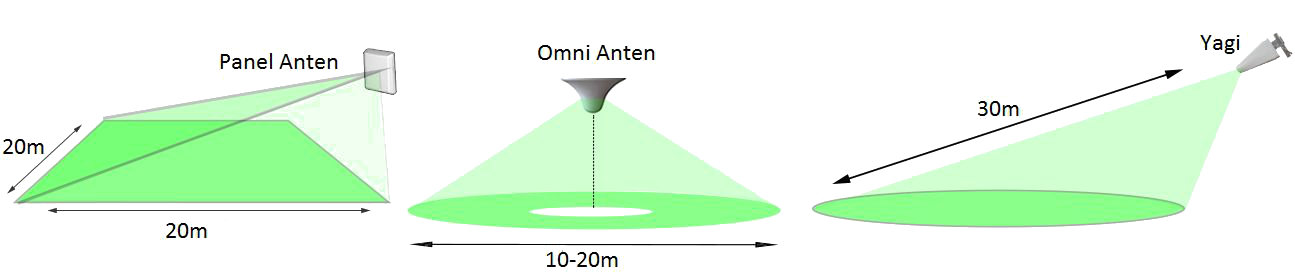

Stella Doradus 3 tip dahili anten sunar. Panel, Omni ve Yagi.
RF sinyalini belirli bir yöne doğru yoğunlaştırarak daha uzak noktalara kontrollü biçimde iletmeye yardımcı olur.

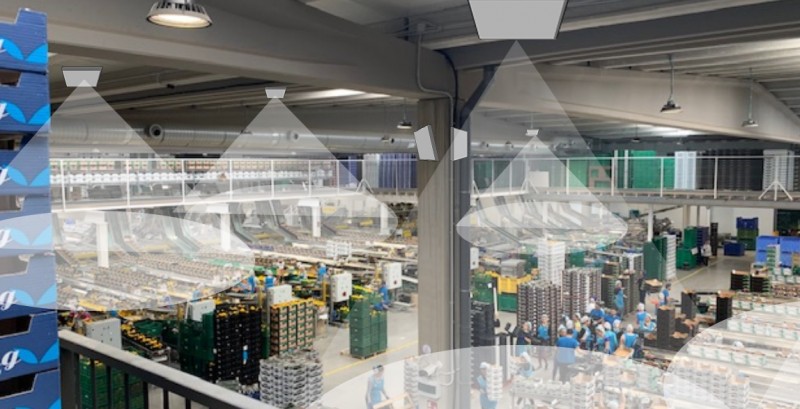

Tavan montajında RF sinyalini anten çevresine dengeli biçimde dağıtarak merkezi kapsama sağlar.
RF enerjisini geniş bir yönlü kapsama alanına dağıtır. Ana kapsama yönü, antenin yerleşimi ve hedef alan geometrisine göre belirlenmelidir.
Panel anten, bir odaya veya koridora bakacak şekilde duvara monte edilebilir.
Anten, mümkün olduğunca insanların bulunduğu alanın üzerinden monte edilmeli ve ana ışınım yönü hedef kapsama alanına doğru olacak şekilde ayarlanmalıdır. Hafif aşağı eğim, RF enerjisinin hedeflenen kullanım alanına yönlendirilmesine yardımcı olabilir.
Stella Doradus iç mekân panel antenlerinde yönlü bir ışınım deseni kullanılır. Antenin gerçek kazancı ve hüzme genişliği kullanılan modele göre doğrulanmalıdır. Kapsama alanı ise yalnızca anten kazancına değil; repeater çıkış seviyesine, frekans bandına, kablo kaybına, duvar ve kapı yapısına ve bina geometrisine bağlıdır.
Panel anten yönlü çalıştığı için montaj açısı kapsama alanını doğrudan etkiler. Antenin ana hüzmesi, insanların bulunduğu hedef alana doğru yönlendirilmelidir. Yüksek bir noktaya monte edildiğinde hafif aşağı eğim verilmesi, RF enerjisinin hedeflenen kullanım alanına daha kontrollü biçimde dağıtılmasına yardımcı olur.
Omni iç mekân anteni, RF sinyalini anten çevresine dengeli biçimde dağıtmak için kullanılır. Özellikle açık ofisler, salonlar, mağazalar ve merkezi kapsama gereken iç alanlarda tavana monte edilerek uygulanabilir.
Antenin yerleşimi mümkün olduğunca kapsanacak alanın merkezine yakın seçilmelidir. Betonarme kolonlar, metal tavan elemanları, havalandırma kanalları ve kalın bölme duvarları RF yayılımını etkileyebileceği için yalnızca geometrik merkeze göre karar verilmemelidir.

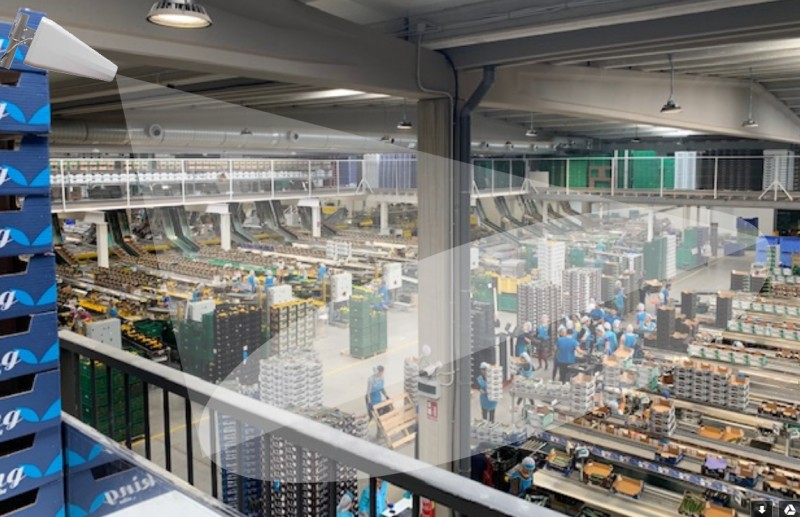

Yagi iç mekân anteni, RF sinyalinin belirli bir doğrultuda taşınması gereken geniş ve uzun alanlarda kullanılabilir. Yönlü yapısı sayesinde sinyal enerjisi, antenin baktığı hedef bölgeye doğru yoğunlaştırılır.

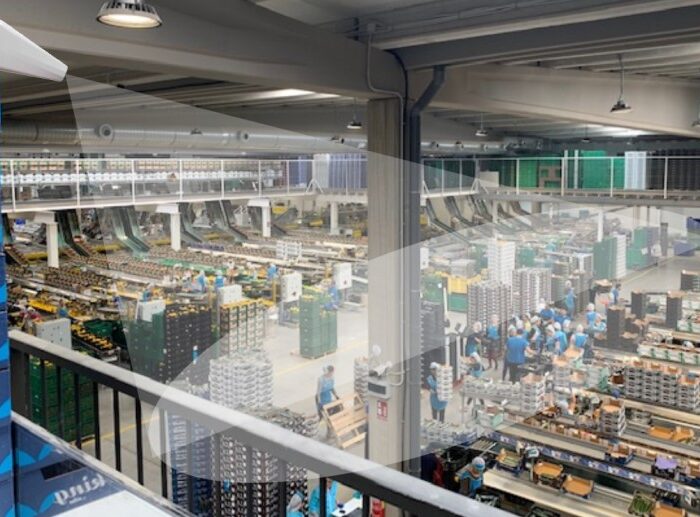

Anten yüksek bir noktaya monte edildiğinde ana hüzmenin insanların bulunduğu kullanım alanına yönelmesi gerekir. Gerekli durumlarda aşağı doğru açı verilerek kapsamanın hedef bölge üzerinde daha kontrollü oluşması sağlanabilir.

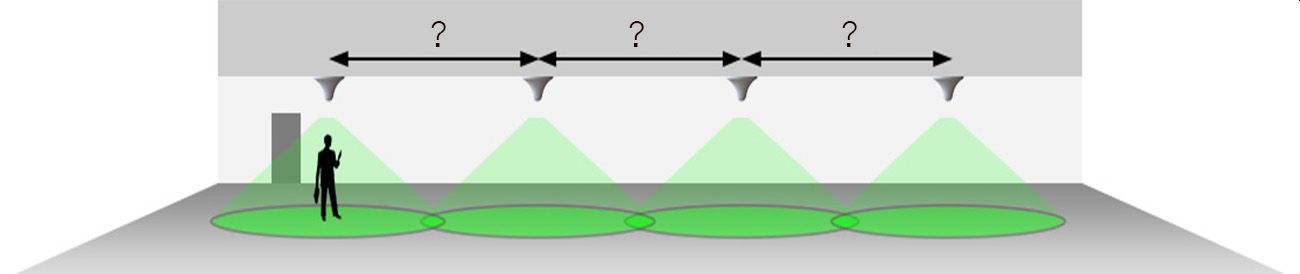

Bir binanın içindeki antenler arasındaki mesafe birkaç faktöre bağlıdır. 3 ana faktör:
Kırsal kesim derken, bölgenizde 5’ten az baz istasyonunun bulunduğu varsayılmaktadır. Şehirde belki binanızın etrafında 10-100 baz istasyonu bulunacaktır.
Ancak, kırsal kesimdeyseniz (ve sinyal çatıda iyi ise), antenlerinizi aralarında 30m olacak şekilde yerleştirebilirsiniz.
Bir şehirde dahili antenleriniz arasındaki mesafeyi 15m’ye düşürmeniz gerekecektir. (Çatıdaki sinyal gücü ne olursa olsun).
Gördüğünüz gibi, şehir ve kırsal anten yerleştirmeleri arasında oldukça büyük bir fark vardır.
Bu sadece kırsal alan için geçerlidir. Telefonunuzdaki tam çubukları kaba bir ölçüm için güçlü bir sinyal olarak düşünebilirsiniz. Kırsal alanda çatıdaki sinyal ne kadar güçlü olursa, antenleriniz arasındaki mesafe o kadar fazla olacaktır. En fazla 30m mesafeye kadar antenlerinizi yerleştirebilirsiniz.
Bazen kırsal alanda binanın çatısındaki sinyal çok zayıf olabilir (telefonunuzda 3 çubuk). Bu durumda, antenler 15m arayla yerleştirilmelidir.
Bazı kurulumlar 1800, 2100 ve 2600MHz gerektirmez. Bu nedenle bu tip kurulumlar genellikle çok daha kolaydır. Kırsal kesimde bazen sadece 800MHz ve 900MHz bulunur. Bu durumda daha az dahili antene ve dolayısıyla daha az ekipmana (tekrarlayıcılar / hat amplifikatörleri) ihtiyacınız olacaktır.

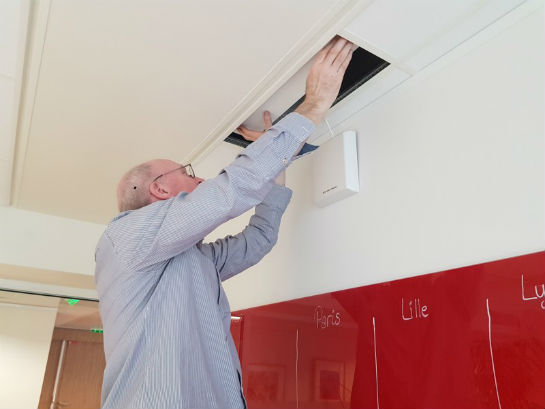

Panel antenler genellikle kafa yüksekliğinin üzerinde duvarlara monte edilir. Kafa yüksekliğinden 1 m’den daha fazla yukarı monte edilirlerse, antenin ana enerjisini telefon kullanıcılarına doğru odaklamak için anteni biraz aşağı doğru eğin.
Metal nesneler sinyali zayıflatarak bozacağından, antenleri yakındaki metal nesnelerden uzak tutun.
Antenlerinizi nereye koyacağınızı seçerken, önemli odalara öncelik verin. (Toplantı odaları ve patron ofisi gibi).

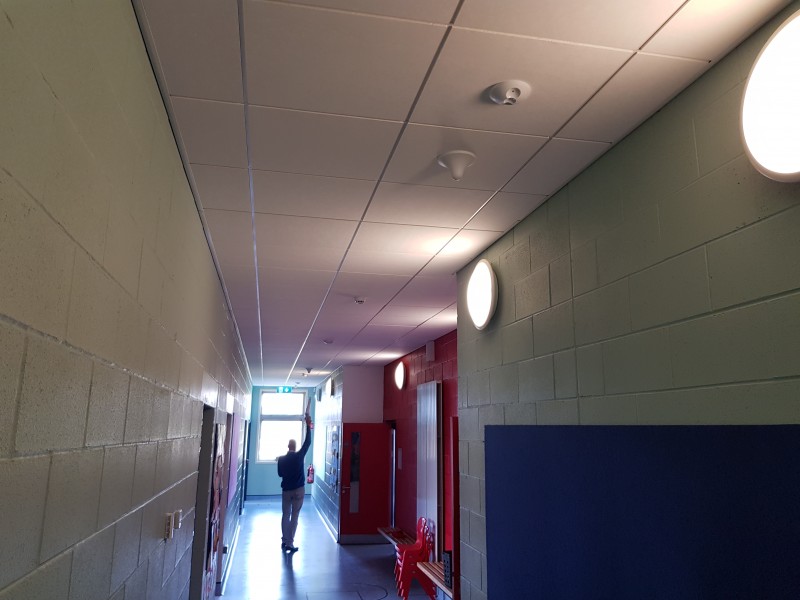

Antenler koridorlara yerleştirilebilir ve sinyal bu antenlerden ahşap / plastik / cam kapılardan bu koridorun dışındaki odalara geçecektir. Aşağıdaki resme bakın.
En zor kurulumlardan biri yüksek, eski binalarda, büyük şehirlerde yapılacak kurulumlardır.
Bunun nedeni, mobil sinyalin bu tür binalara zaten “sızması” dır. Bu eski binalar yüksek oranda yalıtılmamışlardır (duvarlarda metal destekli yalıtım). Pencereler de eski olabilir (metal oksit tabakası yoktur). Böylece mobil sinyal dışarıdan binaya sızabilir.
Bununla birlikte, sorun genellikle sızan bu doğal sinyalin kaliteli bir mobil sesli çağrı elde etmek için yeterince güçlü olmaması veya çok bozuk olmasıdır.

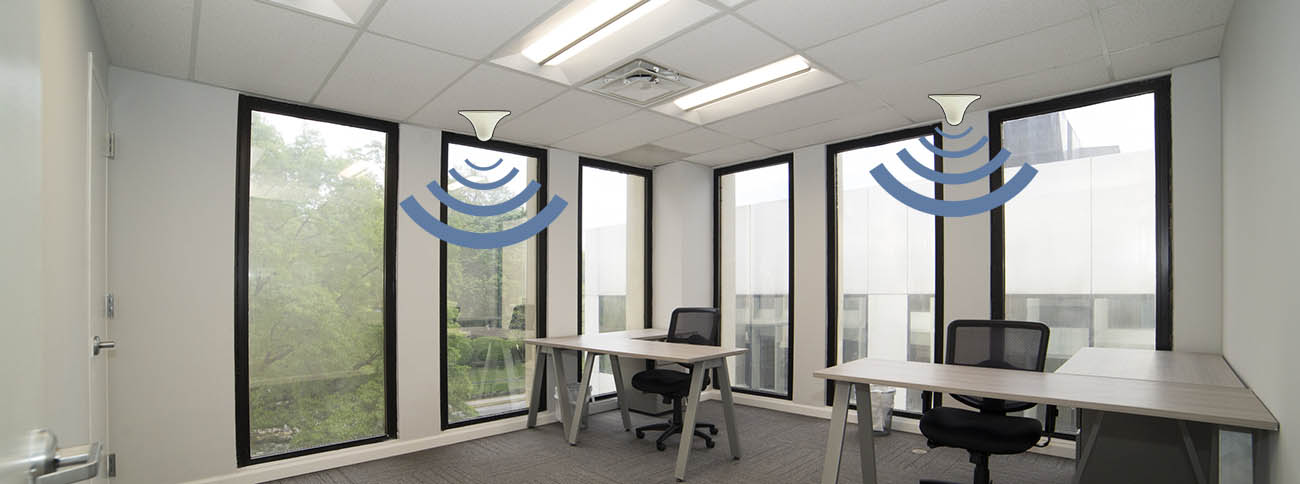

Düzgün takılmış bir tekrarlayıcı sistemi, bu düşük kaliteli sinyalin “üstesinden gelebilmelidir”. Bu tür binalarda kurulumun önemli bir yönü, iç mekan antenlerini pencerelerin yanına yerleştirmektir. Bu, telefonların pencerelerden giren sinyal yerine bu antenlerden bağlanmasını sağlayacaktır.

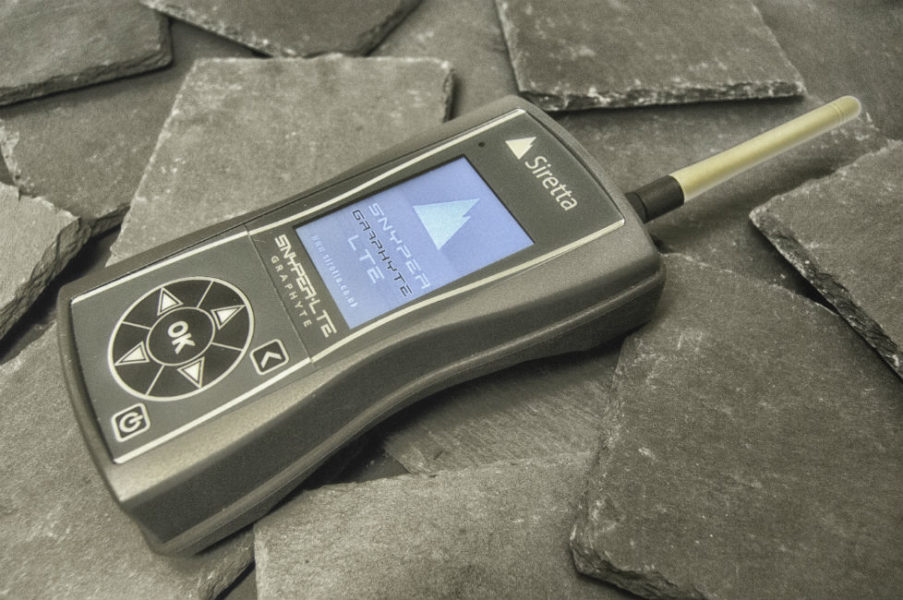

Kurulumunuz tamamlandıktan sonra, tüm dahili antenleri kontrol etmeniz tavsiye edilir. Bunu yapmanın en iyi yolu bir spektrum analizörü ve bir Yagi anten, daha ekonomik yolu ise Siretta Snypper test cihazı ve Yagi antendir. Yagi antenini 2m uzaklıktaki bir antene doğrultun. Spektrum analizörünüz veya Siretta Snypper ile sinyal gücünü ölçün.
Unutmayın, tüm grup boyunca ölçüm yapıyorsunuz. Tüm antenler için aynı bandı ölçmeniz gerekir.

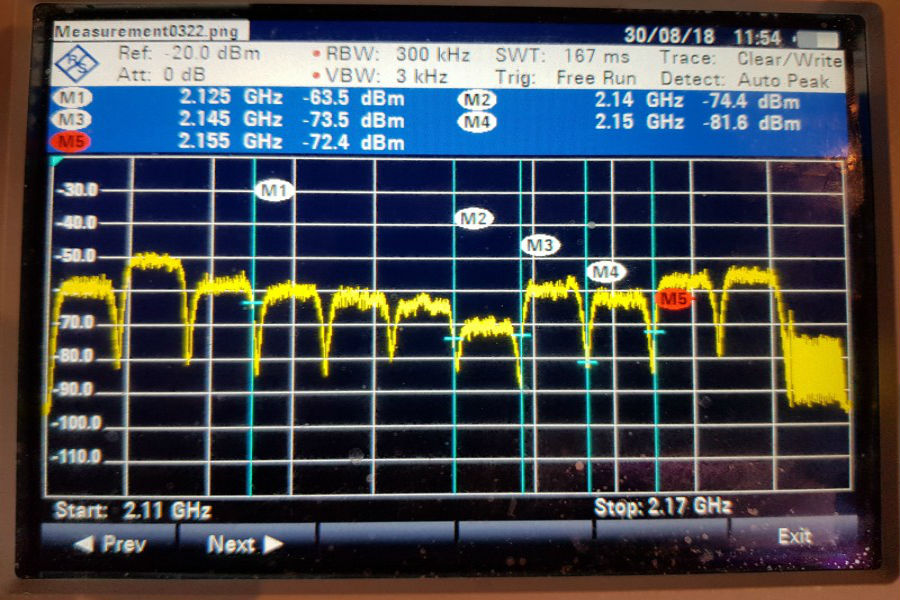

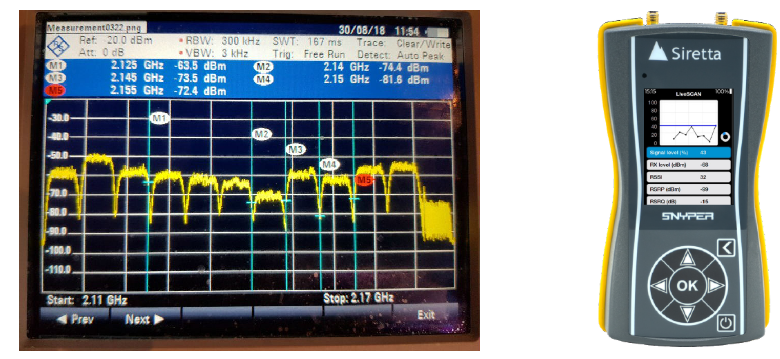

Örneğin, 2100MHz bandını ölçüyorsanız, band 2110MHz’de başlar ve 2170MHz’de (70MHz bant genişliği) sona erer. Daha sonra bu tam spektrumdaki ortalama güce bakıyorsunuz. Tipik olarak şöyle görünebilir (aşağıdaki resim). Bu durumda ortalama güç -60dBm civarındadır. Bu güçlü bir sinyal olarak kabul edilir.
Çok daha düşük bir sinyal gücü gösteren belirli bir anten bulursanız, bu antenle ilgili bir sorun olduğunu anlarsınız. Genellikle hata kötü takılmış bir kablo konnektörüdür.
