GSM Repeater Kurulumu: Stella Doradus İlk Kurulum Rehberi
GSM Repeater Kurulumunda İlk Kontrol Noktaları
GSM repeater kurulumu, yalnızca cihazı ve antenleri fiziksel olarak bağlamaktan ibaret değildir. Sağlıklı bir Stella Doradus kurulumu için dış ortamda kullanılabilir donör sinyalin ölçülmesi, doğru dış antenin seçilmesi, iç ve dış antenler arasında yeterli RF izolasyonunun oluşturulması, kablo kayıplarının kontrol edilmesi ve sistemin devreye alma sırasında RF göstergeleriyle doğrulanması gerekir.
Stella Doradus ürünleri, teknik özellikleri ve üretici dokümantasyonu için
Stella Doradus Resmî Web Sitesi
adresini inceleyebilirsiniz.
1. GSM Repeater Kurulumundan Önce Dış Ortam Sinyali Nasıl Ölçülür?
Telefon ekranındaki sinyal çubukları yalnızca kaba bir ön fikir verir. Profesyonel repeater tasarımında dış antenin kurulacağı noktadaki operatör sinyali; bant/hücre bilgisi, RSRP, RSRQ ve SINR birlikte değerlendirilerek incelenmelidir.
RSRP: Sinyal Seviyesi
Alınan referans sinyalin seviyesini gösterir. Tek başına bağlantı kalitesini açıklamaz.
RSRQ ve SINR: Sinyal Kalitesi
Güçlü görünen sinyalin girişim ve gürültü nedeniyle kullanılabilirliğinin düşük olup olmadığını anlamaya yardımcı olur.
Bant ve Hücre Bilgisi
Hedef operatörün hangi bant ve hücre üzerinden hizmet verdiği bilinirse dış anten yönlendirmesi daha kontrollü yapılabilir.
Android saha ölçümü
Network Cell Info Lite ile Hücresel Sinyal Kontrolü

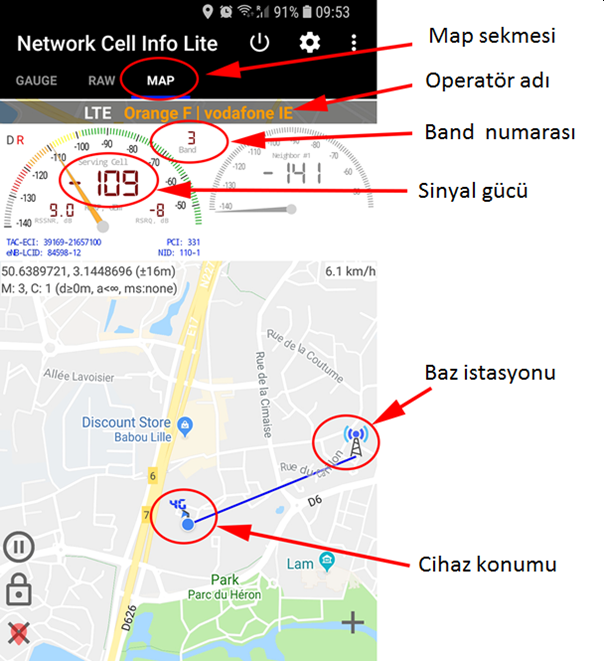

Android tabanlı telefonlarda Network Cell Info Lite gibi uygulamalar, dış antenin kurulacağı farklı nokta ve yönlerde hücresel RF ortamını karşılaştırmak için yardımcı bir ön ölçüm aracı olarak kullanılabilir.
- Bağlı operatör, bant ve hücre bilgilerini kontrol edin.
- RSRP ile birlikte RSRQ ve destekleniyorsa SINR değerlerini karşılaştırın.
- Tek bir anlık ölçüm yerine farklı konum ve yönlerde tekrar ölçüm yapın.
- Nihai değerlendirmede mümkün olduğunda profesyonel RF ölçümü veya repeater/router ölçüm verilerini esas alın.
Ayrıntılı LTE ölçüm yaklaşımı için
RSRP, RSRQ ve SINR Ölçüm Rehberi
sayfasını kullanabilirsiniz.
2. GSM Repeater Dış Anteni Nasıl Seçilir?
Dış anten seçimi şehir nüfusuna veya yalnızca anten kazancına göre yapılmamalıdır. Amaç, istenen operatör/hücre sinyalini mümkün olan en iyi RF kalitesiyle almak ve gereksiz diğer hücrelerden gelen RF enerjisini sınırlamaktır.

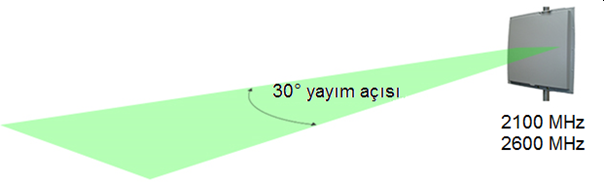

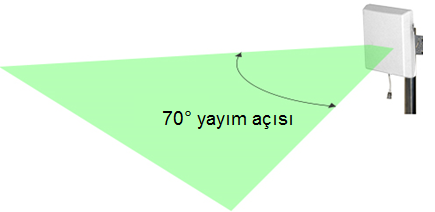

Dar Açılı Panel Anten
Hedef hücrenin yönü biliniyorsa daha kontrollü donör sinyal seçimi sağlar. Komşu hücrelerden ve istenmeyen yönlerden gelen RF enerjisinin azaltılmasına yardımcı olabilir. Yön ayarı saha ölçümüyle doğrulanmalıdır.

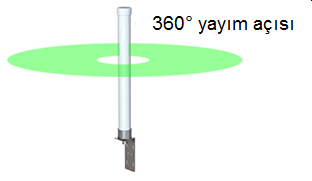

Omni Dış Anten
Birden fazla yönden sinyal alınması gereken sahalarda kullanılabilir. Yoğun RF ortamlarında farklı hücrelerden gelen sinyalleri ve girişimi birlikte alabileceği için saha ölçümü yapılmadan varsayılan dış anten olarak seçilmemelidir.

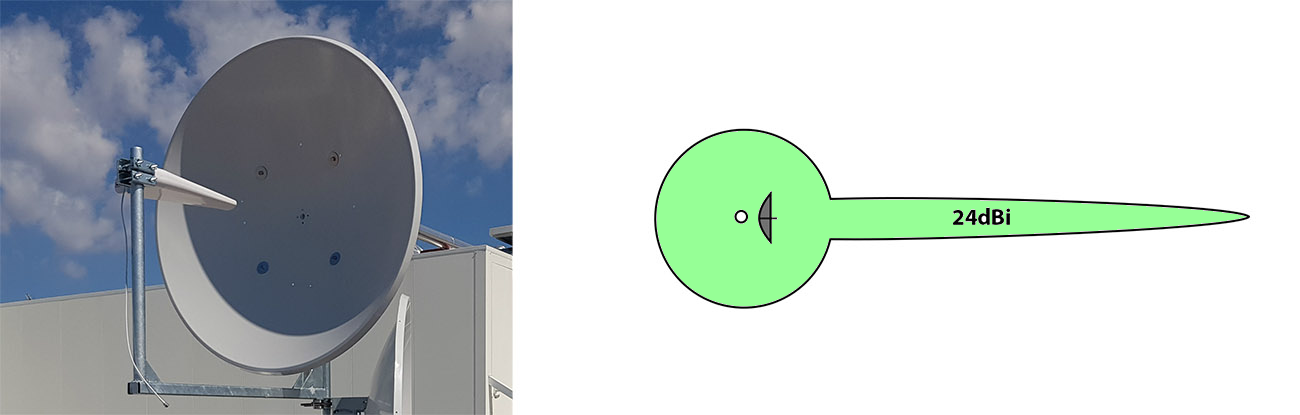

Parabolik Çanak Anten
Çok dar hüzme ve yüksek yönlülük gereken özel sahalarda değerlendirilir. Yüksek kazanç tek başına seçim kriteri değildir; hedef hücre yönü ve RF kalite ölçümleriyle birlikte değerlendirilmelidir.
Seçim kuralı:
Dış anten tipi; hedef hücrenin yönü, RSRP/RSRQ/SINR değerleri, komşu hücreler,
kablo kaybı ve antenin gerçek radyasyon deseni birlikte değerlendirilerek seçilmelidir.
3. İç ve Dış Antenler Arasında RF İzolasyonu
GSM repeater kurulumunda dış ortam donör anteni ile iç mekân servis anteni arasında yeterli RF izolasyonu sağlanması kritik öneme sahiptir. İç antenden yayılan güç tekrar dış anten tarafından alınırsa geri besleme döngüsü oluşabilir ve sistem kazancı düşebilir, kararsız çalışabilir veya koruma mekanizmaları devreye girebilir.
RF İzolasyonu > Repeater Kazancı + Güvenlik Payı
Fiziksel Ayrım Oluşturun
Dış anten ile iç anteni aynı oda, aynı pencere önü veya doğrudan görüş hattı içinde test etmeyin. Antenler arasında mümkün olduğunca fiziksel mesafe ve bina yapısının sağladığı RF zayıflatması kullanılmalıdır.
Dikey Ayrım Genellikle Avantaj Sağlar
Dış antenin çatı veya yüksek dış cephede, iç antenin ise bina içinde daha aşağı bir seviyede konumlandırılması; yatay mesafeye ek olarak döşeme, beton ve yapı elemanlarının sağladığı ek izolasyondan yararlanmayı sağlar.
Anten Yönlerini Birbirinden Uzaklaştırın
Yönlü dış antenin ana lobu bina dışına ve hedef baz istasyonuna doğru çevrilmelidir. İç antenin kapsama yönü de mümkün olduğunca dış anten yönünden uzağa bakmalıdır. Antenlerin arka/yan lob karakteristikleri gerçek izolasyonu etkiler.
Son Kurulum Noktasında Kontrol Edin
İzolasyon değerlendirmesi, antenler gerçek montaj noktalarına ve kullanılacak RF kablolarına bağlandıktan sonra yapılmalıdır. Masa üstünde veya aynı odada yapılan geçici test, gerçek saha davranışını temsil etmez.
Önemli:
Stella Doradus repeater cihazlarındaki osilasyon algılama ve otomatik kazanç kontrolü,
operatör şebekesini ve sistemi korumaya yardımcı olur; ancak doğru anten yerleşimi ve
yeterli fiziksel RF izolasyonunun yerine geçmez.
Stella Doradus şebeke koruma özellikleri için
Operatör Şebeke Koruma
sayfasını inceleyebilirsiniz.
4. RF Kablo ve Konnektör Bağlantılarını Kontrol Edin
Dış anten ile repeater ve repeater ile iç anten arasındaki RF bağlantı zinciri, sistem kazancını ve kararlılığını doğrudan etkiler. Uygun olmayan kablo, uzun kablo mesafesi, gevşek veya hatalı konnektör bağlantıları; anten kazancıyla elde edilen avantajı azaltabilir ve sistem performansını sınırlayabilir.
RF Kablo Kaybını Dikkate Alın
Kablo kaybı frekans yükseldikçe artar. Bu nedenle kablo tipi ve uzunluğu, kullanılan frekans bantlarıyla birlikte değerlendirilmelidir.
- Gereksiz uzun RF kablo kullanmayın.
- Düşük kayıplı ve uygulamaya uygun 50 Ω RF kablo tercih edin.
- Kabloyu keskin kıvırmayın ve mekanik olarak ezmeyin.
- Dış ortam bağlantılarını su ve neme karşı koruyun.
Konnektörleri Doğru Porta Bağlayın
Donör dış anten ile iç mekân servis anteni doğru repeater portlarına bağlanmalıdır. Portların karıştırılması sistemin doğru çalışmasını engelleyebilir.
- Konnektörleri çapraz diş açmadan elle hizalayarak başlatın.
- Gevşek bağlantı bırakmayın.
- Adaptör ve ek bağlantı sayısını mümkün olduğunca azaltın.
- Konnektör yüzeylerinde oksitlenme veya hasar bulunmadığını kontrol edin.
Toplam RF yolunu birlikte değerlendirin:
anten kazancı tek başına yeterli değildir. Anten kazancı; kablo kaybı, konnektör kaybı,
kullanılan splitter/tap elemanları ve montaj koşullarıyla birlikte değerlendirilmelidir.
Stella Doradus PortSense ile Bağlantı Kontrolü
Uyumlu Stella Doradus sistemlerinde PortSense, anten, RF kablo ve konnektör zincirinin bağlantı durumunun kontrol edilmesine yardımcı olur. Doğru fiziksel bağlantı kurulmadığında sistem bu durumu gösterebilir.
PortSense bir RF sinyal kalite ölçüm sistemi değildir. Sinyal seviyesi, RF izolasyonu, kapsama ve saha performansı ayrıca değerlendirilmelidir.
Ayrıntılı bilgi için Stella Doradus PortSense sayfasını inceleyebilirsiniz.
5. İç Mekân Anten Yerleşimini Kapsama Geometrisine Göre Planlayın
İç mekân servis anteninin tipi ve konumu, yalnızca repeater çıkış gücüne göre değil; kat planı, duvar ve döşeme yapısı, koridor geometrisi, kullanım alanlarının dağılımı ve dış antenle sağlanması gereken RF izolasyonu birlikte değerlendirilerek belirlenmelidir.
İç mekân anten yerleşimi ve kapsama geometrisi örneği
Bina içi kapsama ve yapı elemanlarının RF yayılımına etkisi
Açık Alanlarda Tavan Tipi Anten
Açık ofis, mağaza, salon ve benzeri alanlarda tavan tipi omni servis antenleri, uygun montaj yüksekliği ve dengeli yerleşimle çevresel kapsama sağlayabilir.
- Anten mümkün olduğunca kapsanacak alanın merkezine yakın konumlandırılmalıdır.
- Metal tavan, kolon ve büyük havalandırma kanalları gibi gölgeleme etkileri dikkate alınmalıdır.
- Antenin hemen yakını yerine tüm hedef alanın kapsama dengesi değerlendirilmelidir.
Koridor ve Uzun Alanlarda Yönlü Anten
Uzun koridorlar, geçiş alanları veya kapsamanın belirli bir doğrultuda ilerlemesi gereken yapılarda iç mekân panel anten kullanımı daha kontrollü bir dağılım sağlayabilir.
- Panel antenin ana hüzmesi kapsanacak alan boyunca yönlendirilmelidir.
- Gereksiz şekilde dış cepheye veya dış anten yönüne bakmamalıdır.
- Kapı, duvar ve bölmelerin oluşturduğu zayıflama saha ölçümüyle kontrol edilmelidir.
Duvar ve Döşeme Kayıplarını Hesaba Katın
Betonarme döşeme, taşıyıcı duvar, yangın kapısı, metal kaplama ve düşük emisyonlu camlar hücresel sinyalin bina içinde yayılımını önemli ölçüde azaltabilir.
- Bir antenin bitişik tüm odaları aynı seviyede kapsayacağı varsayılmamalıdır.
- Katlar arası kapsama için döşeme kaybı ayrıca değerlendirilmelidir.
- Yoğun bölmeli yapılarda birden fazla servis anteni gerekebilir.
Büyük Yapılarda RF Dağıtımını Bölümlendirin
Çok katlı veya geniş yapılarda tek bir iç anten yerine uygun splitter/tap elemanları ve birden fazla servis anteniyle kontrollü RF dağıtımı tercih edilebilir.
- Her anten kolundaki kablo ve pasif eleman kayıpları hesaba katılmalıdır.
- Antenler arasında gereksiz kapsama bindirmesi oluşturulmamalıdır.
- Her kat veya bölge devreye alma sırasında ayrı ayrı ölçülmelidir.
Sabit kapsama mesafesi yoktur:
“Bir iç anten şu kadar metre kapsar” şeklinde tek bir değer tüm binalar için kullanılamaz.
Gerçek kapsama; frekans bandı, repeater çıkış seviyesi, anten tipi ve kazancı, kablo kayıpları,
bina malzemeleri ve iç mekân geometrisine bağlıdır.
İç mekân anten tipleri ve yerleşim yaklaşımı için
Stella Doradus İç Mekân Anten Rehberi
sayfasını inceleyebilirsiniz.

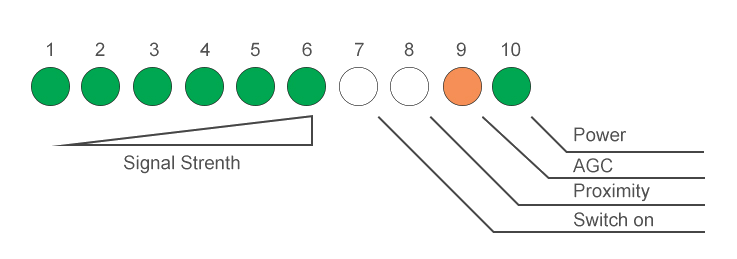

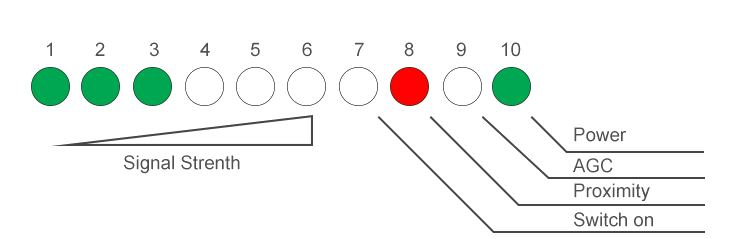

6. LED'ler – Sinyal Göstergeleri

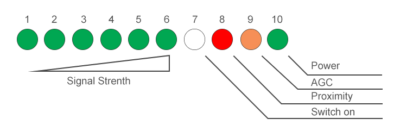

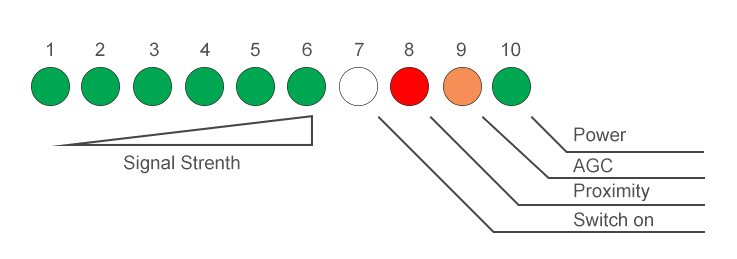

Harici anten baz istasyonu yönüne çevrildiğinde repeater üzerindeki yeşil sinyal LED'leri, donör taraftan alınan sinyal seviyesinin hızlı bir görsel kontrolünü sağlar. Anten yönlendirmesi sırasında LED göstergeleri takip edilerek daha güçlü donör sinyalin bulunduğu yön belirlenebilir.

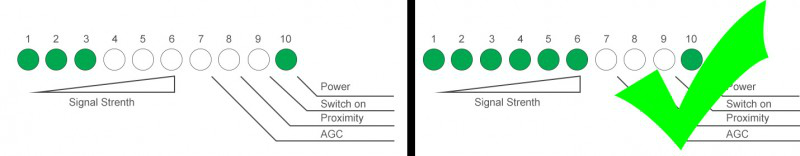

Yeşil LED'ler – Donör Sinyal Seviyesi
Yanan yeşil LED sayısı, dış ortamdan alınan donör sinyal seviyesinin pratik bir göstergesidir. Dış anten yönü küçük adımlarla değiştirilerek farklı yönlerdeki LED seviyesi karşılaştırılabilir.
- Daha fazla yeşil LED, daha yüksek alınan sinyal seviyesine işaret eder.
- Anten yönlendirmesi sırasında LED seviyesinin kararlı olması beklenmelidir.
- En uygun yön belirlendikten sonra dış anten mekanik olarak sabitlenmelidir.

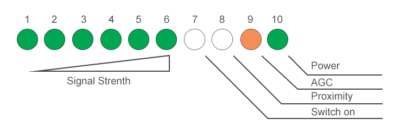

Mavi LED – Uplink Aktivitesi
Uyumlu Stella Doradus modellerinde mavi LED, kullanıcı cihazından repeater yönüne gerçekleşen uplink aktivitesini gösterebilir. Telefon görüşmesi veya mobil veri trafiği sırasında yanması normaldir.
LED göstergeleri hızlı kontroldür:
LED seviyesi dış anten yönlendirmesi sırasında yararlıdır; ancak profesyonel RF değerlendirmesinde
tek başına tasarım kriteri olarak kullanılmamalıdır. Donör sinyal seviyesi ve kalitesi mümkün olduğunda
saha ölçümleri ve gerçek servis performansıyla birlikte doğrulanmalıdır.
LED seviyesi düşük veya kararsızsa:
dış anten yönü ve konumu, RF kablosu, konnektörler ve dış ortam donör sinyali yeniden kontrol edilmelidir.
Genel Kurulum Hataları
GSM repeater kurulumunda sık karşılaşılan hataların önemli bir bölümü anten yerleşimi, RF izolasyonu, port bağlantısı ve dış anten yönlendirmesinden kaynaklanır.
1

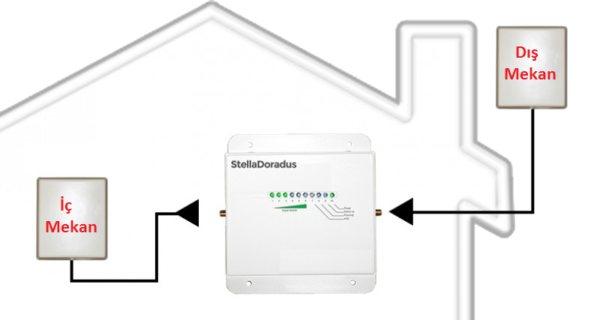

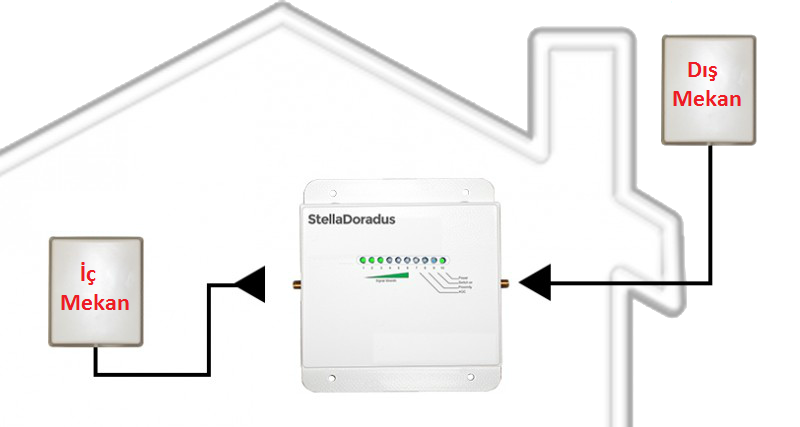

İç ve Dış Antenleri Aynı Ortamda Test Etmek
İç mekân servis anteni ile dış ortam donör anteninin aynı odada veya birbirini doğrudan görecek şekilde yerleştirilmesi RF geri beslemesine neden olabilir. Bu durumda repeater kazancını azaltabilir, korumaya geçebilir veya kararlı çalışmayabilir.
2
Dış Anteni Yanlış Repeater Portuna Bağlamak
Harici donör anten ile iç mekân servis anteni doğru repeater portlarına bağlanmalıdır. Portların karıştırılması sistemin beklenen şekilde çalışmasını engeller.
3
Dış Anteni RF Açısından Uygun Olmayan Noktaya Monte Etmek

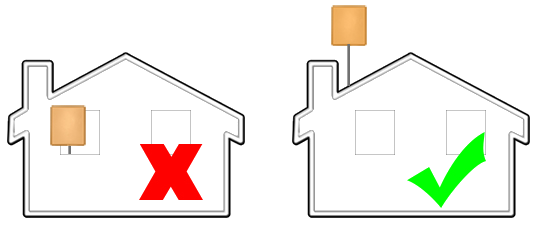

Dış antenin metal yoğunluğu yüksek bir duvarın, bina kütlesinin veya RF görüşünü engelleyen yapıların arkasına yerleştirilmesi alınan donör sinyali zayıflatabilir. Anten, mümkün olduğunca açık ve ölçümle doğrulanmış bir RF noktasına yerleştirilmelidir.
4
Dış Anteni Hedef Hücreye Doğru Yönlendirmemek
Yönlü dış anten hedeflenen baz istasyonu veya hücre yönüne ayarlanmadığında, daha yakın fakat istenmeyen hücrelerden gelen sinyaller baskın hâle gelebilir. Anten yönü saha ölçümüyle karşılaştırılarak belirlenmelidir.
Kurulum kontrolü:
repeater devreye alınmadan önce antenlerin doğru portlara bağlı olduğu, dış ve iç antenler arasında
yeterli RF izolasyonu bulunduğu ve dış anten yönünün saha ölçümüyle doğrulandığı kontrol edilmelidir.
Ses Kalitesi Düşük veya Telefon Görüşmeleri Tamamen Kesiliyor
Görüşme kalitesinin düşük olması veya çağrıların kesilmesi, yalnızca iç mekândaki sinyal seviyesine bağlı değildir. Dış ortamdan alınan donör sinyalin kalitesi, anten tipi ve yönü, çevredeki hücre yapısı ve repeater'ın çalışma koşulları birlikte değerlendirilmelidir.
1. Repeater'a Gelen Donör Sinyal Zayıfsa

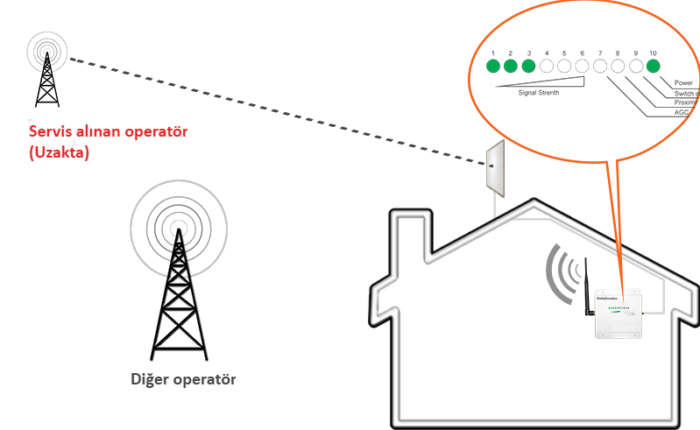

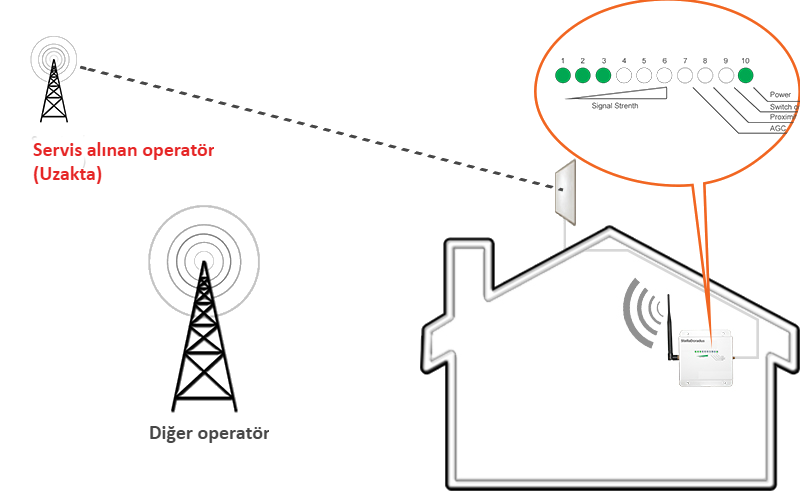

Özellikle kırsal veya baz istasyonuna uzak sahalarda dış anten noktasında alınan sinyal yetersiz olabilir. Repeater zayıf veya düşük kaliteli bir donör sinyali yükselttiğinde, iç antenin yakınında kullanılabilir sinyal görülse bile kapsama alanı büyüdükçe görüşme kalitesi düşebilir.
Sonuç: İç antene yakın bölgede görüşme yapılabilirken daha uzak noktalarda ses bozulması, çağrı kesilmesi veya servis kaybı görülebilir.
Çözüm: Dış anten daha uygun ve daha açık bir RF noktasına taşınmalı, gerekiyorsa daha yükseğe alınmalı ve hedef baz istasyonuna doğru yönlendirilmelidir. Anten yönü saha ölçümüyle doğrulanmalıdır.
2. Repeater'a Çok Sayıda Hücreden Güçlü Sinyal Geliyorsa
Yoğun şehir içi RF ortamlarında çok yönlü dış anten kullanılması, farklı yönlerdeki birden fazla baz istasyonu ve hücreden güçlü sinyallerin aynı anda repeater'a ulaşmasına neden olabilir. Bu durum telefonun hücreler arasında daha sık yeniden seçim veya geçiş yapmasına yol açabilir.
Sonuç: RF ortamı kararsızsa görüşme kalitesi düşebilir veya çağrı sürekliliği etkilenebilir.
Çözüm: Uygun olduğunda yönlü dış anten kullanılarak hedef hücre seçimi iyileştirilmeli ve istenmeyen yönlerden gelen hücrelerin etkisi azaltılmalıdır. Anten yönü yalnızca sinyal seviyesine değil, sinyal kalitesine göre de ayarlanmalıdır.
Otomatik Kazanç Kontrolü – Yakınlık Kontrolü
Stella Doradus repeater sistemlerinde Otomatik Kazanç Kontrolü (AGC), giriş seviyesini ve sistem çalışma koşullarını izleyerek kazancı gerektiğinde otomatik olarak ayarlar. Yakınlık kontrolü yaklaşımı ise baz istasyonuna çok yakın, çok güçlü veya RF açıdan aşırı yüklenmiş sahalarda sistemin kontrollü şekilde çalışmasına yardımcı olur.
Temel yaklaşım:
AGC ve yakınlık kontrolü, repeater'ın koruma ve dengeleme fonksiyonlarıdır. Bu özellikler,
doğru anten seçimi, doğru anten yönü, yeterli RF izolasyonu ve uygun kurulumun yerine geçmez.

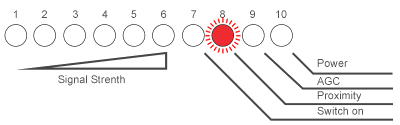

1. Güçlü Giriş Seviyesinde Kazanç Azaltımı
Repeater'a gelen donör sinyal seviyesi çok yükseldiğinde AGC devreye girerek kazancı kontrollü biçimde azaltabilir. Bu davranış, cihazın kontrollü çalışmasına yardımcı olur.
Kurulum yorumu: Dış anten baz istasyonuna çok yakınsa veya aşırı güçlü bir RF noktaya yönlendirilmişse, yalnızca daha yüksek seviye hedeflemek yerine sistemin kararlı çalışma durumu değerlendirilmelidir.
2. Baz İstasyonuna Yakınlık Etkisi
Baz istasyonuna çok yakın kurulumlarda yüksek giriş seviyesi her zaman daha iyi saha sonucu anlamına gelmez. Yakınlık nedeniyle repeater girişinde yüksek RF seviyesi oluşabilir ve sistem kazancı otomatik olarak sınırlandırılabilir.
Kurulum yorumu: Anten konumu ve yönü, yalnızca maksimum sinyal almak için değil, kullanılabilir ve kararlı donör sinyal elde etmek için belirlenmelidir.
3. Aşırı Güçlü Sinyalde Kontrollü Çalışma
AGC göstergeleri, repeater'ın giriş koşullarını dengelemeye çalıştığını gösterir. Bu tür durumlarda cihazın çalışma davranışı; dış anten kazancı, kablo kaybı, frekans bandı ve saha geometrisi birlikte değerlendirilerek yorumlanmalıdır.
Kurulum yorumu: Sürekli AGC davranışı görülüyorsa dış anten yönü, anten tipi ve montaj noktası yeniden gözden geçirilmelidir.
4. AGC, Kurulum Kontrolünün Yerine Geçmez
Otomatik kazanç kontrolü ve yakınlık kontrolü, repeater'ın koruma mantığının bir parçasıdır. Ancak iç ve dış anten izolasyonu yetersizse, dış anten yanlış porta bağlıysa veya donör sinyal kalitesi düşükse bu fonksiyonlar tek başına kurulum problemlerini çözmez.
Kurulum yorumu: AGC ile birlikte saha ölçümü, LED göstergeleri, anten yönü ve gerçek ses/veri performansı birlikte kontrol edilmelidir.
Şehirlerde Çok Büyük Binalar İçin Kapsama Alanı
Otel, çok bölmeli ofis, hastane, alışveriş alanı, büyük iş merkezi veya büyük deniz taşıtı gibi yapılarda tek bir iç mekân anteni yeterli olmayabilir. Kapsama; koridor uzunluğu, oda yerleşimi, duvar ve kapı kayıpları, katlar arası zayıflama ve kullanılacak anten tipine göre planlanmalıdır.
İç Mekân Anteninin Etkili Kapsama Alanı
İç mekân anteninden uzaklaştıkça RF seviyesi azalır. Duvar, kapı, betonarme yapı, metal yüzeyler ve kat geçişleri bu kaybı artırabilir. Bu nedenle anten yerleşimi yalnızca geometrik mesafeye göre değil, binanın gerçek RF koşullarına göre belirlenmelidir.
Çoklu İç Mekân Anteni ile Büyük Alan Kapsaması

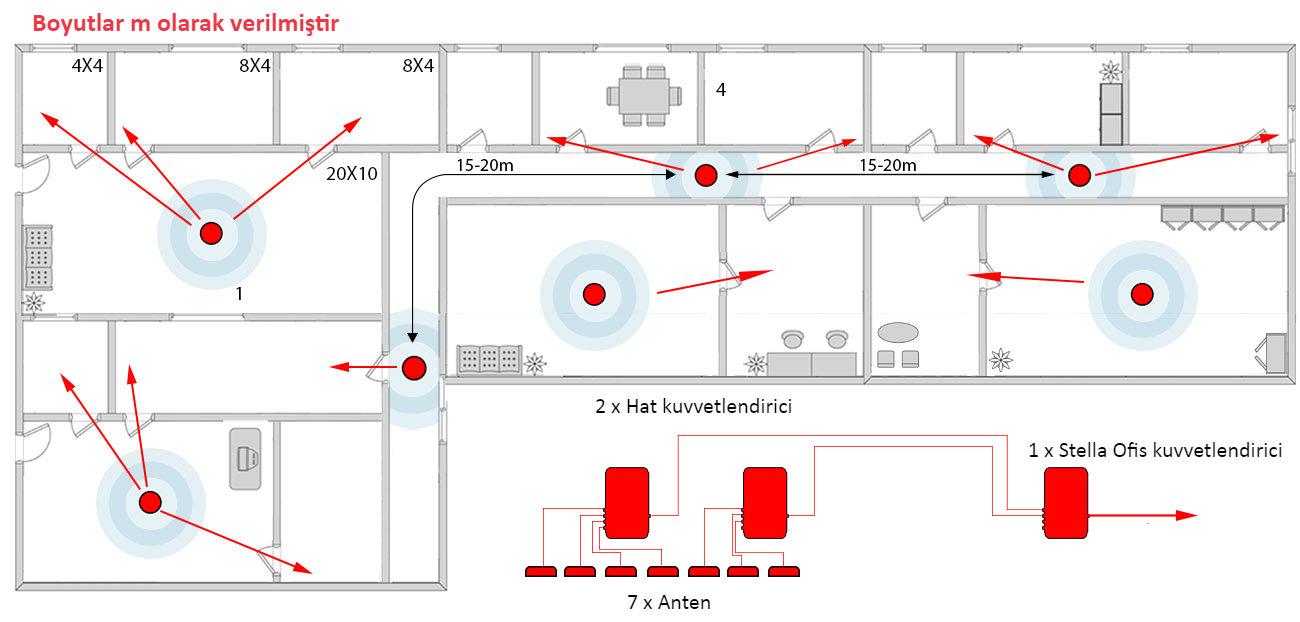

Uzun koridorlar ve çok bölmeli yapılarda kapsamanın sürekliliği için birden fazla iç mekân anteni kullanılabilir. Antenler; splitter veya uygun dağıtım elemanları üzerinden beslenirken her kolun kablo kaybı, bölme kaybı ve hedef kapsama alanı birlikte değerlendirilmelidir.
Önemli:
Görsellerdeki anten aralıkları yerleşim prensibini göstermek için örnektir. Her bina için sabit bir
anten aralığı veya sabit kapsama yarıçapı kabul edilmemelidir. Nihai yerleşim; saha ölçümü, yapı
malzemeleri, kablo ve splitter kayıpları ile hedeflenen kapsama seviyesine göre belirlenmelidir.
