V2X Anten ve Araç Haberleşmesi
V2X (Vehicle-to-Everything), araçların diğer araçlarla, yol altyapısıyla, yayalarla ve şebekeyle kablosuz haberleşmesini sağlar. Güvenli trafik, verimli ulaşım ve otonom sürüş için bağlantının güvenilir olması gerekir; bu da doğru V2X anten seçimi ve yerleşimiyle başlar.
- V2V · V2I · V2P · V2N
- DSRC / 802.11p
- C-V2X (LTE / 5G)
- 5,9 GHz ITS
Vehicle-to-Everything (V2X) nedir?
V2X, aracın çevresindeki her şeyle veri alışverişi yapmasını sağlayan haberleşme sistemlerinin genel adıdır. Araç; kendi sensörlerinin göremediği tehlikeleri, trafik ışığı durumunu veya yol çalışmalarını önceden öğrenir.
Araç – araç
Çarpışma uyarısı, şerit değiştirme ve acil fren bildirimi.
Araç – altyapı
Trafik ışığı senkronizasyonu, yol çalışması ve hız uyarıları.
Araç – yaya
Mobil cihazlar üzerinden yaya ve bisikletli uyarıları.
Araç – şebeke
Gerçek zamanlı trafik verisi, bulut servisleri ve yazılım güncellemeleri.
Araç – elektrik şebekesi
Elektrikli araçların şebekeyle enerji alışverişi.

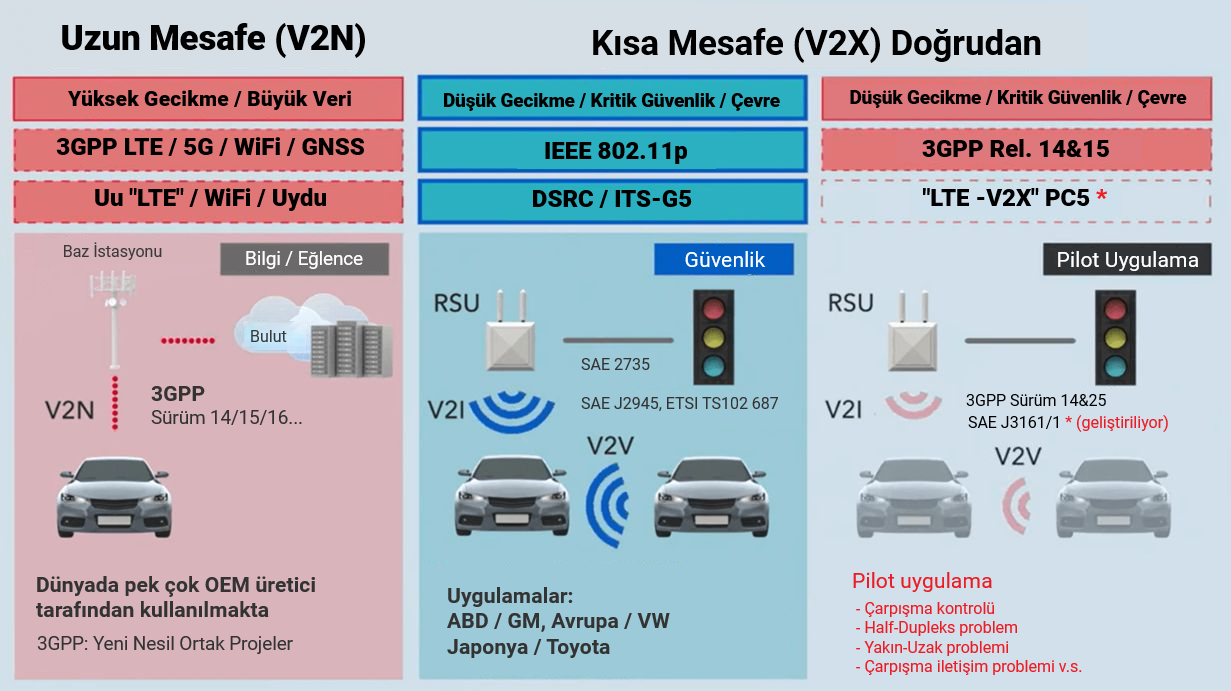

- Gecikme
- Şebeke yüküne ve çekirdek ağa bağlı.
- Standart
- 3GPP Rel. 14, 15, 16 ve sonrası.
- Kullanım
- Bilgi-eğlence, trafik bilgisi, bulut servisleri, OTA yazılım güncellemesi.
- Durum
- Dünyada pek çok otomobil üreticisi tarafından yaygın kullanımda.
- Frekans
- 5,9 GHz ITS bandı.
- Standartlar
- SAE J2735, SAE J2945, ETSI TS 102 687.
- Örnek uygulamalar
- GM (ABD), VW (Avrupa), Toyota (Japonya).
- Teknoloji
- LTE-V2X (Rel. 14/15) ve 5G NR-V2X (Rel. 16) sidelink; şebekesiz çalışabilir.
- Standartlar
- 3GPP, SAE J3161/1.
- Teknik konular
- Kaynak çakışması, half-duplex çalışma, yakın-uzak (near-far) problemi.
DSRC ve C-V2X karşılaştırması
DSRC (IEEE 802.11p)
- Wi-Fi türevi, 5,9 GHz ITS bandında çalışır; Avrupa'daki karşılığı ITS-G5'tir.
- Kanal erişimi CSMA/CA ile yapılır; tipik menzil birkaç yüz metre ile yaklaşık 1 km arasıdır.
- Yol kenarı birimleri (RSU) gibi özel altyapı gerektirir.
C-V2X (LTE / 5G)
- 3GPP standardıdır; LTE-V2X (Rel-14) ile başlamış, 5G NR V2X (Rel-16) ile genişlemiştir.
- PC5: Şebekeden bağımsız, 5,9 GHz'de araçlar arası doğrudan haberleşme.
- Uu: Mevcut LTE/5G şebekesi üzerinden V2N haberleşmesi; gecikme şebeke yüküne bağlıdır.
| Özellik | DSRC | C-V2X |
|---|---|---|
| Standart | IEEE 802.11p (ITS-G5) | 3GPP LTE-V2X / 5G NR V2X |
| Frekans | 5,9 GHz ITS bandı | PC5: 5,9 GHz · Uu: hücresel bantlar (~600 MHz – 3,8 GHz) |
| Menzil | Birkaç yüz m – ~1 km | PC5 doğrudan kısa/orta menzil; Uu şebeke kapsaması kadar |
| Veri hızı | 3–27 Mbps (10 MHz kanal) | Teknoloji ve banda bağlı |
| Altyapı | Özel RSU ağı | RSU + mevcut hücresel şebeke |
| Kullanım | V2V, V2I | V2V, V2I, V2P, V2N |
V2X sisteminin bileşenleri
Araç üstü birim
DSRC radyosu veya LTE/5G C-V2X modülü, GNSS alıcısı ve işlemci. Araç verilerini yayınlar, çevreden gelen mesajları işler.
Yol kenarı birimi
V2X radyosu, yüksek kazançlı antenler ve kontrolcü. Kavşak ve yol kesimlerinde araçlarla haberleşir.
Backhaul
RSU'ları merkeze bağlayan hücresel veya fiber bağlantı. C-V2X mevcut hücresel altyapıyı kullanabilir.
Merkezi sunucu
Trafik verisini toplar, işler ve araçlara/altyapıya geri dağıtır.
Kimlik ve sertifika
Mesajların doğruluğu ve gizliliği için PKI tabanlı güvenlik altyapısı.
Konum ve zaman
Hassas konum ve zaman senkronizasyonu V2X mesajlarının temelidir. Bkz. RTK GNSS.
V2X anten seçimi
Yol kenarı birimleri (RSU)
- Yönlü antenler: Belirli bir yol kesimini veya sektörü kapsamak için; daha yüksek kazanç, daha uzun menzil.
- Çok yönlü antenler: Kavşaklar ve küçük alanlarda 360° kapsama; kazanç daha düşüktür.
- Hücresel geri bağlantı için ayrıca LTE/5G MIMO anteni, zaman senkronizasyonu için GNSS anteni.
Araç üstü birimler (OBU)
- 5,9 GHz V2X elemanı 360° görüş için tavanda, metal yüzeyin ortasına yakın konumlanmalıdır.
- LTE/5G, GNSS, Wi-Fi ve V2X elemanları çoğu zaman tek kombine anten gövdesinde bulunur.
- Elemanlar arası izolasyon ve kablo kaybı 5,9 GHz'de özellikle önemlidir.

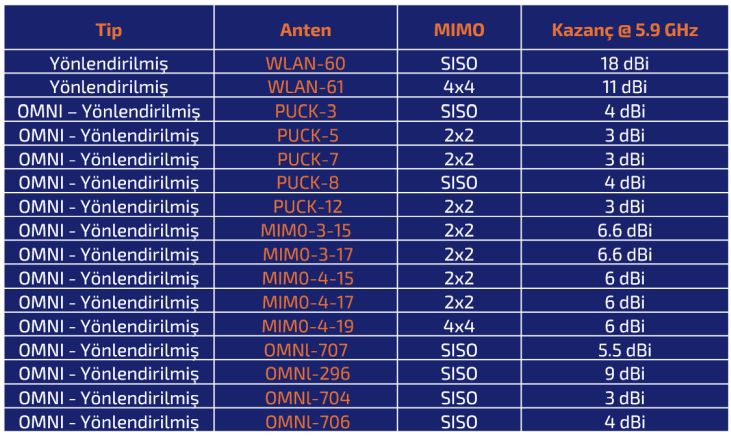

Poynting 5,9 GHz antenler: DSRC ve C-V2X (PC5)
| Tip | Anten | MIMO | Kazanç @ 5,9 GHz |
|---|---|---|---|
| Yönlü | WLAN-60 | SISO | 18 dBi |
| Yönlü | WLAN-61 | 4×4 | 11 dBi |
| Çok yönlü | PUCK-3 | SISO | 4 dBi |
| Çok yönlü | PUCK-5 | 2×2 | 3 dBi |
| Çok yönlü | PUCK-7 | 2×2 | 3 dBi |
| Çok yönlü | PUCK-8 | SISO | 4 dBi |
| Çok yönlü | PUCK-12 | 2×2 | 3 dBi |
| Çok yönlü | MIMO-3-15 | 2×2 | 6,6 dBi |
| Çok yönlü | MIMO-3-17 | 2×2 | 6,6 dBi |
| Çok yönlü | MIMO-4-15 | 2×2 | 6 dBi |
| Çok yönlü | MIMO-4-17 | 2×2 | 6 dBi |
| Çok yönlü | MIMO-4-19 | 4×4 | 6 dBi |
| Çok yönlü | OMNI-707 | SISO | 5,5 dBi |
| Çok yönlü | OMNI-296 | SISO | 9 dBi |
| Çok yönlü | OMNI-704 | SISO | 3 dBi |
| Çok yönlü | OMNI-706 | SISO | 4 dBi |

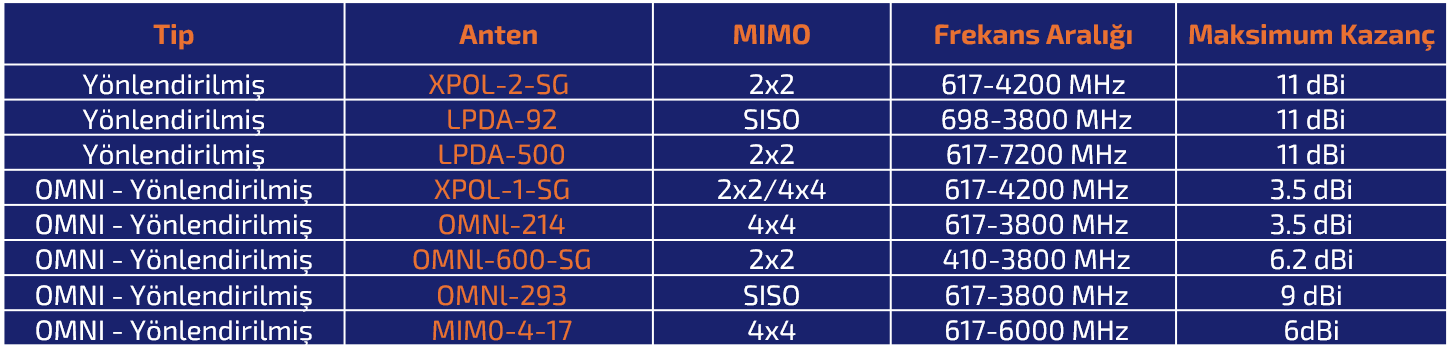

Poynting hücresel antenler: RSU geri bağlantı ve C-V2X (Uu)
| Tip | Anten | MIMO | Frekans aralığı | Maks. kazanç |
|---|---|---|---|---|
| Yönlü | XPOL-2-5G-V3 | 2×2 | 617–4200 MHz | 11 dBi |
| Yönlü | LPDA-92 | SISO (iki adet ile 2×2) | 698–3800 MHz | 11 dBi |
| Yönlü | LPDA-500 | SISO (iki adet ile 2×2) | 617–7200 MHz | 11 dBi |
| Çok yönlü | XPOL-1-5G+ | 2×2 / 4×4 | 617–4200 MHz | 3,5 dBi |
| Çok yönlü | OMNI-214 | 4×4 | 617–3800 MHz | 3,5 dBi |
| Çok yönlü | OMNI-600 | 2×2 | 410–3800 MHz | 6,2 dBi |
| Çok yönlü | OMNI-293 | SISO | 617–3800 MHz | 9 dBi |
| Çok yönlü | MIMO-4-17 | 4×4 | 617–6000 MHz | 6 dBi |
| Uygulama | Tipik konnektör | Not |
|---|---|---|
| RSU, dış ortam | N tipi (dişi) | Hava koşullarına dayanıklı, düşük kayıplı kablolarla uyumlu. |
| Araç anteni | SMA, FAKRA | Otomotiv uygulamalarında FAKRA yaygındır. |
| Test / düşük güç | SMA | Laboratuvar ve küçük RSU'lar. |
Kaynak: Poynting (12/2025) · poynting.tech
V2X anten ve haberleşme hakkında
V2X nedir?
V2X (Vehicle-to-Everything), aracın diğer araçlarla (V2V), yol altyapısıyla (V2I), yayalarla (V2P), mobil şebeke ve bulutla (V2N) ve elektrik şebekesiyle (V2G) kablosuz haberleşmesini kapsayan genel addır. Amaç trafik güvenliğini ve verimliliği artırmak ve otonom sürüşe altyapı sağlamaktır.
DSRC ile C-V2X arasındaki fark nedir?
DSRC, IEEE 802.11p tabanlı ve 5,9 GHz bandında çalışan Wi-Fi türevi bir teknolojidir; yol kenarı birimleri gibi özel altyapı gerektirir. C-V2X ise 3GPP tarafından tanımlanan LTE/5G tabanlı teknolojidir; araçlar arası doğrudan haberleşme için 5,9 GHz'de PC5 arayüzünü, şebeke üzerinden haberleşme için mevcut LTE/5G bantlarını (Uu) kullanır.
V2X için hangi frekanslar kullanılır?
Doğrudan araç haberleşmesi (DSRC/ITS-G5 ve C-V2X PC5) 5,9 GHz ITS bandında yapılır. V2N haberleşmesi ise operatörün LTE ve 5G bantları üzerinden, yaklaşık 600 MHz ile 3,8 GHz arasındaki hücresel frekanslarda gerçekleşir.
V2X antenleri araçta nereye monte edilir?
5,9 GHz V2X anteninin çevreyi 360° görebilmesi için genellikle araç tavanına, metal yüzeyin ortasına yakın monte edilir. Çoğu uygulamada hücresel (LTE/5G), GNSS ve Wi-Fi elemanlarıyla aynı gövdede kombine anten kullanılır.
Yol kenarı birimlerinde (RSU) hangi antenler kullanılır?
Belirli bir yol kesimini kapsamak için yönlü antenler, kavşak gibi 360° kapsama gereken noktalarda çok yönlü antenler tercih edilir. Hücresel geri bağlantı için ayrıca LTE/5G anteni ve zaman senkronizasyonu için GNSS anteni gerekir.
