698–3800 MHz Geniş Bant
2G, 3G, 4G/LTE ve 5G bantlarının yanı sıra 2,4 GHz WiFi ve 3,4–3,8 GHz bandını tek antenle kapsar; operatör değişse de anten değişmez.

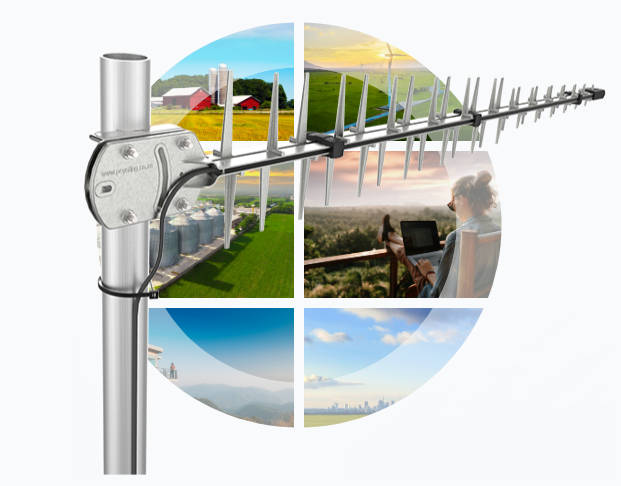

Poynting LPDA-92: 698–3800 MHz, 11 dBi Yönlü 4G/5G Anten
Poynting LPDA-92, 11 dBi kazançlı yönlü bir antendir. 4G/LTE ve 5G bantlarının yanı sıra WiFi, 3G ve GSM bantlarını da destekler. Sağlam yapısıyla bina içinde ve dışında her koşulda çalışır; endüstriyel, M2M ve ATM uygulamaları için uygundur.
LPDA-92 Öne Çıkan Özellikler
Tüm hücresel bantları ve WiFi'yi destekleyen, suya dayanıklı ve sağlam bir yönlü anten.
11 dBi Tepe Kazancı
Log-periyodik (LPDA) yapısıyla yönlü ve yüksek kazançlıdır; baz istasyonundan uzak, zayıf sinyalli noktalarda bağlantıyı güçlendirir.
Zor Koşullara Dayanıklı
Sağlam tasarımı ve IP65 koruması sayesinde bina içinde ve dışında, her türlü hava koşulunda çalışır.
Hazır Kablo ve Konnektör
7 m düşük kayıplı HDF-195 kablo ve SMA erkek konnektör ile router veya modeme doğrudan bağlanır.
4G/LTE ve 5G için İki Anten Gerekir
LPDA-92 tek portlu (SISO) bir antendir. 4G/LTE ve 5G router'lar 2×2 MIMO çalıştığı için iki anten girişi bulunur; tam performans için iki adet LPDA-92 kullanılır.
İki anten aynı direğe monte edilir ve ikisi de aynı baz istasyonuna yönlendirilir. Antenlerden biri yatay, diğeri dikey kutuplanmada (kendi ekseni etrafında 90° döndürülmüş olarak) takılır; böylece iki MIMO kanalı birbirinden ayrılır.
5G RedCap
5G RedCap (Reduced Capability) desteğiyle bu anten, dengeli performans ve güç tüketimi gerektiren IoT ve benzeri uygulamalar için verimli ve ekonomik 5G bağlantısı sağlar. Not: SISO çözümlerle yapılan 5G RedCap kurulumlarında en iyi performans ve güvenilir çalışma için iki SISO anten gerekir.

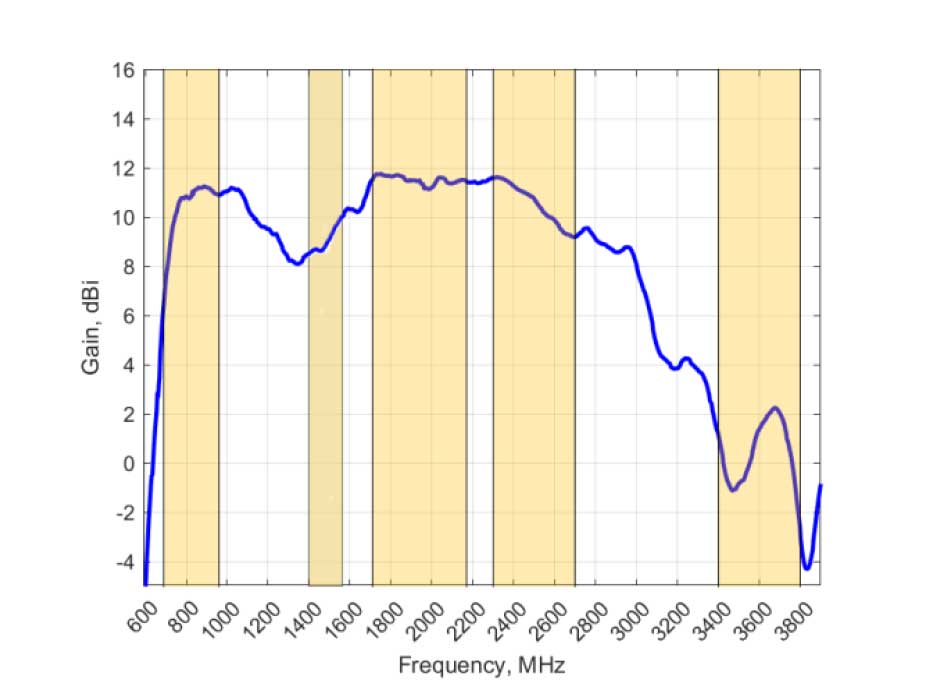

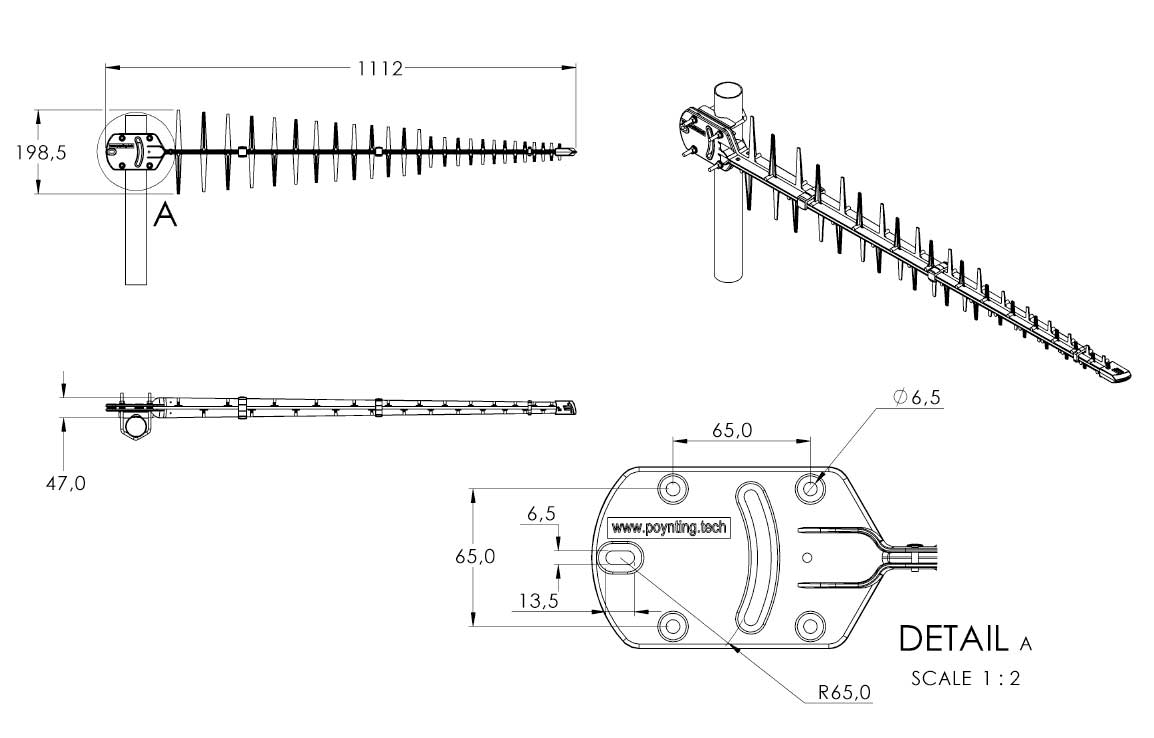

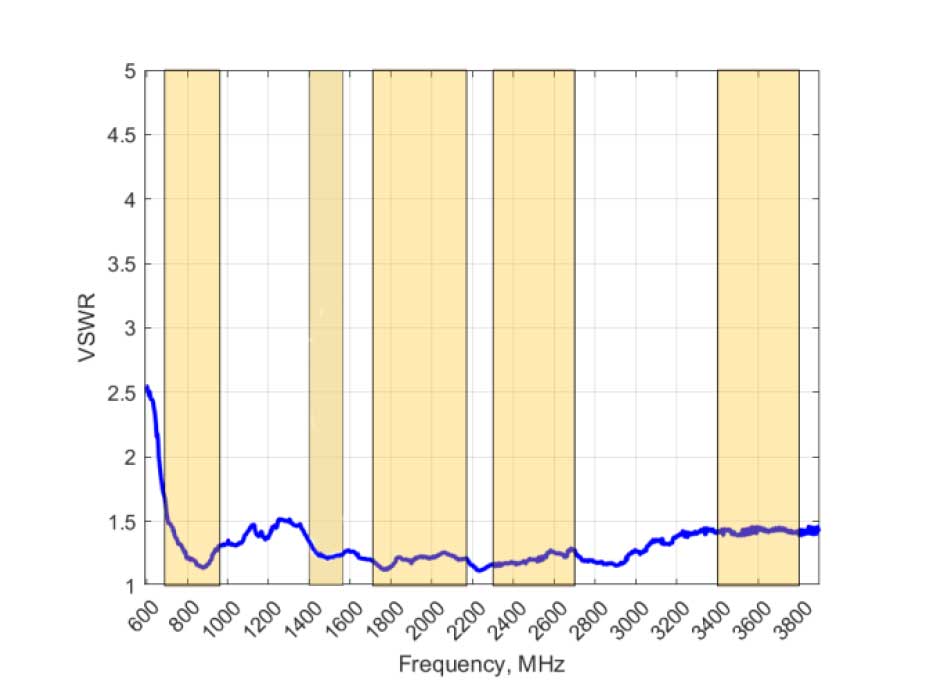

LPDA-92 Kazanç, VSWR ve Ölçüler
Üreticinin 698–3800 MHz aralığındaki kazanç ve VSWR eğrileri ile teknik çizimi. Büyütmek için görsele tıklayın.
Poynting LPDA-92 Teknik Özellikleri
| Frekans aralığı | 698–3800 MHz |
|---|---|
| Tepe kazancı | 11 dBi (±0,5 dB), kablo kaybı hariç |
| Anten tipi | Yönlü, log-periyodik dipol dizisi (LPDA), SISO |
| Kutuplanma | Doğrusal |
| Hüzme genişliği (azimut / elevasyon) | 50° / 55° |
| Ön-arka oranı (F/B) | 20 dB (±3 dB) |
| Giriş empedansı | 50 Ohm (nominal) |
| Güç | 10 W |
| Kablo | HDF-195, 7 m |
| Konnektör | SMA erkek |
| Boyutlar (U × G × Y) | 1100 × 180 × 60 mm |
| Ağırlık | 1290 g |
| Montaj | Direk montajı; paslanmaz çelik braket, 60 mm direk çapına kadar |
| Rüzgâr dayanımı | 160 km/sa |
| Çalışma sıcaklığı | −40 °C … +70 °C |
| Koruma sınıfı | IP65 (NEMA 4X) |
| Ürün kodu | A-LPDA-0092 |
Uygulama Alanları
- Baz istasyonundan uzak, zayıf sinyalli alanlar
- Kırsal evler, çiftlikler ve tarım uygulamaları
- Uzak ölçüm (telemetri) sistemleri ve WiFi bağlantıları
- ATM ve M2M uygulamaları
- Rüzgâr ve güneş enerjisi sahaları
- Endüstriyel tesisler
Üretici bilgileri için Poynting LPDA-92 ürün sayfasına bakabilirsiniz. 617–7200 MHz aralığını ve Wi-Fi 6E bandını kapsayan daha geniş bantlı model için Poynting LPDA-500 sayfasına, yönlü antenlerde XPOL yapısı için Neden XPOL Teknolojisi sayfasına bakabilirsiniz.
Poynting LPDA-92 Sık Sorulan Sorular
Poynting LPDA-92 hangi frekansları destekler?
LPDA-92, 698–3800 MHz aralığını kesintisiz kapsar. Bu aralık 2G, 3G, 4G/LTE ve 5G bantlarının büyük bölümünü, 2,4 GHz WiFi bandını ve 3,4–3,8 GHz bandını içerir.
4G/LTE için neden iki adet LPDA-92 gerekir?
LPDA-92 tek portlu (SISO) bir antendir. 4G/LTE ve 5G router'lar 2×2 MIMO çalıştığı için iki anten girişine sahiptir; tam performans için iki adet LPDA-92 kullanılır ve antenler aynı yöne bakacak şekilde, biri yatay, diğeri dikey kutuplanmada monte edilir.
LPDA-92 hangi durumlarda tercih edilir?
Baz istasyonundan uzak, sinyalin zayıf veya kararsız olduğu noktalarda tercih edilir. Yönlü ve yüksek kazançlı olduğu için baz istasyonuna doğru yönlendirilmesi gerekir.
LPDA-92 dış ortamda kullanılabilir mi?
Evet. IP65 koruma sınıfına sahiptir, −40 °C ile +70 °C arasında çalışır ve 160 km/sa rüzgâra dayanacak şekilde tasarlanmıştır.
