617–7200 MHz Ultra Geniş Bant
4G/LTE ve 5G bantlarının tamamını, 2,4 GHz ile 5–7,2 GHz WiFi bantlarını (Wi-Fi 6E dahil) tek antenle kapsar.

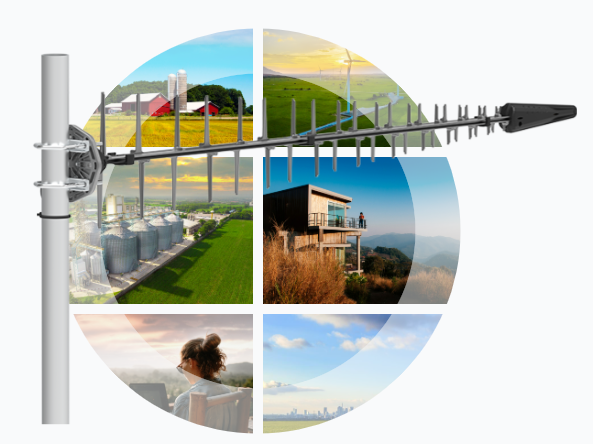

Poynting LPDA-500: 617–7200 MHz, 11 dBi Yönlü 4G/5G Anten
Poynting LPDA-500, 617 MHz'den 7200 MHz'e kadar kesintisiz çalışan, yüksek kazançlı ve ultra geniş bantlı bir log-periyodik (LPDA) antendir. 5G, 4G/LTE ve Wi-Fi 6E için tasarlanmıştır; tüm bant boyunca kararlı performansıyla geleceğe hazır bir çözümdür.
LPDA-500 Öne Çıkan Özellikler
2G, 3G, 4G ve 5G ile uyumlu, WiFi bantlarını da kapsayan dayanıklı bir yönlü anten.
11 dBi Tepe Kazancı
Log-periyodik (LPDA) yapısıyla yönlü ve yüksek kazançlıdır; tüm bant boyunca kararlı performans sunar.
Ayarlanabilir Yeni Braket
Anten dikey, yatay veya ±45° kutuplanmada monte edilebilir; iki antenle MIMO kurulumu kolaylaşır.
IP65 Dayanıklı Tasarım
Toza ve suya karşı korumalı, sağlamlaştırılmış yapı; −40 °C ile +80 °C arasında çalışır.
MIMO için İki Anten, Ayarlanabilir Braket
LPDA-500 tek portlu (SISO) bir antendir. 4G/LTE ve 5G router'lar 2×2 MIMO çalıştığı için tam performans için iki adet LPDA-500 kullanılır ve ikisi de aynı baz istasyonuna yönlendirilir.
Ayarlanabilir braket sayesinde iki anten birbirine dik kutuplanmada kolayca monte edilir.
- Dikey + Yatay — bir anten dikey, diğeri yatay kutuplanmada
- +45° / −45° — iki anten çapraz (slant) kutuplanmada
- Tek anten — SISO veya tek girişli cihazlar için
5G RedCap
5G RedCap (Reduced Capability) desteğiyle bu anten, dengeli performans ve güç tüketimi gerektiren IoT ve benzeri uygulamalar için verimli ve ekonomik 5G bağlantısı sağlar. Not: SISO çözümlerle yapılan 5G RedCap kurulumlarında en iyi performans ve güvenilir çalışma için iki SISO anten gerekir.

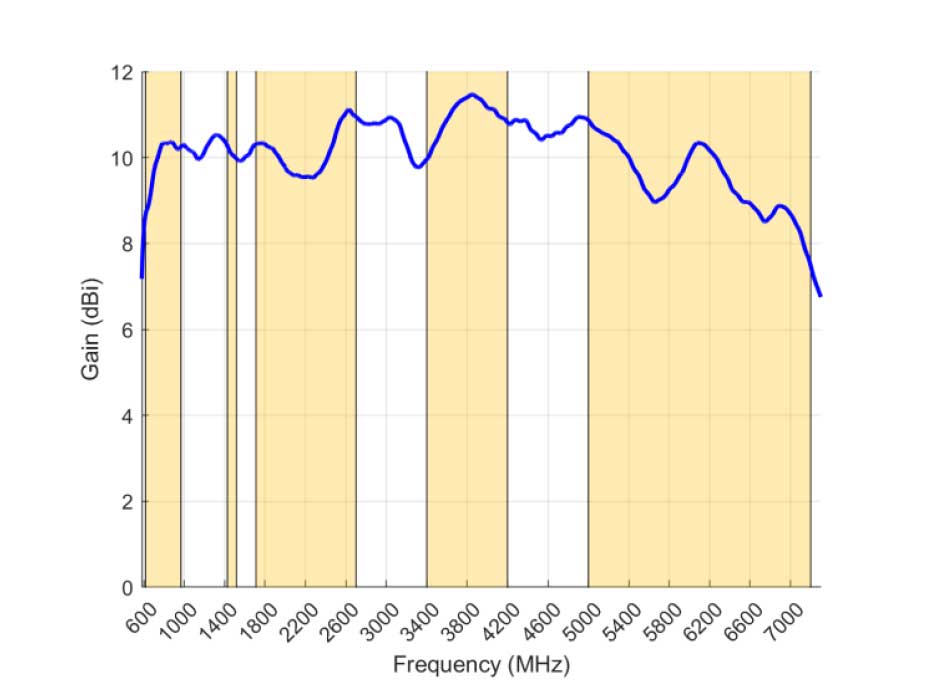

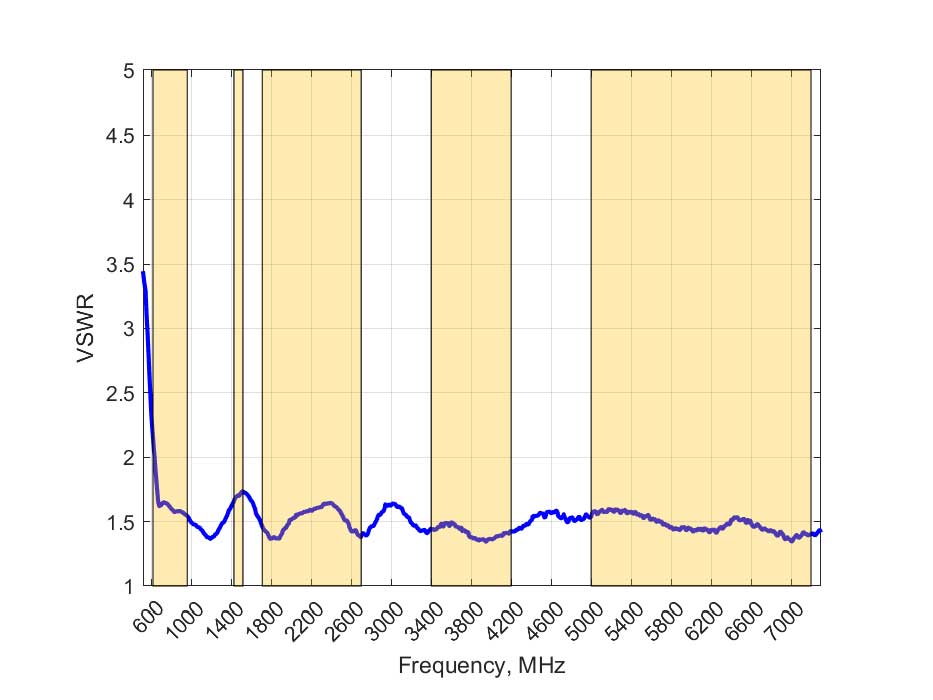

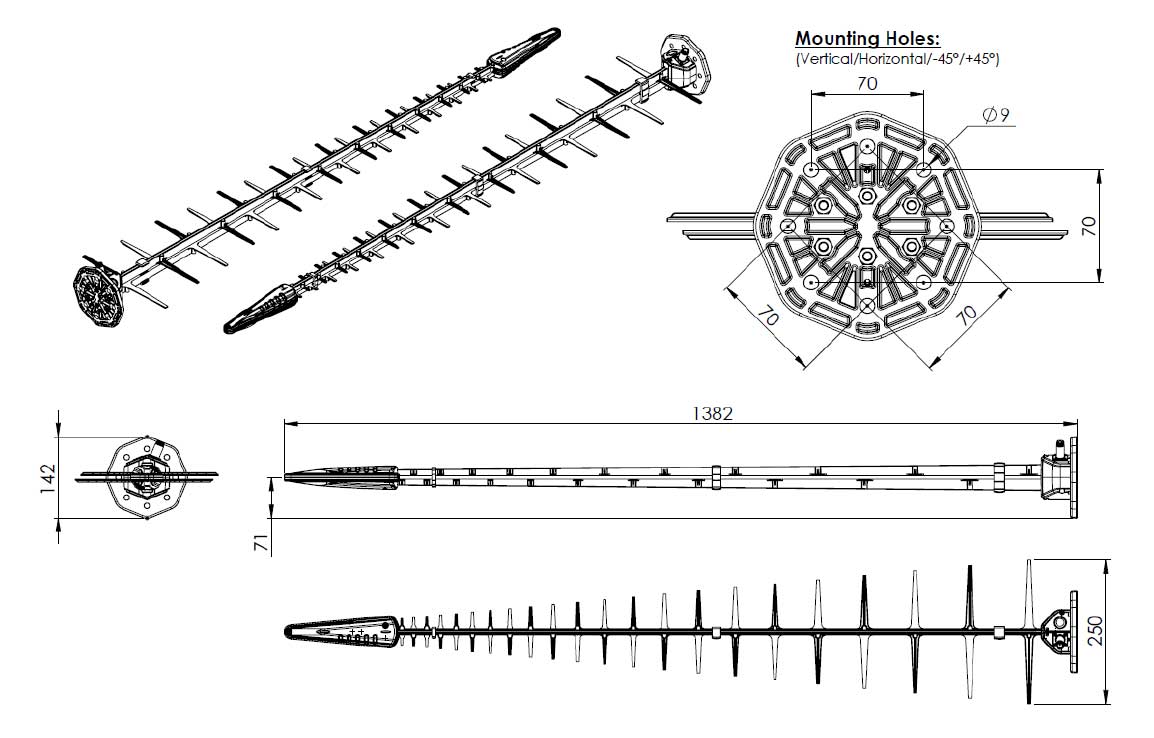

LPDA-500 Kazanç, VSWR ve Ölçüler
Üreticinin kazanç ve VSWR eğrileri ile teknik çizimi. Büyütmek için görsele tıklayın.
Poynting LPDA-500 Teknik Özellikleri
| Frekans aralığı | 617–7200 MHz |
|---|---|
| Tepe kazancı | 11 dBi (kablo kaybı hariç) |
| Anten tipi | Yönlü, log-periyodik dipol dizisi (LPDA), SISO |
| Kutuplanma | Doğrusal; braket ile dikey, yatay veya ±45° |
| Port sayısı | 1 |
| Konnektör | N tipi dişi |
| Kablo | Dahil değil |
| WiFi standartları | 802.11g/n/ac/ax (Wi-Fi 6 ve 6E) |
| Montaj | Direk veya duvar; ayarlanabilir braket |
| Çalışma sıcaklığı | −40 °C … +80 °C |
| Koruma sınıfı | IP65 |
| Renk | Gümüş |
| Ambalaj boyutu | 1385 × 250 × 145 mm |
| Ambalajlı ağırlık | 3,34 kg |
| Ürün kodu | A-LPDA-0500-V1-01 |
| EAN | 6009710925447 |
Uygulama Alanları
- Sabit kablosuz erişim (FWA) için dış ortam anteni
- Ev ve iş yerlerinde 4G/5G internet
- Endüstriyel ve ticari 4G/5G ve WiFi bağlantıları
- Kentsel ve kırsal konutlarda sinyal iyileştirme
- Tarımda 4G/5G ve WiFi veri dağıtımı
- Petrol ve doğal gaz sahalarında haberleşme
- Tekrarlayıcı (repeater) ve kapsama güçlendirici sistemler
Üretici bilgileri için Poynting LPDA-500 ürün sayfasına bakabilirsiniz.
LPDA-500 ve LPDA-92 Karşılaştırması
İki model de 11 dBi tepe kazançlı yönlü LPDA antendir; fark bant genişliği, bağlantı ve brakettedir.
| Özellik | LPDA-500 | LPDA-92 |
|---|---|---|
| Frekans aralığı | 617–7200 MHz | 698–3800 MHz |
| Tepe kazancı | 11 dBi | 11 dBi |
| 5–7,2 GHz WiFi (Wi-Fi 6E) | Var | Yok |
| 617–698 MHz (Band 71) | Var | Yok |
| Konnektör / kablo | N tipi dişi, kablo dahil değil | SMA erkek, 7 m HDF-195 kablo |
| Braket | Ayarlanabilir: dikey, yatay, ±45° | Standart direk braketi |
| Çalışma sıcaklığı | −40 °C … +80 °C | −40 °C … +70 °C |
Diğer model için Poynting LPDA-92 sayfasına bakabilirsiniz.
Poynting LPDA-500 Sık Sorulan Sorular
Poynting LPDA-500 hangi frekansları destekler?
LPDA-500, 617–7200 MHz aralığını kapsar. Bu aralık 4G/LTE ve 5G bantlarını (617 MHz'den 4200 MHz'e kadar) ve 2,4 GHz ile 5–7,2 GHz WiFi bantlarını içerir.
LPDA-500 ile LPDA-92 arasındaki fark nedir?
İkisi de 11 dBi tepe kazançlı yönlü LPDA antendir. LPDA-500 daha geniş banda sahiptir (617–7200 MHz; LPDA-92: 698–3800 MHz), N tipi dişi konnektörle ve kablosuz gelir, ayarlanabilir braketi sayesinde ±45° dahil farklı kutuplanmalarda monte edilebilir.
4G/5G router için kaç adet LPDA-500 gerekir?
LPDA-500 tek portlu (SISO) bir antendir. 2×2 MIMO çalışan 4G/5G router'larda tam performans için iki adet kullanılır; antenler birbirine dik kutuplanmada (dikey/yatay veya +45°/−45°) monte edilir.
LPDA-500 için hangi kablo kullanılmalı?
Anten N tipi dişi konnektörle gelir, kablo dahil değildir. Router'a kadar olan mesafeye göre düşük kayıplı bir koaksiyel kablo seçilmelidir; kablo uzadıkça ve frekans yükseldikçe kayıp artar.
