Kentsel ve Kırsal Yerleşim Antenleri Ev, Ofis ve Kırsalda 4G/5G
Şehirde sinyal binaya giremez, kırsalda baz istasyonu çok uzaktadır. İki sorunun çözümü de antenleri dışarı, doğru yere taşımaktır. Kentsel ve kırsal yerleşim antenleri; ev, ofis, villa ve uzak sahalardaki 4G/5G router'lar için yönlü ve çok yönlü Poynting anten çözümlerini kapsar.
- 617–6000 MHz
- 2×2 ve 4×4 MIMO
- 11 dBi yönlü
- X-pol çapraz polarizasyon
- Dış ortam router muhafazası
Kentsel ve kırsal yerleşimde bağlantı sorunu
Kentsel yerleşim
Şehirde operatör kapsaması vardır, ancak sinyal binanın içine girerken büyük kayba uğrar.
- Beton, çelik ve enerji verimli (metal kaplı) camlar sinyali zayıflatır.
- Bodrum, iç oda ve metal pano içindeki router'lar zayıf sinyal alır.
- Çok sayıda baz istasyonu ve yoğun trafik girişime (düşük SINR) yol açar.
Kırsal yerleşim
Kırsalda sorun kapsamadır: baz istasyonu kilometrelerce uzakta ve arazi engellidir.
- Sinyal seviyesi (RSRP) düşüktür, bağlantı sık kopar.
- Düşük frekans bantları (700/800/900 MHz) uzak mesafede belirleyicidir.
- Tepe, ağaç ve binalar görüş hattını keser.
Hangi anten, hangi durumda?
Şehir içi, baz istasyonu yönü bilinmiyor. Çok yönlü X-pol anten her yönden sinyal toplar: XPOL-1-5G+ veya OMNI-600.
Kırsal, baz istasyonu uzakta ve tek yönde. Yüksek kazançlı yönlü anten: XPOL-2-5G-V3 (2×2) veya XPOL-24 (4×4).
Çok uzak saha, geniş frekans aralığı. İki adet LPDA-92 veya LPDA-500 ile yatay + dikey polarizasyonlu 2×2 MIMO.
Router dışarıda, antenin hemen yanında olsun. Router'ı içinde taşıyan ePoynt dış ortam muhafazası; içeriye yalnızca Ethernet iner.
Wi-Fi bahçeye, depoya veya ikinci binaya ulaşsın. Dış ortam Wi-Fi antenleri: OMNI-702 … OMNI-707.
Küçük, darbeye dayanıklı, görünmeyen anten. PUCK ailesi: hücresel, Wi-Fi ve GNSS seçenekleriyle.
Yönlü ve çok yönlü anten farkı, X-pol ile yatay/dikey polarizasyonun karşılaştırması için FWA polarizasyon rehberine bakın. Kurulumdan önce sahadaki RSRP, RSRQ ve SINR değerlerini ölçmek doğru seçimi kolaylaştırır.
Kentsel ve kırsal yerleşim için Poynting antenler
Çok yönlü (omni) antenler Kentsel
XPOL-1-5G+
Çapraz polarizasyonlu çok yönlü 5G anten.
- 410–6000 MHz
- 6 dBi (2×2) · 7 dBi (4×4)
- Direk, duvar, pencere · IP65
OMNI-600
Geniş bantlı çok yönlü 2×2 MIMO anten.
- 410–3800 MHz
- 6,2 dBi · 2×2 MIMO
- Direk ve duvar montajı
Yönlü antenler Kırsal
XPOL-2-5G-V3
Çapraz polarizasyonlu yönlü 2×2 MIMO anten.
- 617–4200 MHz
- 11 dBi · 2×2 MIMO
- Direk, duvar, pencere

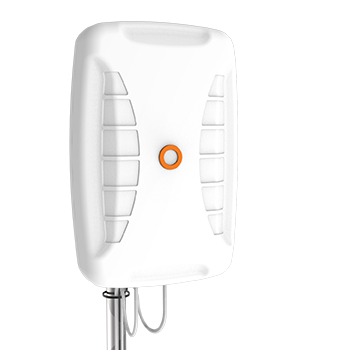

XPOL-24
Yönlü 4×4 MIMO panel anten.
- 617–4200 MHz
- 11 dBi · 4×4 MIMO
- IP65 · BRKT-62 ile montaj
LPDA-92
Log-periyodik geniş bant yönlü anten.
- 698–3800 MHz
- 11 dBi · SISO
- İki adet ile 2×2 MIMO
LPDA-500
617–7200 MHz kesintisiz yönlü anten.
- 617–7200 MHz
- 11 dBi · SISO
- 5G, Wi-Fi 6E/7 bantları dahil
Dış ortam router muhafazası (ePoynt CPE)
ePoynt, anteni ve 4G/5G router'ı aynı dış ortam kutusunda birleştirir. Router antenin hemen arkasında durduğu için koaksiyel kablo kaybı ortadan kalkar; binaya yalnızca Ethernet (PoE) kablosu girer. 185 × 145 × 45 mm'ye kadar router'lar sığar.
| Model | Frekans | Tepe kazanç | Işıma | MIMO | Broşür |
|---|---|---|---|---|---|
| EPNT-1 | 617–3800 MHz | 5 dBi | Çok yönlü | 2×2 / 4×4 | |
| EPNT-2 | 617–4200 MHz | 11 dBi | Yönlü | 2×2 | |
| EPNT-4 | 617–4200 MHz | 3 dBi | Çok yönlü | 4×4 |
Kırsal sahada EPNT-2 uygulaması: AMIT VHG87B + Poynting EPNT-2 saha örneği.
Dış ortam Wi-Fi antenleri
| Model | Frekans | Tepe kazanç | Kullanım | Broşür |
|---|---|---|---|---|
| OMNI-702 | 2,4 GHz | 8 dBi | Uzun menzilli 2,4 GHz | |
| OMNI-703 | 2,4 GHz | 4 dBi | Kompakt 2,4 GHz | |
| OMNI-704 | 5 GHz | 4 dBi | Kompakt 5 GHz | |
| OMNI-705 | 5 GHz | 7,5 dBi | Uzun menzilli 5 GHz | |
| OMNI-706 | 2,4 – 6 GHz | 5,5 dBi | Çift bant | |
| OMNI-707 | 2,4 ve 5 GHz | 5,5 dBi | Çift bant |
Kompakt antenler
PUCK ailesi
Kompakt, darbeye dayanıklı, IP69K antenler.
- 617–6000 MHz hücresel
- Wi-Fi ve GNSS seçenekleri
- 9 model: PUCK-1 … PUCK-14
Doğru kurulum, doğru performans
Yükseklik
Anten ne kadar yüksekte ve engelden uzaksa sinyal o kadar iyidir. Kırsalda birkaç metrelik direk farkı belirleyici olabilir.
Yön
Yönlü anteni baz istasyonuna çevirin; en iyi SINR'yi veren yönü ölçerek ayarlayın. Ayrıntı: yönlü anten ayarı.
Kablo
Kablo kısa ve düşük kayıplı olmalı; uzun hatlarda router'ı antene yaklaştırın ya da ePoynt kullanın. Ayrıntı: anten kablosunun önemi.
MIMO
Router'ın bütün anten portlarını bağlayın. 4×4 destekli router'da 4×4 anten, 2×2'ye göre belirgin hız kazancı sağlar.
Yıldırım koruması
Çatı ve direk kurulumlarında topraklama ve her kabloya yıldırım tutucu. Ayrıntı: anten yıldırım koruma.
Enerji
İyi sinyalde router daha düşük verici gücüyle çalışır ve bağlantıyı daha az tekrar kurar; bu da tüketimi ve ısınmayı azaltır.
Kentsel ve kırsal yerleşim antenleri hakkında
Yönlü mü, çok yönlü mü anten seçmeliyim?
Baz istasyonu uzaktaysa ve yönü belliyse yönlü anten daha yüksek kazanç sağlar. Şehir içinde, birden fazla baz istasyonunun olduğu ve yönün belirsiz olduğu yerlerde çok yönlü anten daha kararlı sonuç verir.
Harici anten hızı ne kadar artırır?
Sabit bir oran verilemez; sonucu sahadaki sinyal seviyesi, kalitesi (SINR) ve baz istasyonu yükü belirler. Bina içinde zayıf sinyal alan bir router'da anteni dışarı taşımak genellikle belirgin iyileşme sağlar.
Router'ım hangi anteni destekler?
Router'ın anten port sayısına (2 veya 4) ve konnektör tipine (SMA, TS-9) bakın. Port sayısı kadar MIMO anten seçin; gerekiyorsa adaptör kullanın.
Kırsalda hangi frekans önemlidir?
Uzak mesafede 700, 800 ve 900 MHz gibi düşük bantlar belirleyicidir. Seçilen antenin bu bantlarda iyi kazanç vermesi gerekir; Poynting antenleri 617 MHz'ten itibaren kapsar.
Pencereye monte anten işe yarar mı?
Evet, özellikle şehir içinde. Ancak metal kaplı enerji verimli camlar sinyali zayıflatabilir; bu durumda anteni dışarıya, pencere kenarına veya duvara almak daha iyi sonuç verir.
