4G/5G Uygulamalarında Anten Kablosu Kaybı ve Doğru RF Kablo Seçimi

Yüksek performanslı bir 4G/5G anten ve gelişmiş bir router kullanmak, tek başına iyi bir RF bağlantısını garanti etmez. Anten ile router arasındaki koaksiyel kablo, konnektörler ve adaptörler de toplam RF sisteminin bir parçasıdır.

Koaksiyel kabloda RF sinyali ilerlerken iletken, dielektrik ve diğer fiziksel kayıp mekanizmaları nedeniyle sinyal seviyesi azalır. Bu zayıflama attenuation olarak adlandırılır ve dB cinsinden ifade edilir. Kablo uzadıkça ve çalışma frekansı yükseldikçe bu kayıp genellikle artar.

Bu nedenle antenin katalogda belirtilen kazancı ile router girişinde elde edilen gerçek RF seviyesi aynı değildir. Anten kazancı ile kablo ve bağlantı kayıpları birlikte değerlendirilmelidir.

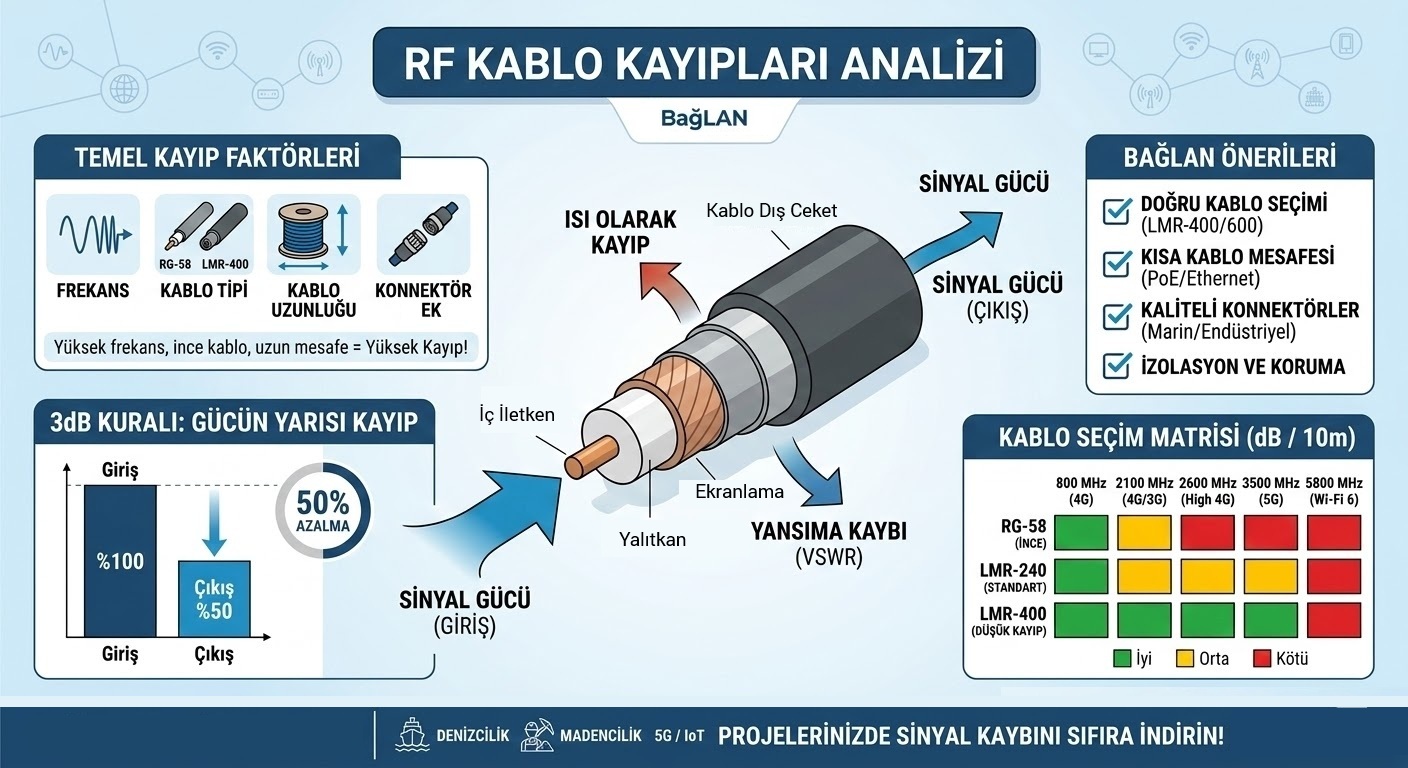

Kablo Kayıpları ve RF Sistem Performansı

3 dB KURALI

3 dB Kayıp Neden Önemlidir?

RF güç hesabında yaklaşık 3 dB kayıp, gücün yarıya düşmesine karşılık gelir.

Örneğin anten ile router arasındaki toplam kablo ve bağlantı kaybı 3 dB ise, anten çıkışındaki RF gücünün yaklaşık yarısı router girişine ulaşır.

3 dB kayıp ≈ RF gücünün %50'sinin kaybı
6 dB kayıp ≈ başlangıç gücünün yaklaşık dörtte birinin kalması
10 dB kayıp ≈ başlangıç gücünün yaklaşık onda birinin kalması

dB değerleri doğrusal değil, logaritmiktir. Bu nedenle birkaç dB'lik ilave kayıp bile RF link bütçesinde önemli olabilir.

FREKANS VE KAYIP

Frekans Yükseldikçe Kablo Kaybı Artar

Aynı koaksiyel kablonun zayıflaması frekansa bağlıdır. Bir kablo düşük hücresel bantlarda kabul edilebilir kayıp gösterirken, daha yüksek 4G/5G ve Wi-Fi frekanslarında çok daha fazla kayıp oluşturabilir.

800–900 MHz gibi düşük hücresel bantlarda kayıp daha düşüktür.
1800–2600 MHz LTE bantlarında kayıp artar.
3,4–3,8 GHz 5G orta bant uygulamalarında kablo seçimi daha kritik hale gelir.
5 GHz Wi-Fi uygulamalarında koaksiyel kablo kaybı daha da yükselir.

“5G kablosu” şeklinde tek bir kablo sınıfı yoktur. Kablo seçiminde frekans, uzunluk ve izin verilen toplam RF kaybı birlikte değerlendirilmelidir.

Temel yaklaşım: RF kablosu yalnızca anten ile router arasında fiziksel bağlantı sağlayan bir iletken değildir. Kablo tipi, uzunluğu, çalışma frekansı, konnektörler ve montaj kalitesi anten sisteminin router'a ulaştırabildiği gerçek RF performansını doğrudan etkiler.

LMR-195, LMR-240 ve LMR-400 Kablo Kayıpları

Koaksiyel kablo kaybı yalnızca kablo uzunluğuna değil, çalışma frekansına ve kullanılan kablo tipine de bağlıdır. Aynı uzunluktaki iki farklı RF kablosu, özellikle yüksek frekanslarda çok farklı zayıflama değerleri oluşturabilir.

Aşağıdaki değerler, Times Microwave Systems tarafından verilen tipik kablo zayıflama değerleri esas alınarak hesaplanmıştır. Değerler yalnızca kablo kaybını gösterir; konnektör, adaptör ve diğer RF bağlantı kayıpları dahil değildir.

LMR-195

İnce ve Esnek Yapı – Kısa Kablo Mesafeleri

Frekans	Tipik Kayıp / 100 m	5 m Kayıp	10 m Kayıp	20 m Kayıp
900 MHz	36.5 dB	1.83 dB	3.65 dB	7.30 dB
1800 MHz	52.4 dB	2.62 dB	5.24 dB	10.49 dB
2500 MHz	62.4 dB	3.12 dB	6.24 dB	12.48 dB
3400 MHz	73.5 dB	3.68 dB	7.35 dB	14.70 dB
5800 MHz	98.1 dB	4.91 dB	9.81 dB	19.62 dB

LMR-195, kısa ve esnek bağlantılarda pratik olabilir; ancak uzun kablo mesafelerinde ve özellikle 3 GHz üzerindeki frekanslarda kayıp hızla büyür.

LMR-240

Esneklik ve RF Kaybı Arasında Orta Seviye Çözüm

Frekans	Tipik Kayıp / 100 m	5 m Kayıp	10 m Kayıp	20 m Kayıp
900 MHz	24.8 dB	1.24 dB	2.48 dB	4.96 dB
1800 MHz	35.6 dB	1.78 dB	3.56 dB	7.13 dB
2500 MHz	42.4 dB	2.12 dB	4.24 dB	8.48 dB
3400 MHz	50.0 dB	2.50 dB	5.00 dB	10.00 dB
5800 MHz	66.8 dB	3.34 dB	6.68 dB	13.35 dB

LMR-240, LMR-195'e göre daha düşük kayıp sağlar; ancak uzun 5G orta bant kablo mesafelerinde kayıp yine önemli seviyelere ulaşabilir.

LMR-400

Daha Uzun Mesafeler İçin Düşük Kayıplı RF Kablo

Frekans	Tipik Kayıp / 100 m	5 m Kayıp	10 m Kayıp	20 m Kayıp
900 MHz	12.8 dB	0.64 dB	1.28 dB	2.56 dB
1800 MHz	18.6 dB	0.93 dB	1.86 dB	3.71 dB
2500 MHz	22.2 dB	1.11 dB	2.22 dB	4.44 dB
3400 MHz	26.3 dB	1.31 dB	2.63 dB	5.26 dB
5800 MHz	35.5 dB	1.78 dB	3.55 dB	7.10 dB

LMR-400, özellikle uzun kablo mesafelerinde LMR-195 ve LMR-240'a göre belirgin biçimde daha düşük RF kaybı sağlar; ancak daha kalın ve daha az esnek bir kablodur.

10 Metre Kabloda Hızlı Karşılaştırma

Frekans	LMR-195	LMR-240	LMR-400
900 MHz	3.65 dB	2.48 dB	1.28 dB
1800 MHz	5.24 dB	3.56 dB	1.86 dB
2500 MHz	6.24 dB	4.24 dB	2.22 dB
3400 MHz – 5G Orta Bant	7.35 dB	5.00 dB	2.63 dB
5800 MHz – 5 GHz Wi-Fi	9.81 dB	6.68 dB	3.55 dB

Temel yaklaşım: RF kablo tipi yalnızca kablonun fiziksel kalınlığına veya montaj kolaylığına göre seçilmemelidir. Çalışma frekansı, kablo uzunluğu, kabul edilebilir toplam link bütçesi kaybı, mekanik montaj koşulları ve MIMO kablo sayısı birlikte değerlendirilmelidir. Bu nedenle LMR-400 uzun veya yüksek frekanslı uygulamalarda önemli avantaj sağlayabilir; ancak her uygulama için otomatik olarak zorunlu değildir.

Not: Değerler Times Microwave Systems LMR-195, LMR-240 ve LMR-400 için +25 °C ortamda verilen tipik zayıflama verilerinden türetilmiştir. Gerçek sistemde konnektörler, adaptörler, üretim toleransları, sıcaklık, montaj ve kablo versiyonu nedeniyle ilave farklılıklar oluşabilir.

MIMO Sistemlerinde Anten Kabloları Aynı Uzunlukta Olmalı mı?

2×2 ve 4×4 MIMO sistemlerde router, birden fazla bağımsız RF yolunu aynı haberleşme bağlantısının parçası olarak kullanır. Bu nedenle anten elemanlarının yanında, bu elemanları router'a bağlayan koaksiyel kabloların oluşturduğu RF kayıpları arasındaki denge de önemlidir.

MIMO anten kablolarının milimetrik olarak tamamen aynı uzunlukta olması genel bir zorunluluk değildir. Ancak aynı MIMO sistemine ait RF yollarında aynı kablo tipinin kullanılması ve kablo uzunluklarının mümkün olduğunca birbirine yakın tutulması, kanallar arasındaki gereksiz kayıp farklarını azaltan iyi bir mühendislik uygulamasıdır.

KABLO UZUNLUĞU

Neden Benzer Uzunluklar Tercih Edilir?

Aynı kablo tipinde uzunluk arttıkça RF zayıflaması da artar. MIMO yollarından birinin diğerlerinden belirgin biçimde daha uzun olması, router girişinde farklı sinyal seviyeleri oluşmasına neden olabilir.

MIMO kanalları arasındaki RF kayıp farkı azaltılır.
Anten elemanlarının sağladığı sinyaller router'a daha dengeli ulaşır.
Kurulum ve hata analizi daha öngörülebilir hale gelir.
Farklı kablo tiplerinin oluşturacağı ek belirsizlik önlenir.

Aynı MIMO grubundaki kablolarda benzer tip ve benzer uzunluk kullanılması, özellikle yüksek frekanslarda daha önemli hale gelir.

KAYIP DENGESİ

Asıl Sorun Uzunluk Değil, RF Kayıp Farkıdır

Kablo uzunluklarının farklı olmasının temel etkilerinden biri, RF yolları arasında attenuation imbalance, yani zayıflama farkı oluşturmasıdır.

Daha uzun kabloda daha fazla RF kaybı oluşur.
Frekans yükseldikçe metre başına kayıp artar.
Aynı fiziksel uzunluk farkı 700–900 MHz'de küçük, 3.5 GHz civarında daha büyük etki oluşturabilir.
İnce kablolarda uzunluk farkının etkisi daha belirgin olabilir.

Bu nedenle “3 metre fark önemlidir / önemsizdir” şeklinde sabit bir kural vermek doğru değildir; önce kablo tipi ve çalışma frekansı bilinmelidir.

FAZ VE GECİKME

Kabloların Fazlarının Birebir Eşit Olması Gerekir mi?

Hücresel MIMO sistemlerde bağımsız RF yollarının aynı elektriksel fazda router'a ulaşması genel bir gereksinim değildir. Kablosuz kanalın kendisi zaten çok yollu yayılım nedeniyle farklı faz ve gecikmelere sahip sinyaller içerir.

MIMO alıcıları farklı RF yollarını ayrı ayrı işler.
Küçük kablo uzunluğu farkları tek başına MIMO'nun çalışmasını engellemez.
Pratik sistemlerde daha kritik konu genellikle ilave zayıflama farkıdır.
Üreticinin özel faz eşleme şartı varsa o teknik şart önceliklidir.

Standart 4G/5G router uygulamalarında amaç faz eşitliği sağlamak değil, RF yolları arasında gereksiz seviyede kayıp dengesizliği oluşturmamaktır.

KABLO TİPİ

Aynı MIMO Grubunda Farklı Kablolar Kullanmayın

İki MIMO anten yolunun biri LMR-195, diğeri LMR-400 gibi farklı zayıflama karakteristiklerine sahip kablolarla bağlanırsa, eşit uzunluklarda bile RF kayıp değerleri farklı olacaktır.

Aynı MIMO grubunda aynı kablo ailesi tercih edilmelidir.
Konnektör ve adaptör yapıları mümkün olduğunca benzer olmalıdır.
Kablo eklerinden kaçınılmalıdır.
Her RF yolunun toplam kaybı birlikte değerlendirilmelidir.

Kablo uzunluğunu eşitlemek tek başına yeterli değildir; kullanılan kablonun zayıflama karakteristiğinin de aynı olması gerekir.

GEREKSİZ FAZLA KABLO

Sırf Eşitlemek İçin Fazla Kablo Eklemek Doğru mu?

Bir anten yolu doğal olarak daha kısa olabiliyorsa, yalnızca diğer kabloyla aynı fiziksel uzunluğa ulaşmak için metrelerce fazladan koaksiyel kablo eklemek her zaman en iyi çözüm değildir.

Fazladan kablo her RF yoluna ek kayıp getirir.
Öncelik toplam kablo mesafesini mümkün olduğunca kısa tutmaktır.
Kanallar arasındaki kayıp farkı kabul edilebilir düzeyde tutulmalıdır.
Uzun mesafelerde daha düşük kayıplı kablo tercih edilebilir.

Amaç kabloları fiziksel olarak kusursuz biçimde eşitlemek değil, kısa ve dengeli bir RF bağlantı sistemi oluşturmaktır.

4×4 MIMO

Dört RF Yolunda Denge Daha Fazla Önem Kazanır

4×4 MIMO sistemlerde dört hücresel RF yolu bulunduğundan kablolama tasarımının tutarlı yapılması daha önemlidir.

Dört kabloda aynı kablo tipi tercih edilmelidir.
Kablo rotaları mümkün olduğunca benzer tutulmalıdır.
Gereksiz adaptör ve bağlantı farklılıklarından kaçınılmalıdır.
Kablo etiketleri router'ın doğru MIMO portlarıyla eşleştirilmelidir.

4×4 MIMO sisteminde dört ayrı RF yolu bulunduğu için küçük tasarım farklılıklarının toplam sistem üzerindeki etkisi daha dikkatli değerlendirilmelidir.

Kablo Tipi	900 MHz'de 3 m Ek Kablo	1800 MHz'de 3 m Ek Kablo	3400 MHz'de 3 m Ek Kablo
LMR-195	≈ 1.10 dB	≈ 1.57 dB	≈ 2.21 dB
LMR-240	≈ 0.74 dB	≈ 1.07 dB	≈ 1.50 dB
LMR-400	≈ 0.38 dB	≈ 0.56 dB	≈ 0.79 dB

Temel yaklaşım: MIMO anten kablolarının fiziksel olarak birebir aynı uzunlukta olması genel bir zorunluluk değildir. Ancak aynı kablo tipinin kullanılması, kabloların mümkün olduğunca kısa ve birbirine yakın uzunluklarda tutulması ve RF yolları arasında gereksiz zayıflama farkı oluşturulmaması iyi bir sistem tasarımı yaklaşımıdır.

Not: Tablodaki örnek değerler, önceki bölümde kullanılan Times Microwave Systems tipik kablo zayıflama değerlerinden hesaplanmıştır. Gerçek kayıp; frekans, kablo versiyonu, sıcaklık, konnektörler, adaptörler ve montaj koşullarına göre değişebilir.

RF Konnektörleri, Adaptörler ve Dış Ortam Sızdırmazlığı

4G/5G anten sisteminde koaksiyel kablonun kendisi kadar konnektörler, adaptörler ve ek noktaları da toplam RF bağlantısının bir parçasıdır. Doğru seçilmemiş, kötü monte edilmiş veya dış ortam koşullarından etkilenmiş bir bağlantı noktası sistem performansını olumsuz etkileyebilir.

Amaç yalnızca anten kablosunu fiziksel olarak router'a bağlamak değildir. Anten, koaksiyel kablo, konnektör ve router boyunca uygun empedansın ve güvenilir RF bağlantısının korunması gerekir.

50 Ω EMPEDANS

RF Zinciri Boyunca Empedans Uyumluluğu

Hücresel router ve profesyonel 4G/5G anten sistemlerinin büyük bölümü 50 Ω RF sistemi olarak tasarlanır. Anten, koaksiyel kablo, konnektör ve router'ın aynı empedans sistemine uygun olması gerekir.

50 Ω anten ile 50 Ω RF kablosu kullanılmalıdır.
Konnektör ve adaptörler de aynı RF sistemine uygun olmalıdır.
Yanlış empedans RF yansımasına ve uyumsuzluğa neden olabilir.
Fiziksel olarak takılabilen bir parça RF açısından doğru olmayabilir.

RF bağlantısında mekanik uyumluluk kadar elektriksel empedans uyumluluğu da kontrol edilmelidir.

ADAPTÖR SAYISI

Gereksiz Ara Bağlantılardan Kaçının

Her adaptör veya ara bağlantı ideal olmayan gerçek bir RF bileşenidir. Kaliteli ve doğru seçilmiş bir adaptörün kaybı düşük olabilir; ancak bağlantı sayısı arttıkça toplam sistem karmaşıklığı ve hata riski de artar.

Mümkünse anten kablosu router'a doğrudan bağlanmalıdır.
Gereksiz SMA–N, SMA–TS9 gibi adaptör zincirlerinden kaçınılmalıdır.
Adaptörün çalışma frekansı kontrol edilmelidir.
Kalitesiz RF adaptörleri sistem performansını bozabilir.

Amaç “hiç adaptör kullanılmaması” değil, gereksiz RF bağlantı noktalarının azaltılmasıdır.

KONNEKTÖR TİPİ

SMA, RP-SMA, N-Type ve Diğer RF Konnektörleri

Router ve antenlerde farklı RF konnektör tipleri kullanılabilir. Konnektör seçiminde yalnız dış görünüşe bakılmamalıdır.

SMA ve RP-SMA birbirinden farklı yapılardır.
N-Type dış ortam ve daha kalın kablolarda yaygın olarak kullanılır.
TS9 ve CRC9 gibi kompakt konnektörler bazı modem/router modellerinde bulunabilir.
Konnektörün erkek/dişi yapısı ve merkez kontak tipi kontrol edilmelidir.

Yanlış konnektörü zorlayarak takmak hem RF bağlantısına hem de router'ın anten portuna mekanik hasar verebilir.

KONNEKTÖR MONTAJI

Doğru Sıkma ve Mekanik Gerilim

RF konnektörünün doğru monte edilmesi, elektriksel temas kadar mekanik güvenilirlik açısından da önemlidir.

Konnektör üreticisinin montaj talimatları uygulanmalıdır.
Aşırı sıkma konnektöre veya router portuna zarar verebilir.
Gevşek bağlantı temas problemlerine neden olabilir.
Ağır RF kablosunun yükü doğrudan küçük router konnektörüne bindirilmemelidir.

Özellikle LMR-400 gibi daha kalın kablolarda mekanik strain relief ve uygun kablo sabitlemesi önemlidir.

SU VE NEM GİRİŞİ

Dış Ortam RF Bağlantıları Korunmalıdır

Dış ortamda bulunan RF konnektörleri yağmur, nem ve sıcaklık değişimlerine maruz kalabilir. Bağlantı noktasına giren su veya nem zaman içerisinde koaksiyel kablonun ve konnektörün RF performansını bozabilir.

Dış ortam bağlantıları uygun şekilde yalıtılmalıdır.
Anten üreticisinin önerdiği sızdırmazlık yöntemi uygulanmalıdır.
Kablo girişleri mümkün olduğunda doğrudan yukarı bakmamalıdır.
Kablo güzergâhında uygun bir damlama halkası (drip loop) kullanılabilir.

Antenin IP67 veya IP68 olması, sonradan yapılan harici konnektör bağlantısının otomatik olarak aynı korumaya sahip olduğu anlamına gelmez.

KABLO EKLERİ

Koaksiyel Kabloyu Gereksiz Yere Eklemeyin

Kablo uzunluğu yetersiz olduğunda iki ayrı koaksiyel kablonun adaptör ile birleştirilmesi mümkün olabilir; ancak her ek noktası sisteme yeni bir bağlantı ve potansiyel arıza noktası ekler.

Mümkünse tek parça uygun uzunlukta kablo tercih edilmelidir.
Ek bağlantısının empedans ve frekans uyumluluğu korunmalıdır.
Dış ortam ek noktaları ayrıca suya karşı korunmalıdır.
MIMO sistemlerde tüm RF yollarının bağlantı yapısı mümkün olduğunca tutarlı olmalıdır.

Tek bir uzun ve doğru hazırlanmış RF kablosu, çok sayıda adaptör ve ek içeren bağlantı zincirinden genellikle daha öngörülebilir bir sistem oluşturur.

Kontrol Noktası	Doğru Yaklaşım	Risk
Empedans	Anten, kablo ve RF bağlantılarında 50 Ω uyumluluğunu korumak	Empedans uyumsuzluğu ve RF yansımaları
Adaptör	Gerekli olan minimum sayıda kaliteli RF adaptörü kullanmak	Ek kayıp, uyumsuzluk ve mekanik hata noktaları
Konnektör tipi	Router ve anten konnektörlerini teknik olarak doğrulamak	Yanlış bağlantı veya fiziksel hasar
Kablo yükü	Kalın kabloyu mekanik olarak sabitlemek	Router'ın SMA/TS9 gibi küçük portlarının zorlanması
Dış ortam bağlantısı	Üretici önerisine uygun sızdırmazlık ve drip loop uygulamak	Su/nem girişi, korozyon ve kablo performansının bozulması
Kablo eki	Mümkünse tek parça RF kablosu kullanmak	Ek bağlantı kaybı ve yeni arıza noktaları

Temel yaklaşım: RF sisteminin performansı yalnızca anten ve koaksiyel kablo teknik özellikleriyle belirlenmez. 50 Ω empedans sürekliliği, doğru konnektör seçimi, minimum sayıda adaptör, mekanik olarak güvenilir bağlantılar ve dış ortamda etkin su/nem koruması birlikte sağlanmalıdır.

Not: Dış ortam konnektörlerinin sızdırmazlığı anten ve konnektör üreticisinin montaj talimatlarına uygun yapılmalıdır. Anten gövdesinin IP koruma sınıfı, saha montajında oluşturulan harici RF bağlantı noktalarının aynı IP seviyesine otomatik olarak sahip olduğu anlamına gelmez.

Anten Kazancı ve Kablo Kaybı Birlikte Nasıl Değerlendirilir?

Bir 4G/5G antenin teknik özelliklerinde belirtilen anten kazancı (dBi), antenin tek başına sahip olduğu RF özelliğini ifade eder. Anten ile router arasına koaksiyel kablo bağlandığında ise bu kablonun oluşturduğu zayıflama, antenin router'a sağlayabileceği RF avantajının bir bölümünü azaltır.

Bu nedenle yalnızca antenin maksimum kazancına bakmak yerine, anten kazancı ile kablo, konnektör ve adaptör kayıplarının birlikte değerlendirilmesi gerekir.

Yaklaşık Net RF Katkısı = Anten Kazancı − Kablo Kaybı − Diğer RF Kayıpları

dBi ve dB değerleri logaritmik oldukları için link bütçesinde toplama ve çıkarma yoluyla birlikte değerlendirilebilir.

ANTEN KAZANCI

Katalogdaki dBi Değeri Başlangıç Noktasıdır

Örneğin antenin ilgili frekanstaki kazancı 8 dBi ise, bu değer antenin o frekanstaki yönsel RF performansını ifade eder.

Kazanç frekansa göre değişebilir.
Maksimum kazanç tüm çalışma bandını temsil etmeyebilir.
Işınım diyagramındaki yön önemlidir.
Router girişindeki gerçek avantaj kablo kaybından sonra değerlendirilmelidir.

8 dBi anten kullanmak, router'ın anten portunda otomatik olarak 8 dB avantaj elde edildiği anlamına gelmez.

KABLO KAYBI

Koaksiyel Kablo Anten Kazancından Pay Alır

Anten ile router arasındaki koaksiyel kablonun 5 dB zayıflama oluşturduğu bir durumda, antenin sağladığı RF avantajın önemli bir bölümü kabloda kaybolur.

Kablo uzadıkça kayıp artar.
Frekans yükseldikçe kayıp genellikle artar.
İnce kablolarda kayıp daha yüksek olabilir.
Konnektör ve adaptör kayıpları ayrıca hesaba katılmalıdır.

Anten kazancı ve kablo kaybı birbirinden bağımsız iki katalog değeri değil, aynı RF bağlantı zincirinin parçalarıdır.

ALMA YÖNÜ – RX

Kablo Kaybı Alınan Sinyali de Azaltır

Baz istasyonundan gelen RF sinyali önce anten tarafından alınır, ardından koaksiyel kablodan geçerek router'ın alıcı girişine ulaşır.

Anten kazancı alınan sinyal açısından avantaj sağlar.
Kablo bu sinyali router'a ulaşmadan önce zayıflatır.
Uzun kablo alıcı girişindeki sinyal seviyesini düşürebilir.
Zayıf sinyal sahalarında birkaç dB kayıp özellikle önemli olabilir.

Harici antenin amacı yalnızca anteni daha iyi bir noktaya taşımak değil, elde edilen RF avantajı router'a mümkün olduğunca düşük kayıpla ulaştırmaktır.

GÖNDERME YÖNÜ – TX

Kablo Kaybı Uplink Yönünde de Geçerlidir

Router'ın baz istasyonuna gönderdiği RF sinyali de antene ulaşmadan önce aynı koaksiyel kablodan geçer. Bu nedenle kablo kaybı yalnız downlink değil, uplink performansını da etkiler.

Router çıkışındaki RF güç kabloda zayıflar.
Antene ulaşan gerçek güç azalır.
Uzun ve yüksek kayıplı kablo uplink link bütçesini etkileyebilir.
Özellikle uzak saha uygulamalarında bu etki göz ardı edilmemelidir.

Koaksiyel kablo pasif ve çift yönlü RF yoludur; zayıflama hem alma hem gönderme yönünde link bütçesine girer.

YÜKSEK KAZANÇ YANILGISI

Daha Yüksek dBi, Uzun Kabloyu Her Zaman Çözmez

Daha yüksek kazançlı bir anten kullanarak uzun kablo kaybını telafi etmek ilk bakışta mantıklı görünebilir. Ancak bu yaklaşım her zaman doğru değildir.

Yüksek kazanç farklı ışınım diyagramı anlamına gelebilir.
Omni antenlerde elevasyon ışını daralabilir.
Antenin yüksek kazancı yalnız belirli frekanslarda oluşabilir.
Daha kısa kablo çoğu zaman RF açısından daha verimli çözümdür.

Kablo kaybını azaltmanın en temiz yöntemlerinden biri, mümkün olduğunda RF kablo mesafesini azaltmaktır.

ALTERNATİF MİMARİ

Router'ı Antene Yaklaştırmak

Uzun koaksiyel kablo gereken bazı uygulamalarda farklı bir sistem mimarisi daha iyi sonuç verebilir: router veya modem dış ortamda antene yakın konumlandırılarak RF kablo uzunluğu azaltılabilir.

RF kablosu çok kısa tutulabilir.
Uzun mesafe Ethernet üzerinden taşınabilir.
PoE destekli sistemlerde güç ve data aynı Ethernet hattında taşınabilir.
Dış ortam CPE / router-in-anten çözümleri değerlendirilebilir.

Bazı sistemlerde 15 metre koaksiyel kablo kullanmak yerine, router'ı antene yaklaştırıp uzun mesafeyi Ethernet ile taşımak RF açısından daha doğru çözüm olabilir.

Anten Kazancı	Kablo Kaybı	Diğer RF Kayıpları	Yaklaşık Net RF Katkısı
8 dBi	1 dB	0.5 dB	+6.5 dB
8 dBi	3 dB	0.5 dB	+4.5 dB
8 dBi	5 dB	0.5 dB	+2.5 dB
8 dBi	7.5 dB	0.5 dB	0 dB
6 dBi	2 dB	0.5 dB	+3.5 dB
10 dBi	6 dB	0.5 dB	+3.5 dB

Temel yaklaşım: Anten kazancı tek başına 4G/5G sisteminin router'a sağlayacağı RF avantajı değildir. Antenin ilgili frekanstaki gerçek kazancından koaksiyel kablo, konnektör ve adaptör kayıpları çıkarılarak anten-kablo zincirinin yaklaşık net RF katkısı değerlendirilmelidir.

Not: Yukarıdaki hesaplar anten ve kablo etkisini açıklamak amacıyla hazırlanmış basitleştirilmiş RF bütçesi örnekleridir. Gerçek bağlantı performansı; antenin ışınım diyagramı, polarizasyonu, empedans uyumu, MIMO yapısı, baz istasyonu, RF ortamı, RSRP/RSRQ/SINR değerleri ve mobil şebekenin koşulları gibi ilave parametrelerden de etkilenir.

Kabloyu Uzatmak mı, Router'ı Antene Yaklaştırmak mı?

Antenin en uygun RF noktası ile router'ın bulunduğu yer arasında uzun mesafe olduğunda iki temel sistem mimarisi düşünülebilir: uzun koaksiyel RF kablosu kullanmak veya router'ı antene yaklaştırıp uzun mesafeyi Ethernet üzerinden taşımak.

Özellikle 4G/5G frekanslarında uzun koaksiyel kablolar belirgin RF kaybı oluşturabileceğinden, bazı uygulamalarda router'ın antene yakın yerleştirilmesi daha verimli bir çözüm olabilir.

UZUN KOAKSİYEL KABLO

Router İçeride, Anten Dışarıda

Geleneksel mimaride router bina veya pano içerisinde bulunur, dışarıdaki anten ise uzun koaksiyel kablo ile router'a bağlanır.

Router'a fiziksel erişim kolaydır.
Router dış ortam koşullarına maruz kalmaz.
Mevcut sistemlere entegrasyonu kolay olabilir.
Ancak uzun RF kablosu frekansa bağlı zayıflama oluşturur.
2×2 ve 4×4 MIMO sistemlerde birden fazla uzun RF kablosu gerekir.

Kablo uzunluğu arttıkça özellikle 3 GHz üzerindeki 5G bantlarında RF kaybı sistem tasarımında daha kritik hale gelir.

ROUTER ANTENE YAKIN

Kısa RF Kablo + Uzun Ethernet

Alternatif mimaride router veya modem dış ortamda antenin hemen yanında konumlandırılır. Anten ile router arasındaki RF kablolar çok kısa tutulur, uzun mesafe veri bağlantısı ise Ethernet üzerinden taşınır.

RF kablo kaybı büyük ölçüde azaltılabilir.
4×4 MIMO'da dört uzun koaksiyel kablo ihtiyacı ortadan kalkabilir.
Uzun mesafede RF yerine dijital Ethernet bağlantısı kullanılır.
PoE destekleniyorsa güç ve veri aynı Ethernet kablosunda taşınabilir.
Dış ortam router muhafazası veya CPE çözümü gerekir.

Özellikle uzun kablo gerektiren 4×4 MIMO 5G uygulamalarında, router'ı antene yaklaştırmak önemli bir sistem avantajı sağlayabilir.

4×4 MIMO ETKİSİ

Kablo Sayısı Arttıkça Sistem Karmaşıklığı Artar

4×4 MIMO router'da dört ayrı hücresel RF yolu bulunur. Anten router'dan uzakta olduğunda dört ayrı koaksiyel kablonun aynı güzergâhta taşınması gerekebilir.

Dört kablonun toplam maliyeti artar.
Dört ayrı RF yolunda kablo kaybı oluşur.
Konnektör ve montaj noktalarının sayısı artar.
Kanal kayıplarının dengeli tutulması gerekir.

5G ile birlikte MIMO derecesi arttıkça, router'ı antene yakın konumlandırma yaklaşımı daha anlamlı hale gelebilir.

ETHERNET VE PoE

RF Yerine Güç ve Veriyi Taşımak

Router PoE ile çalışabiliyorsa dış ortam router'a ayrı güç kablosu çekmeden, uygun Ethernet altyapısı üzerinden hem güç hem veri taşınabilir.

PoE desteği router'ın teknik özelliklerinden doğrulanmalıdır.
IEEE standart PoE ile pasif PoE aynı şey değildir.
Gerilim, güç ve pin yapısı router ile uyumlu olmalıdır.
Dış ortam Ethernet kablosu ve yıldırım/gerilim koruması ayrıca değerlendirilmelidir.

PoE kullanılmadan önce router'ın desteklediği PoE standardı veya pasif PoE yapısı mutlaka kontrol edilmelidir.

DIŞ ORTAM KOŞULLARI

Router'ı Dışarı Taşımak Yeni Gereksinimler Oluşturur

RF açısından router'ı antene yaklaştırmak avantajlı olsa da, router dış ortama taşındığında çevresel koşullar sistem tasarımının bir parçası haline gelir.

Su ve toz koruması
Çalışma sıcaklığı
Güneş ışınımı ve muhafaza içi sıcaklık
Kablo girişlerinin sızdırmazlığı
Bakım ve servis erişimi

Düşük RF kaybı elde etmek için router'ı dışarı taşımak, çevresel dayanım gereksinimlerinin ihmal edilebileceği anlamına gelmez.

CPE / ROUTER-IN-ANTEN

Anten ve Router'ı Tek Dış Ortam Ünitesinde Birleştirmek

Bazı profesyonel anten sistemleri router'ın doğrudan anten muhafazasının içine yerleştirilebildiği CPE veya router-in-anten mimarisi sunar.

RF kabloları birkaç santimetre seviyesine indirilebilir.
Kablo kaybı minimum seviyeye çekilebilir.
Anten ve router tek dış ortam ünitesinde toplanabilir.
Ethernet üzerinden iç ağa bağlantı sağlanabilir.

Bu mimari özellikle zayıf sinyal, uzun kablo mesafesi ve 4×4 MIMO gerektiren sabit 4G/5G uygulamalarında değerlendirilebilir.

Kurulum Koşulu	Genel Yaklaşım	Neden?
Anten-router mesafesi 1–3 m	Kısa koaksiyel kablo	RF kablo kaybı uygun kablo seçimiyle sınırlı tutulabilir.
Anten-router mesafesi orta seviyede	Hesap yapılarak karar verilmeli	Frekans, kablo tipi, MIMO yapısı ve toplam kayıp birlikte değerlendirilmelidir.
Uzun RF kablo gereksinimi	Router'ı antene yaklaştırmak değerlendirilmeli	Uzun koaksiyel kablonun oluşturduğu RF kayıpları azaltılabilir.
4×4 MIMO + uzun mesafe	CPE / dış ortam router güçlü aday	Dört uzun RF kablosunun kayıp ve montaj karmaşıklığı önlenebilir.
Router PoE destekliyor	Ethernet/PoE mimarisi değerlendirilebilir	Güç ve veri uygun altyapıda tek kablo üzerinden taşınabilir.
Router dış ortam koşullarına uygun değil	Uygun koruyucu muhafaza gerekli	Sıcaklık, nem, IP koruma ve servis erişimi ayrıca tasarlanmalıdır.

Temel yaklaşım: Uzun 4G/5G RF kablosu gereken bir projede yalnızca daha düşük kayıplı ve daha kalın koaksiyel kablo seçmek tek çözüm değildir. Özellikle yüksek frekanslı ve 4×4 MIMO sistemlerde router'ı antene yaklaştırarak RF kablosunu kısaltmak ve uzun mesafeyi Ethernet üzerinden taşımak daha verimli bir sistem mimarisi olabilir.

Not: Router'ın dış ortamda veya anten muhafazası içerisinde kullanılması planlanıyorsa cihazın sıcaklık, besleme, PoE, mekanik boyut, IP koruma ve servis gereksinimleri ayrıca kontrol edilmelidir. PoE desteği cihazdan cihaza değişir; IEEE standart PoE ile pasif PoE bağlantıları birbirinin yerine kullanılmamalıdır.

4G/5G RF Kablo Seçimi – Hızlı Karar Rehberi

4G/5G anten kablosu seçerken tek bir kablo tipi veya sabit bir maksimum mesafe kuralı kullanmak doğru değildir. Kablo seçimi; çalışma frekansı, kablo uzunluğu, MIMO yapısı ve kabul edilebilir toplam RF kaybına göre yapılmalıdır.

Kurulum Durumu	Genel Yaklaşım
Kısa kablo mesafesi	Uygun frekans desteğine sahip LMR-195 veya LMR-240 gibi daha ince kablolar değerlendirilebilir.
Orta kablo mesafesi	Frekansa bağlı toplam kayıp hesaplanmalı; LMR-240 veya daha düşük kayıplı kablo seçenekleri karşılaştırılmalıdır.
Uzun kablo mesafesi	LMR-400 gibi daha düşük kayıplı kablolar veya router'ın antene yaklaştırılması değerlendirilmelidir.
3–4 GHz 5G orta bant	Kablo kaybı daha kritik olduğundan kısa RF kablosu ve düşük kayıplı kablo tercih edilmelidir.
4×4 MIMO	Dört RF yolunda aynı kablo tipi, benzer uzunluklar ve dengeli kayıp yapısı hedeflenmelidir.
Çok uzun RF kablo ihtiyacı	Router'ı antene yaklaştırıp uzun mesafeyi Ethernet / PoE üzerinden taşımak güçlü bir alternatif olabilir.

Sonuç: 4G/5G sistemlerde anten kablosu yalnızca anten ile router arasındaki fiziksel bağlantı değildir. Doğru RF kablo seçimi; anten kazancının korunması, MIMO kanallarının dengeli çalışması ve hem uplink hem downlink link bütçesinin verimli kullanılması açısından sistem tasarımının önemli bir parçasıdır.

BağLAN olarak, sadece en iyi antenleri değil, o antenlerin performansını eksiksiz taşıyacak kablolama çözümlerini de sunuyoruz. Marin, Ulaşım, Raylı Sistemler, Maden, Tünel ve Sabit Kablosuz sistem projelerinizde “sinyalim neden zayıf?” sorusunu sormamak için teknik ekibimize danışın.

4G/5G Anten Kablosu Kaybı ve RF Kablo Seçimi | BağLAN
