TS9 Anten Bağlantısı Nedir?

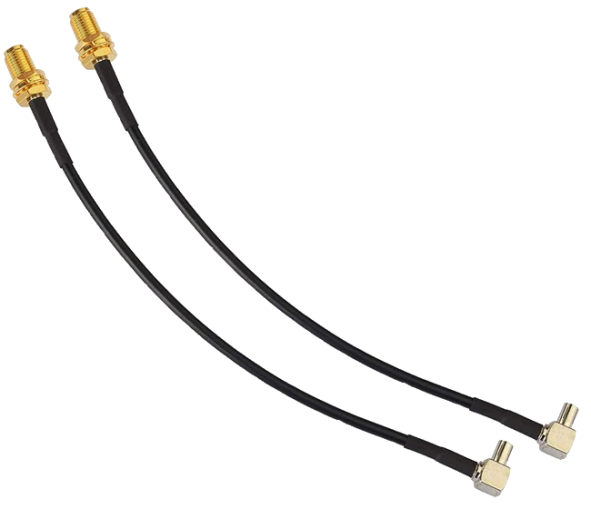

TS9 anten bağlantısı, bazı 4G ve 5G modemlerde harici anten bağlantısı için kullanılan kompakt RF konnektör yapılarından biridir. Modemin TS9 çıkışı ile standart SMA konnektörlü profesyonel harici antenler arasında bağlantı kurulması gerektiğinde TS9-SMA çevirici kullanılır.

TS9-SMA adaptörün görevi yalnızca mekanik bir dönüşüm sağlamak değildir. RF bağlantısının güvenilir olması, konnektörün doğru oturması ve adaptör-kablo-antenden oluşan toplam RF yolunda gereksiz kayıpların oluşmaması da önemlidir. Özellikle 4G ve 5G frekanslarında kalitesiz veya uzun adaptör kabloları anten sisteminin toplam performansını olumsuz etkileyebilir.

Superbox 5G İçin TS9 Anten Nasıl Bağlanır?

Harici anten bağlantısını destekleyen Superbox modemlerde öncelikle cihaz üzerindeki anten portlarının tipi ve sayısı doğrulanmalıdır. TS9 port bulunan modellerde uygun TS9-SMA çevirici kullanılarak SMA konnektörlü harici 4G/5G anten sisteme bağlanabilir.

Modern 4G/5G modemlerde MIMO teknolojisi kullanıldığından yalnızca konnektör tipi değil, modem üzerindeki anten portlarının nasıl kullanıldığı da önemlidir. Cihaz birden fazla harici anten girişine sahipse kullanılacak anten ve adaptör sayısı modem üreticisinin anten mimarisine göre belirlenmelidir.

TS9-SMA Çevirici Seçerken Nelere Dikkat Edilmelidir?

• Modem üzerindeki RF portunun gerçekten TS9 olduğundan emin olunmalıdır.
• Harici anten tarafındaki konnektör tipi SMA ile uyumlu olmalıdır.
• Adaptör kablosu mümkün olduğunca kısa ve düşük kayıplı seçilmelidir.
• Konnektör üzerinde aşırı mekanik gerilim oluşturulmamalıdır.
• 4G/5G MIMO yapısında gerekli anten portlarının tamamı doğru şekilde kullanılmalıdır.

TS9 Anten Bağlantısında Harici Anten Seçimi

TS9-SMA çevirici kullanılması tek başına mobil bağlantı kalitesini artırmaz. Asıl performansı belirleyen unsurlar; harici antenin çalışma frekansları, MIMO desteği, anten kazancı, polarizasyonu, yönlülüğü, montaj konumu ve kablo kayıplarıdır.

Baz istasyonu yönünün bilindiği ve sinyal seviyesinin zayıf olduğu sabit uygulamalarda yönlü antenler avantaj sağlayabilir. Birden fazla baz istasyonunun bulunduğu veya anten yönünün kesin olarak belirlenemediği uygulamalarda ise uygun geniş bant ve çok yönlü anten çözümleri değerlendirilebilir.

Anten seçimi yapılmadan önce modem üzerindeki RSRP, RSRQ ve SINR değerlerinin kontrol edilmesi yararlıdır. Zayıf RSRP kapsama problemini işaret edebilirken düşük SINR veya kötü RSRQ, yalnızca yüksek kazançlı anten kullanarak çözülemeyecek bir girişim veya RF kalite problemine işaret edebilir.

TS9-SMA Adaptör ve Kablo Kaybı

Harici anten sisteminde modem ile anten arasına eklenen her konnektör, adaptör ve kablo belirli miktarda RF kaybı oluşturur. Bu nedenle yüksek anten kazancı seçip ardından uzun ve yüksek kayıplı bir kablo kullanmak beklenen performansı azaltabilir.

TS9 konnektör fiziksel olarak küçük olduğundan modem portuna gereksiz yük bindirilmemelidir. Kalın koaksiyel kablonun doğrudan küçük TS9 porta mekanik kuvvet uygulaması yerine uygun kısa adaptör kablosu kullanılması daha güvenli bir bağlantı sağlar.

TS9 Anten Performansını Neler Etkiler?

TS9 anten bağlantısında elde edilen performans yalnızca adaptörün kullanılmasına bağlı değildir. Modemin bulunduğu noktadaki baz istasyonu sinyal seviyesi, kullanılan LTE/5G frekans bantları, antenin çalışma frekans aralığı, MIMO yapısı ve antenin montaj konumu birlikte değerlendirilmelidir. Özellikle bina içinde zayıflayan mobil sinyallerde harici antenin daha uygun bir noktaya taşınması, yalnızca daha yüksek katalog kazancı seçmekten daha etkili olabilir.

TS9-SMA adaptör ile anten arasındaki koaksiyel kablonun uzunluğu da önemlidir. Frekans yükseldikçe kablo kaybı arttığından gereğinden uzun RF kablosu, antenden elde edilen kazancın önemli bir bölümünü azaltabilir. Bu nedenle anten mümkün olduğunca uygun konuma yerleştirilmeli ve modem ile anten arasındaki RF yolu gereksiz adaptör ve bağlantılardan kaçınılarak tasarlanmalıdır.

Bağlantı sonrasında RSRP, RSRQ ve SINR değerleri yeniden ölçülerek antenin gerçek saha etkisi kontrol edilmelidir. Amaç yalnızca daha yüksek sinyal seviyesi değil, modem için daha kararlı ve daha temiz bir 4G/5G RF bağlantısı elde etmektir.

4G/5G Router İçin Doğru Harici Anten

TS9 bağlantısı yalnızca modem ile anten arasındaki RF arayüzüdür. Sistem performansı için doğru harici antenin seçilmesi gerekir. MIMO yapısı, frekans kapsamı, anten kazancı, kablo uzunluğu ve saha koşulları hakkında ayrıntılı bilgi için 4G/5G router için harici anten seçim rehberimizi inceleyebilirsiniz.
