Turkcell Superbox Poynting ile XPOL-2-5G-V3 — Link Bütçesi Hesaplayıcı

Şehir içi Superbox 5G modem kurulumu · Anten kablosu: Twin HDF-195 · Broşür değerleri

GSM Link Bütçesi (Link Budget), bir GSM verici (BTS veya mobil cihaz) ile alıcı arasındaki radyo bağlantısının başarılı iletişim için yeterli sinyal gücüne sahip olup olmadığını hesaplayan mühendislik analizidir.

SENARYO PARAMETRELERİ

Frekans bandı

Kablo uzunluğu (HDF-195)

10 m

BTS uzaklığı

300 m

Modem TX gücü

23 dBm

Özet Sonuçlar

LİNK BÜTÇESİ — DETAYLI HESAPLAMA

Parametre	Değer	Birim	Açıklama

ANTEN VE KABLO TEKNİK ÖZELLİKLERİ (Broşür)

ModelXPOL-2-5G-V3

Frekans aralığı617 – 4200 MHz

Kazanım (698–960 MHz)9 dBi

Kazanım (1710–2700 MHz)10 dBi

Kazanım (3400–4200 MHz)11 dBi

Polarizasyon±45° Çapraz (XPOL)

MIMO2×2, tek gövde

Empedans50 Ω

Konnektör2× SMA-F

Kablo tipiTwin HDF-195

HDF-195 @ 900 MHz0.362 dB/m

HDF-195 @ 1800 MHz0.514 dB/m

HDF-195 @ 2400 MHz0.533 dB/m

HDF-195 @ 3000 MHz0.603 dB/m

VSWR≤ 1.5:1

IP Sınıfı / SıcaklıkIP65 / −40°C +80°C

Çapraz POLARİZASYON (XPOL) — Neden Önemli?

XPOL-2-5G-V3, tek gövdede +45° ve −45° yönlendirilmiş iki bağımsız anten elemanı barındırır. Her eleman modemde ayrı bir MIMO koluna (Main + Aux) bağlanır. İki eleman arası XPD izolasyonu ≥ 20 dB'dir.

Polarizasyon çeşitliliği ↑ SINR

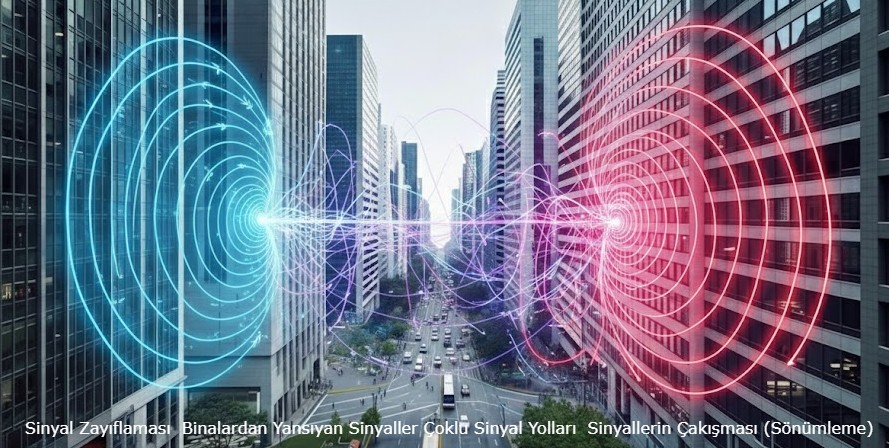

Şehir içinde duvar, cam ve araçlardan gelen yansımalar dalgaların polarizasyonunu döndürür. ±45° elemanlar bu döndürülmüş bileşenleri bağımsız olarak yakalar.

Düşük kanal korelasyonu ↑ Kapasite

Aynı polarizasyonlu 2 antene kıyasla XPOL yapısı çok daha düşük MIMO kanal korelasyonu sağlar; bağımsız kanallar Shannon kapasitesini artırır.

XPD ≥ 20 dB izolasyon ↑ Kalite

İki element arasındaki yüksek izolasyon MIMO kanallarının birbirini kirletmemesini garanti eder; özellikle şehir içi çok-yollu ortamlarda kritik avantajdır.

Fading direnci Süreklililik

Polarizasyon çeşitliliği derin sönümleme anlarında bağlantı sürekliliği sağlar. Tek polarizasyonlu kurulumda her iki kolun eş zamanlı sönümlemeye girmesi riski yüksektir.
