Bu döküman, toplu taşıma araçlarında (otobüs, metrobüs vb.) standart konumlandırma hatalarını minimize ederek santimetrik hassasiyete ulaşmak için gerekli olan RTK (Real-Time Kinematic) ve GNSS teknolojileri, RTK ile V2X sistemlerinin entegrasyonu ve önerilen antenler hakkında genel bir bilgi vermek üzere düzenlenmiştir.
Akıllı Şehirler Toplu Ulaşım RTK ve GNSS, RTK-V2X Entegrasyonu, Antenler
Bu üç bileşen hakkında kısaca bilgi vermek gerekir ise; Anten, verinin (ham sinyalin) doğruluğunu belirler, RTK ise aracın öz-farkındalığını (konum bilgisi, ben neredeyim?) sağlar. V2X ise bu farkındalığı ortaklaşa faydalanılacak bir güvenliğe (diğerleri nerede ve ne yapıyor?) dönüştürür.
GNSS Nedir? (Temel Altyapı)
GNSS; GPS (ABD), GLONASS (Rusya), Galileo (AB) ve BeiDou (Çin) gibi uydu takımlarının genel adıdır.
- Çalışma Mantığı: Alıcı, en az 4 uydudan gelen sinyallerin varış süresini hesaplayarak konumunu belirler.
- Hata Payı: İyonosferik gecikmeler, uydu yörünge hataları ve saat sapmaları nedeniyle standart GNSS alıcıları genellikle 2-5 metre hata payına sahiptir.

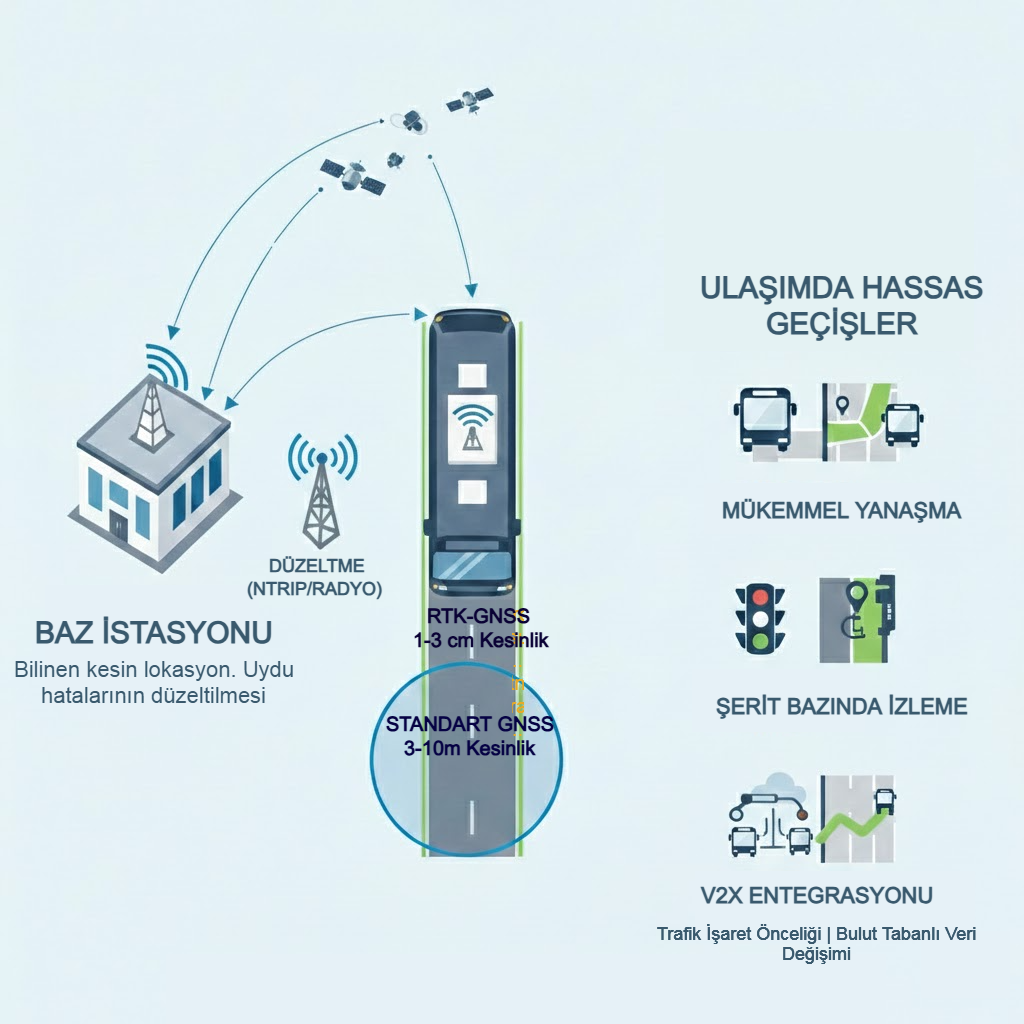

RTK (Real-Time Kinematic) Teknolojisi
RTK, GNSS sinyallerindeki hataları gerçek zamanlı olarak düzeltmek için kullanılan bir yöntemdir. Bu sistemin bileşenleri aşağıdaki gibidir:
-
- Sabit İstasyon (Base Station): Konumu milimetrik hassasiyetle bilinen sabit bir noktaya kurulur. Uydulardan gelen verileri alır ve gerçek konumuyla karşılaştırarak “düzeltme verisi” oluşturur.
- Gezici Alıcı (Rover): Kullanıcının elindeki veya araç üzerindeki cihazdır. Hem uydulardan sinyal alır hem de Sabit İstasyon’dan gelen düzeltme verisini işler.
- Veri Bağlantısı (Data Link): Sabit ve gezici ünite arasındaki iletişimi sağlayan radyo modem (UHF) veya internet (NTRIP) bağlantısıdır.
Teknik Çalışma Prensibi
RTK, kod tabanlı ölçüm yerine taşıyıcı faz (carrier phase) ölçümü kullanır. Sinyalin sadece içeriğini değil, dalga boyunu da hesaplayarak çok daha hassas bir mesafe ölçümü yapar.
Hassasiyet ≈ 1 cm + (1ppm x Mesafe) [Burada 1ppm, sabit istasyondan her 1 km uzaklaşmada hatanın 1 mm artacağı anlamına gelir.]
RTK ve NTRIP (Ağ üzerinden RTK) Farkı
Geleneksel RTK’da kendi sabit istasyonunuzu kurmanız gerekirken, NTRIP protokolü ile bu veriler internet üzerinden alınabilir.
Özellik | Geleneksel RTK | Ağ RTK (NTRIP/CORS) |
|---|---|---|
Donanım | Kendi Sabit + Gezici Üniteniz | Sadece Gezici Ünite |
Mesafe | 10-20 km (Radyo limitli) | İnternet olan her yer (Geniş ağ) |
Maliyet | Yüksek başlangıç yatırımı | Düşük yatırım + Abonelik ücreti |
Doğruluk | Çok Yüksek (Kısa mesafe) | Yüksek ve Stabil |
Toplu Taşıma Araçlarında Yüksek Hassasiyet Neden Gereklidir?
Toplu taşıma araç sistemlerinde GNSS ve RTK kullanımı, modern şehirlerde Akıllı Ulaşım Sistemleri (ITS) altyapısının kalbidir. Standart GPS kullanımı artık sadece “otobüs nerede?” sorusuna yanıt verirken, RTK seviyesindeki hassasiyet operasyonel verimliliği ve güvenliği bambaşka bir boyuta taşır.
Sıradan bir navigasyon cihazı otobüsü “cadde üzerinde” gösterirken, RTK destekli GNSS sistemleri otobüsün hangi şeritte olduğunu ve durağa olan milimetrik mesafesini bilir.
- Hassas Yanaşma: Özellikle engelli erişimi için otobüsün kaldırıma olan mesafesinin 5 cm altına indirilmesi.
- Şerit Takip ve Güvenlik: Otobüsün kendine ayrılmış şeritten (Metrobüs/BRT) çıkıp çıkmadığının denetlenmesi.
- Öncelikli Sinyalizasyon: Otobüs kavşağa yaklaştığında, trafik ışığının sadece o şeritteki araç için yeşile dönmesini sağlayan milimetrik tetikleme.
Teknik Altyapı: NTRIP ve GSM Tabanlı Çözümler
Otobüsler sürekli hareket halinde olduğu için kendi sabit istasyonlarını kurmak yerine genellikle NTRIP (Networked Transport of RTCM via Internet Protocol) kullanırlar.
- Veri Akışı: Otobüsteki GNSS alıcısı, üzerindeki GSM modem (4G/5G) aracılığıyla merkezi bir CORS (Sürekli Gözlem Yapan Referans İstasyonları) ağına bağlanır.
- Düzeltme Verisi: Merkezden gelen RTCM düzeltme verileriyle konum anlık olarak düzeltilir.
- Ölü Bölge (Dead Reckoning ): Şehir içinde yüksek binaların arasında (Şehir içi Vadi) veya tünellerde GNSS sinyali kesildiğinde; IMU (İvmeölçer/Jiroskop) ve araçtan alınan tekerlek hızı (CAN-Bus) verileri kullanılarak konum hesaplanmaya devam edilir.
Akıllı Durak ve Yolcu Bilgilendirme Entegrasyonu
RTK seviyesindeki veri, yolcu deneyimini doğrudan etkiler:
Teknoloji | Standart GPS | RTK + GNSS |
|---|---|---|
Tahmini Varış (ETA) | Trafik yoğunluğuna göre sapan veriler | Şerit hızı ve durak yanaşma süresi dahil net veri |
Durak Anonsu | Bazen erken veya geç tetikleme | Tam durma noktasında hatasız anons |
Filo Yönetimi | Araçların birbirini takip ettiği geç fark edilir | Mesafe santimetrik izlendiği için hız optimizasyonu anlık yapılır |
Otonom ve Elektrikli Otobüsler
Geleceğin toplu taşımasında RTK bir seçenek değil, zorunluluktur:
- Otonom Sürüş: Sürücüsüz otobüslerin şeritte kalması ve engelleri algılaması için RTK ana konum kaynağıdır.
- Otomatik Şarj: Elektrikli otobüslerin duraklarda veya garajlarda kablosuz şarj ünitelerine tam isabetle park etmesi için kullanılır.
Maliyet – Fayda Analizi
- Yakıt ve Zaman Tasarrufu: RTK tabanlı öncelikli sinyalizasyon (TSP) sistemleri, otobüslerin kırmızı ışıkta bekleme süresini %15-25 oranında azaltır. Bu, yıllık bazda devasa bir yakıt tasarrufu ve daha az karbon salınımı demektir.
- Operasyonel Verimlilik: Hassas konumlandırma sayesinde araçların birbirini takip etmesi (bunching) engellenir. Yolcu bekleme sürelerinde %10‘luk bir iyileşme sağlanır.
- Bakım Maliyetleri: Şerit takip asistanları ve hassas yanaşma sistemleri, lastik aşınmalarını ve kaldırıma sürtme kaynaklı kaporta hasarlarını minimize eder.
Uygulama Zorlukları ve Çözümler
Toplu taşımada en büyük sorun “Şehir İçi Vadi” etkisidir (gökdelenlerin sinyali yansıtması). Bunu aşmak için:
- Çoklu Uydu: Aynı anda hem GPS hem Galileo hem de GLONASS uydularından veri alınır.
- Çift Bant (L1/L5): Çift frekanslı alıcılar kullanılarak atmosferik hatalar ve sinyal yansımaları minimize edilir.
Gelecek Perspektifi
- 5G ve IoT: RTK verisinin 5G’nin düşük gecikme süresiyle milisaniyeler içinde iletilmesi.
- Akıllı Şehirler: Otonom otobüslerin birbirleriyle V2V* ve altyapıyla V2X* santimetrik hassasiyetle haberleşmesi.
- LEO Uydu Ağları: Alçak yörünge uyduları ile daha hızlı yakınsama ve daha güçlü sinyal.
V2V*ve V2X* detaylı bilgi için tıklayınız.
Sıkça Sorulan Sorular
Standart GPS varken neden RTK için ek maliyete katlanalım?
Standart GPS ile otobüsün hangi şeritte olduğunu veya durağa ne kadar yaklaştığını bilemezsiniz. Otonom sürüş, engelli erişimi ve akıllı kavşak entegrasyonu için santimetrik hassasiyet bir “tercih” değil, “altyapı zorunluluğudur”.
İnternet (4G/5G) kesilirse sistem çöker mi?
Hayır. Modern RTK alıcıları içinde barındırdığı IMU (Atalet Sensörü) sayesinde internet veya uydu sinyali kesilse bile 30-60 saniye boyunca yüksek hassasiyetle konum üretmeye devam eder (Ölü Bölge / Dead Reckoning).
Türkiye’deki mevcut altyapı buna hazır mı?
Evet, Türkiye CORS-TR ağı sayesinde bu veriyi tüm ülkeye yaymış durumda. Tek ihtiyaç, araçların bu veriyi işleyebilecek modern RTK alıcıları, 4G/5G modemler ve doğru antenler ile donatılmasıdır.
Sonuç ve Türkiye İçin Stratejik Yol Haritası
Yüksek hassasiyetli konumlandırma, otonom ulaşımın “gözüdür”.
- Mevcut Altyapı: Türkiye, TUSAGA-Aktif (CORS-TR) ağı ile dünya standartlarında bir düzeltme verisi altyapısına zaten sahiptir. Mesele bu veriyi toplu taşımaya entegre etmektir.
- Telekom Fırsatı: 5G’nin gelişiyle birlikte “Konumlandırma Servis Sağlayıcılığı” (Positioning as a Service) yeni bir iş modeli olacaktır.
Kritik Öneriler:
- V2X Entegrasyonu: Konum verisinin sadece araçta kalmayıp trafik ışıklarıyla paylaşılması (TSP – Traffic Signal Priority).
- Yerli Yazılım: RTK verisini işleyen ve filo yönetimine entegre eden yerli algoritmaların teşvik edilmesi.
- Standartlaşma: Belediyelerin yeni otobüs ihalelerinde “RTK-Hazır” donanım şartı getirmesi.

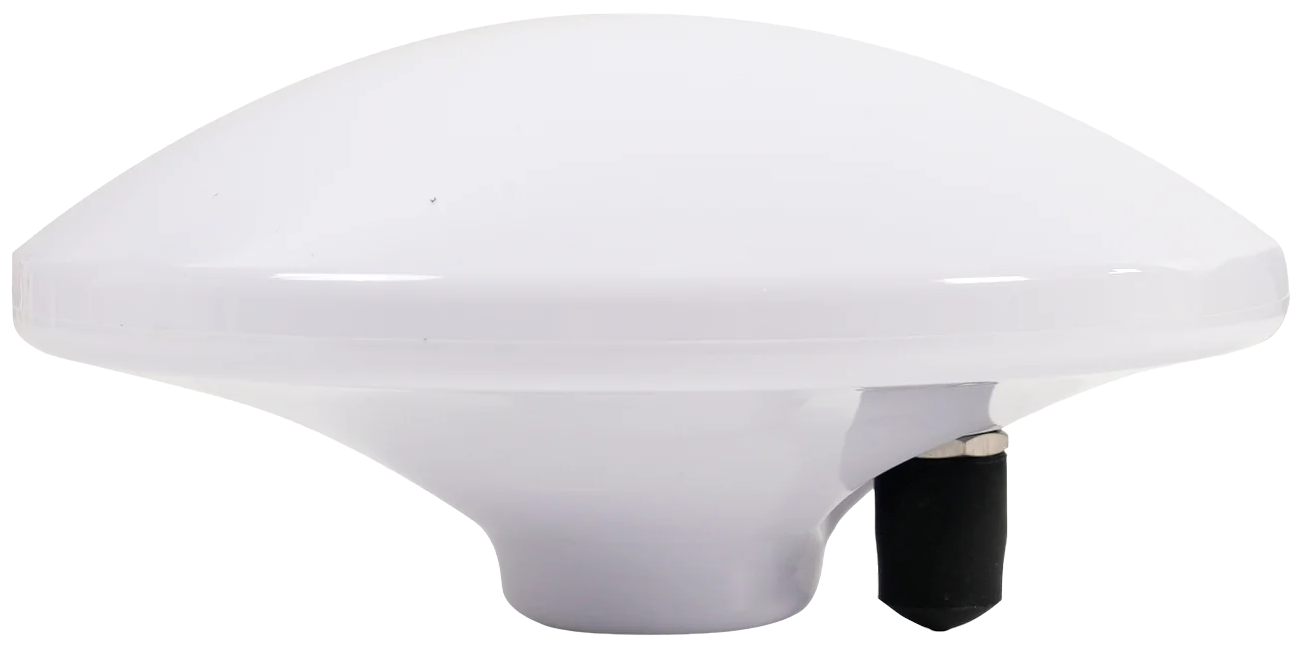

RTK Çözümleri İçin Anten Özellikleri ve Önemi
RTK (Real-Time Kinematic) sistemlerinde anten kalitesi, santimetre hassasiyetine ulaşmada en kritik halkadır. V2X (Araçtan Her Şeye / Vehicle-to-Everything) ile entegrasyonu ise, özellikle otonom sürüş ve trafik güvenliği için “Mutlak Konum” ile “Bağlantılı Veri“yi bir araya getirerek ekosistemi tamamlar.
RTK, faz ölçümü (carrier-phase) yaptığı için kullanılan antenin basit bir GNSS anteninden çok daha gelişmiş olması gerekir.
- Çoklu Bant Desteği (Multi-band): RTK hassasiyeti için antenin sadece L1 değil, L2 ve L5 bantlarını da alabilmesi şarttır. Bu, atmosferik hataların (iyonosferik gecikme) elenmesini sağlar.
- Faz Merkezi Kararlılığı (Phase Center Stability): Antenin içindeki elektriksel merkez, milimetrik düzeyde sabit olmalıdır. Eğer bu merkez sinyalin geliş açısına göre değişirse, RTK çözümünde sabit bir hata (bias) oluşur.
- Çoklu Yol (Multipath) Bastırma: Antenin şehir içindeki binalardan yansıyan hatalı sinyalleri ayırt edebilecek yapıda olması veya özel yer düzlemi (ground plane) teknolojilerine sahip olması gerekir.
- Düşük Gürültülü Aktarım (LNA) Kazancı: Zayıf uydu sinyallerini, kablo kayıplarına rağmen temiz bir şekilde alıcıya (receiver) iletebilmelidir.

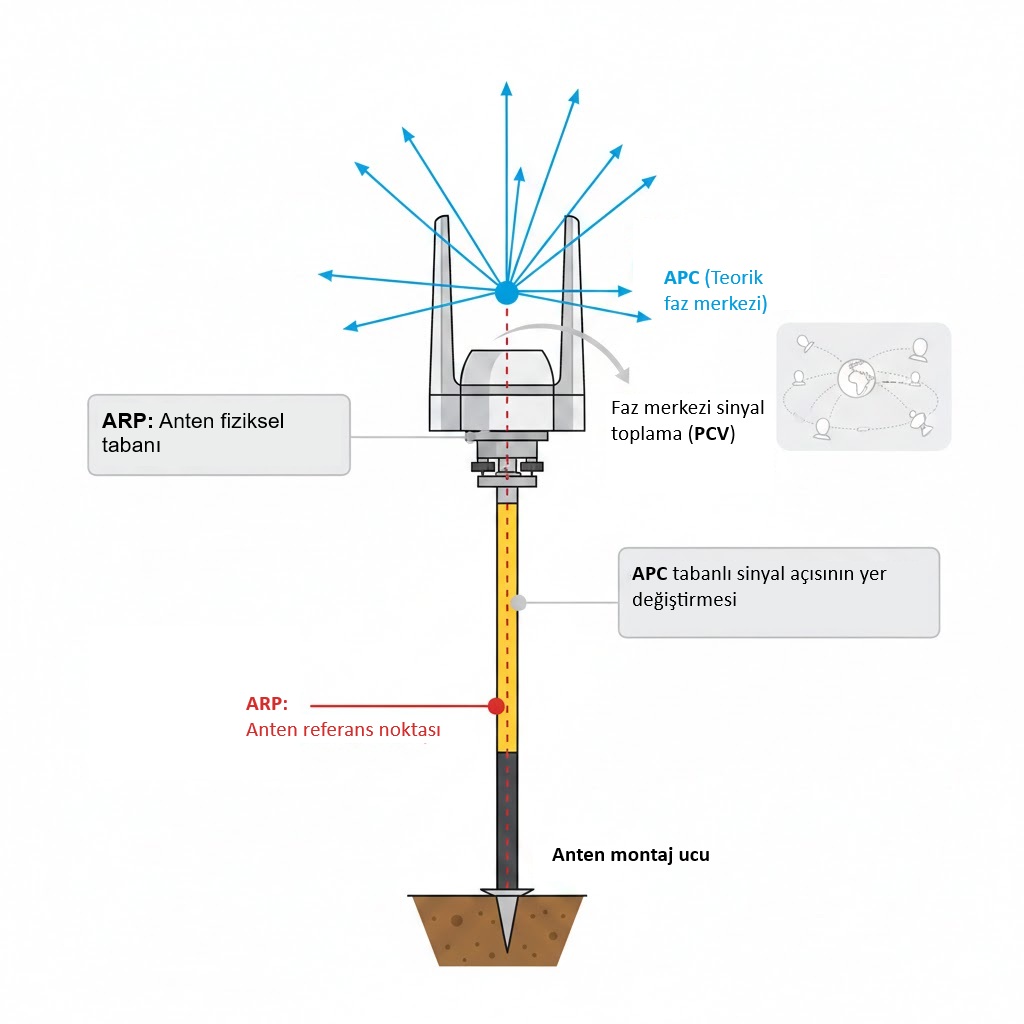

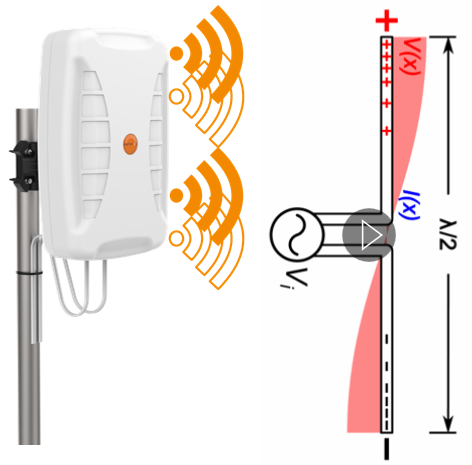

PCV (Faz Merkez Değişkenliği): İdeal bir anten, her yönden gelen sinyali tek bir noktada toplamalıdır. Ancak gerçekte, sinyalin geliş açısı değiştikçe faz merkezi birkaç milimetre oynar. Bu sapmalara PCV denir.
- Vertical Variation (Yükseklik Sapması): Uydunun ufuk çizgisine yakınlığına göre dikeyde oluşan değişimdir.
- Horizontal Variation (Yatay Sapma): Sinyalin hangi pusula yönünden geldiğine bağlı değişimdir.
Kararlılık Neden Önemlidir?:
Anten tasarımı ne kadar kaliteliyse (yüksek “kararklılık”), bu değişimler o kadar küçük ve öngörülebilir olur. Faz Merkezi Stabilitesi düşük olan bir anten kullanırsanız:
- RTK hassasiyeti düşer: Özellikle “vertical” (Z) koordinatında ciddi hatalar alırsınız.
- Uzak Mesafe Ölçümlerinde Hata Artar: Uzun baz hatlarında (baseline), farklı anten tipleri kullanıldığında (örneğin sabit istasyon farklı, gezici farklı marka) faz merkezi farkları santimetre bazında hatalara yol açabilir.
Kalibrasyon Dosyaları (ANTEX / NGS)
Yüksek hassasiyetli çalışmalarda, her antenin kendine has “hata haritası” kullanılır. Uluslararası kuruluşlar (NGS veya IGS) antenleri test ederek ANTEX (.atx) dosyaları oluşturur. Bu dosyalar, antenin faz merkezindeki oynamaları yazılımsal olarak düzeltmek için kullanılır.
Özetle: Eğer kamu ulaşımı veya kiosk gibi projelerde santimetre altı hassasiyet hedefliniyorsa, seçilen antenin sadece GNSS kanallarını desteklemesi yetmez; faz merkezi kararlılığının yüksek olması ve bilinen bir kalibrasyon değerine sahip olması gerekir.
V2X ile RTK Entegrasyonu Neden Önemli?
V2X teknolojisi aracın çevresiyle konuşmasını sağlar; RTK ise aracın dünyada tam olarak nerede olduğunu bilmesini sağlar. Bu iki teknolojinin birleşmesi şu açılardan kritiktir:
Şerit Seviyesinde Hassasiyet:
Standart GPS, aracı yolda gösterir ama hangi şeritte olduğunu %100 doğrulukla bilemez. RTK+V2X entegrasyonu ile bir araç, karşıdan gelen aracın sadece “yaklaştığını” değil, kendi şeridine 10 cm girdiğini fark edip kaçış manevrası yapabilir.
Kooperatif (Ortaklaşa) Algılama:
V2X üzerinden araçlar birbirine sensör verisi gönderir. Eğer bir araç RTK sayesinde kendi konumundan eminse, diğer araçlara gönderdiği “ileride kaza var” bilgisinin koordinatı da o kadar güvenilir olur. Hatalı konum bilgisi, sistemin yanlış alarm vermesine neden olur.
Görüş Hattı Dışındaki Tehlikeler (NLOS):
Kavşaklarda veya kör noktalarda, araçlar birbirini fiziksel olarak görmese bile RTK-tabanlı kesin konumlarını V2X üzerinden paylaşarak çarpışmaları daha gerçekleşmeden önler.
Sinyal Kesintilerinde Yedekleme:
Tünel veya yüksek binalar arasında RTK sinyali geçici olarak kesilirse (ölü bölge / dead reckoning moduna girilirse), V2X üzerinden yol kenarı ünitelerinden (RSU) alınan konum düzeltme verileri navigasyonun sürekliliğini destekleyebilir.
RTK + V2X Entegre Sistem Mimarisi
Spesifik bir kullanım senaryosu; örneğin belediye otobüsleri veya otonom lojistik için bir donanım mimarisi.
Sistemi üç ana katmanda kurgulayabiliriz: Algılama (Anten/GNSS), İşleme (OBU) ve İletişim (V2X/Hücresel).
Donanım Bileşenleri, Bağlantılar:
-

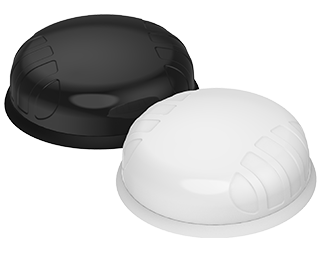

- Anten Ünitesi (Hibrit Anten): Hem Multi-band GNSS (L1/L2/L5) hem de V2X (5.9 GHz) frekanslarını destekleyen, tercihen “Araç üstü” formunda tek bir ünite. Bu, araç tavanındaki kablo karmaşasını azaltır ve faz merkezi kararlılığını tek noktada toplar.
- Kablo: Sinyal kaybını minimize etmek için LMR-240 veya daha iyisi LMR-400 serisi düşük kayıplı kablolar.
- OBU (Araç İçindeki Cihaz) / İşlemci: GNSS modülü, donanımsal RTK motoruna sahip, yüksek frekanslı (20Hz+) bir alıcı.
- IMU: 6-eksenli (Jiroskop ve İvmeölçer). RTK sinyali binalar arasında kesildiğinde (şehir içi vadi etkisi), konumu saniyeler boyunca santimetre hassasiyetinde tutmak için GNSS verisiyle “Sensör birleştirmesi” yapar.
- V2X Modülü (C-V2X Hücresel V2X): PC5 arayüzü üzerinden diğer araçlarla (V2V) ve yol kenarı üniteleriyle (V2I) doğrudan haberleşme sağlar.
Veri Akışı ve Entegrasyon Mantığı
Bu çalışma mimarisinde aşağıdaki adımlar izlenir:
- Düzeltme Verisi Alımı: Araç, yerel bir baz istasyonundan (CORS ağı veya V2I üzerinden bir RSU) RTCM düzeltme verilerini alır.
- Hassas Konumlandırma: GNSS alıcısı, uydulardan gelen ham veri ile RTCM verisini işleyerek “Fixed RTK” moduna geçer (<2-3 cm hata).
- V2X Paketleme: Bu hassas koordinat, aracın hızı, yönü (heading) ve boyutu ile birleştirilerek BSM (Basic Safety Message / Temel Güvenlik Mesajı) paketine dönüştürülür.
- Kritik Karar Mekanizması: Eğer V2X üzerinden gelen bir “fren uyarısı” mesajı varsa, OBU kendi RTK konumunu karşı tarafın konumuyla milisaniyeler içinde kıyaslar. Eğer iki araç aynı şeritteyse, sürücü uyarılır veya otomatik fren tetiklenir.
Neden Bu Mimariyi Seçmeli (Avantajları)
Özellik | Standart Sistem | RTK + V2X Entegre Mimari |
|---|---|---|
Konum Hassasiyeti | 2 - 5 Metre | 1 - 3 Santimetre |
Şerit Algılama | Sadece Kamera ile (Hata payı yüksek) | Yazılımsal + Donanımsal Doğrulama |
Kritik Durum | Kaza anında tepki | Kaza riskini 300m önceden fark etme |
Bağlantı | Sadece 4G/5G (Gecikmeli) | Doğrudan İletişim (Düşük Gecikme <20ms) |
