HARXON · DENİZ GNSS ANTEN ÇÖZÜMLERİ

Harxon Marine GNSS Antenler: Gemi, USV ve Diğer Deniz Uygulamaları

Harxon marine GNSS antenler; gemi navigasyonu, insansız deniz araçları (USV), hidrografik ölçüm, akıllı şamandıralar ve liman otomasyonu için tuzlu, nemli ve titreşimli deniz ortamına uygun, çok bantlı anten seçenekleri sunar.

BağLAN, Harxon'un Türkiye çözüm ortağı olarak anten seçimi, alıcı uyumluluğu ve gemi üstü kurulum konularında teknik destek sağlar.

L-BandAçık denizde PPP düzeltmesi
IP69KYüksek basınçlı yıkamaya dayanım
96 saatTuz sisi testi (CVX serisi)
75 GDarbe dayanımı (CVX serisi)
DENİZDE GNSS

Marine GNSS Anten Neden Farklıdır?

Karada iyi çalışan bir GNSS anteni denizde aynı performansı göstermeyebilir. Deniz ortamı, antenden hem mekanik dayanım hem de farklı RF davranışı bekler.

Gemi üst yapısı ve deniz yüzeyi güçlü yansıma (multipath) kaynağıdır; açık denizde yerel RTK baz istasyonu bulunmaz; tuzlu hava, sürekli nem, motor titreşimi ve dalga darbeleri ise anten gövdesini ve konnektörü zorlar.

Bu nedenle marine GNSS anten seçiminde bant kapsamı ve L-Band desteğinin yanında koruma sınıfı, tuz sisi dayanımı, titreşim ve darbe değerleri de birlikte değerlendirilmelidir. Teknedeki genel iletişim altyapısı için BağLAN Marine sayfamıza göz atabilirsiniz.

1

Tuz, Nem ve Yıkama

IP67 / IP69K koruma ve tuz sisi testleri; konnektörde çarpma koruma kapağı.

2

Deniz Yüzeyi Yansımaları

Düşük açıdan gelen yansımalara karşı RHCP eksenel oranı ve kararlı faz merkezi.

3

Açık Denizde Düzeltme

Baz istasyonu ve mobil veri olmayan bölgelerde L-Band üzerinden PPP düzeltme servisi.

4

Titreşim ve Darbe

Motor titreşimi ve dalga darbelerine karşı 9,8 gRMS titreşim, 75 G darbe dayanımı.

DENİZ UYGULAMA ALANLARI

Harxon Marine GNSS Anten Hangi Uygulamalarda Kullanılır?

Harxon marine GNSS anten seçenekleri; ticari gemilerden insansız deniz araçlarına, limanlardan açık deniz ölçümlerine kadar farklı platformlara uyarlanabilir.

Gemi Navigasyonu

Ticari gemi, yat ve hizmet teknelerinde kesintisiz, güvenilir konum ve hız bilgisi.

CVX606A · CVX600A

İnsansız Deniz Araçları

USV ve otonom teknelerde rota takibi ve RTK destekli hassas navigasyon.

CVX603A · CH7609A

Hidrografik Ölçüm

Batimetri ve kıyı haritalamada ölçüm teknesinin RTK veya PPP ile hassas konumu.

CVX600A · CVX606A

Akıllı Şamandıralar

Oşinografi, meteoroloji ve dalga ölçüm şamandıralarında konum ve zaman bilgisi.

CVX603A · CT3602A

Liman Otomasyonu

Konteyner vinçleri, RTG ve liman araçlarında konum tabanlı otomasyon.

CVX606A · CVX603A

Açık Deniz Platformları

Offshore yapılarda konum izleme, ekipman konumlandırma ve zaman referansı.

CVX606A · TR201A

Gemiden Kalkan Drone

Denizde inceleme ve haritalama yapan UAV'lerde hafif, çok bantlı helix antenler.

CH7609A · CHX600A

Gemide Zamanlama

Haberleşme, seyir kayıt ve ağ sistemleri için GNSS tabanlı zaman referansı.

TR201A · CT3602A
Harxon marine GNSS anten gemi üstü montajı: açık gökyüzü, deniz yüzeyi yansıması ve radar mesafesi
Gemi üstü yerleşim: anten üst yapının en açık noktasında, radar ve VHF/uydu antenlerinden ayrık konumda olmalıdır.
GEMİ ÜSTÜ KURULUM

Marine GNSS Anten Montajında Dikkat Edilecekler

Doğru seçilmiş bir anten, yanlış yere monte edildiğinde beklenen doğruluğu vermez.

1

Açık Gökyüzü

Direk, baca ve üst yapı gölgesinden uzak, mümkün olan en yüksek nokta.

2

Radar ve Verici Mesafesi

Radar ışın yolunun dışında; VHF, uydu ve hücresel antenlerden ayrık konum.

3

Konnektör ve Kablo

TNC/N konnektörde su yalıtımı, düşük kayıplı marine kablo ve alıcının bias besleme uyumu.

4

Sağlam Montaj

5/8"-11 direk adaptörü veya vidalı montaj; titreşimde gevşemeyecek bağlantı.

HARXON MARINE GNSS ANTEN MODELLERİ

Deniz Uygulamaları İçin Üç Ürün Ailesi

Teknik değerler her modelin Harxon teknik broşüründen alınmıştır. Ayrıntılı radyasyon desenleri, faz merkezi çizimleri ve montaj ölçüleri için ilgili broşürü inceleyin.

Güverte ve Direk Antenleri

Gemi, liman ve açık deniz platformları için tuz sisi, titreşim ve darbeye dayanıklı tam bant antenler.

Harxon HX-CVX606A marine GNSS anteni
HX-CVX606A

Metal Tabanlı Ruggedized Anten

Tüm GNSS bantları ve L-Band; masif metal taban, 96 saat tuz sisi, 9,8 gRMS titreşim ve 75 G darbe dayanımı.

5,5 dBiTNC dişiIP67 / IP69K−50…+85 °C
Harxon HX-CVX600A marine ve ölçüm GNSS anteni
HX-CVX600A

Ölçüm ve Navigasyon Anteni

Kararlı faz merkezi (PCV tekrarlanabilirliği ≤2 mm), tüm GNSS bantları ve L-Band; 96 saat tuz sisi testi.

5,5 dBi≤ 600 gTNC dişiIP67 / IP69K
Harxon HX-CVX603A alçak profilli marine GNSS anteni
HX-CVX603A

Alçak Profilli Çok Bantlı Anten

26 mm yükseklikte tam bant ve L-Band; USV, şamandıra ve küçük teknelerde rüzgâr yükü düşük montaj.

Ø90,6 × 26 mm≤ 250 gTNC dişiIP67

Zamanlama Antenleri

Gemi ve liman sistemlerinde haberleşme, ağ ve kayıt cihazları için GNSS tabanlı zaman referansı.

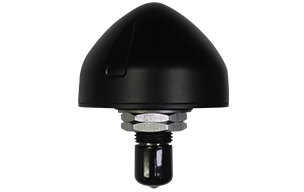

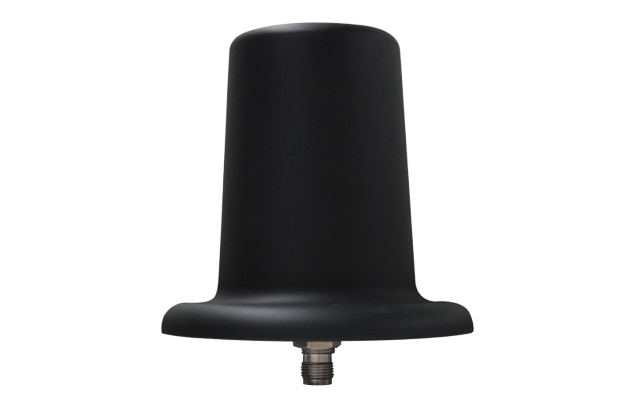

Harxon HX-TR201A marine GNSS zamanlama anteni
HX-TR201A

Sağlamlaştırılmış Zamanlama Anteni

GPS L1/L2, BDS, GLONASS ve Galileo E1; konik radom, MIL-STD-810 titreşim ve darbe dayanımı.

LNA 37 ±2 dBN dişiIP67 / IP69K−55…+85 °C

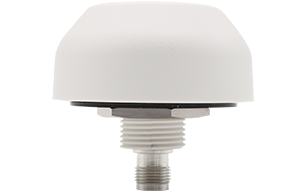

Harxon HX-CT3602A GNSS zamanlama anteni
HX-CT3602A

Kompakt L1 Zamanlama Anteni

GPS, GLONASS, Galileo, BDS ve QZSS L1; yüksek bant dışı bastırma ve 9 mA düşük akım ile şamandıra ve pilli sistemlere uygun.

LNA 28 ±3 dBTNC dişiIP67−60…+85 °C
ZAMANLAMA ÇÖZÜMLERİ

GNSS Kesin Zaman Sunucuları

Zamanlama anteni sistemin yalnızca RF girişidir. PTP/NTP zaman sunucuları, GNSS kesintisinde holdover ve senkronizasyon dağıtımı için kesin zaman çözümlerimizi inceleyin.

D-Helix Antenler

USV, gemiden kalkan drone ve küçük deniz platformları için hafif, geniş açılı dairesel polarizasyonlu helix antenler.

Harxon HX-CH7609A D-Helix GNSS anteni
HX-CH7609A

Tam Bant D-Helix

L1/L2/L5 ailesi, BDS B3, QZSS L6 ve L-Band; alçak profilli gövde.

≤ 30,5 gSMA erkekIP67

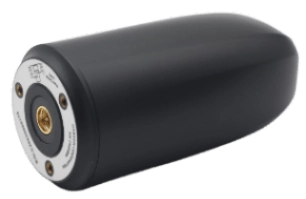

Harxon HX-CHX600A D-Helix GNSS anteni
HX-CHX600A

Yüksek Kazançlı D-Helix

Tüm GNSS bantları ve L-Band; 4,2 dBi kazanç, ≤1,5 dB gürültü katsayısı.

≤ 45 gSMA erkekIP67
Harxon HX-CH6601A helix GNSS anteni
HX-CH6601A

Ultra Hafif Helix

GPS, GLONASS, Galileo, BDS ve QZSS L1/L2 bantları; 25 g ağırlık.

≤ 25 gSMA erkekIP67
Harxon HX-CHX602A katlanabilir D-Helix GNSS anteni
HX-CHX602A

Katlanabilir D-Helix

Tüm GNSS bantları ve L-Band; 90°'ye kadar katlanır. IP65 olduğundan doğrudan su sıçramasına açık noktalarda dikkatli kullanılmalıdır.

≤ 95 gSMA erkekIP65
TEKNİK KARŞILAŞTIRMA

Harxon Marine GNSS Anten Karşılaştırma Tablosu

Deniz uygulamalarında öne çıkan dayanım değerleri broşürlerden alınmıştır; broşürde belirtilmeyen değerler "–" ile gösterilmiştir.

ModelL-BandKorumaTuz SisiTitreşim / DarbeÇalışma SıcaklığıKonnektörBoyutAğırlık
Güverte ve direk
HX-CVX606AVarIP67 / IP69K96 saat9,8 gRMS / 75 G−50…+85 °CTNC dişiØ150 × 57,3 mm≤ 800 g
HX-CVX600AVarIP67 / IP69K96 saat9,8 gRMS / 75 G−45…+85 °CTNC dişiØ150 × 53 mm≤ 600 g
HX-CVX603AVarIP67––−45…+85 °CTNC dişiØ90,6 × 26 mm≤ 250 g
Zamanlama
HX-TR201AYokIP67 / IP69K–MIL-STD-810−55…+85 °CN dişiØ69 × 48,5 mm≤ 260 g
HX-CT3602AYokIP67––−60…+85 °CTNC dişiØ60 × 54 mm≤ 85 g
D-Helix
HX-CH7609AVarIP67––−40…+70 °CSMA erkekØ43,6 × 40,8 mm≤ 30,5 g
HX-CHX600AVarIP67––−40…+70 °CSMA erkekØ40 × 82,6 mm≤ 45 g
HX-CH6601AYokIP67––−40…+70 °CSMA erkekØ27,5 × 59 mm≤ 25 g
HX-CHX602AVarIP65––−40…+80 °CSMA erkek25 × 107 mm≤ 95 g

L-Band, uydu üzerinden yayınlanan PPP düzeltme servislerinin alımı içindir; servis kullanımı uyumlu alıcı ve abonelik gerektirir. LNA kazancı, anten kazancı ve bant kapsamı karşılaştırması için Harxon karasal GNSS anten sayfamızdaki tablolara bakabilirsiniz.

ANTEN SEÇİM REHBERİ

Hangi Harxon Marine GNSS Anten Size Uygun?

1Gemi, liman ve platform

  • Ağır deniz koşulları, metal direkHX-CVX606A: masif metal taban, 96 saat tuz sisi.
  • Hidrografik ölçüm ve navigasyonHX-CVX600A: PCV tekrarlanabilirliği ≤2 mm.

2USV, şamandıra ve küçük tekne

  • Alçak profil, düşük rüzgâr yüküHX-CVX603A: 26 mm yükseklik, tam bant ve L-Band.
  • Pilli şamandırada zaman bilgisiHX-CT3602A: 9 mA akım tüketimi.

3Drone ve hafif platform

  • Hafif ve tam bantHX-CH7609A: 30,5 g, L-Band dahil.
  • Daha yüksek kazançHX-CHX600A: 4,2 dBi, ≤1,5 dB gürültü katsayısı.

Karadaki ölçüm, tarım, iş makinesi ve drone uygulamaları için Harxon GNSS antenler – karasal uygulamalar sayfamızı, RTK yönteminin temelleri için RTK GNSS çözümleri sayfamızı inceleyebilirsiniz.

SIK SORULAN SORULAR

Harxon Marine GNSS Anten Hakkında Sorular

Marine GNSS anten ile karasal GNSS anten arasındaki fark nedir?

Elektriksel olarak benzer olabilirler; fark çoğunlukla dayanımdadır. Denizde kullanılacak antende tuz sisi dayanımı, IP67/IP69K koruma, titreşim ve darbe değerleri ile konnektör yalıtımı daha kritik hale gelir. Ayrıca açık denizde RTK baz istasyonu bulunmadığından L-Band desteği önem kazanır.

Açık denizde RTK kullanılabilir mi?

Klasik RTK, yakın bir baz istasyonundan düzeltme verisi gerektirir; bu nedenle kıyıya yakın bölgeler ve limanlarla sınırlıdır. Açık denizde L-Band üzerinden yayınlanan PPP düzeltme servisleri kullanılır; bu servisler için L-Band destekli anten, uyumlu alıcı ve abonelik gerekir.

Gemide GNSS anteni nereye monte edilmelidir?

Üst yapının en açık noktasına, direk ve bacaların gölgesinden uzağa monte edilmelidir. Anten radar ışın yolunun dışında olmalı; VHF, uydu ve hücresel antenlerle arasında yeterli mesafe bırakılmalıdır.

Harxon marine GNSS anten hangi uydu sistemlerini destekler?

CVX serisi, CH7609A, CHX600A ve CHX602A; GPS, GLONASS, Galileo, BeiDou ve diğer sistemlerin yanında L-Band düzeltme servisini de destekler. Zamanlama antenleri ve CH6601A daha dar bir bant kapsamına sahiptir.

IP69K denizde neden önemlidir?

IP69K, yüksek basınçlı ve yüksek sıcaklıklı su jetine dayanımı ifade eder. Güverte yıkaması ve sert dalga sıçramalarına maruz kalan antenlerde gövde ve konnektör yalıtımının korunmasına yardımcı olur.

BAĞLAN · HARXON ÇÖZÜM ORTAĞI

Deniz Projeniz İçin Doğru Harxon GNSS Anten

Platformunuzu, alıcınızı ve montaj koşullarını paylaşın; bant kapsamı, L-Band, besleme ve konnektör uyumluluğunu birlikte değerlendirelim. Harxon'un tüm ürün yelpazesi için Harxon resmi web sitesini inceleyebilirsiniz.
