01 / AGGREGATION
WAN Birleştirme
Birden fazla WAN erişim kaynağını mantıksal tünel altında kullanarak toplam kullanılabilir kapasiteyi artırmaya yardımcı olur.
DIGI WAN BONDING / BONDIX S.A.NE
Digi WAN BondingBirden Fazla WAN, Tek Bir Esnek Bağlantı
4G LTE, 5G ve kablolu WAN bağlantılarını ortak bir iletişim mimarisinde birleştirerek bant genişliğini, bağlantı dayanıklılığını ve trafik yönetimini geliştirin.
Digi WAN Bonding, geleneksel yük devretmenin ötesine geçerek bağlantı kalitesine göre trafik dağıtımı, WAN smoothing ve paket çoğaltma mekanizmalarını destekler.
1 Gbps
En yüksek abonelik kapasitesi
Multi-WAN
Kablolu ve hücresel bağlantılar
Bondix
S.A.NE Bonding teknolojisi
Digi RM
Merkezi hizmet yönetimi
WAN BONDING TEKNOLOJİSİ
WAN Bonding Nedir?
WAN Bonding, iki veya daha fazla internet erişim yolunun tek bir mantıksal iletişim yapısı altında birlikte kullanılmasını sağlayan teknolojidir.
Bağlantılar farklı operatörlerden gelen LTE/5G hatları, Ethernet WAN veya diğer IP erişim kaynakları olabilir. Digi WAN Bonding bu bağlantıların performansını değerlendirerek veri trafiğini uygun yollar üzerinden iletir.
Böylece bağlantı kalitesindeki değişimlerin kritik uygulamalar üzerindeki etkisini azaltmak ve bazı senaryolarda tek bağlantıdan daha yüksek toplam verim elde etmek mümkün olur.
02 / RESILIENCY
Bağlantı Dayanıklılığı
WAN yollarından birinde bozulma oluştuğunda diğer kullanılabilir bağlantılar üzerinden veri iletimini sürdürebilir.
03 / OPTIMIZATION
Akıllı Trafik Dağıtımı
Gecikme, paket kaybı ve bağlantı kapasitesi gibi ölçümleri kullanarak trafik dağıtımını optimize eder.
BAĞLANTI MİMARİSİ

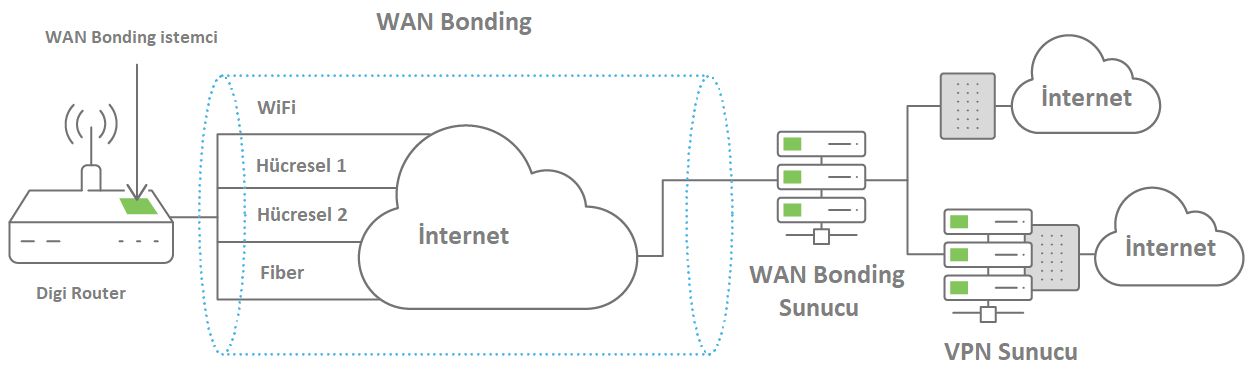

Digi WAN Bonding Nasıl Çalışır?
Digi WAN Bonding, Bondix S.A.NE teknolojisiyle birden fazla WAN bağlantısı ve uzak bir VPS uç noktası arasında mantıksal bir tünel oluşturur.
Kurumsal / Endüstriyel Yerel Ağ
PLC, SCADA, IP Kamera, Ofis veya Araç Sistemleri
↓
Digi EX / IX / TX Router
DAL OS + WAN Bonding İstemcisi
WAN 1
Fiber / Ethernet / LTE
WAN 2
4G LTE / 5G
Bondix S.A.NE Mantıksal Tüneli
Paket dağıtımı, önceliklendirme, çoğaltma
↓
WAN Bonding VPS Sunucusu
Paketlerin yeniden birleştirilmesi ve yönlendirilmesi
↓
İnternet / Uygulama Sunucuları / Bulut
Karşı uç iletişim sistemleri
Bu şema kavramsaldır. Gerçek bağlantı sayısı, donanım, tünel topolojisi ve VPS mimarisi projeye göre değişebilir.
TEKNİK KARŞILAŞTIRMA
WAN Failover, Load Balancing ve WAN Bonding
Bu üç teknoloji aynı amaca hizmet etmez. Ağ tasarımında aralarındaki farkın doğru anlaşılması önemlidir.
| Özellik | WAN Failover | Load Balancing | WAN Bonding |
|---|---|---|---|
| Temel İşlev | Yedek bağlantıya geçiş | Trafiği farklı bağlantılara dağıtma | Bağlantıları mantıksal tünelde birleştirme |
| Eşzamanlı Hat Kullanımı | Genellikle aktif/yedek | Evet | Evet |
| Tek Akışta Çoklu Hat | Hayır | Genellikle hayır | Desteklenebilir |
| Hat Arızasında Aktarım | Yük devretme süresine bağlı | Oturum etkilenebilir | Ortak tünel sayesinde daha dayanıklı |
| Paket Çoğaltma | Standart değil | Standart değil | Destekli |
| Gecikme Optimizasyonu | Sınırlı | Yönlendirme politikasına bağlı | WAN smoothing ve önceliklendirme |
| Uzak Bonding Uç Noktası | Gerekmez | Genellikle gerekmez | Digi çözümünde VPS gerekir |
Gerçek performans WAN kalitesine, tünel yapılandırmasına, operatör altyapısına ve uygulama protokolüne bağlıdır.

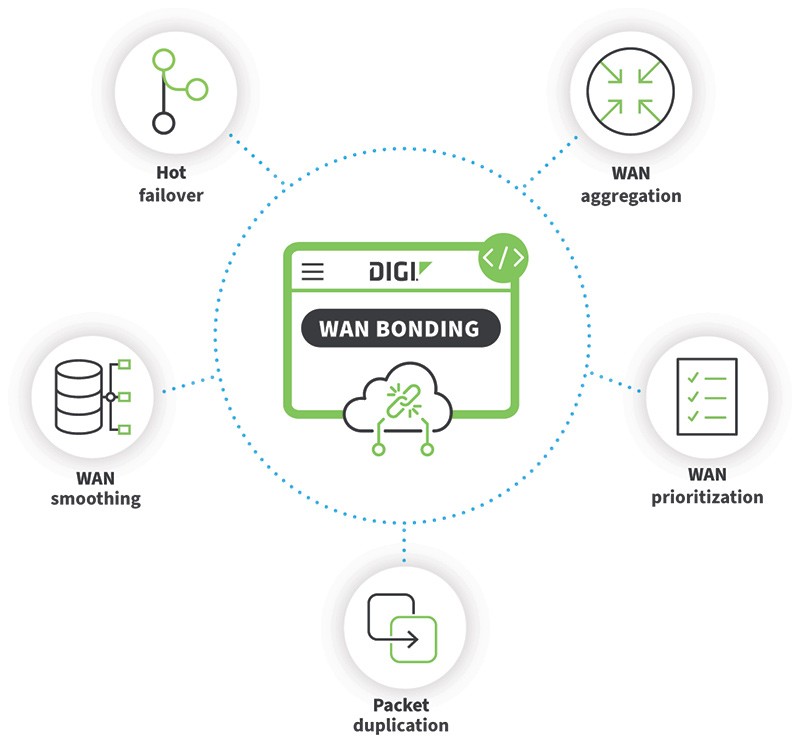

DIGI WAN BONDING ÖZELLİKLERİ
Beş Temel Teknoloji ve Merkezi Yönetim
01 / HOT FAILOVER
Hızlı Yük Devretme
Ortak tünel mimarisi, aktif bağlantılardan birinin kesilmesi durumunda kalan kullanılabilir WAN yollarının kullanılmasını sağlar.
02 / AGGREGATION
Bant Genişliği Birleştirme
Kablolu ve hücresel WAN bağlantılarının toplam kapasitesinden yararlanmayı hedefler.
03 / SMOOTHING
WAN Smoothing
Trafik akışlarının birden fazla kanal üzerinden yönetilmesiyle paket kaybı ve gecikme dalgalanmalarının etkisini azaltır.
04 / PRIORITIZATION
WAN Önceliklendirme
Bağlantı kalitesi ve kapasitesi doğrultusunda uygun WAN yolunu seçmeye yardımcı olur.
05 / DUPLICATION
Paket Çoğaltma
Kritik paketlerin birden fazla bağlantıdan gönderilmesiyle kayıp riskinin azaltılmasını hedefler.
06 / REMOTE MANAGEMENT
Digi Remote Manager
WAN Bonding hizmetinin etkinleştirilmesi ve uyumlu cihazların merkezi yönetimi.
UYGULAMA ALANLARI
WAN Bonding Hangi Sistemlerde Kullanılır?
Otobüs ve Raylı Sistemler
Hareket halindeki araçlarda değişen hücresel kapsama koşullarının yönetilmesi ve mobil veri iletişiminin dayanıklılığının artırılması.
Mobil Video Aktarımı
Kamera, canlı yayın ve mobil görüntü sistemlerinde birden fazla erişim yolunun kullanılması.
Kurumsal Ofis ve Mağazalar
Ethernet WAN ile LTE/5G erişimin bir araya getirilmesi ve iş uygulamalarının sürekliliği.
Endüstriyel SCADA
Dağıtık saha sistemleri, kontrol istasyonları ve uzaktan izleme bağlantıları.
Enerji ve Kritik Altyapı
Enerji tesisleri, uzak saha merkezleri ve altyapı kontrol sistemlerinde çoklu erişim.
Geçici ve Mobil Operasyonlar
Geçici ağ kurulumları, afet sonrası bağlantı altyapıları ve uzak operasyon noktaları.
DIGI REMOTE MANAGER
WAN Bonding ve Merkezi Yönetim
Digi WAN Bonding, Digi Remote Manager ekosistemine entegre edilen ilave abonelik hizmetidir.
Bondix S.A.NE yazılımı, desteklenen Digi router'larda DAL OS altyapısıyla çalışır.
Bonding hizmetinde router ile uzak VPS arasında bir tünel oluşturulur. Veri paketleri farklı WAN hatlarından iletilir ve uzak uçta yeniden birleştirilir.
VPS sunucusu müşteri, Digi Professional Services veya yetkili çözüm ortağı tarafından yönetilebilir.
01
Merkezi Aktivasyon
Uyumlu router'larda hizmetin yönetim portalı üzerinden etkinleştirilmesi.
02
DAL OS Entegrasyonu
Desteklenen Digi cihazlarında işletim sistemi ve WAN yapılandırmasının kullanılması.
03
VPS Uç Noktası
Paketlerin yeniden birleştirilmesi ve iletişimin karşı tarafa aktarılması.
04
İzleme ve Yönetim
Uzaktan cihaz izleme, yapılandırma ve bağlantı durumunun değerlendirilmesi.
WAN BONDING ABONELİKLERİ
100 Mbps, 200 Mbps ve 1 Gbps Seçenekleri
Digi WAN Bonding, farklı toplam verim gereksinimleri için abonelik seçenekleri sunar.
TIER 1
100 Mbps
100 Mbps maksimum bonding verim kapasitesi için abonelik.
Sipariş kodu: DIGI-SRV-WB-TIER1-1YR
TIER 2
200 Mbps
200 Mbps maksimum bonding verim kapasitesi için abonelik.
Sipariş kodu: DIGI-SRV-WB-TIER2-1YR
TIER 3
1 Gbps
1 Gbps maksimum bonding verim kapasitesi için abonelik.
Sipariş kodu: DIGI-SRV-WB-TIER3-1YR
Bunlar abonelik kapasitesi üst sınırlarıdır, garanti edilen gerçek veri hızları değildir. Digi WAN Bonding, Digi Remote Manager Premier ile kullanılan ilave bir abonelik hizmetidir. Her kapasite için 30 günlük deneme aboneliği de bulunur (DIGI-SRV-WB-TIER1/2/3-TRIAL-30D). Lisans, VPS ve diğer altyapı maliyetleri proje bazında değerlendirilmelidir.
UYUMLU DIGI ÜRÜN AİLELERİ
Kurumsal, Endüstriyel ve Ulaşım Router'ları
WAN Bonding, desteklenen Digi EX, IX ve TX ürünlerinde kullanılabilir. Kesin uyumluluk için model ve DAL OS sürümü doğrulanmalıdır.
DIGI ENTERPRISE
Kurumsal EX Serisi
Şubeler, perakende noktaları ve kurumsal erişim altyapıları.
Kurumsal ÇözümlerDIGI INDUSTRIAL
Endüstriyel IX Serisi
SCADA, otomasyon, enerji ve endüstriyel IoT sahaları.
Endüstriyel ÇözümlerDIGI TRANSPORTATION
Ulaşım TX Serisi
Otobüsler, raylı sistemler, filolar ve mobil araç haberleşmesi.
Ulaşım ÇözümleriRF VE HÜCRESEL BAĞLANTI
WAN Bonding Performansında Antenlerin Rolü
WAN Bonding, yetersiz hücresel kapsamanın yerine geçen bir RF çözümü değildir.
Kullanılan her hücresel hattın kalitesi bonding sisteminin toplam performansını etkiler.
Poynting antenleriyle uygun RF tasarımı; anten yerleşimi, polarizasyon, MIMO, koaksiyel kablo kayıpları ve operatör kapsaması açısından değerlendirilmelidir.
01
Operatör Çeşitliliği
Farklı şebekelerin kapsama ve altyapı koşullarından yararlanma.
02
MIMO ve Anten Uyumu
Hücresel modem portlarına uygun MIMO anten yapısı.
03
RF Performans Ölçümü
RSRP, RSRQ, SINR ve veri performansının birlikte analizi.
04
Fiziksel Bağlantı Çeşitliliği
Kablolu WAN ile hücresel WAN bağlantılarının uygun biçimde birleştirilmesi.
BAĞLAN / DIGI WAN BONDING
Projeniz İçin Uygun WAN Bonding Mimarisi
Router uyumluluğu, WAN bağlantı sayısı, operatör seçimi, VPS mimarisi, abonelik kapasitesi ve Poynting anten sistemi birlikte değerlendirilmelidir.
