MIMO Anten ve Çapraz Polarizasyon Neden İki Anten Bir Antenden Daha İyidir?
4G LTE ve 5G, aynı frekansta birden fazla veri akışını aynı anda taşıyan MIMO tekniğiyle çalışır. Bir MIMO anten sisteminin bu akışları gerçekten ayırabilmesi için antenlerin ya farklı polarizasyonda (çapraz polarizasyon) ya da birbirinden yeterince uzakta (mekânsal ayrım) olması gerekir.
- 2×2 · 4×4 MIMO
- ±45° X-pol
- Mekânsal ayrım
- Anten aralığı
MIMO anten nedir?
MIMO (Multiple Input, Multiple Output), baz istasyonu ile router arasında birden fazla anten kullanarak aynı frekansta aynı anda birden fazla bağımsız veri akışı taşır. Tek anten (SISO) yalnızca bir akış taşıyabildiği için hız, özellikle yoğun ve zayıf sinyalli ortamlarda sınırlı kalır.
- 2×2 MIMO: İki anten, iki akış. Hemen hemen tüm 4G/5G router ve modemlerde en az iki anten portu vardır.
- 4×4 MIMO: Dört anten, dört akış. Uygun koşullarda 2×2'ye göre belirgin hız artışı.
- Akış sayısı koşula bağlıdır: Router kanal kalitesini (CQI, rank) baz istasyonuna bildirir. Sinyal kalitesi düşükse baz istasyonu akış sayısını azaltır, gerekirse tek akışa iner.
MIMO'nun çalışması için
- Router'ın her anten portu ayrı bir anten elemanına bağlanmalıdır.
- Antenlerin aldığı sinyaller birbirinden farklı (ilintisiz) olmalıdır.
- İyi bir SINR gerekir; zayıf sinyalde yüksek dereceli MIMO kullanılmaz.
Çapraz polarizasyon ve mekânsal ayrım
MIMO akışlarını birbirinden ayırmanın iki yolu vardır. Hangisinin kullanılacağı anten tipine ve MIMO derecesine bağlıdır.
Çapraz polarizasyon (X-pol)
- İki eleman tek gövdede, +45° ve −45° açıyla yerleştirilir.
- Fiziksel aralık gerekmez; 2×2 MIMO için iyi ayrım sağlar.
- 4G/5G baz istasyonları da ±45° çapraz polarizasyonlu antenler kullanır.

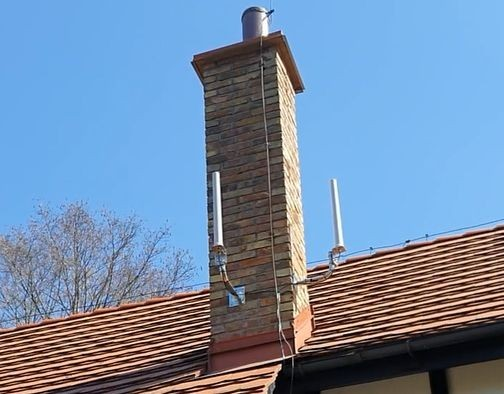

Mekânsal ayrım
- Aynı polarizasyondaki antenler arasında mesafe bırakılır.
- Çok yönlü çubuk antenler genellikle dikey polarizasyonludur; MIMO için tek yol aralıktır.
- Gereken mesafe frekans düştükçe artar.
İki yönlü SISO antenle (örneğin iki LPDA) yapılan MIMO kurulumunda ±45° değil, yatay + dikey polarizasyon elde edilir. Ayrıntılı karşılaştırma: FWA'da H/V ve X-pol polarizasyon. Antenler arası etkileşim için: MIMO izolasyonu nedir?
Tek gövdede MIMO: X-pol antenler
Birden fazla çapraz polarizasyonlu elemanı tek gövdede toplayan antenler; doğru polarizasyon açısını, düşük iç etkileşimi ve iyi kazancı hazır olarak sunar. Ek braket, aralık hesabı ve ayrı kablo düzeni gerekmez.
XPOL-1-5G+
Çok yönlü, çapraz polarizasyonlu 5G anten.
- 410–6000 MHz
- 2×2 (6 dBi) · 4×4 (7 dBi)
- Şehir içi FWA
XPOL-2-5G-V3
Yönlü, çapraz polarizasyonlu 2×2 anten.
- 617–4200 MHz
- 11 dBi · 2×2
- Uzak baz istasyonu
XPOL-24
Yönlü 4×4: iki X-pol çift, mekânsal ayrımla.
- 617–4200 MHz
- 11 dBi · 4×4
- 4×4 router için
Tüm X-pol anten ailesi için: Poynting XPOL teknolojisi.
MIMO için antenler arası mesafe
İki ayrı SISO antenle MIMO kurulacaksa, aralarındaki mesafe kullanılan en düşük frekansa göre belirlenir. Poynting'in pratik önerisi:
| Bant | Önerilen aralık |
|---|---|
| 900 MHz | ≈ 90 cm |
| 1800 MHz | ≈ 45 – 50 cm |
- Kazanç arttıkça aralık artar: Düşük kazançlı antenler daha yakın, dar hüzmeli yüksek kazançlı antenler daha uzak yerleştirilir.
- Şehir ve dağlık arazi: Yansımalar yandan geldiği için yatay aralık daha iyi sonuç verir.
- Kırsal ve açık arazi: Yansıma çoğunlukla yerden geldiği için dikey aralık daha etkili olabilir.
- Genel kural: Kablo ve montaj izin verdiği ölçüde daha fazla aralık daha iyidir.
MIMO anten hakkında
Router'ımın iki anten portu var, tek anten takabilir miyim?
Bağlantı kurulur, ancak MIMO'dan yararlanılamaz ve hız düşer. İki portun her biri ayrı bir anten elemanına bağlanmalıdır; en pratik yol tek gövdede iki eleman taşıyan bir X-pol antendir.
Tek anteni Y kablosuyla iki porta bağlamak işe yarar mı?
Hayır. İki port aynı sinyali alır, MIMO ayrımı oluşmaz ve bölücü ek kayıp ekler.
Çapraz polarizasyon mu, iki ayrı anten mi?
2×2 MIMO için tek gövdeli X-pol anten kurulum kolaylığı ve kararlı ayrım sağlar. İki ayrı çok yönlü çubuk anten de kullanılabilir, ancak aralarında frekansa uygun mesafe bırakılmalıdır.
4×4 MIMO için ne gerekir?
Dört anten portlu bir router ve dört elemanlı anten. Dört akışı ayırmak için çapraz polarizasyon ile mekânsal ayrım birlikte kullanılır; XPOL-24 veya 4×4 XPOL-1-5G+ bu yapıdadır.
MIMO her zaman çalışır mı?
Hayır. Baz istasyonu, router'ın bildirdiği kanal kalitesine göre akış sayısını belirler. Sinyal kalitesi (SINR) düşükse akış sayısı azalır. Bu yüzden antenin konumu ve sinyal kalitesi MIMO kazancını doğrudan etkiler.
