Poynting MIMO-8 Serisi: 8×8 MIMO 5G Araç Anteni
Tek gövdede sekiz ultra geniş bant hücresel anten, çift bant GNSS ve isteğe bağlı 4×4 Wi-Fi 6E/7. Poynting MIMO-8, sekiz portlu (2 × 4×4 5G modemli) router'lar ve iki router'lı sistemler için tasarlanmış, IP69K korumalı ve E-Mark onaylı araç üstü antendir.
Neden Poynting MIMO-8?
Yeni nesil 5G router'lar dört yerine sekiz hücresel anten portuyla, yani iki ayrı 4×4 5G modemle geliyor. Poynting MIMO-8 serisi, bu cihazların tüm portlarını tek bir anten gövdesinden besler.
| Tek delik, tek gövde | Araç tavanına sekiz ayrı anten yerine tek bir gövde monte edilir. Kurulum süresi kısalır, sızdırmazlık riski azalır. |
|---|---|
| Ultra geniş bant | 410 MHz'den 6000 MHz'e kadar tüm 2G/3G/4G/5G bantları, 450 MHz özel şebekeler ve n77/n78 dahil. Operatör ya da ülke değişse de anten aynı kalır. |
| Taşıyıcı birleştirme | Sekiz bağımsız eleman, çok bantlı taşıyıcı birleştirme (carrier aggregation) ve çok operatörlü bağlantı birleştirme (bonding) için gereken port sayısını sağlar. |
| Çift bant GNSS | Dahili çift bant GNSS anteni, filo takibi ve konum tabanlı uygulamalar için hızlı ve kararlı konum verir. |
| Zorlu ortam | IP69K gövde yüksek basınçlı yıkamaya dayanır; E-Mark onayı araç üstü kullanım içindir. |
MIMO-8-801 ve MIMO-8-841

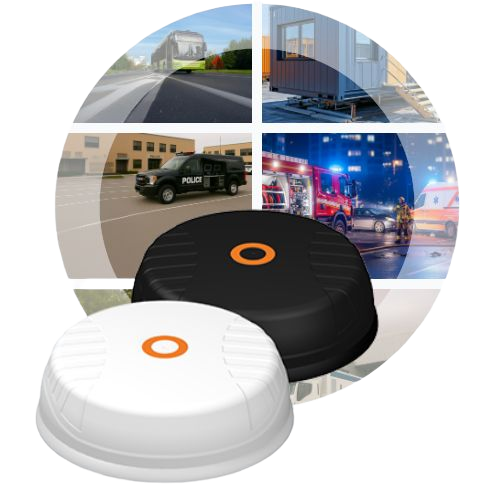

Seri iki modelden oluşur. Hücresel ve GNSS tarafı aynıdır; fark, 841 modelindeki dört adet çift bant Wi-Fi antenidir. Her iki model siyah ve beyaz renk seçeneğiyle sunulur.
MIMO-8-801
9'u 1 arada: 8 hücresel + GNSS
- 5G / LTE × 8
- Wi-Fi × 0
- GNSS × 1
- Wi-Fi'ı ayrı antenle çözen ya da hiç kullanmayan sistemler
- Konnektör: 9 × SMA (erkek)
- Sipariş kodu: A-MIMO-0008-V1-801-B (siyah), -W (beyaz)
MIMO-8-841
13'ü 1 arada: 8 hücresel + 4 Wi-Fi + GNSS
- 5G / LTE × 8
- Wi-Fi × 4
- GNSS × 1
- Araç içi ve çevresi Wi-Fi 6E/7 kapsaması da gereken sistemler
- Konnektör: SMA (erkek) hücresel/GNSS, RP-SMA (erkek) Wi-Fi
- Sipariş kodu: A-MIMO-0008-V1-841-B (siyah), -W (beyaz)
| Özellik | MIMO-8-801 | MIMO-8-841 |
|---|---|---|
| Anten sayısı | 9 (8 hücresel + 1 GNSS) | 13 (8 hücresel + 4 Wi-Fi + 1 GNSS) |
| Hücresel | 410–6000 MHz, 8×8 MIMO, 8,3 dBi | 410–6000 MHz, 8×8 MIMO, 8,3 dBi |
| Wi-Fi | Yok | 4×4 MIMO, 2,4 GHz ve 5–7,2 GHz, 9,3 dBi (Wi-Fi 6E / Wi-Fi 7) |
| GNSS | Çift bant, 1 port, 20 dB | Çift bant, 1 port, 20 dB |
| Konnektör | SMA (erkek) | SMA (erkek) ve RP-SMA (erkek) |
| Kablo | RTK-031, 2 m | RTK-031, 2 m |
| Renk | Siyah, beyaz | Siyah, beyaz |
Ürün Broşürleri ve Teknik Çizim
Hangi Router'larla Kullanılır?
Poynting MIMO-8, dört ve üzeri hücresel portu olan router'lar için tasarlanmıştır. Sekiz portlu bir 5G router, tek modemde 8×8 MIMO değil, iki adet 4×4 5G modem demektir; sekiz hücresel kablo dörder dörder iki modeme dağıtılır.
8 portlu router (2 × 5G modem)
Aynı cihazdaki iki adet 4×4 5G modem beslenir; iki farklı operatöre aynı anda bağlanılır.
İki ayrı 4×4 router
Birbirinden bağımsız iki router, tek antenle ve tek montaj noktasıyla çalışır.
Poynting MIMO-8 Ürün Videosu
Poynting'in MIMO-8 serisi tanıtım videosu.
Kullanım Alanları
Poynting MIMO-8, kesintisiz ve yüksek hızlı bağlantının zorunlu olduğu hareketli ve geçici kurulumlar için tasarlandı.
Toplu taşıma ve filo
Yolcu Wi-Fi'ı, bilet sistemi, kamera aktarımı ve araç takibi.
Acil durum araçları
Ambulans ve itfaiye için görev kritik veri ve görüntü aktarımı.
Kamu güvenliği
Devriye araçlarında çok operatörlü, yedekli bağlantı.
Canlı yayın araçları
Bağlantı birleştirme ile yüksek bant genişlikli canlı yayın.
Mobil sağlık
Mobil kliniklerde tele-tıp ve uzaktan sağlık hizmeti.
Şantiye ve geçici ofis
Konteyner ofisler, etkinlikler ve afet sonrası hızlı kurulum.
Seri ayrıca denizcilik ve kıyı uygulamaları ile endüstriyel IoT ve akıllı lojistik için de uygundur.
Montaj Seçenekleri ve Aksesuarlar
Poynting MIMO-8 beş farklı şekilde monte edilebilir. Spigot ve yüzey montajı parçaları kutudan çıkar; mıknatıs, direk ve duvar montajı için isteğe bağlı aksesuar gerekir.
- Yüzey montajıAraç tavanı ya da pano üstü, yapışkanlı conta ile (kutuda).
- Mıknatıs montajıDelik açılmadan, geçici ya da kiralık araçlar için (MBK-5 mıknatıs seti, isteğe bağlı).
- Spigot montajıM30 dişli saplama (60 mm ve 120 mm, kutuda) ile gövdeden geçirerek sabitleme.
- Direk montajıSabit saha, konteyner ve tekne direkleri (BRKT-95, isteğe bağlı).
- Duvar montajıBina cephesi ve kabin yan yüzeyleri (BRKT-95, isteğe bağlı).
- AksesuarlarBRKT-95 ve MBK-5 montaj aparatları; MIMO-8-841 için 3 m CAB-119-13-RP uzatma kablo seti.
Poynting MIMO-8 Teknik Özellikleri
| Hücresel frekans | 410–470, 617–960, 1427–1517, 1710–2700, 3300–4200 ve 5000–6000 MHz |
|---|---|
| Desteklenen teknolojiler | 5G, özel 5G, 4G/LTE, 3G, 2G; ayrıca LoRa ve Bluetooth bantları |
| Öne çıkan 5G bantları | n1, n3, n7, n8, n20, n28, n38, n40, n41, n77, n78 |
| Öne çıkan LTE bantları | B1, B3, B7, B8, B20, B28, B38, B40, B41, B42, B43, B72, B87 |
| Hücresel MIMO | 8 port (8×8 anten dizisi; kullanımda 2 × 4×4) |
| Tepe kazancı | Hücresel 8,3 dBi (3300–4200 MHz). Bantlara göre: 410–470 MHz −4 dBi, 617–960 MHz −1 dBi, 1427–1517 MHz 3 dBi, 1710–2700 MHz 8 dBi, 5000–6000 MHz 8 dBi. Wi-Fi (841): 2,4 GHz 6,6 dBi, 5–7,2 GHz 9,3 dBi |
| Wi-Fi (yalnızca 841) | 4 port, 2,4 GHz ve 5–7,2 GHz; Wi-Fi 4/5/6/6E/7 |
| GNSS | Çift bant L1 (1575,42 MHz) ve L5 (1176,45 MHz), 1 port, LNA kazancı 20 ±2 dB |
| Işıma deseni | Çok yönlü (omni) |
| Polarizasyon | Doğrusal, dikey |
| Koruma sınıfı | IP69K; darbe dayanımı IK10 (direk/duvar montajında IK08) |
| Çalışma sıcaklığı | −40 °C ile +80 °C |
| Araç onayı | E-Mark |
| Kablo | RTK-031 düşük kayıplı koaksiyel, 2 m |
| Konnektör | SMA (erkek); 841 modelinde Wi-Fi için RP-SMA (erkek) |
| Montaj | Spigot ve yüzey (kutuda); mıknatıs, direk ve duvar (isteğe bağlı aksesuarla) |
| Boyut ve ağırlık | Ø268 × 84,8 mm (taban contası dahil); 801: 1,3 kg, 841: 1,58 kg |
| Paket | 801: 2,3 kg; 841: 2,58 kg; 324 × 279 × 202 mm |
Bantlara göre kazanç, VSWR, izolasyon ve kablo kaybı değerlendirmesi: Poynting MIMO-8 RF teknik analiz
Üretici sayfaları: Poynting MIMO-8-801 ve Poynting MIMO-8-841
Sık Sorulan Sorular
MIMO-8-801 ile MIMO-8-841 arasındaki fark nedir?
Hücresel ve GNSS bölümleri aynıdır. MIMO-8-841 buna ek olarak dört adet çift bant Wi-Fi anteni (2,4 GHz ve 5–7,2 GHz) içerir ve toplam 13 kabloyla gelir. MIMO-8-801'de Wi-Fi anteni yoktur, 9 kablo vardır.
Router'ımda dört hücresel port var, Poynting MIMO-8 kullanabilir miyim?
Kullanabilirsiniz, ancak sekiz elemanın dördü boşta kalır. Tek bir 4×4 router için MIMO-4 serisi daha uygun bir seçimdir. MIMO-8, ikinci bir modem ya da router eklemeyi planlıyorsanız anlam kazanır.
Poynting MIMO-8 Türkiye'deki 5G bantlarını destekliyor mu?
Evet. 700 MHz (n28), 3,5 GHz (n78) ve mevcut 800/900/1800/2100/2600 MHz 4G bantlarının tümü antenin çalışma bantları içindedir.
Kablo boyu yeterli olmazsa ne yapılır?
Anten 2 m RTK-031 kablolarla gelir. Daha uzun mesafeler için Poynting uzatma kablo setleri kullanılır; kablo boyu arttıkça özellikle 3,5 GHz ve üzerinde kayıp belirginleşeceği için router'ı antene yakın konumlandırmak en doğru yaklaşımdır.
Denizde kullanılabilir mi?
IP69K gövdesiyle tekne ve kıyı kurulumlarına uygundur. Açık denizde daha uzun menzil gerekiyorsa SWIRL ve OMNI serisi marin antenler değerlendirilmelidir.
