MIMO-8 RF Teknik Analiz: Kazanç, VSWR ve İzolasyon
MIMO-8 RF teknik analiz sayfası, MIMO-8-801 ve MIMO-8-841 antenlerinin üreticinin teknik broşüründeki ölçüm değerlerini bant bant ele alır: anten kazancı, 2 m kablo sonrası net kazanç, VSWR, portlar arası izolasyon, Wi-Fi ve GNSS özellikleri.
Kaynak: Poynting TS-A-MIMO-0008-V1-801 ve -841, REV 1.0, Eylül 2026.
MIMO-8 RF Teknik Analiz: Bantlara Göre Kazanç
8,3 dBi, antenin tüm bantlardaki tepe değeridir ve 3300–4200 MHz bandına aittir. Kazanç frekansla birlikte artar; alçak bantlarda negatiftir.
Kazanç, 600 mm toprak düzlemi üzerinde ölçülmüştür. Net kazanç hesabında teknik broşürde verilen en yakın frekanstaki kablo kaybı kullanılmıştır.
| Bant (MHz) | Anten | 2 m kablo | Net |
|---|---|---|---|
| 410–470 | −4 dBi | 0,78 dB | −4,8 dBi |
| 617–960 | −1 dBi | 1,08 dB | −2,1 dBi |
| 1427–1517 | 3 dBi | 1,36 dB | 1,6 dBi |
| 1710–2700 | 8 dBi | 1,58 dB | 6,4 dBi |
| 3300–4200 | 8,3 dBi | 2,18 dB | 6,1 dBi |
| 5000–6000 | 8 dBi | 3,30 dB | 4,7 dBi |
Ne anlama geliyor? MIMO-8, 84,8 mm yüksekliğinde alçak profilli bir gövdeye sekiz hücresel eleman sığdırır. Bu yapıda 1710 MHz ve üzerinde 8 dBi düzeyinde kazanç elde edilirken, dalga boyunun uzadığı 410–960 MHz aralığında kazanç 0 dBi'nin altında kalır.
Pratikte anten, kapasitenin taşındığı orta ve yüksek bantlarda (1800/2100/2600 MHz ve 3,5 GHz) güçlüdür. Yalnızca 700/800/900 MHz kapsamasının bulunduğu kırsal bölgelerde ise alçak bant kazancı sınırlayıcı olur; bu durumda link bütçesi net kazanç değerleriyle hesaplanmalıdır.
VSWR ve Uyumsuzluk Kaybı
MIMO-8 RF teknik analiz çalışmasının ikinci adımı eşleşmedir. Teknik broşüre göre hücresel portlarda VSWR, çalışma bantlarının %95'inde 2:1'in altındadır. Ölçüm 2 m kablo ile yapılmıştır.
Grafikte sekiz portun eğrileri birbirine çok yakındır; yani portlar arasında eşleşme farkı yoktur. 1710 MHz üzerinde VSWR yaklaşık 1,1–1,6 aralığında seyreder. 2:1'in aşıldığı tek bölge 617–960 MHz bandının bir kısmıdır; burada değer yaklaşık 2,3'e kadar çıkar.
| VSWR | Geri dönüş kaybı | Yansıyan güç | Uyumsuzluk kaybı |
|---|---|---|---|
| 1,5:1 | 14,0 dB | %4 | 0,18 dB |
| 2,0:1 | 9,5 dB | %11 | 0,51 dB |
| 2,3:1 | 8,1 dB | %16 | 0,73 dB |
Tablo, VSWR değerinden hesaplanan genel RF bağıntılarıdır. En kötü durumda bile uyumsuzluk kaybı 1 dB'in altındadır.
MIMO-8 RF Teknik Analiz: Portlar Arası İzolasyon
MIMO-8 RF teknik analiz açısından en kritik başlık izolasyondur. İzolasyon, bir porttan verilen gücün ne kadarının komşu porta sızdığını gösterir. Sekiz elemanın tek gövdede durduğu bir antende MIMO başarımını belirleyen temel değerdir.
| Bant (MHz) | En kötü port çifti | Diğer çiftler |
|---|---|---|
| 410–470 | yaklaşık 7 dB | 12–20 dB |
| 617–960 | yaklaşık 8–15 dB | 18–35 dB |
| 1710–2700 | yaklaşık 18 dB | 22–40 dB |
| 3300–4200 | yaklaşık 20 dB | 25–45 dB |
| 5000–6000 | yaklaşık 23 dB | 30–50 dB |
Değerler teknik broşürdeki grafikten okunmuştur, yaklaşık değerlerdir. Poynting teknik broşürde tek bir izolasyon rakamı ve zarf korelasyon katsayısı (ECC) yayımlamamaktadır.
20 dB izolasyon, gücün %1'inin komşu porta geçmesi demektir; 10 dB'de bu oran %10'dur. MIMO-8, 1710 MHz ve üzerindeki tüm bantlarda genel kabul gören 15–20 dB eşiğini sağlar. Alçak bantlarda elemanlar dalga boyuna göre birbirine yakın kaldığı için izolasyon düşer; bu, alçak profilli çok elemanlı antenlerin ortak özelliğidir. Konunun temeli için: MIMO izolasyonu nedir?
8 port, 8×8 MIMO demek değildir. Sekiz hücresel portlu bir 5G router, tek modemde 8×8 MIMO çalıştırmaz; iki adet 4×4 5G modem içerir. MIMO-8'in sekiz kablosu dörder dörder iki modeme (ya da iki ayrı 4×4 router'a) dağıtılır. İzolasyon bu yüzden iki açıdan önemlidir: aynı modemin dört portu arasında MIMO katman ayrımı, iki modem arasında ise bir modemin vericisinin diğerinin alıcısını bastırmaması.
Wi-Fi Bölümü (MIMO-8-841)
MIMO-8-841, hücresel elemanlara ek olarak dört adet Wi-Fi anteni içerir. MIMO-8-801'de Wi-Fi anteni yoktur.
| Özellik | 2400–2500 MHz | 5000–7200 MHz |
|---|---|---|
| Tepe kazanç | 6,6 dBi | 9,3 dBi |
| VSWR | < 2:1 | < 2:1 |
| İzolasyon (grafikten) | yaklaşık 30 dB ve üzeri | yaklaşık 37 dB ve üzeri |
| Kablo kaybı | 0,91 dB/m (2400 MHz) | 1,65 dB/m (5800 MHz) |
| 2 m kablo sonrası net | 4,8 dBi | 6,0 dBi |
| MIMO | 4×4, 4 port, RP-SMA (erkek) | |
| Standart | Wi-Fi 6E ve Wi-Fi 7 dahil (6 GHz bandı 7200 MHz'e kadar) | |
MIMO-8 RF Teknik Analiz: GNSS Bölümü
MIMO-8 RF teknik analiz kapsamında GNSS de ele alınır. Poynting MIMO-8 serisinin her iki modelinde de çift bant, aktif (LNA'lı) bir GNSS anteni bulunur.
| Frekans | L1: 1575,42 MHz ve L5: 1176,45 MHz |
|---|---|
| Polarizasyon | RHCP (sağ el dairesel) |
| LNA kazancı | 20 ±2 dB |
| Besleme | 2,7–5 V DC, 15 mA'den az; router'ın GNSS portundan verilir |
| Bant dışı bastırma | 1575 MHz ±25 MHz ve 1176 MHz ±25 MHz dışında en az 40 dBc |
| VSWR / empedans | < 2:1, 50 Ω |
| Kablo | RTK-031, 2 m, SMA (erkek); 1500 MHz'de 0,68 dB/m |
GNSS anteni aktif olduğu için router'ın GNSS portunun DC besleme vermesi gerekir. Bant dışı bastırma, aynı gövdedeki hücresel vericilerin GNSS alıcısını bastırmasını önler. Teknik broşürde konum doğruluğu için bir rakam verilmez; doğruluk alıcıya ve ortama bağlıdır.
Kablo Kaybı: RTK-031
MIMO-8 RF teknik analiz hesabında kablo kaybı ayrı bir kalemdir. Anten, fabrikada takılı 2 m RTK-031 kablolarla gelir. Kayıp frekansla arttığı için asıl etkisi 3,5 GHz ve üzerinde görülür.
| Frekans | Kayıp (dB/m) | 2 m (standart) | Güç kaybı |
|---|---|---|---|
| 400 MHz | 0,39 | 0,78 dB | %16 |
| 900 MHz | 0,54 | 1,08 dB | %22 |
| 1500 MHz | 0,68 | 1,36 dB | %27 |
| 1800 MHz | 0,79 | 1,58 dB | %30 |
| 2400 MHz | 0,91 | 1,82 dB | %34 |
| 3000 MHz | 1,09 | 2,18 dB | %39 |
| 5800 MHz | 1,65 | 3,30 dB | %53 |
Uzatma gerektiğinde Poynting'in 3 m'lik CAB-119-13-RP kablo seti kullanılır. Her ek metre yukarıdaki kaybı artıracağı için, özellikle 3,5 GHz 5G ve 5–7 GHz Wi-Fi kullanılan sistemlerde router'ı antene olabildiğince yakın yerleştirmek en doğru yaklaşımdır.
MIMO-8 RF Teknik Analiz: Elektriksel, Mekanik ve Çevresel Özellikler
| Giriş empedansı | 50 Ω (nominal) |
|---|---|
| Polarizasyon (hücresel) | Doğrusal, dikey |
| Güç dayanımı | 10 W (hücresel ve Wi-Fi) |
| DC kısa devre | Var (hücresel ve Wi-Fi elemanları DC toprağa bağlı) |
| Toprak düzlemi | Toprak düzleminden bağımsız çalışır; kazanç 600 mm düzlem üzerinde ölçülmüştür |
| Konnektör | Hücresel ve GNSS: SMA (erkek); Wi-Fi: RP-SMA (erkek) |
| Boyut | Ø268 × 84,8 mm (taban contası dahil) |
| Ağırlık | MIMO-8-801: 1,3 kg; MIMO-8-841: 1,58 kg |

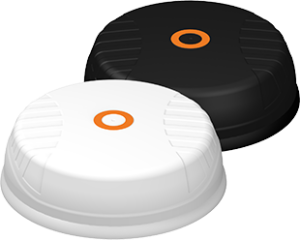

| Radom | Siyah: PC+ABS (halojensiz); beyaz: UV dayanımlı ASA |
| Çalışma sıcaklığı | −40 °C ile +80 °C |
| Koruma | IP69K; darbe dayanımı IK10 (direk/duvar montajında IK08) |
| Rüzgâr dayanımı | 220 km/h |
| Tuz sisi | MIL-STD 810G / ASTM B117 |
| Yanmazlık | UL 94-HB |
| Onaylar | E-Mark (E1*10R07/00*10901*00), RoHS |
Teknik Broşürler
MIMO-8 RF Teknik Analiz: Sık Sorulan Sorular
8,3 dBi kazanç tüm bantlar için mi geçerli?
Hayır. 8,3 dBi, 3300–4200 MHz bandındaki tepe değerdir. 1710–2700 ve 5000–6000 MHz'de 8 dBi, 1427–1517 MHz'de 3 dBi, 617–960 MHz'de −1 dBi, 410–470 MHz'de −4 dBi'dir.
MIMO-8 gerçekten 8×8 MIMO sağlar mı?
Anten sekiz bağımsız hücresel eleman sunar. Ancak sekiz portlu 5G router'lar tek modemde 8×8 çalışmaz; iki adet 4×4 modem içerir. Dolayısıyla pratikte elde edilen yapı 2 × 4×4 MIMO'dur.
Alçak bantlarda izolasyon neden düşük?
İzolasyon, elemanlar arasındaki mesafenin dalga boyuna oranına bağlıdır. 410–960 MHz'de dalga boyu 31–73 cm arasındadır; 268 mm çapındaki bir gövdede sekiz elemanı bu ölçekte ayırmak fiziksel olarak mümkün değildir.
Kabloyu uzatmak ne kadar kayba yol açar?
RTK-031 için her metre 900 MHz'de 0,54 dB, 3000 MHz'de 1,09 dB, 5800 MHz'de 1,65 dB kayıp getirir. Uzatma kablosunun kendi kayıp değeri ayrıca hesaba katılmalıdır.
