Peplink MAX BR1 Pro 5G yüksek performanslı 5G router ile daha iyi RF tecrübesi, verimlilik, sürekli bağlantı:
Yüksek performanslı bir otomobilden en iyi performansı almak için, otomobilin yüksek performansını yola yansıtabilecek yüksek performanslı lastikleri (Pirelli, Michelin vb.) kullanmak gerekir.
Profesyonel RF bakış açısıyla bakıldığında, router dünyasında yüksek segment ürünü olan Peplink router ürünleri ile birlikte, RF performansı, polarizasyon kalitesi ve çevresel şartlara uyumluluk açısından üst segment antenleri kullanmak doğru bir karar olacaktır.

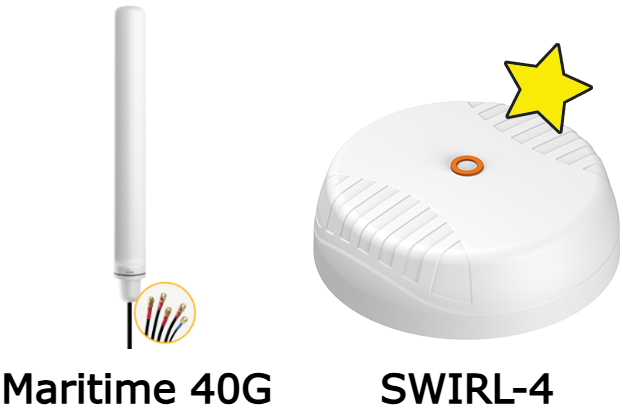

Peplink Maritime 40G - Poynting SWIRL-4 Teknik Karşılaştırma:
Kritik Analiz: Çapraz Polarizasyon ve VSWR
- Poynting SWIRL-4: Çapraz polarizasyon (+45° ve -45°) sayesinde, teknenin hareketinden bağımsız olarak baz istasyonundan gelen sinyali yakalama kabiliyeti çok daha yüksektir. Bu da “gerçek dünya” kullanımında SWIRL-4’ün daha stabil bir menzil ve throughput (veri akışı) sunmasını sağlar.
- Peplink Maritime 40G: Lineer polarizasyona sahiptir. Tek başına yüksek dikey kazanç sunsa da, 4×4 MIMO’nun tam kapasite çalışması için baz istasyonu ile olan açısal uyumda SWIRL kadar esnek değildir.
2. VSWR Özellikleri:
SWIRL-4, 617-7200 MHz gibi devasa bir spektrumda ≤ 2.5:1 değerini koruyarak RF mühendisliği açısından Peplink’in dar huzmeli ve alt bantlarda VSWR’si artan antenine göre çok daha stabil bir empedans sunar. (Peplink Maritime’da düşük frekanslarda VSWR’nin 3.5‘e kadar çıkabildiğini unutmamak gerekir.)
Özellik | Peplink Maritime 40G | Poynting SWIRL-4 |
|---|---|---|
VSWR | < 2.5 (1710-6000 MHz) | ≤ 2.5:1 (Tüm operasyonel bantlarda) |
3. Radyasyon Şablonları:
Anten radyasyon şablonları (ışıma desenleri), bir antenin enerjiyi uzayda nasıl yaydığını veya aldığını gösteren grafiksel temsillerdir. Temel olarak izotropik (her yöne eşit), yönlü (belli bir yöne odaklı) veya çok yönlü (omni-directional) türleri bulunur. SWIRL-4 mükemmel ışıma desenlerine sahiptir.
Özellik | Peplink Maritime 40G | Poynting SWIRL-4 |
|---|---|---|
IP Derecesi | IP68 | IP69K (Tuzlu su ve yüksek basınç) |
Peplink Maritime 40G, yapısı gereği dikey bir dizilim sunar ancak Poynting SWIRL-4, dairesel/dome yapısı içerisinde anten elemanlarını daha optimize bir açıyla yerleştirir. SWIRL-4’ün düşük frekanslardaki (617-960 MHz) kazancı 4.0 dBi iken, Peplink Maritime 40G’nin aynı banttaki kazancı 3.8 dBi‘da kalır. Yani menzilin en kritik olduğu düşük frekanslarda SWIRL-4 daha avantajlıdır.
Hücresel Bantlar | Peplink Maritime 40G (*) | Poynting SWIRL-4 |
|---|---|---|
Frekans Aralığı | 410 – 6000 MHz | 617 – 7200 MHz |
617 – 960 MHz (Tepe) | 3.8 dBi | 4.0 dBi |
1710 – 2700 MHz (Tepe) | 5.3 dBi | 6.0 dBi |
3400 – 4200 MHz (Tepe) | 6.0 dBi | 5.5 dBi |
Polarizasyon | Doğrusal (Dikey) | Çapraz Kutuplama (+45° / -45°) |
(*) Genel anten kazançları kablo hariç anten elementleri baz alınarak verilir. Peplink Maritime 40G’ye takılı 2m ek CFD-200 kablo vardır. Bu kablonun farklı frekanslardaki 2m’lik kayıp tablosu aşağıdaki gibi olup, ilgili frekanslar için yukarıdaki kazançlardan düşülüp, nihai kazanç değerleri hesaplanmalıdır.
Kayıp | Frekans |
|---|---|
0.66 dB | @ 900 MHz |
0.98 dB | @ 2000 MHz |
1.10 dB | @ 2500 MHz |
1.74 dB | @ 5800 MHz |
SWIRL-4 anten bağlantı kablosu sadece 0.6m olup, kayıp sıfıra yakındır. Üst frekanslarda bile 1 dB altındadır.
6. Deniz Yüzeyi Yansıması ve Faz Farkı
Deniz yüzeyi dev bir ayna gibi davranır. Baz istasyonundan gelen doğrudan sinyal ile denizden yansıyan sinyal antene ulaştığında, aralarındaki yol farkı sinyallerin birbirini yok etmesine (null noktaları, faz etkisi) neden olabilir.
Peplink Yapısı: Dikey dizilimde, her bir anten elemanı denizden farklı açıyla yansıma alır. Bu da 4×4 MIMO’nun 4 kanalında tutarsız sinyal kalitelerine yol açar.
SWIRL-4 Yapısı: Dairesel dizilim sayesinde, yansıyan sinyallerin her bir eleman üzerindeki etkisi daha simetriktir. Ayrıca çapraz polarizasyon, denizden yansıyan (genellikle polarizasyonu değişen) sinyallerin yıkıcı etkisini absorbe etmekte lineer antenlere göre çok daha başarılıdır.

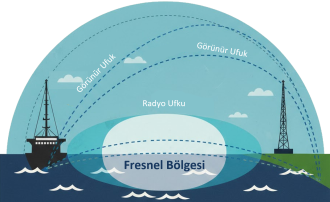

7. Dikey Menzil Yanılgısı – Fresnel Bölgesi
Dar Dikey Huzme (Narrow Vertical Beamwidth): Yüksek kazançlı dikey antenlerin huzmesi dardır. Tekne sallandığında Fresnel bölgesinin ana lobu deniz yüzeyine çarpar veya gökyüzüne bakar. Sinyal kopar.
2. SWIRL-4’ün Geniş Açısı: SWIRL-4, dikeyde daha geniş bir bakış açısına sahip olduğu için dalgalı denizde Fresnel bölgesini baz istasyonuna doğru çok daha istikrarlı bir şekilde tutar.
Peplink MAX BR1 Pro 5G ile Saha Performansı
Maritime 40G ile kullanıldığında; yüksek frekanslarda iyi bir kazanç olsa da, dikey yapı nedeniyle dalgalı denizde “jitter” (gecikme dalgalanması) artar.
SWIRL-4 ile kullanıldığında; 7200 MHz’e kadar uzanan geniş bant desteği ve çapraz polarizasyon sayesinde, modem her zaman en yüksek QAM (modülasyon) seviyesinde kalmaya zorlanır. Bu da daha yüksek gerçek dünya “throughput” değerleri demektir.
Özetle:
Peplink Maritime 40G geleneksel ve limitli bir tasarıma sahipken; Poynting SWIRL-4, 7200 MHz desteği, IP69K dayanıklılığı ve çapraz polarizasyon mimarisiyle teknik olarak ileri bir mühendislik ürünüdür.
