Denizcilik Uygulamalarında Antenler ve Poynting XPOL Avantajları

Deniz taşıtlarında (yatlar, feribotlar, ticari gemiler) haberleşme ve navigasyon, karadaki senaryolardan çok daha farklı ve kendine has fiziksel zorluklara sahiptir. Burada karşımızda binalar, karasal engeller yoktur, ancak suyun yansıtıcı yüzeyi, ufuk çizgisi (dünyanın eğriliği) ve sürekli hareket eden (yalpalanan) bir platform söz konusudur.

Bahsedilen bu zorluklar ile birlikte Fresnel Bölgesi (Fresnel Zone) gerçeği de göz önüne alınmalıdır. Multipath ve Fresnel bölgesi birbirine çok yakın ama farklı kavramlardır. En basit haliyle: Fresnel bölgesi “yolun” kendisidir, Multipath ise o yoldaki “çakışma” olayıdır.

Çözüm: Poynting XPOL (Cross-Polarization) Teknolojisi
MIMO (Multi-Input Multi-Output) sistemlerinin başarısı, antenlerin birbirinden “bağımsız” sinyaller almasına bağlıdır.

Çapraz Polarizasyon: Poynting XPOL antenler, içindeki iki anten elemanını birbirine 90 derece açıyla yerleştirir.

Neden Önemli? Deniz yansımaları sinyalin polarizasyonunu bozar. Standart antenler bu bozulmuş sinyali gürültü olarak görürken, XPOL yapısı her iki polarizasyondan da veri toplayarak throughput (veri hızı) kaybını önler ve bağlantı stabilitesini %50‘ye kadar artırır.

Sudan Yansıma (Multipath) ve “Fading” Etkisi

Deniz yüzeyi, hücresel GSM sinyalleri ve GNSS için devasa bir ayna gibidir.

Yıkıcı Girişim (Destructive Interference): Baz istasyonundan gelen doğrudan sinyal ile denizden yansıyan sinyal antene ulaştığında, birbirlerinin fazlarını sönümleyebilirler. Bu durum, kıyıya çok yakın olsanız bile sinyalin aniden kopmasına (“deep fade”) neden olur.

XPOL Çözümü: Poynting XPOL antenlerin çapraz polarizasyon yapısı burada hayat kurtarır. Denizden yansıyan sinyalin polarizasyonu genellikle değişir; anten bu yansıyan sinyali ayıklayıp doğrudan gelen sinyale odaklanarak bağlantıyı stabilize eder.

Dünyanın Küresel Etkisi ve Ufuk Çizgisi (Curvature of the Earth)

Karada sinyal binalara çarpar ama denizde en büyük engel binalar değil, dünyanın kendisidir.

  • Radyo Ufku (Radio Horizon): Radyo dalgaları ışığa göre biraz daha fazla kırılsa da, belirli bir mesafeden sonra dünyanın eğriliği araya girer ve baz istasyonu görüş hattının (LOS) altında kalır.
  • Menzil Hesabı: Dünya küresel olduğu için, siz yükseldikçe ufuk çizginiz doğrusal bir şekilde değil, yüksekliğin kareköküyle orantılı olarak genişler. Bu yüzden anteniniz ne kadar yüksekteyse menziliniz o kadar artar.

Menzili hesaplamak için kullanılan en yaygın pratik formül şudur:

          d ≈ 4.2 x ( √h1+√h2 )

Burada:
d: Maksimum görüş hattı mesafesi (Deniz mili cinsinden).
h1: Alıcı antenin (Gemideki Poynting anteni) deniz seviyesinden yüksekliği (metre).
h2: Verici antenin (Baz istasyonu) deniz seviyesinden yüksekliği (metre).


Bir tekne veya ticari gemi üzerindeki anten için bir örnekle hesaplayalım:

Gemi Anteni: Direğin tepesinde, denizden 12 metre yüksekte olsun. √12
Baz İstasyonu: Kıyıda bir tepede, denizden 25 metre yüksekte olsun. √25

√12 = 3.464 ; √25 = 5   |   3.464 + 5 = 8.464
d= 4.2 x 8.464 = 35.55 deniz mili  | 1 deniz mili= 1.852 km |  d= 35.55 x 1.852 = 65.84 km

Bu sonuç, teorik olarak 65.84 km sonra dünyanın eğriliği nedeniyle sinyalin kesileceğini (LOS kaybı) gösterir.

Bu formül “görüş hattı” içindir. Ancak denizdeki “ducting” (kanal oluşumu) veya yüksek kazançlı Poynting antenlerin hassasiyeti sayesinde, bazen bu limitlerin biraz daha ötesine geçilebilir.

Atmosferik Yansımalar ve “Ducting” Etkisi

Deniz üzerindeki hava katmanları (nemli ve soğuk hava) bazen sinyali su yüzeyine hapseden bir “kanal” (ducting) oluşturur.

Etki: Bu durum sinyalin su yüzeyi ile atmosfer katmanı arasındaki bu kanala hapsolarak normalden çok daha uzak mesafelere (100+ km) taşınabilmesini sağlar. Ancak bu durum geçicidir ve güvenilmezdir. Atmosferik değişimler sinyal kalitesinde (RSRP/SINR) ani dalgalanmalara yol açar.

Çözüm: XPOL teknolojisi, sinyali hem dikey hem de yatay düzlemde (ya da ±45° açıyla) işlediği için atmosferik bozulmalardan kaynaklanan polarizasyon kaymalarını telafi eder.

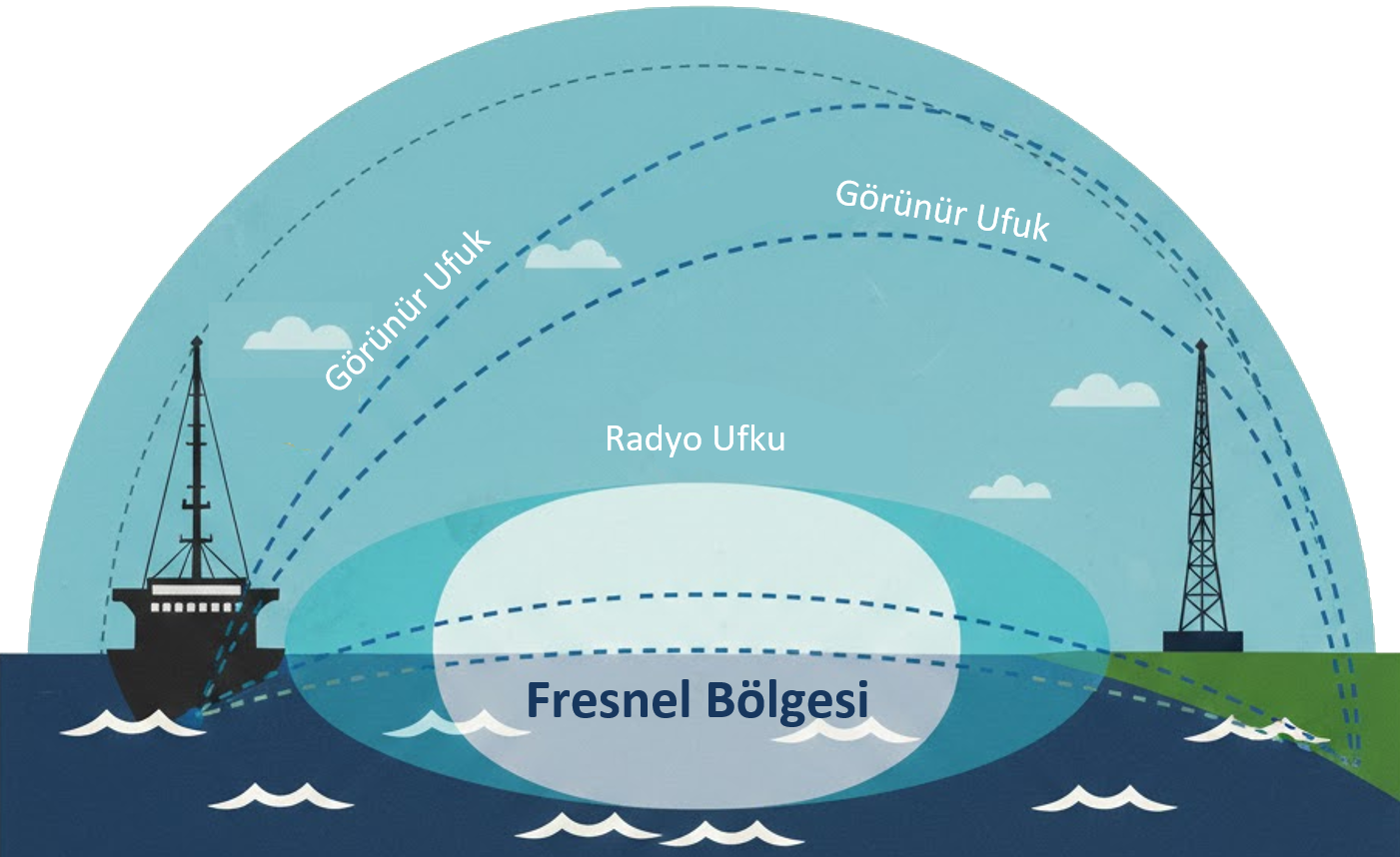

Fresnel Bölgesi (Fresnel Zone), iki anten arasındaki doğrudan görüş hattını (Line of Sight) çevreleyen, elips şeklindeki üç boyutlu bir enerji alanıdır.
4G/5G veya Wi-Fi sinyalleri sadece düz bir lazer çizgisi gibi gitmez; bunun yerine bir “eliptik” veya “puro” şeklinde yayılarak ilerler.

Neden Önemlidir?
Antenler birbirini fiziksel olarak görse bile (gözle görülür bir engel olmasa bile), bu elips şeklindeki alanın içine giren engeller sinyalin kalitesini bozar.

  • Yansıma (Multipath): Eğer bu bölgeye deniz yüzeyi, bir bina veya bir tepe girerse, sinyal bu yüzeyden seker.
  • Faz İptali: Seken bu ikincil sinyal, alıcıya ana sinyalden biraz daha geç ulaşır. Eğer bu iki sinyal birbirini “ters fazda” yakalarsa, birbirlerini yok ederler ve bağlantı kopar.

%60 Kuralı
Mühendislikte, özellikle denizcilik projelerindeki anten kurulumlarında temel hedef, Birinci Fresnel Bölgesi’nin (1. Fresnel Zone) en az %60’ının tamamen boş kalmasını sağlamaktır.

  • Eğer %60’tan fazlası boşsa: Sinyal kaybı ihmal edilebilir düzeydedir.
  • Eğer deniz yüzeyi bu bölgeye çok giriyorsa: Ciddi paket kayıpları ve hız düşüşleri yaşarsınız.

Öte yandan, zaman zaman karıştırılan Multipath ve Fresnel Bölgesi kavramları birbirine çok yakın olmakla beraber farklı kavramlardır. En basit haliyle: Fresnel Bölgesi “yolun” kendisidir, Multipath ise o yoldaki “çakışma” olayıdır.

1. Fresnel Bölgesi (Alan/Hacim)
Fresnel bölgesi, iki anten arasında sinyalin %100’e yakın verimle taşınması için gereken elektromanyetik boşluktur.

  • Doğası: Statik ve geometrik bir alandır
  • Amacı: Sinyalin engellenmeden geçebileceği bir “tünel” tanımı.
  • Sorun: Eğer bu bölgenin içine bir engel (deniz yüzeyi, kara parçası) girerse, sinyal kırılır veya yansır

2. Multipath (Olay/Etki)
Multipath (Çok yollu yayılım), sinyalin alıcıya birden fazla farklı yoldan (biri doğrudan, diğerleri yansıyarak) ulaşması durumudur

  • Doğası: Dinamik bir sinyal etkileşimidir.
  • Oluşumu: Fresnel bölgesine giren bir nesne (özellikle deniz yüzeyi), sinyalin bir kısmının yansımasına neden olur.
  • Sonuç: Alıcıya ulaşan yansımış sinyal, ana sinyalle çakışır. Eğer bu yansıma “ters fazda” gelirse, ana sinyali zayıflatır veya tamamen yok eder (Fading).

Aralarındaki İlişki:
Bu iki kavram arasındaki ilişkiyi bir denizcilik senaryosu üzerinden kurarsak:

Ortam Koşulları

Fresnel Bölgesi

Multipath Etkisi

İdeal Koşullar

Fresnel bölgesi denizden yeterince yüksektir ve %60'ı boştur.

Sinyal doğrudan gider, yansıma (multipath) minimumdur. Bağlantı stabildir.

Kritik Koşullar

Gemi uzaklaştıkça Fresnel bölgesi genişler ve alt kısmı denize değer.

Deniz yüzeyi bir ayna görevi görür. Multipath başlar. Sinyal hem havadan hem denizden seker.

Kötü Koşullar

Fresnel bölgesi ciddi şekilde suyun içine girer.

Yansıyan sinyal ana sinyali sönümler (faz iptali). İnternet hızı düşer veya bağlantı kopar.

Özetle

  • Fresnel Bölgesi “Nereden geçiyoruz?” sorusunun cevabıdır.
  • Multipath “Yoldaki engelden dolayı sinyal kaç parça halinde ve nasıl ulaştı?” sorusunun cevabıdır.

Denizcilik uygulamalarında Poynting antenleri yüksek bir direğe takmamızın sebebi, Fresnel bölgesini deniz yüzeyinden uzaklaştırarak Multipath oluşumunu (denizden yansımayı) olabildiğince engellemektir. Poynting XPOL çapraz kutuplamalı antenler sinyali hem dikey hem de yatay düzlemde (ya da ±45° açıyla) işlediği için atmosferik bozulmalardan kaynaklanan polarizasyon kaymalarını telafi eder.
