Sıcaklık ve Nem İzleme

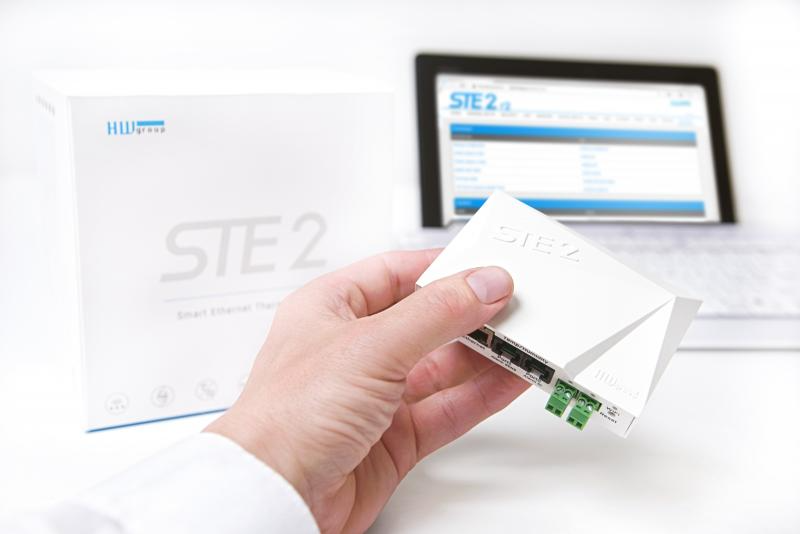

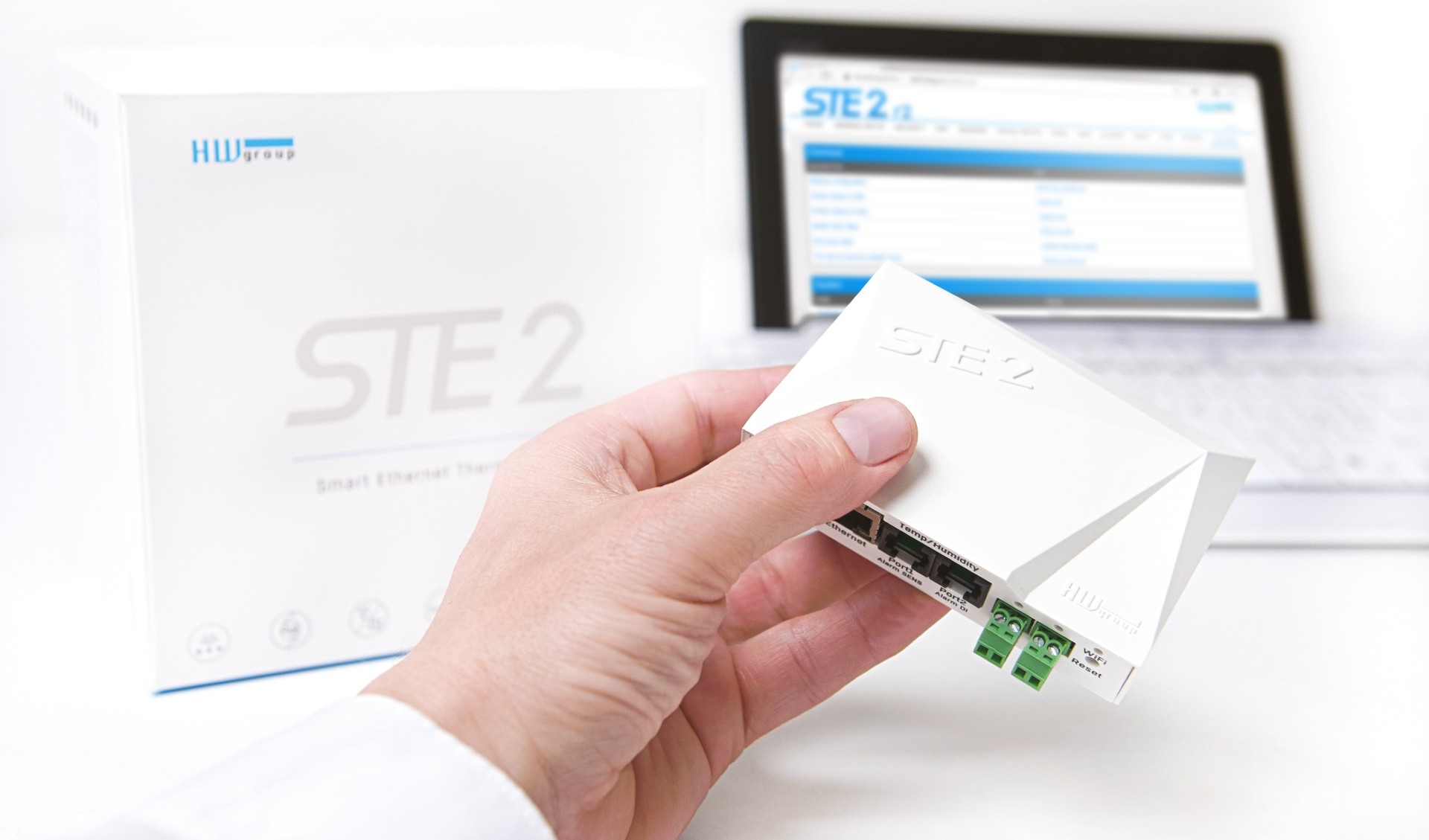

HW-Group STE2 R2: LAN ve Wi‑Fi Üzerinden
Çevresel İzleme
HW-Group STE2 R2; sistem odası, depo, soğuk oda, eczane, laboratuvar ve benzeri teknik alanlarda sıcaklık, nem ve farklı çevresel sensör değerlerini IP ağı üzerinden izlemek için geliştirilmiş bağımsız bir izleme cihazıdır.
Cihaz iki RJ11 sensör portu üzerinden toplam 5 sensör değerini izleyebilir. Ayrıca iki adet kuru kontak tipi dijital giriş ile kapı kontağı, duman dedektörü, enerji var/yok bilgisi veya benzeri alarm sinyalleri sisteme dahil edilebilir.
HW-Group STE2 R2 Temel Özellikleri
Tek cihazda çevresel sensör, dijital giriş, IP bağlantısı ve alarm mekanizmaları bir araya gelir.
5 Sensör Değeri
İki RJ11 port üzerinden HW-Group 1‑Wire / 1W‑UNI sensörleriyle toplam 5 sensör değeri izlenebilir.
2 Dijital Giriş
Kapı kontağı, duman dedektörü, enerji var/yok veya diğer kuru kontak çıkışlı dedektörler bağlanabilir.
LAN + Wi‑Fi
10/100 Ethernet ve 2.4 GHz Wi‑Fi bağlantısı sayesinde mevcut IP altyapısına kolayca dahil edilebilir.
5 VDC veya PoE
Harici 5 VDC adaptörle veya Ethernet kablosu üzerinden IEEE 802.3af PoE ile beslenebilir.
Sensörden Alarma
STE2 R2 Mimarisi
STE2 R2, çevresel sensör ve kuru kontak verilerini Ethernet veya Wi‑Fi üzerinden yerel ağa, NMS sistemlerine veya SensDesk portalına aktarabilir.
- 1‑Wire / 1W‑UNI sensörleri
- 2 × kuru kontak dijital giriş
- Yerleşik web sunucusu
- SNMP, XML ve HWg‑Push
- E‑posta alarmı
- SMS / sesli arama için HWg‑SMS‑GW3 desteği
- SensDesk merkezi izleme
STE2 R2 ile Neler İzlenebilir?
1W‑UNI sensör ailesi ve dijital girişler sayesinde yalnızca sıcaklık ve nemle sınırlı kalmaz.
Sıcaklık
Sistem odası, dolap, buzdolabı, soğuk oda ve depolama alanlarında sıcaklık eşikleri izlenebilir.
Bağıl Nem
Ortam nemindeki yükselme veya düşme tanımlanan alarm eşiklerine göre takip edilebilir.
Su Sızıntısı / Su Basması
Flood Detector 1W‑UNI veya uygun su algılama çözümüyle kritik alanlarda sıvı kaçağı alarmı alınabilir.
Kapı / Kuru Kontak
Kapı kontağı, röle çıkışı veren alarm paneli veya farklı kuru kontak cihazlarının durumu izlenebilir.
Gerilim / Akım
Uygun 1W‑UNI dönüştürücü ve sensörlerle AC/DC gerilim veya akım gibi elektriksel değerler izlenebilir.
CO₂ / VOC / Işık
Uygun HW-Group sensörleriyle CO₂, VOC, ışık seviyesi ve diğer çevresel parametreler sisteme eklenebilir.
Alarm, Ağ ve Entegrasyon
STE2 R2 yalnızca bir sensör okuyucu değildir; ölçülen değerleri IP ağına taşıyan ve limit dışı durumlarda alarm üretebilen bağımsız bir izleme noktasıdır.
Yerleşik web arayüzü, HTTP/HTTPS, SNMP, XML ve HWg‑Push ile farklı izleme katmanlarına bağlanabilir.
E‑posta ve HWg‑Push desteğine ek olarak HWg‑SMS‑GW3 ile SMS ve sesli arama alarmı kullanılabilir.
SNMP tabanlı NMS sistemleri, SensDesk ve HW-Group yazılım araçlarıyla merkezi takip yapılabilir.
STE2 R2 Teknik Özet
| Sensör portları | 2 × RJ11; toplam 5 sensör değeri |
|---|---|
| Uyumlu sensörler | HW-Group 1‑Wire / 1W‑UNI sensör ailesi |
| Dijital giriş | 2 × kuru kontak giriş |
| Ethernet | 10/100 Mbit LAN |
| Wi‑Fi | 2.4 GHz IEEE 802.11 b/g/n |
| Besleme | 5 VDC veya IEEE 802.3af PoE |
| Protokoller / servisler | Web arayüzü, HTTP/HTTPS, SNMP, XML, HWg‑Push, SMTP/TLS, DHCP |
| Merkezi izleme | SensDesk Technology portalı / HWg‑cloud |
| Boyut / ağırlık | 98 × 68 × 33 mm / yaklaşık 91 g |
| Montaj / koruma | Masa, duvar veya DIN rayı; IP40 |
SensDesk ve Veri Kaydı
SensDesk ile merkezi izleme
Bir veya birden fazla STE2 R2 cihazından gelen sensör değerleri SensDesk üzerinden tek merkezde görüntülenebilir. Grafik, alarm ve cihaz yönetimi merkezi hale gelir.
- Çoklu cihaz / lokasyon takibi
- Grafik ve geçmiş veri
- Alarm ve kullanıcı yönetimi
- Mobil erişim
HWg‑PDMS ve yerel kayıt
HW-Group’un Windows tabanlı veri kayıt araçlarıyla ölçüm değerleri saklanabilir, grafiklenebilir ve raporlama amacıyla MS Excel’e aktarılabilir.
- Ölçüm kaydı
- Grafik oluşturma
- Excel’e veri aktarımı
- Yerel raporlama senaryoları
Su Sızıntısı ve Su Basması Alarmı
STE2 R2, Flood Detector 1W‑UNI gibi noktasal su algılama sensörleriyle birlikte kullanılabilir. Böylece sistem odası, teknik oda, klima altı veya kritik ekipman çevresinde oluşan sıvı kaçağı sıcaklık ve nemle aynı izleme altyapısı üzerinden takip edilebilir.
Daha geniş alan veya algılama kablosu gerektiren uygulamalarda HW-Group WLD ailesi ayrıca değerlendirilmelidir.
HW-Group su sızıntısı çözümlerini inceleyin- Sistem ve server odaları
- Eczane ve ilaç saklama
- Buzdolabı / dondurucu takibi
- Depo ve saklama odaları
- HVAC / klima arızası takibi
- Teknik odalarda su sızıntısı
STE2 R2 İçin Sensör Seçimi
Uygulamaya göre sıcaklık, nem, su sızıntısı veya farklı 1W‑UNI sensörleri birlikte kullanılabilir.
STE2 R2 SSS
STE2 R2 kaç sensör bağlayabilir?
İki RJ11 sensör portu üzerinden toplam 5 sensör değeri izlenebilir. Uygun sensör topolojisi, kullanılacak sensör tiplerine göre planlanmalıdır.
STE2 R2 sıcaklık dışında hangi değerleri ölçebilir?
Uygun HW-Group 1‑Wire / 1W‑UNI sensörleriyle nem, su sızıntısı, CO₂, VOC, ışık, gerilim ve akım gibi farklı çevresel veya elektriksel parametreler izlenebilir.
Kapı kontağı veya duman dedektörü bağlanabilir mi?
Evet. STE2 R2 üzerinde iki adet kuru kontak dijital giriş bulunur. Uygun kuru kontak çıkışına sahip kapı, duman veya alarm dedektörleri bu girişlere bağlanabilir.
Ethernet ve Wi‑Fi birlikte kullanılabilir mi?
STE2 R2 hem Ethernet hem Wi‑Fi bağlantısını destekler. Yapılandırma ve ağ senaryosuna göre her iki arayüzden yararlanılabilir.
STE2 R2 PoE ile çalışır mı?
Evet. Cihaz 5 VDC harici adaptörün yanı sıra IEEE 802.3af PoE üzerinden de beslenebilir.
STE2 R2 merkezi olarak izlenebilir mi?
Evet. SensDesk Technology tabanlı portal ile cihaz, sensör değerleri, grafikler ve alarmlar merkezi olarak takip edilebilir.
