Perseus İzleme
BT (bilgi teknolojileri), telekom, ilaç, gıda, depo ve teknik alanlarda çevresel ve altyapısal uzaktan izleme için standart ürün hattı.
HW-Group Perseus Uzaktan İzleme Platformu
HW-Group Perseus; fiziksel sensörleri, kuru kontakları, su sızıntısı algılama kablolarını, Modbus / M-Bus sayaçlarını ve ağ üzerindeki üçüncü taraf veri kaynaklarını tek noktada toplayabilen yeni nesil uzaktan izleme ve veri toplama platformudur.
HW-Group Perseus platformu yalnızca ölçüm toplamakla sınırlı değildir. Model ve ürün hattına göre yerel alarm koşulları, eylemler, zamanlama, röle kontrolü, ağ protokolleri ve merkezi SensDesk entegrasyonu aynı mimari içinde kullanılabilir.
Sayaç Arayüzü (Meters API)
1-Wire UNI
Modbus RTU / TCP
MQTT / SNMP / XML
Ethernet / LTE
SensDesk
HW-Group Perseus Nedir?

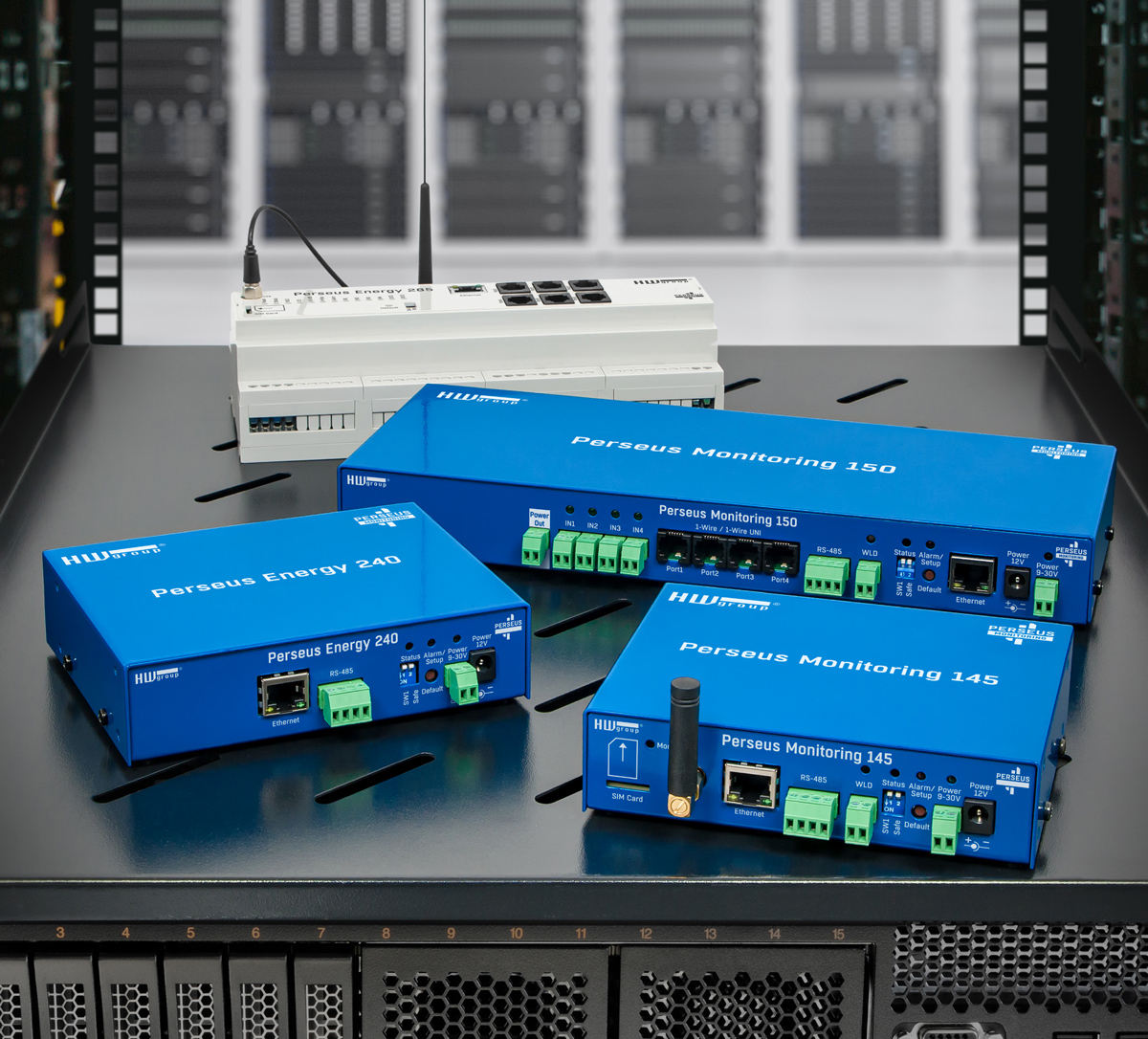

Perseus ailesi, saha verisini yalnızca okumak yerine yerel olarak değerlendiren ve farklı veri kaynaklarını ortak bir izleme katmanında birleştiren HW-Group platformudur. Güncel üretici mimarisinde dört ürün hattı bulunur.
Perseus Enerji
Enerji tüketimi, sayaç verileri ve iklimlendirme (HVAC) / çevresel ölçümlerin ortak yapıda toplanması için enerji odaklı ürün hattı.
Perseus Endüstriyel
Yüksek dayanıklılık, endüstriyel standartlar ve projeye özel işlevler için geliştirilen müşteri/proje odaklı ürün hattı.
Perseus Konsept
Proje, ihale ve kavram kanıtlama çalışmaları için kullanılan; Perseus ailesiyle aynı temel işlevleri ve uygulama programlama arayüzü (API) yaklaşımını paylaşan seri.
Önemli ayrım: Konsept modelleri proje ve doğrulama aşamasına yöneliktir; belirli bir Konsept modelinin sürekli üretimde kalacağı garanti edilmez.
Endüstriyel seri ise onaylanmış özel proje ihtiyaçlarının daha kalıcı ürünleştirilmiş yaklaşımıdır.
Perseus Platformunun Temel Farkı
Perseus, fiziksel girişleri ağ üzerindeki veri kaynaklarıyla birleştirir. Böylece tek bir cihaz, hem yerel sensörlerden hem de yerel ağ (LAN) / RS-485 üzerindeki farklı cihazlardan gelen değişkenleri ortak alarm ve izleme mantığında değerlendirebilir.
Sayaç Arayüzü (Meters API)
HWg XML, SNMP, MQTT ve Modbus/TCP üzerinden ağ cihazlarından veri okuma; RS-485 üzerinden Modbus/RTU cihazlarını sisteme dahil etme.
Koşullar ve Eylemler
Değişkenler için birden fazla koşul tanımlama; e-posta, SNMP Trap bildirimi ve çıkış kontrolü gibi eylemleri tetikleme.
Zamanlayıcı
Koşul ve eylemlerin çalışma saatlerine, günlere veya tanımlanan zaman aralıklarına göre uygulanması.
Açık Entegrasyon
SNMP, MQTT, Modbus/TCP, XML ve SensDesk ile SCADA/NMS/IoT katmanlarına veri aktarımı.

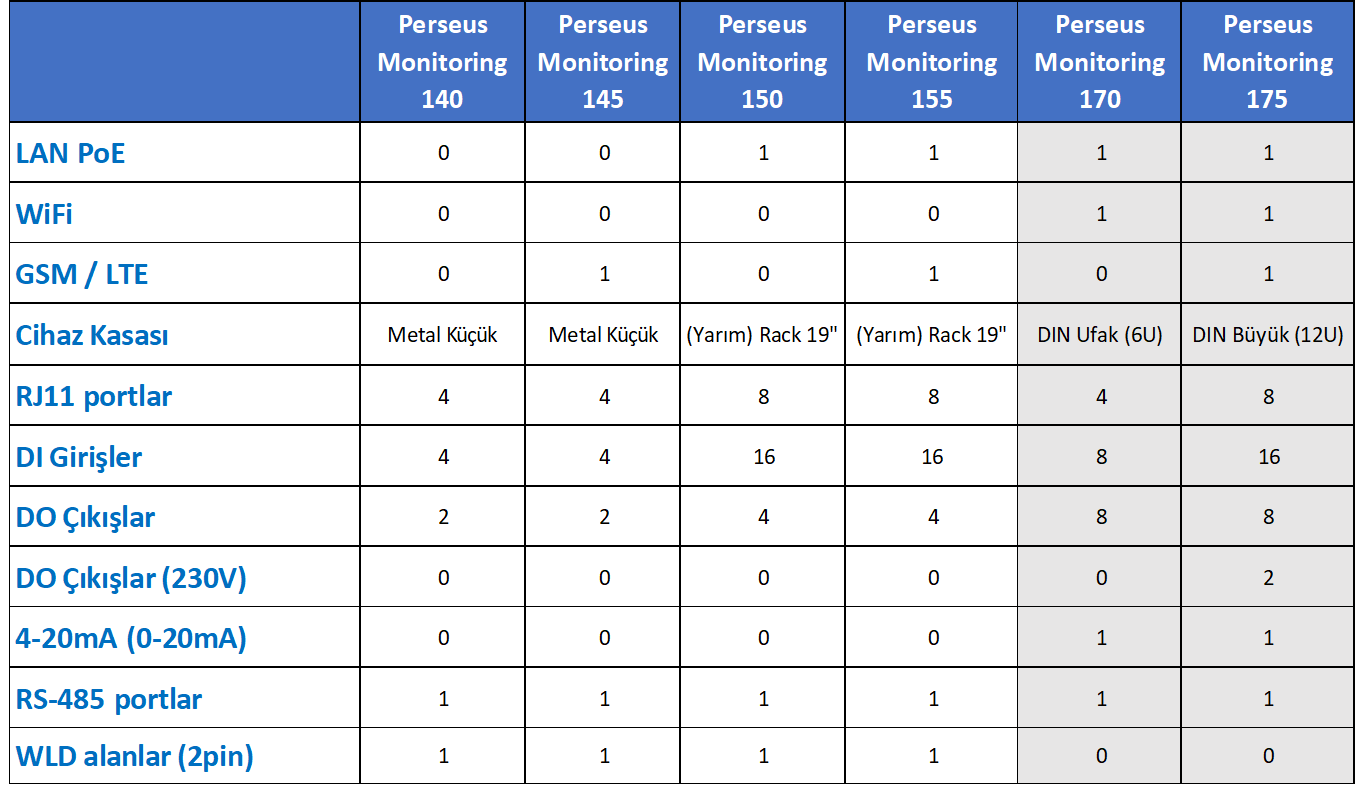

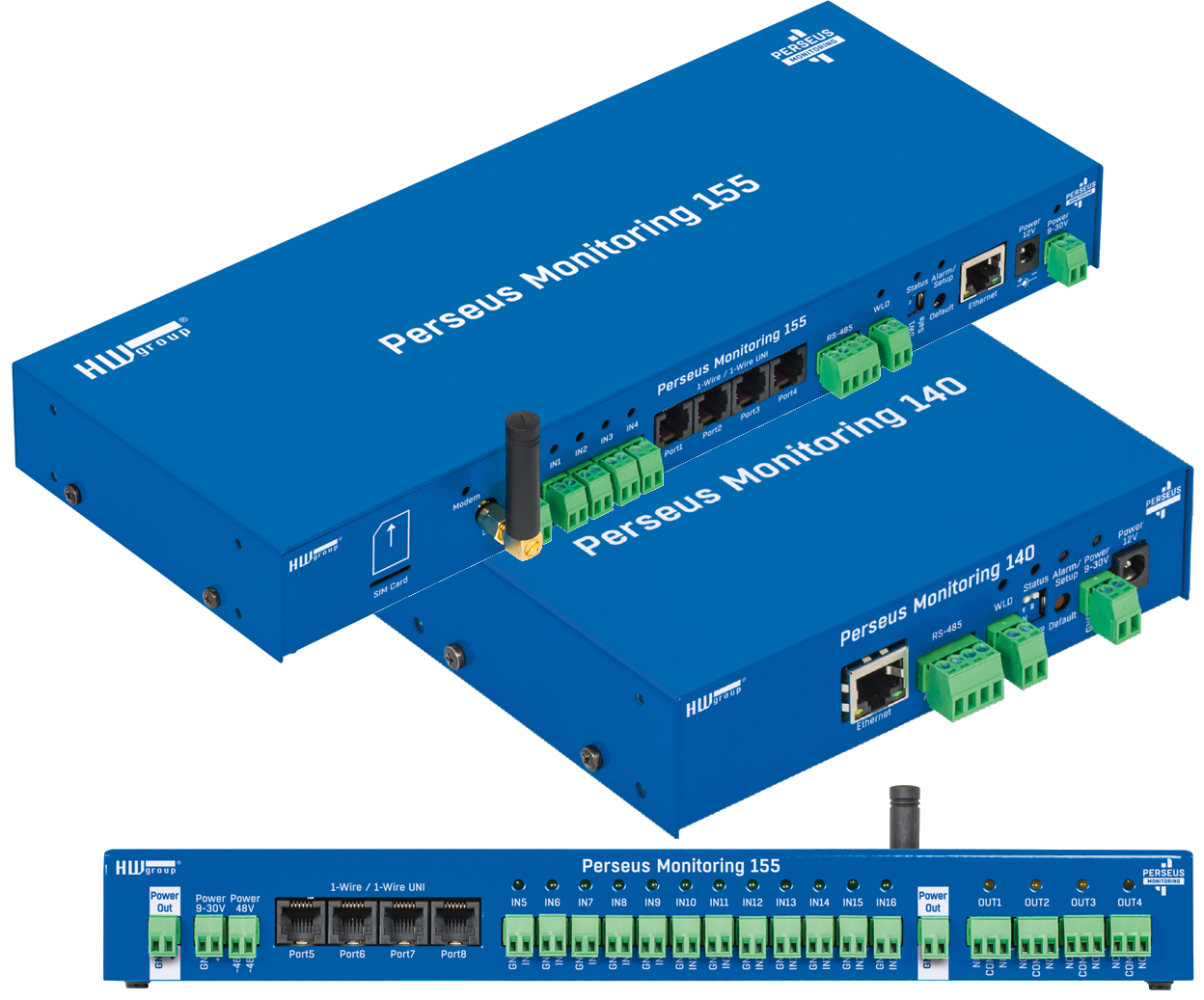

Perseus İzleme Serisi 140 / 145 / 150 / 155
Güncel standart İzleme ürün ailesi; küçük metal gövdeli 140 / 145 ile 19" / 1U kabin tipi 150 / 155 modellerinden oluşur. 145 ve 155 modellerinde Ethernet bağlantısına ek olarak dahili LTE bulunur.

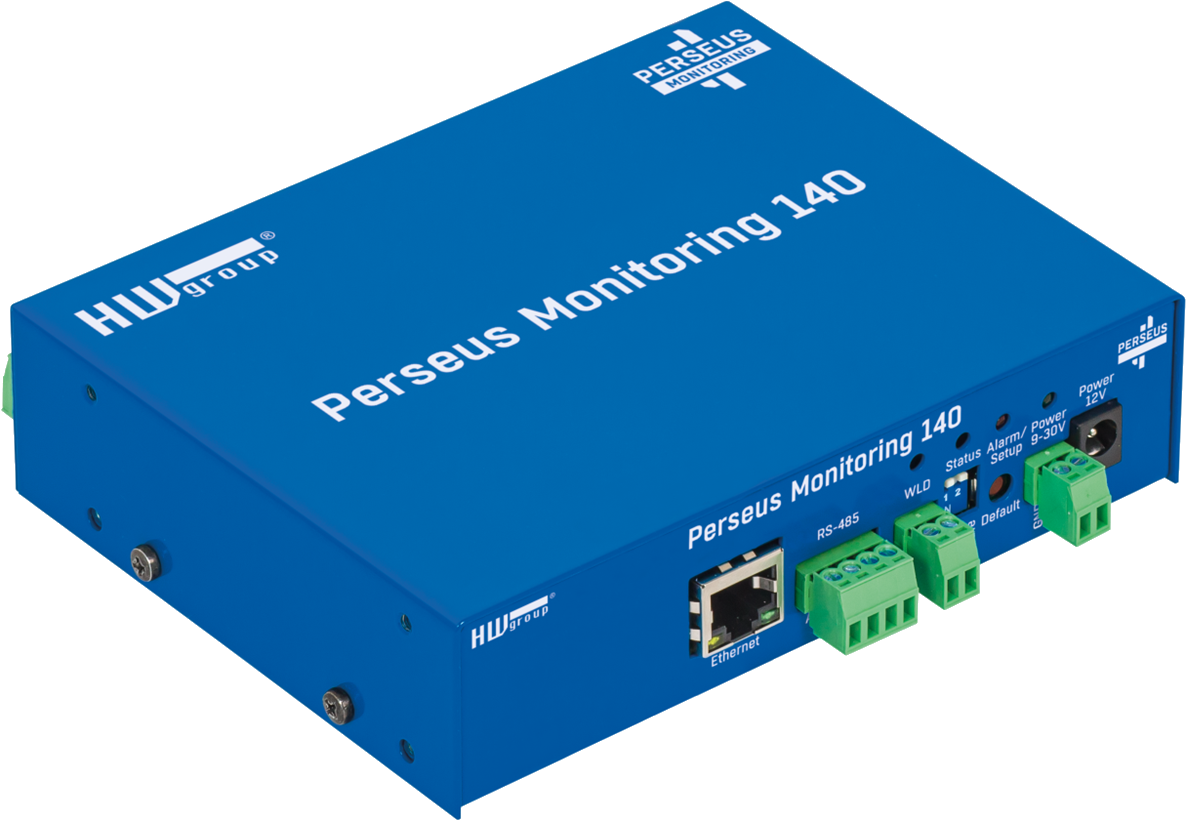

Monitoring 140
Orta ölçekli LAN tabanlı çevresel izleme ve saha veri toplama çözümü.
4 × RJ11 1-Wire UNI · 4 × DI · 1 × WLD
1 × RS-485 Modbus/RTU · 2 × röle · Ethernet
Monitoring 145
Monitoring 140 arayüz yapısını Ethernet ve dahili LTE yedek bağlantısıyla birleştirir.
4 × RJ11 · 4 × DI · 1 × WLD
RS-485 · 2 × röle · Ethernet + LTE · SMS/arama
Monitoring 150
Veri merkezi, telekom ve teknik altyapılar için 19" / 1U LAN tabanlı yüksek kapasiteli model.
8 × RJ11 · 16 × DI · 1 × WLD
RS-485 · 4 × röle · Ethernet

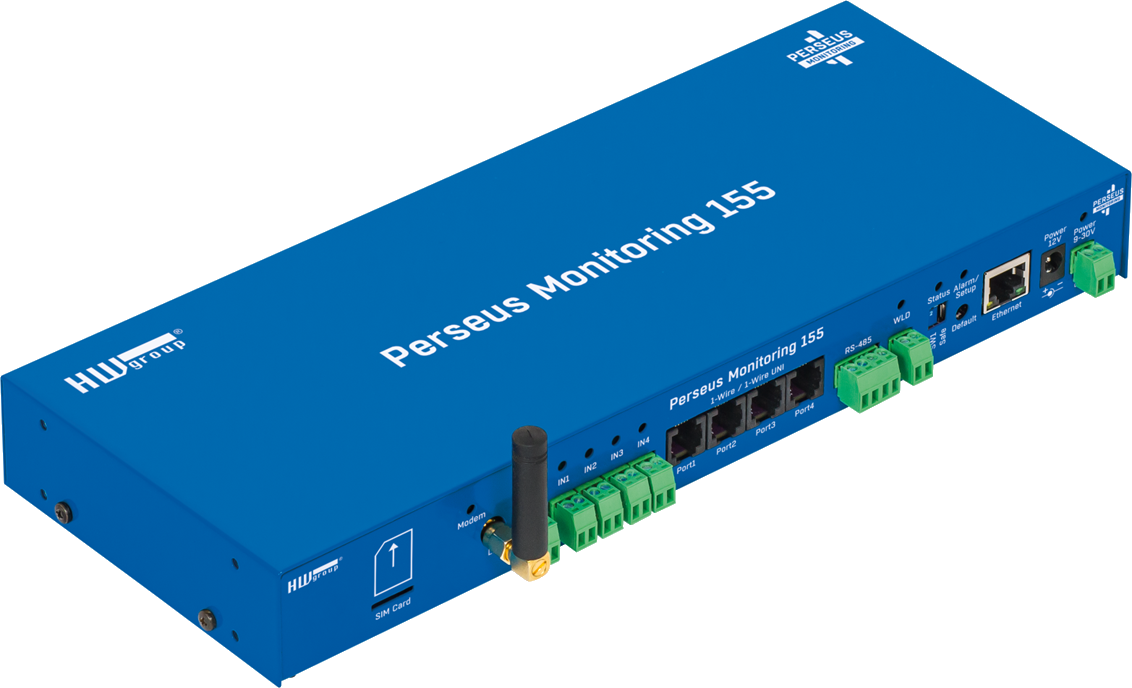

Monitoring 155
Monitoring 150 kapasitesini Ethernet + dahili LTE yedek bağlantı ve SMS/arama alarmıyla birleştirir.
8 × RJ11 · 16 × DI · 1 × WLD
RS-485 · 4 × röle · Ethernet + LTE
Güncel HW-Group föylerinde bu İzleme serisi modelleri için 100 sayaç / 1000 değişken ölçeği tanımlanır.
LAN üzerindeki harici cihazlar Sayaç Arayüzü (Meters API) ile aynı Perseus içinde veri kaynağı olarak kullanılabilir.

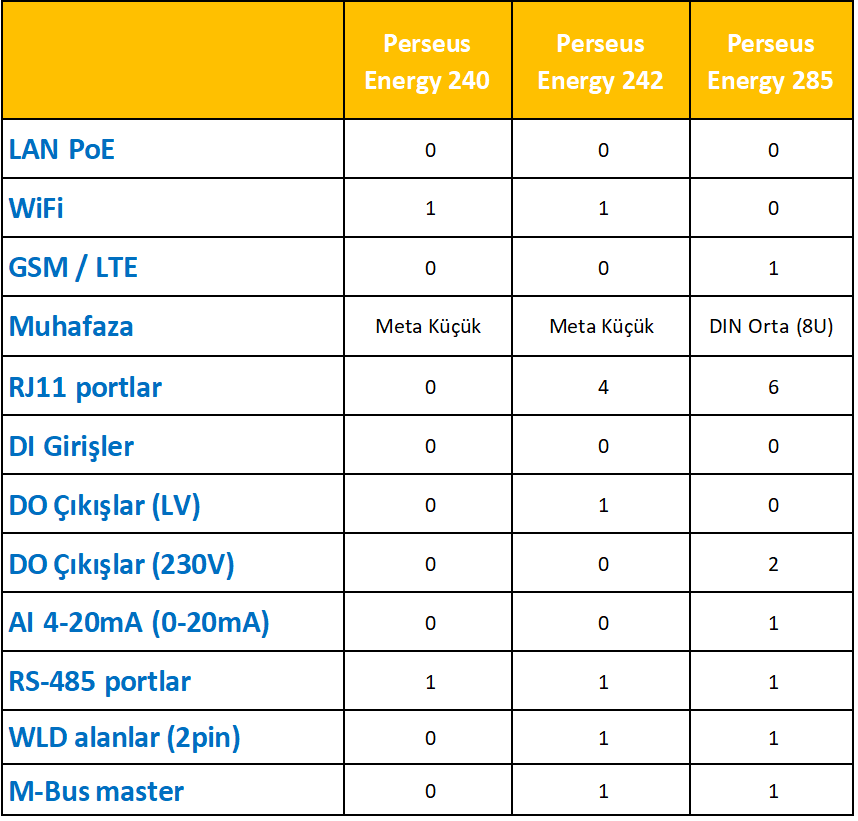

Perseus Enerji Serisi 240 / 242 / 285
Enerji ailesi, üçüncü taraf sayaçları ve enerji verilerini çevresel izleme ile birleştirir. Üç model aynı görevin farklı saha ve bağlantı gereksinimlerine göre ölçeklenmiş karşılıklarıdır.
Energy 240
RS-485 Modbus/RTU sensör ve sayaçlarını ağ tabanlı izleme sistemine aktarmak için en sade Perseus Enerji ağ geçididir; ayrıca uygun ağ cihazlarını Sayaç Arayüzü üzerinden okuyabilir.
RS-485 Modbus/RTU + Ethernet
RJ11 ve DI yok · RS-485 Modbus/RTU · Ethernet · Modbus/TCP / MQTT / SNMP
Energy 242
M-Bus Master ile enerji sayaçlarını çevresel sensörler, dijital girişler, WLD ve Modbus/RTU ile birleştiren LAN modeli.
4 × RJ11 · 2 × DI/S0 · 1 × WLD
M-Bus Master · RS-485 · 1 × röle · Ethernet

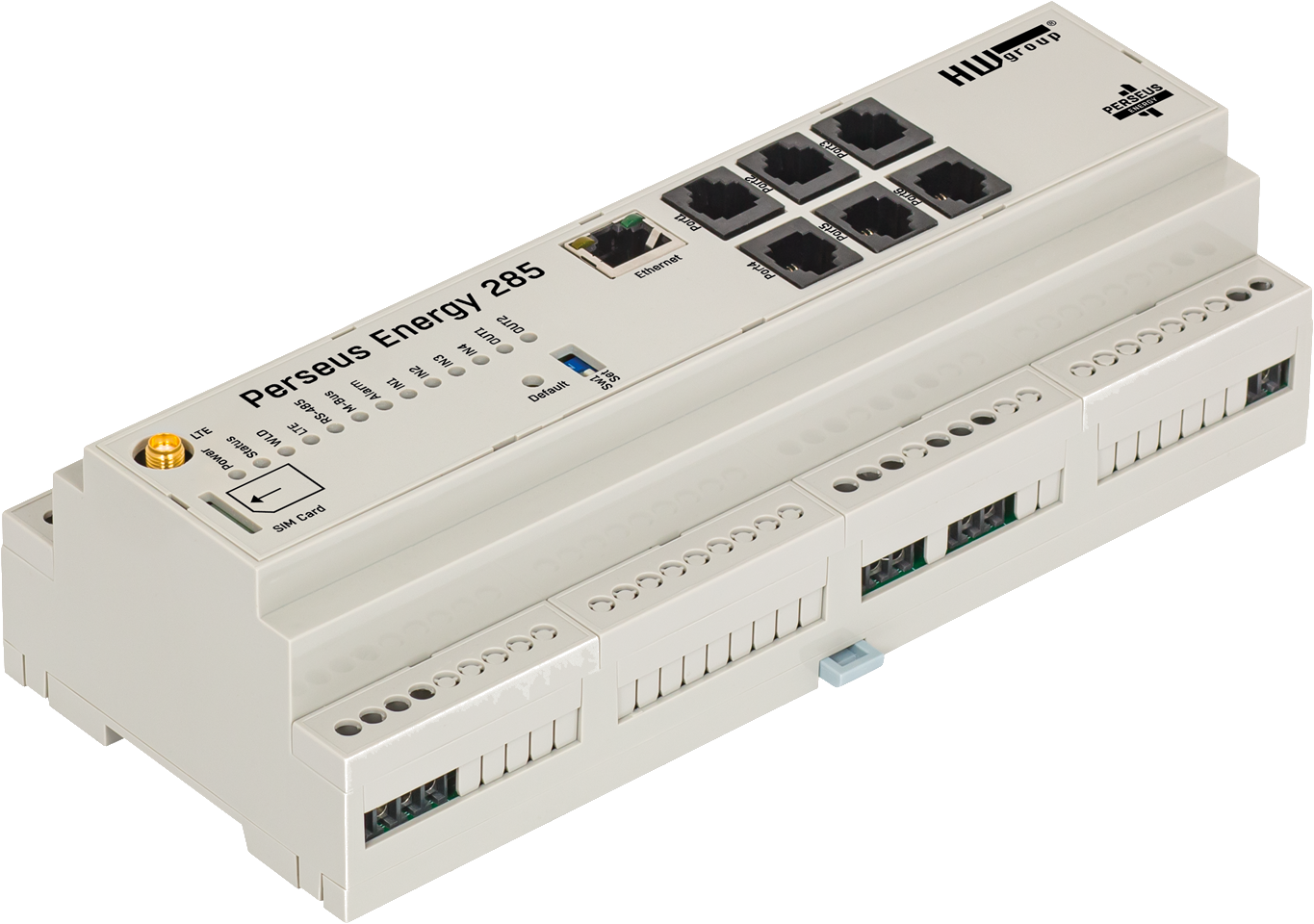

Energy 285
DIN ray gövdede M-Bus Master, çevresel sensörler, Modbus/RTU ve LTE yedek iletişimi bir araya getiren üst seviye model.
6 × RJ11 · 4 × DI/S0 · 1 × WLD
M-Bus Master · RS-485 · 1 × analog giriş (4–20 mA / 0–20 mA)
2 × röle çıkışı · Ethernet + LTE
Teknik not: Energy 285, üreticinin güncel föyüne göre bir adet analog giriş içerir.
Bu giriş 4–20 mA beslemeli veya 0–20 mA beslemesiz endüstriyel sensörlerle kullanılabilir.
Sayaç Arayüzü (Meters API) ve Üçüncü Taraf Entegrasyonu
Perseus’un en önemli farklarından biri, fiziksel girişlerin yanında ağ üzerindeki başka cihazları da veri kaynağı olarak kullanabilmesidir. Aynı LAN üzerindeki uygun HW-Group veya üçüncü taraf cihazlardan değişkenler okunabilir ve Perseus içindeki alarm / değerlendirme mantığına dahil edilebilir.
- HW-Group cihazlarından XML üzerinden veri okuma
- Genel SNMP kaynaklarından değişken alma
- MQTT üzerinden veri kaynağı kullanma
- Modbus/TCP cihazlarını ağ üzerinden okuma
- RS-485 üzerinden Modbus/RTU sayaç ve cihazlarını bağlama
- Hazır üçüncü taraf sayaç şablonu dosyalarını kullanma
Veri akışı örneği
1. STE2 / UPS / enerji sayacı / Modbus cihazı
2. XML / SNMP / MQTT / Modbus
3. Perseus Sayaç Arayüzü
4. Koşullar ve Eylemler
5. SensDesk / SCADA / NMS / MQTT
Yerel Karar Mekanizması: Koşullar, Eylemler ve Zamanlayıcı
Perseus, ölçülen değişkenler için birden fazla koşul tanımlayabilir ve bu koşulları zaman planlarıyla birlikte değerlendirebilir.
Koşul ve eylem mantığı
- Alt / üst eşik ve histerezis tanımları
- Alarm başlangıç ve bitiş gecikmeleri
- Çalışma saatine veya takvime bağlı koşullar
- E-posta ve SNMP Trap aksiyonları
- Fiziksel veya uygun uzak dijital çıkışların kontrolü
Lua ile Yerel İşleme
Lua komut dosyası desteği Perseus platformunun yerel işleme yeteneklerinden biridir. Standart Perseus modellerinde hesaplama ve otomasyon senaryolarında kullanılabilir; Perseus Endüstriyel ürün hattında ise tam müşteri uygulamalarının PLC-benzeri biçimde tanımlanmasına kadar genişleyebilir.
Perseus Konsept ve Endüstriyel

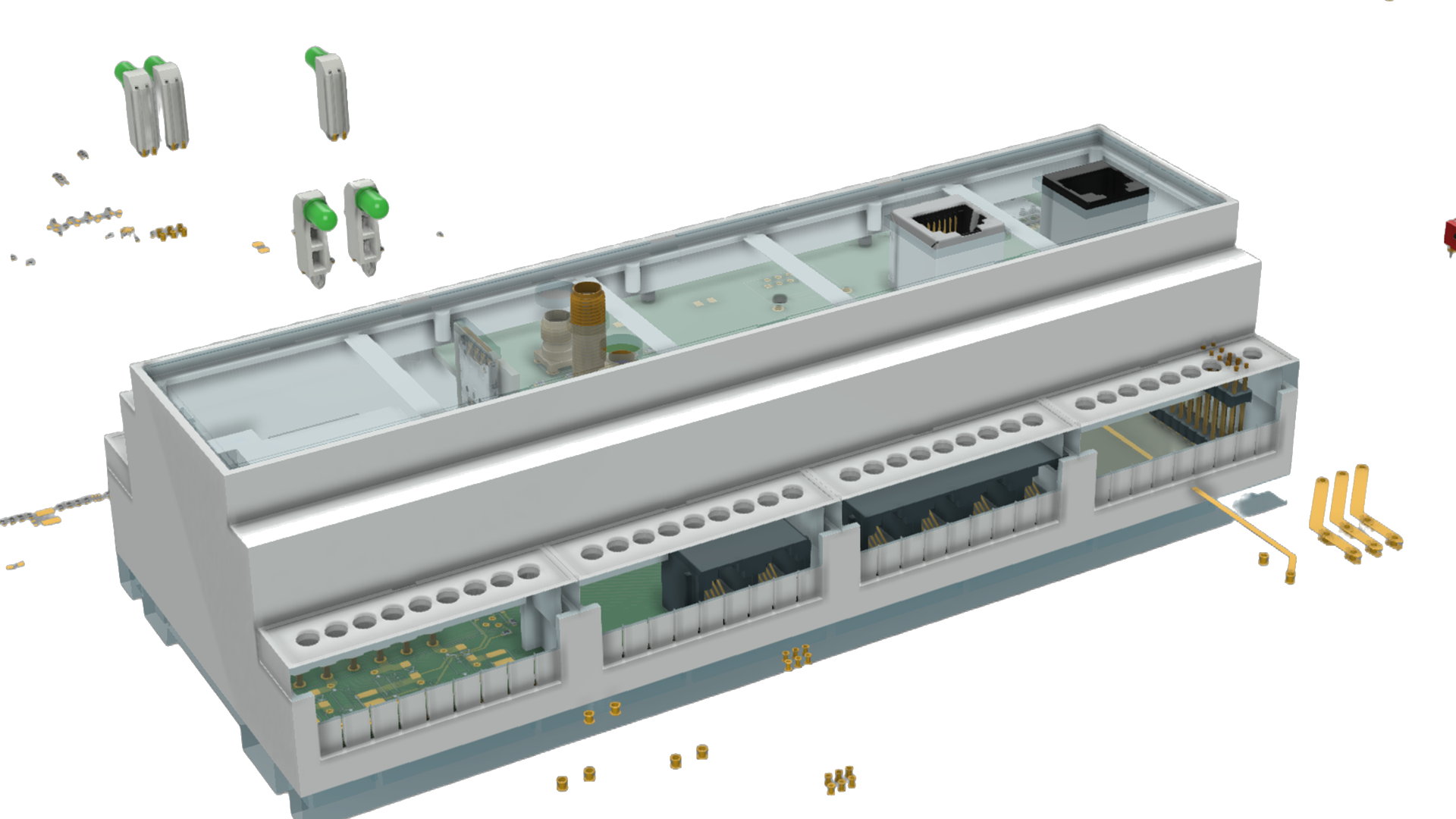

Perseus Konsept
Proje, ihale, kamu alımı ve kavram kanıtlama çalışmalarında örnekleme ve doğrulama amacıyla kullanılan ürün hattıdır. Perseus ailesiyle aynı temel fonksiyon ve API yaklaşımını kullanır; ancak belirli bir Konsept modelinin üretim sürekliliği garanti edilmez.
Rolü: İhtiyacı doğrulamak, saha örneğini geliştirmek ve nihai ürün gereksinimlerini netleştirmek.

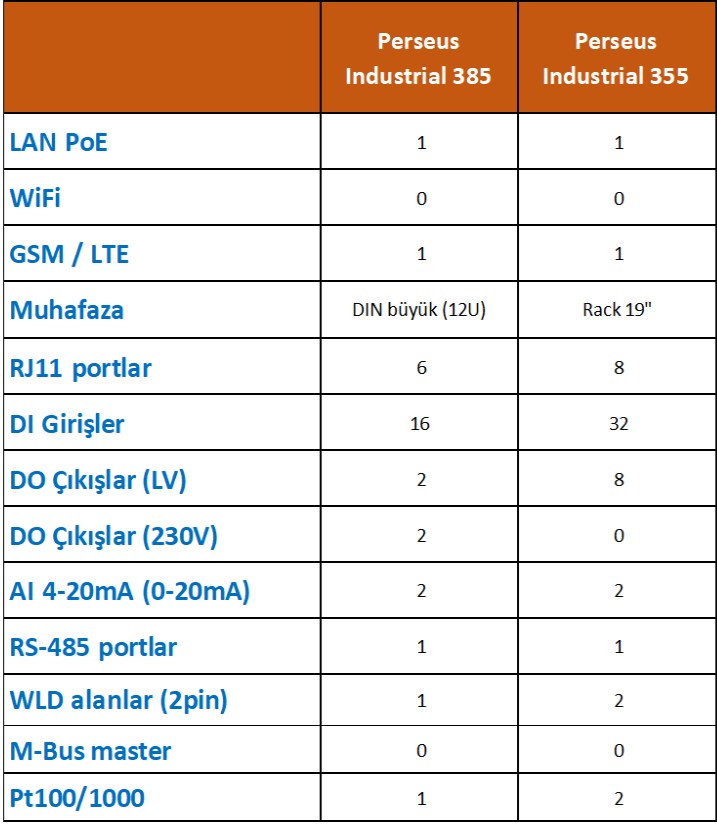

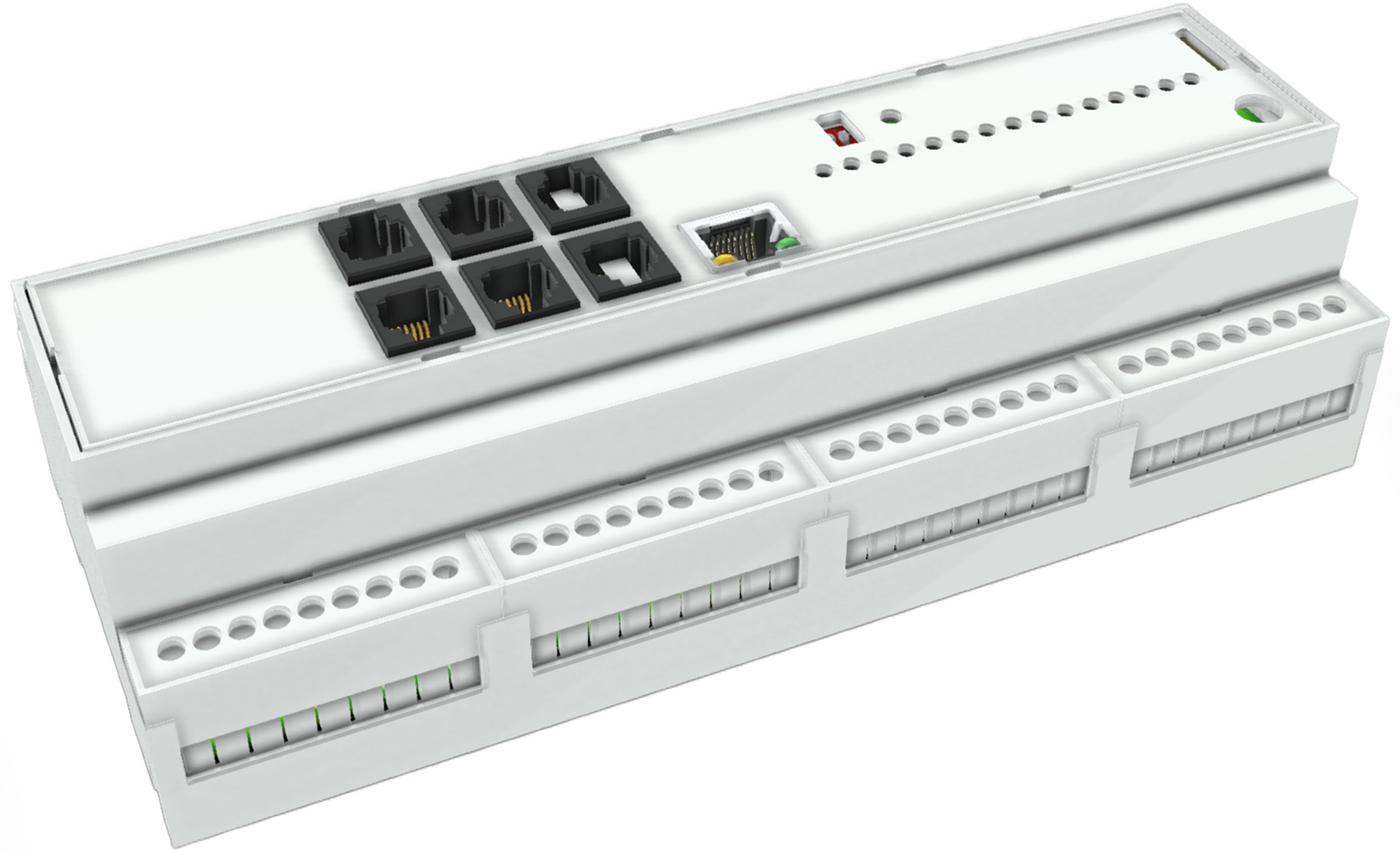

Perseus Endüstriyel
Yüksek dayanıklılık, endüstriyel standartlar ve müşteriye/projeye özel saha işlevleri için tasarlanan ürün hattıdır. HW-Group dokümanlarında tam müşteri uygulamalarının Lua ile PLC-benzeri biçimde tanımlanabilmesi Endüstriyel serinin ayırt edici özelliklerinden biri olarak belirtilir.
Rolü: Doğrulanmış proje ihtiyacını endüstriyel standartlara ve sürekli ürün yazılımı desteğine sahip daha kalıcı bir ürün yapısına taşımak.
HW-Group Perseus ve SensDesk
Perseus tarafından toplanan sıcaklık, nem, enerji, sayaç ve alarm verileri SensDesk üzerinden merkezi olarak görüntülenebilir. Farklı lokasyonlar tek ekranda izlenebilir; grafikler, geçmiş veriler, alarm olayları, PDF raporlar ve kullanıcı erişimleri merkezi yönetim katmanında ele alınabilir.
SensDesk merkezi izleme sayfasına gidinHangi Perseus Modeli?
Model seçiminde yalnızca sensör sayısı değil, saha haberleşmesi ve kullanılacak veri kaynakları birlikte değerlendirilmelidir.
| İhtiyaç | Uygun başlangıç noktası | Temel fark |
|---|---|---|
| Orta ölçekli çevresel izleme, LAN mevcut | Monitoring 140 | 4 × RJ11, 4 × DI, WLD, RS-485, 2 röle |
| Monitoring 140 + LTE yedek bağlantı / SMS | Monitoring 145 | Ethernet + LTE |
| 19" kabin, yüksek giriş sayısı, LAN | Monitoring 150 | 8 × RJ11, 16 × DI, 4 röle |
| Monitoring 150 + LTE yedek bağlantı | Monitoring 155 | Ethernet + LTE |
| RS-485 Modbus/RTU → LAN ağ geçidi | Energy 240 | En sade Perseus ağ geçidi; RJ11 / DI yok |
| M-Bus + çevresel sensörler, LAN | Energy 242 | M-Bus Master + 4 × RJ11 + 2 × DI/S0 |
| M-Bus + çevresel sensörler + LTE, DIN ray | Energy 285 | M-Bus Master + 6 × RJ11 + 4 × DI/S0 + 1 × analog giriş + LTE |
HW-Group çözüm ailesi:
HW-Group Perseus, çevresel izleme ve enerji veri toplama projelerinde ürün ailesinin profesyonel üst katmanını oluşturur.
Perseus’un sektör uygulamalarını görmek için
HW-Group sıcaklık, nem ve çevresel izleme ana sayfasını;
M-Bus, Modbus ve sayaç odaklı projeler için
Perseus Enerji İzleme;
diğer bağımsız izleme ürünleri için
Bağımsız İzleme Cihazları
sayfasını inceleyebilirsiniz.
HW-Group Perseus SSS
Perseus yalnızca HW-Group sensörlerini mi okuyabilir?
Hayır. Perseus Sayaç Arayüzü sayesinde ağ üzerindeki uygun üçüncü taraf kaynaklardan SNMP, MQTT, Modbus/TCP veya XML tabanlı veri okuyabilir; ayrıca fiziksel RS-485 üzerinden Modbus/RTU cihazları bağlanabilir.
Monitoring 140 ile 145 modelleri arasındaki temel fark nedir?
Temel fiziksel sensör ve I/O yapıları aynıdır. Monitoring 145 ayrıca dahili LTE modem içerir; bağlantı yedeği ve SMS/arama alarmı sağlayabilir.
Monitoring 150 ile 155 modelleri arasındaki temel fark nedir?
Her ikisi de 19" / 1U sınıfında yüksek kapasiteli modellerdir. Monitoring 155, 150’nin Ethernet yapısına ek olarak dahili LTE yedek bağlantı içerir.
Energy 240 neden diğer Perseus Enerji modellerinden farklıdır?
Energy 240 temel olarak RS-485 Modbus/RTU verisini LAN tarafına taşıyan Perseus ağ geçididir; üzerinde RJ11 sensör portları veya dijital girişler bulunmaz.
Energy 242 ve 285 ne zaman tercih edilir?
M-Bus sayaçlarıyla çevresel sensörlerin birlikte izleneceği uygulamalarda Energy 242 LAN tabanlı; Energy 285 ise daha yüksek yerel sensör kapasitesi, DIN ray yapısı, doğrudan analog akım girişi ve LTE yedek bağlantı gerektiren sahalarda değerlendirilir.
Perseus üzerinde yerel alarm mantığı kurulabilir mi?
Evet. Perseus değişkenler için Koşullar, Eylemler ve Zamanlayıcı yapılarıyla yerel alarm ve kontrol mantığı kurabilir. Lua komut dosyaları standart Perseus platformunda da kullanılabilir; Endüstriyel ürün hattında ise tam müşteri uygulamalarına kadar genişleyen PLC-benzeri senaryolar öne çıkar.
Perseus SensDesk ile kullanılabilir mi?
Evet. Perseus verileri SensDesk tabanlı portallarda merkezi olarak izlenebilir; grafik, alarm, geçmiş veri ve raporlama fonksiyonları portal katmanında kullanılabilir.
