HW-Group bağımsız izleme cihazları; sıcaklık, nem, su sızıntısı, kuru kontak, dijital giriş ve diğer saha bilgilerinin yerel ağ üzerinden izlenmesi ve alarm mekanizmalarına aktarılması için kullanılır.
Uygulamaya göre Ethernet, Wi-Fi, PoE veya LTE bağlantılı HW-Group bağımsız izleme cihazları seçilebilir. Ölçüm ve durum bilgileri web arayüzü, e-posta, SNMP veya desteklenen diğer haberleşme yöntemleri üzerinden takip edilebilir.
HW-Group bağımsız izleme cihazları ihtiyaca göre yedi seriye ayrılır. Seri adına tıklayarak ilgili ürünlere geçebilirsiniz.
| İhtiyaç | Uygun seri | Bağlantı |
|---|---|---|
| Üçüncü taraf Modbus / M-Bus sayaçlar, gelişmiş koşullar, LTE yedek bağlantı | Perseus | Ethernet, modele göre LTE |
| Sensör izleme ile röle kontrolünün aynı cihazda birleşmesi | Poseidon2 | Ethernet |
| Çok sayıda kuru kontak girişi ve dijital çıkış | Damocles2 | Ethernet, modele göre PoE |
| Birkaç sensörle sıcaklık ve nem izleme | STE2 | Ethernet + Wi-Fi, PoE |
| LAN bulunmayan uzak saha, elektrik kesintisinde çalışma | Ares | LTE / GSM, dahili batarya |
| Ağ cihazını izleme ve otomatik yeniden başlatma | IP WatchDog2 | Ethernet |
| Algılama kablosuyla su sızıntısı izleme | WLD2 | Ethernet + Wi-Fi, PoE |
Perseus, HW-Group bağımsız izleme cihazları arasında üçüncü taraf sayaç ve sensörleri de okuyabilen yeni nesil platformdur; LAN ve LTE bağlantılı modelleri bulunur.
Üçüncü taraf RS-485 Modbus/RTU sensör ve sayaç verilerini LAN üzerinden SensDesk tabanlı portallara, SCADA veya NMS sistemlerine aktarmak için kullanılan giriş seviyesi Perseus ağ geçididir.
Arayüz: RS-485 Modbus/RTU + Ethernet
Open API: SNMP, XML, Modbus/TCP, MQTT

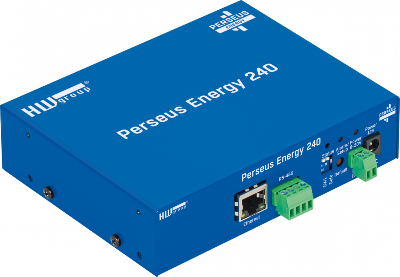

M-Bus Master, 1-Wire UNI, dijital giriş, röle, RS-485 ve WLD girişlerini tek metal gövdede birleştiren LAN tabanlı enerji ve saha izleme cihazıdır. Üçüncü taraf sayaç ve sensörlerin entegrasyonuna uygundur.
Girişler: 4 × RJ11, 2 × DI, 1 × WLD
Ek: M-Bus Master + RS-485 + 1 × röle
DIN ray montajlı, LAN ve LTE bağlantılı profesyonel enerji ve uzak saha izleme çözümüdür. M-Bus, Modbus/RTU, 1-Wire UNI ve WLD kaynaklarından veri toplayabilir; LTE bağlantısı yedek iletişim ve SMS/Call alarmı sağlar.
Girişler: 6 × RJ11, 4 × DI, 1 × WLD
İletişim: Ethernet + LTE / M-Bus + RS-485
Teknik oda, depo, HVAC ve benzeri sahalarda orta ölçekli çevresel izleme için LAN tabanlı Perseus çözümüdür. 1-Wire UNI sensörleri, Modbus/RTU cihazları, kuru kontaklar, röle çıkışları ve WLD kablosunu aynı sistemde toplar.
Girişler: 4 × RJ11, 4 × DI, 1 × WLD
Çıkış: 2 × röle · RS-485 Modbus/RTU
LAN bağlantısına ek olarak dahili LTE modemi bulunan orta ölçekli uzaktan izleme çözümüdür. 1-Wire UNI sensörleri, Modbus/RTU cihazları, kuru kontaklar, röle çıkışları ve WLD kablosunu aynı sistemde toplar; LTE bağlantısı yedek iletişim ve SMS/Call alarmı sağlar.
Girişler: 4 × RJ11, 4 × DI, 1 × WLD
İletişim: Ethernet + LTE · 2 × röle · RS-485
Veri merkezi, tek rack, telekom ve teknik oda uygulamaları için geliştirilmiş 1U / 19" LAN tabanlı profesyonel izleme cihazıdır. Yüksek sayıda sensör ve kuru kontak girişini tek cihazda toplar; Modbus/RTU, WLD ve röle çıkışlarını destekler.
Girişler: 8 × RJ11, 16 × DI, 1 × WLD
Çıkış: 4 × röle · RS-485 · PoE desteği
Perseus Monitoring 150'nin LTE modemli sürümüdür. LAN ana bağlantı olarak kullanılır; LTE yedek haberleşme sağlar ve SMS/Call alarmı sunar. Kritik altyapı, veri merkezi, telekom ve uzak teknik sahalarda yüksek kapasiteli izleme için uygundur.
Girişler: 8 × RJ11, 16 × DI, 1 × WLD
İletişim: Ethernet + LTE · 4 × röle · RS-485

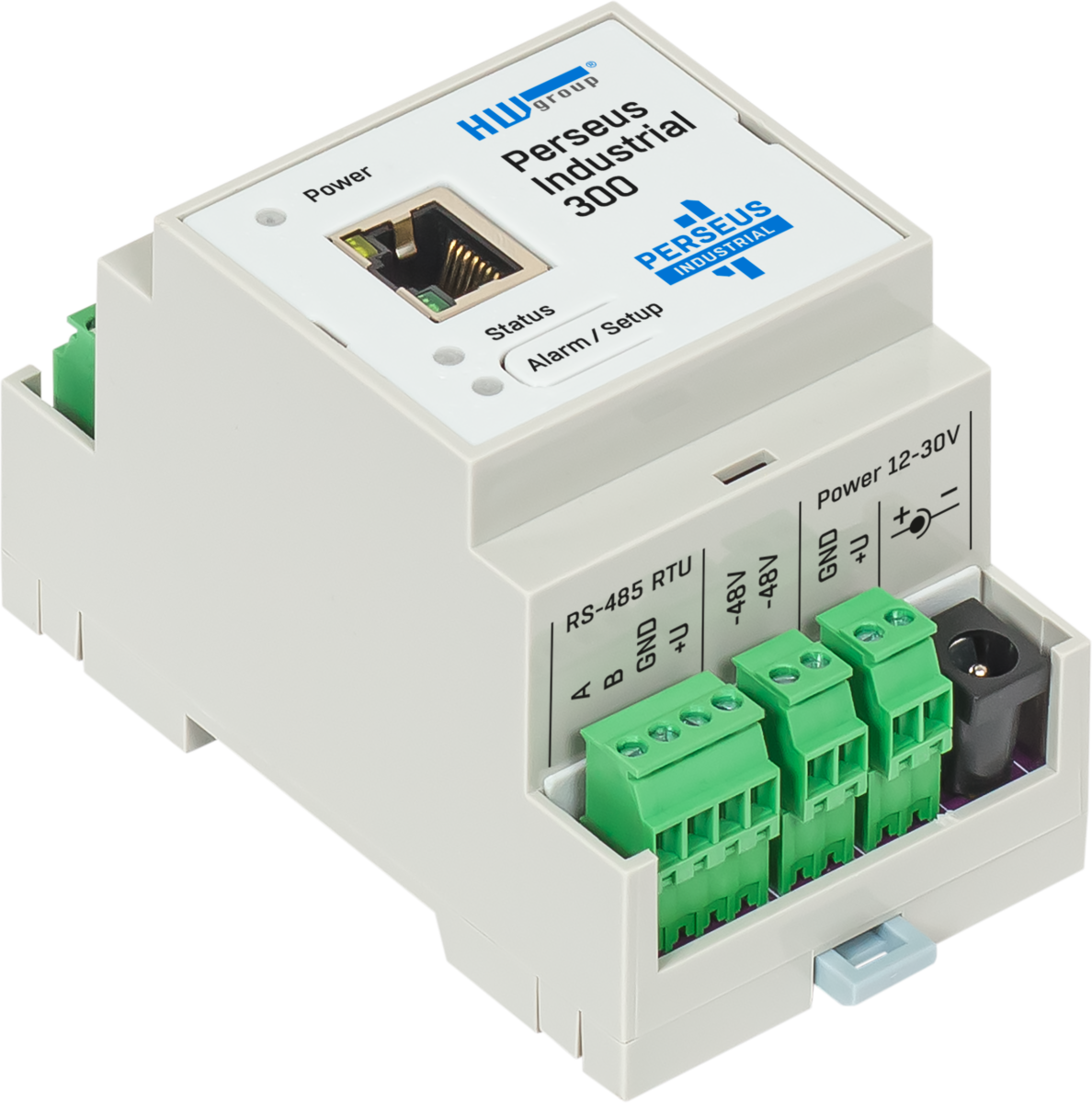

DIN ray montajlı, LAN tabanlı en küçük Perseus ünitesidir. Dijital girişleri ve röle çıkışını, RS-485 Modbus/RTU üzerinden HW-Group RTU sensörlerini ve üçüncü taraf sayaçları izler; RTU-Expander modülleriyle giriş/çıkış sayısı büyütülebilir.
Girişler: 3 × DI · RS-485 Modbus/RTU
Çıkış: 1 × röle · Ethernet · PoE desteği
DIN ray montajlı, LAN tabanlı modüler izleme ve kontrol ünitesidir. 1-Wire UNI sensörleri, dijital girişleri, Modbus/RTU cihazlarını ve WLD kablolarını aynı sistemde toplar; WLD-L portu su sızıntısının konumunu da bildirebilir.
Girişler: 2 × RJ11, 5 × DI, 1 × WLD-L
Çıkış: 2 × röle · RS-485 Modbus/RTU

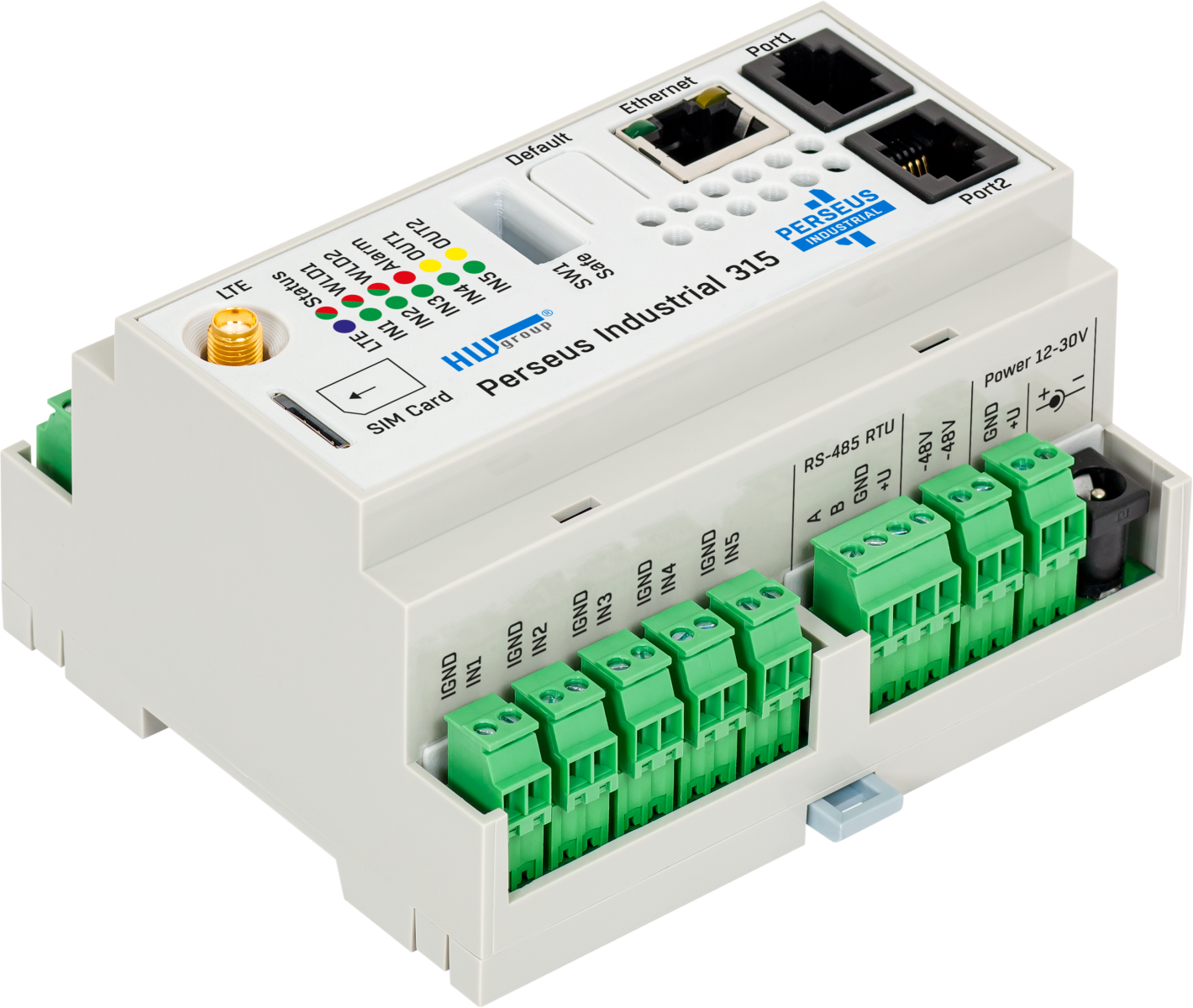

Perseus Industrial 310'un LTE modemli sürümüdür. LAN ana bağlantı olarak kullanılır; LTE yedek haberleşme sağlar ve SMS/Call alarmı sunar. RTU-Expander modülleriyle genişletilebilen yapısı uzak endüstriyel sahalar için uygundur.
Girişler: 2 × RJ11, 5 × DI, 1 × WLD-L
İletişim: Ethernet + LTE · 2 × röle · RS-485
Poseidon2 serisi, HW-Group bağımsız izleme cihazları içinde sensör izlemeyi röle kontrolüyle birleştiren Ethernet tabanlı modellerden oluşur.

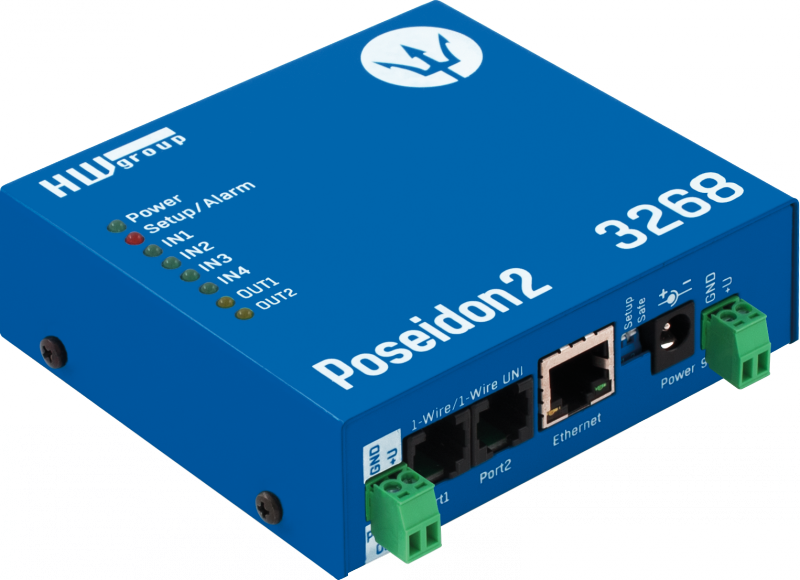

Sensör, kuru kontak ve röle çıkışlarının Ethernet üzerinden uzaktan izlenmesi ve kontrolü için kompakt Poseidon2 çözümüdür. Sistem odası, kabinet, HVAC ve endüstriyel izleme uygulamalarına uygundur.
Girişler: 8 × 1-Wire UNI, 4 × DI
Çıkış: 2 × röle · 8 × VDO · Ethernet

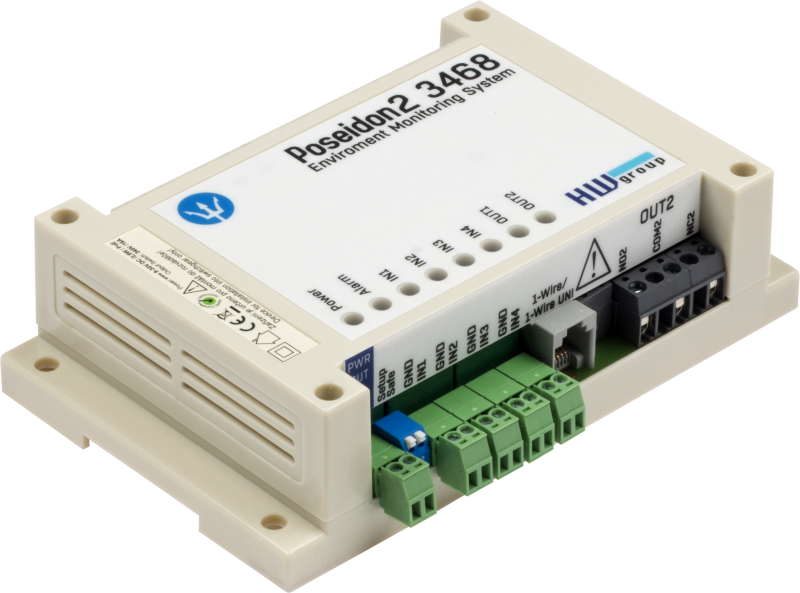

Endüstriyel ve telekom uygulamalarında sensörlerin, kuru kontakların ve güçlü röle çıkışlarının uzaktan izlenmesi ve kontrolü için geliştirilmiştir. Standart DC beslemeye ek olarak -48 V telekom beslemesini destekler.
Girişler: 8 × 1-Wire UNI, 4 × DI
Çıkış: 2 × röle · 8 × VDO · Ethernet / -48 V
Yüksek sayıda sensör ve dijital giriş gerektiren kritik uygulamalar için geliştirilmiş geniş kapasiteli Poseidon2 modelidir. 1-Wire UNI ve RS-485 sensörlerini aynı cihazda toplar ve güvenli IP protokolleriyle entegrasyon sağlar.
Sensörler: 16 × 1-Wire UNI + 26 × RS-485
I/O: 12 × DI · 4 × röle · 8 × VDO
Damocles2 serisi, HW-Group bağımsız izleme cihazları içinde kuru kontak girişleri ve dijital çıkışlara odaklanan Ethernet I/O ürünleridir.

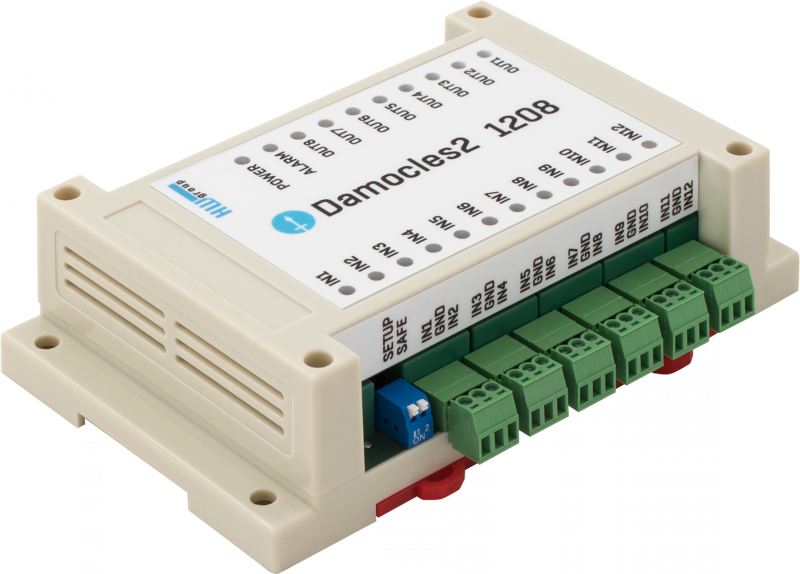

Endüstriyel kuru kontak girişlerinin ve open-collector çıkışların Ethernet üzerinden izlenmesi ve kontrolü için geliştirilmiştir. Dijital girişler S0 darbe sayacı desteğiyle sayaç ve alarm uygulamalarında kullanılabilir; SNMP, Modbus/TCP ve MQTT entegrasyonunu destekler.
Girişler: 12 × dijital giriş / S0 sayaç
Çıkış: 8 × open collector · Ethernet

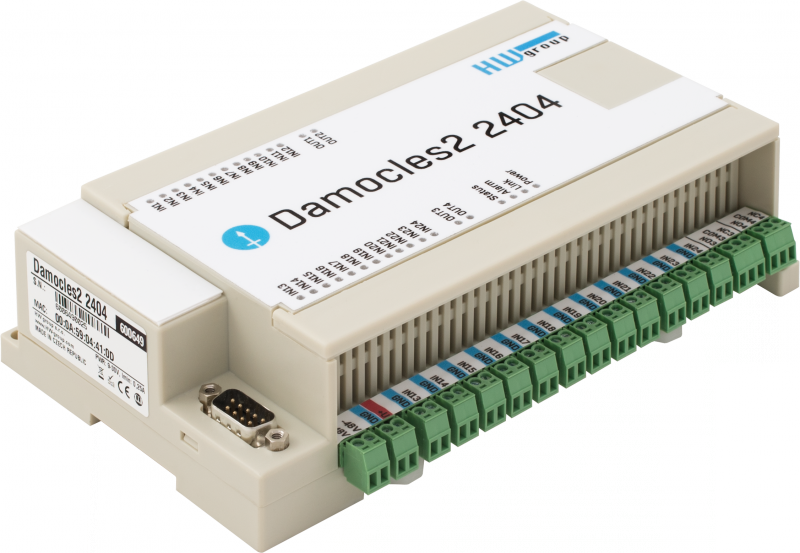

Yüksek sayıda kuru kontak girişinin uzaktan izlenmesi ve röle çıkışlarının kontrolü için geliştirilmiş güvenli endüstriyel I/O cihazıdır. PoE, 9–30 V DC ve telekom uygulamaları için -48 V besleme seçenekleriyle farklı saha mimarilerine uyarlanabilir.
Girişler: 24 × dijital giriş / S0 sayaç
Çıkış: 4 × röle · Ethernet / PoE / -48 V

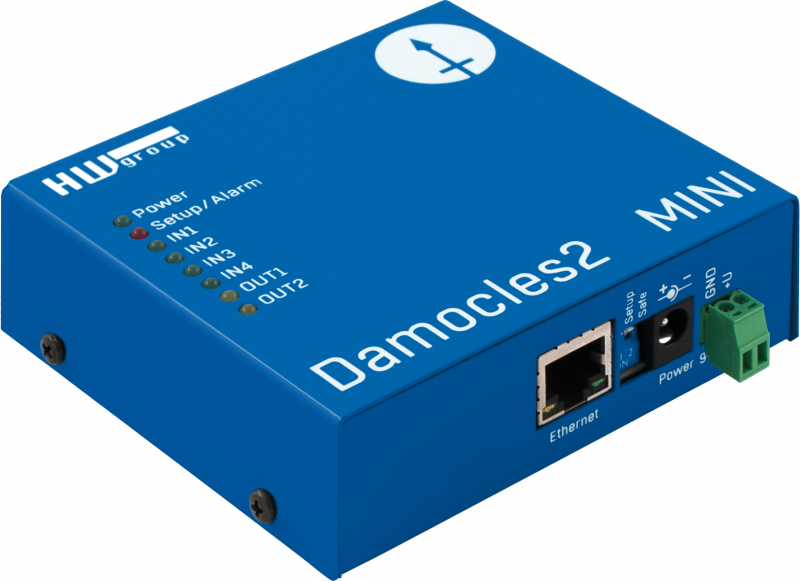

Küçük ölçekli Ethernet I/O uygulamaları için kompakt izleme ve kontrol cihazıdır. Dört kuru kontak girişi, iki röle çıkışı ve dahili web arayüzü sayesinde alarm, sayaç, ekipman durumu ve uzaktan kontrol senaryolarında kullanılabilir.
Girişler: 4 × dijital giriş / S0 sayaç
Çıkış: 2 × röle · Ethernet
STE2 serisi, HW-Group bağımsız izleme cihazları arasında sıcaklık ve nem izleme için kullanılan kompakt Ethernet ve Wi-Fi modelleridir.
LAN ve Wi-Fi üzerinden profesyonel çevresel izleme için geliştirilmiş STE2 modelidir. İki RJ11 sensör portu üzerinden toplam 15 sensör değerini ve iki kuru kontak girişini izleyebilir; SNMPv3, HTTPS ve IPv6 desteğiyle daha gelişmiş ağ güvenliği sunar.
Sensör: 2 × RJ11 · toplam 15 sensör değeri
İletişim: Ethernet + Wi-Fi · PoE · 2 × DI
STE2 PLUS çevresel izleme cihazını SMS-GW3 LTE ağ geçidiyle birleştiren pakettir. LAN üzerindeki STE2 PLUS alarmlarının internet bağlantısından bağımsız olarak SMS ile gönderilmesini ve telefon aramasıyla bildirim yapılmasını sağlar.
Paket: STE2 PLUS + SMS-GW3 LTE
Alarm: E-posta · SNMP Trap · SMS · sesli arama
Ethernet ve Wi-Fi üzerinden sıcaklık, nem ve diğer çevresel parametrelerin uzaktan izlenmesi için kullanılan kompakt cihazdır. İki RJ11 portunda toplam 5 sensör değerini ve iki kuru kontak girişini destekler; PoE ile beslenebilir.
Sensör: 2 × RJ11 · toplam 5 sensör değeri
İletişim: Ethernet + Wi-Fi · PoE · 2 × DI
Ares, HW-Group bağımsız izleme cihazları içinde LAN altyapısı bulunmayan sahalar için hücresel bağlantılı ve bataryalı çözümdür.
LAN altyapısı bulunmayan veya hücresel haberleşmenin tercih edildiği uzak sahalarda sensör ve kuru kontakların GSM/LTE üzerinden izlenmesi için geliştirilmiş endüstriyel izleme cihazıdır. Dahili bataryası elektrik kesintilerinde yaklaşık 24 saate kadar yedek çalışma sağlar.
Sensör: 2 × RJ11 · toplam 14 sensör değeri
Giriş: 2 × kuru kontak · LTE / GSM · dahili batarya
IP WatchDog2, HW-Group bağımsız izleme cihazları arasında ağ ekipmanlarının çalışmasını denetleyen ve gerektiğinde yeniden başlatan seridir.

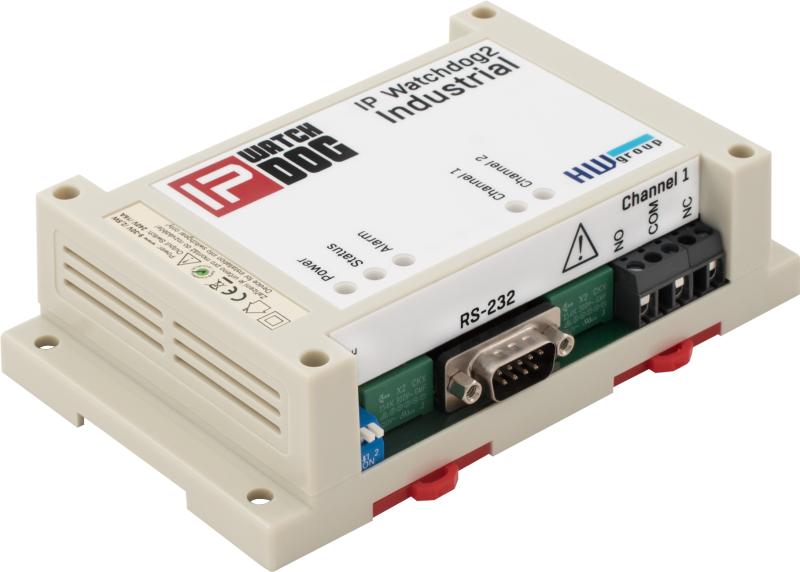

İnternet bağlantısı, LAN cihazları ve RS-232 ekipmanlarının çalışma durumunu otomatik olarak denetleyen endüstriyel watchdog cihazıdır. PING, WEB veya RS-232 üzerinden hata algıladığında bağlı ekipmanı yeniden başlatabilir ve operatöre e-posta veya SMS alarmı gönderebilir.
İzleme: 10 cihaza kadar · PING / WEB / RS-232
Çıkış: 2 × 110/230 V 16 A röle · SNMP / Modbus TCP

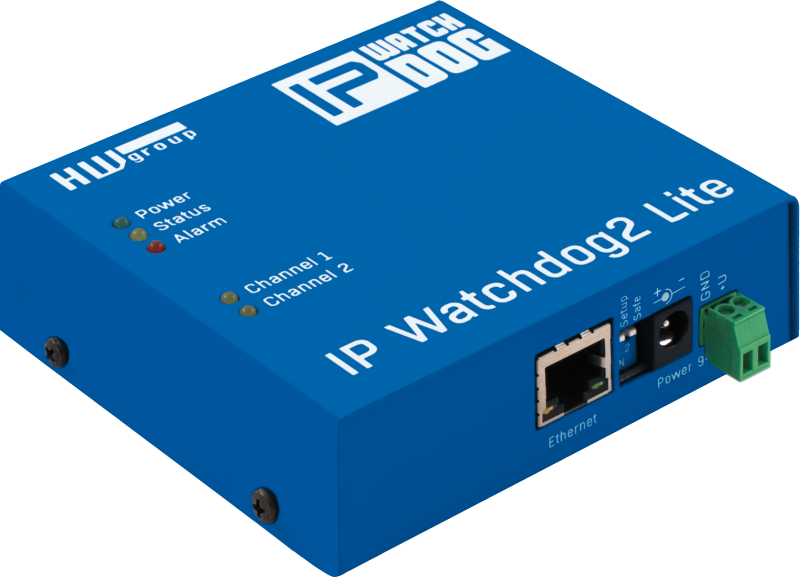

Router, switch, Wi-Fi erişim noktası, IP kamera ve benzeri LAN cihazlarının bağlantı durumunu bağımsız olarak izler. PING veya WEB kontrolü başarısız olduğunda güç çıkışını kesip yeniden vererek cihazı otomatik olarak yeniden başlatabilir ve e-posta veya harici SMS ağ geçidi üzerinden alarm üretebilir.
İzleme: 2 bağımsız kanal · PING / WEB
Çıkış: 2 × röle · SNMP / SNMP Trap · Ethernet
WLD2, HW-Group bağımsız izleme cihazları içinde algılama kablosuyla su sızıntısı izlemeye ayrılmış modeldir.
Ethernet ve Wi-Fi üzerinden su sızıntısı izlemek için geliştirilmiş dört bölgeli WLD kontrol cihazıdır. Algılama kablolarındaki su veya iletken sıvıyı erken aşamada tespit eder; ayrıca kablo kopması veya bağlantı hatasını da ayrı durum olarak izler. E-posta, SNMP Trap ve SensDesk üzerinden alarm bildirimi sağlayabilir.
WLD zonu: 4 bağımsız bölge · zon başına 185 m'ye kadar
İletişim: Ethernet + Wi-Fi · PoE · WWW / SNMP
