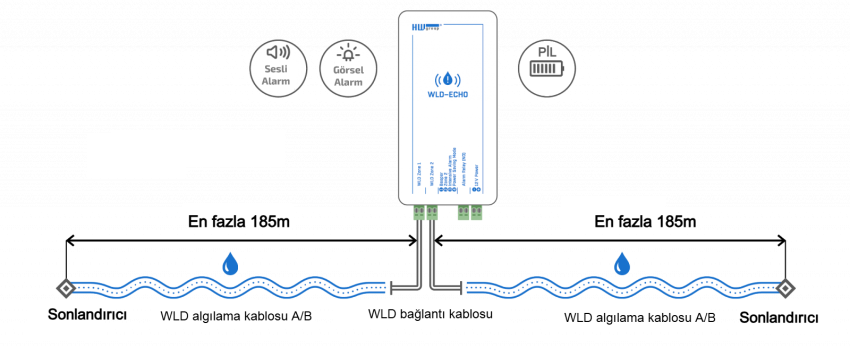

İki Bağımsız WLD Bölgesi
İki ayrı algılama kablosu bölgesi izlenebilir; ikinci bölge kullanılmadığında devre dışı bırakılabilir.

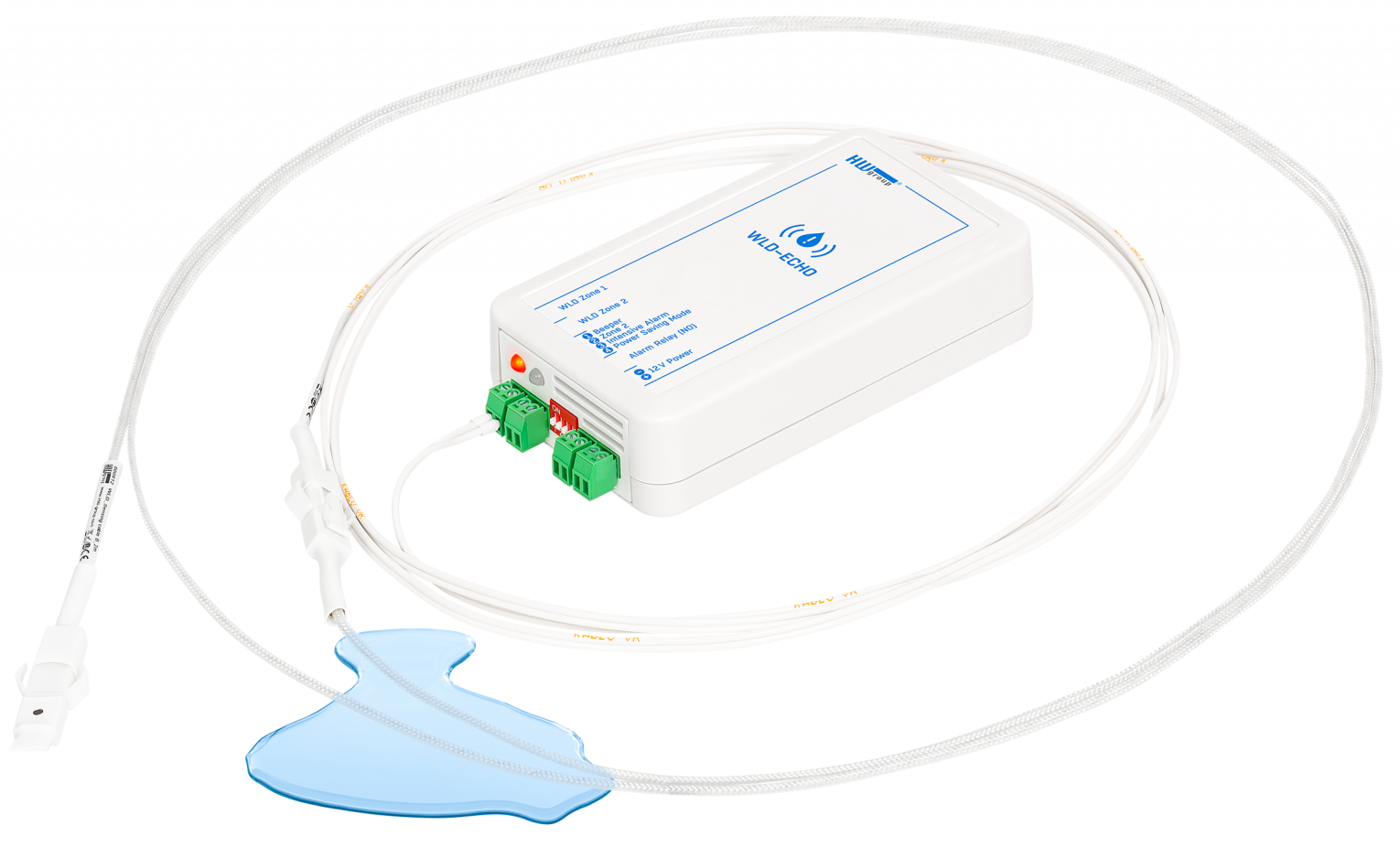

HW-Group WLD-ECHO Su Kaçağı Dedektörü
WLD-ECHO su kaçağı dedektörü, iki bağımsız WLD algılama kablosu bölgesini destekleyen kompakt bir çözümdür. Kablo güzergâhı boyunca su veya başka bir iletken sıvı algılandığında dahili sesli ve görsel alarm verir ve kuru kontak röle çıkışını etkinleştirir. Ağ bağlantısına ihtiyaç duymadan yerel alarm ve panel entegrasyonu gereken uygulamalar için uygundur.
WLD-ECHO Öne Çıkan Özellikler
Bağımsız çalışan yapı, yerel alarm ve kuru kontak entegrasyonunu aynı cihazda birleştirir.
Yerel Alarm
Su algılandığında sesli alarm ve LED göstergeleri ile cihaz bulunduğu sahada doğrudan uyarı verir.
Kuru Kontak Röle
Latching röle çıkışı ile güvenlik, bina otomasyonu veya diğer alarm sistemlerine kolayca bağlanabilir.
Esnek Besleme
2× AA pil veya 5–30 VDC harici besleme ile kullanılabilir; nominal harici besleme 12 VDC'dir.

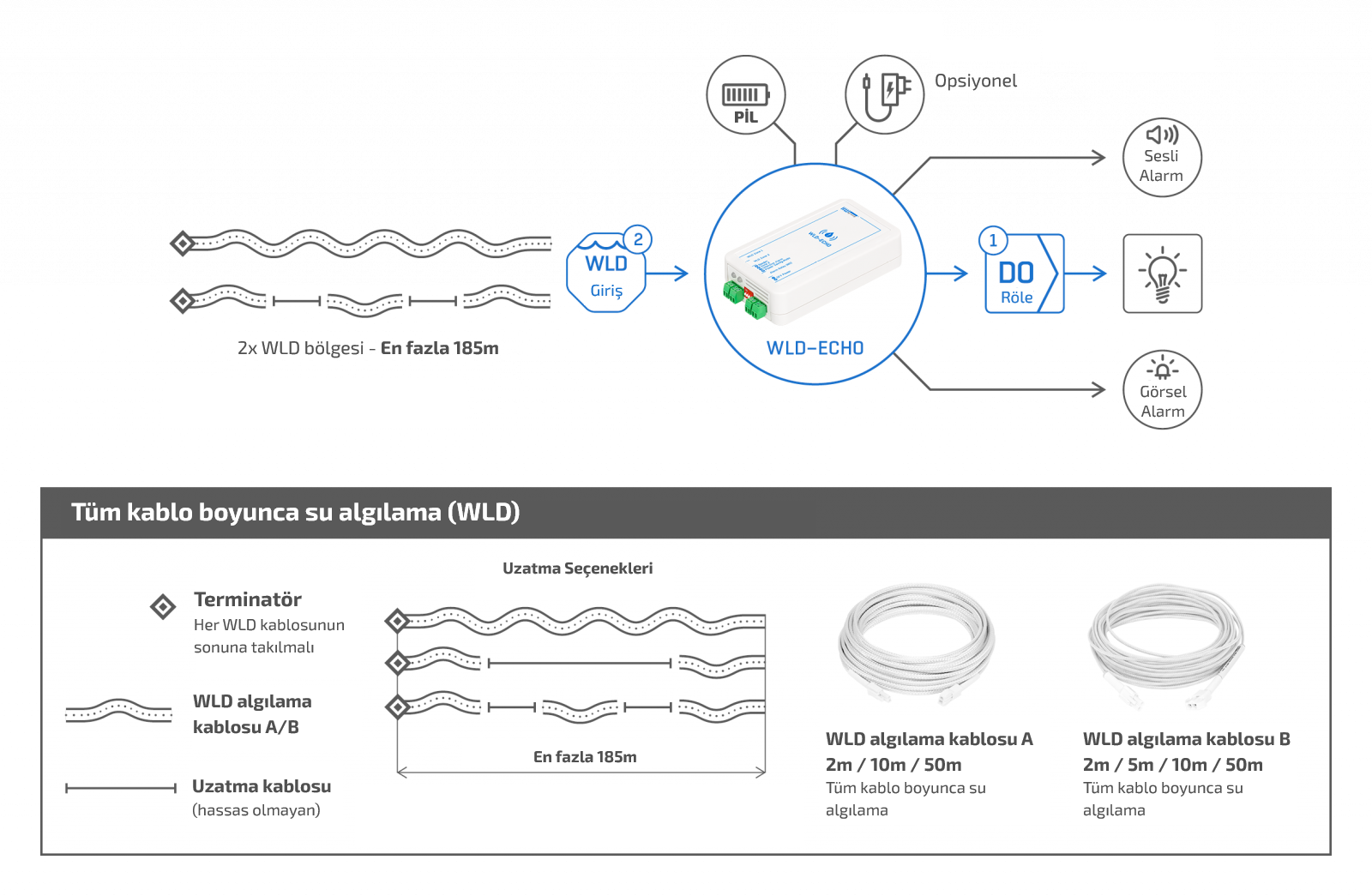

WLD-ECHO Bağlantı Mimarisi
Algılama kablosu, uzatma kablosu, terminatör ve alarm rölesinin tipik çalışma yapısı.
Tasarım notu:
Bir WLD bölgesinde sıvının hangi santimetrede algılandığı raporlanmaz; o bölgenin tamamı tek alarm alanı olarak değerlendirilir.
Bölgesel ayrım gerektiğinde iki giriş ayrı güzergâhlar için kullanılmalıdır.
WLD-ECHO Nasıl Çalışır?
WLD algılama kablosu yalnızca tek bir noktayı değil, kablonun tüm algılama uzunluğunu izler. Birkaç damla iletken sıvının kabloya temas etmesi alarm oluşturmak için yeterlidir; durgun bir su seviyesinin oluşması beklenmez.
- Su, etilen glikol veya başka bir iletken sıvıyı algılayabilir.

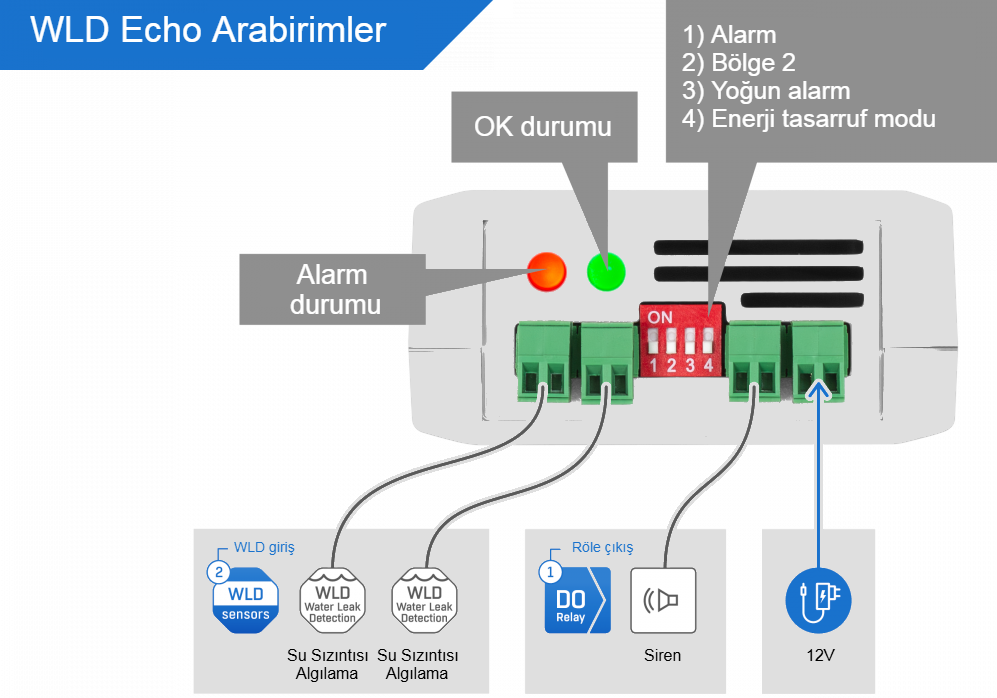

- OK, su algılandı ve kablo bağlantısı kesildi/hasarlı durumları LED'lerle gösterilir.
- Kablo kopması veya bağlantı hatası da cihaz tarafından izlenir.
- Röle çıkışı saha alarm paneli veya izleme sistemine aktarılabilir.
WLD-ECHO Su Kaçağı Dedektörü Teknik Özellikleri
Temel saha tasarımında kullanılacak güncel teknik parametreler.
| WLD bölgeleri | 2 bağımsız harici WLD-Sensing Cable A/B bölgesi |
|---|---|
| Maksimum bölge uzunluğu | Her WLD bölgesi için 185 m'ye kadar toplam kablo güzergâhı |
| Alarm | Dahili sesli alarm + görsel LED durum göstergeleri |
| Röle çıkışı | 1× DO latching relay, 25 V / 0,5 A |
| Harici besleme | 5–30 VDC, nominal 12 VDC, tipik 20 mA |
| Pil beslemesi | 2× AA pil |
| Çalışma sıcaklığı | -10 °C … +60 °C |
| Depolama sıcaklığı | -30 °C … +60 °C |
| Boyutlar | 76 × 35 × 144 mm (G × Y × D) |
| Garanti | 24 ay |
WLD-ECHO Su Kaçağı Dedektörü Uygulama Alanları
Ağ bağlantısına ihtiyaç duymadan yerel alarm veya kuru kontak entegrasyonu gereken kritik alanlar için uygundur.
Veri Merkezi ve Sunucu Odası
Yükseltilmiş döşeme altı, asma tavan üstü, soğutma ünitesi ve kablo tavalarında kaçak algılama.
HVAC ve Klima Sistemleri
Klima, chiller, yoğuşma hattı, drenaj ve diğer su taşıyan mekanik tesisat çevresinde erken alarm.
Kazan Daireleri
Kazan, pompa, vana ve boru bağlantılarında oluşabilecek kaçakların erken aşamada algılanması.
Endüstriyel Tesisler
Boru hatları, tanklar ve üretim ekipmanlarının çevresinde uzun güzergâhlı su kaçağı takibi.
Oteller ve Ticari Binalar
Banyo, koridor, teknik hacim, ofis ve ortak alanlarda su hasarı riskini azaltmaya yönelik izleme.
Hastane ve Laboratuvarlar
Kritik ekipmanların bulunduğu hassas alanlarda sızıntının erken algılanması ve alarm sistemine aktarılması.
WLD Algılama Kabloları ve Montaj Aksesuarları
WLD-ECHO, Type A ve Type B algılama kabloları ile birlikte kullanılabilir.
WLD Sensing Cable A
2 m, 10 m ve 50 m seçenekleri. Algılama kablosunun tüm uzunluğu boyunca iletken sıvı tespiti.
WLD Sensing Cable B
2 m, 5 m, 10 m ve 50 m seçenekleri. Daha ince kablo yapısıyla farklı montaj geometrilerine uyum sağlar.
WLD Poro Tape 5 m
WLD A/B algılama kablosunun zemine veya uygun yüzeye sabitlenmesi için delikli yapışkan montaj bandı.
WLD Cover Strip 5 m
Algılama kablosunu mekanik etkilerden korumaya yardımcı olan koruyucu montaj şeridi.
WLD-ECHO Ne Zaman Doğru Seçimdir?
- Ağ bağlantısı gerekmiyorsa
- Yerel sesli ve görsel alarm isteniyorsa
- Alarmın kuru kontak üzerinden başka bir sisteme aktarılması gerekiyorsa
- İki ayrı WLD bölgesi yeterliyse
- Pille çalışma avantaj sağlıyorsa
WLD2 Ne Zaman Daha Uygundur?
Ethernet / Wi-Fi, SNMP, e-posta ve SensDesk üzerinden merkezi izleme gerekiyorsa ağ tabanlı WLD2 daha uygun seçenektir.
WLD2 ve WLD-ECHO karşılaştırmasını ana su kaçağı izleme sayfasında inceleyin.
HW-Group su kaçağı izleme çözüm ailesi:
WLD2, WLD-ECHO, noktasal algılama ve WLD kablo seçimi hakkında bütünsel bilgi için
HW-Group Su Kaçağı İzleme
ana sayfasına geçebilirsiniz.
Üretici teknik bilgileri:
güncel HW-Group ürün ve çözüm dokümanları için
HW-Group resmi web sitesini
inceleyebilirsiniz.
WLD-ECHO SSS
WLD-ECHO kaç bağımsız algılama bölgesini destekler?
WLD-ECHO iki bağımsız WLD algılama kablosu bölgesini destekler. İkinci bölge kullanılmadığında devre dışı bırakılabilir.
Bir WLD-ECHO bölgesinde maksimum kablo uzunluğu nedir?
Her bir WLD bölgesinde toplam kablo güzergâhı 185 m'ye kadar olabilir. Algılama ve algılama yapmayan uzatma kabloları birlikte kullanılabilir.
WLD-ECHO su kaçağı dedektörü ağ bağlantısı gerektirir mi?
Hayır. Cihaz bağımsız çalışır; yerel sesli/görsel alarm ve kuru kontak röle çıkışı sağlar. Ağ üzerinden merkezi izleme gerekiyorsa WLD2 değerlendirilmelidir.
WLD-ECHO su kaçağı dedektörü hangi sıvıları algılar?
Su, etilen glikol ve elektriksel olarak iletken diğer sıvılar algılanabilir. Algılama, WLD kablosunun sıvıyla temas etmesine dayanır.
WLD-ECHO kablo kopmasını algılar mı?
Evet. Algılama kablosunun bağlantısının kesilmesi veya hasar görmesi cihaz tarafından ayrıca durum olarak gösterilir.
