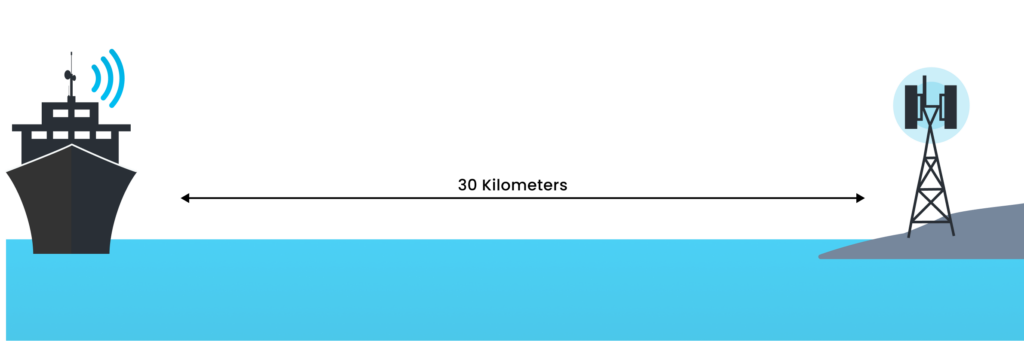

Donor baz istasyonuna olan mesafe, görüş hattı, kullanılan frekans ve kıyı şebekesinin yönü alınabilecek sinyali belirler.
OFFSHORE 4G 5G KAPSAMA • OIL & GAS
Deniz Üstü Platformlarda Güvenilir Mobil Kapsama Bir RF Mühendisliği Projesidir
Offshore 4G 5G kapsama, oil & gas platformlarında yalnız bir repeater seçimiyle değil; ortamdaki mobil şebekenin ölçülmesi, donor bağlantısının tasarlanması, deck bazlı RF dağıtımı, kablo ve splitter kayıplarının hesaplanması ve sistemin sürekli izlenmesiyle oluşturulur.
Stella Doradus yaklaşımı; saha ölçümünden StellaPlanner tasarımına, Titan iRepeater ve LineAmp tabanlı dağıtımdan StellaControl ile uzaktan izlemeye kadar tüm RF zincirini birlikte ele alır.
OFFSHORE RF ORTAMI
Offshore 4G 5G Kapsama Neden Zordur?
Offshore 4G 5G kapsama tasarımında açık denizde güçlü bir dış ortam sinyalinin bulunması, platform içindeki kabinlerde aynı kapsamanın elde edileceği anlamına gelmez. Platformun fiziksel yapısı ve RF ortamı birlikte değerlendirilmelidir.
Yoğun Çelik Konstrüksiyon
Çelik duvarlar, deck'ler, yangın kapıları ve makine bölmeleri RF sinyalini yüksek oranda zayıflatabilir.
Çoklu Deck ve Kabinler
Accommodation, control room, koridorlar ve operasyon alanları farklı RF koşullarına sahip ayrı kapsama zonları gibi ele alınmalıdır.
Çoklu Operatör ve Bant
Hedef operatörler, aktif 4G/5G bantları ve sahadaki gerçek hücreler ölçülmeden repeater bant seçimi yapılmamalıdır.
STELLA DORADUS MÜHENDİSLİK AKIŞI
Ölçümden Sürekli İzlemeye Altı Aşamalı Yaklaşım
01
Saha Survey
Operatör, hücre, band ve dış ortam RF seviyelerinin ölçülmesi
02
Donor RF Analizi
BTS yönü, anten konumu, RSRP/RSRQ/SINR ve kablo kayıpları
03
StellaPlanner
Deck planları üzerinde anten yerleşimi, RF kayıpları ve BOM
04
RF Dağıtım
Titan, splitter, LineAmp ve servis antenleriyle dengeli dağıtım
05
Devreye Alma
Kapsama, kazanç, izolasyon ve hedef alanların saha doğrulaması
06
Uzaktan İzleme
StellaControl, alarm, geçmiş performans ve PortSense takibi
DONOR RF TASARIMI
İlk Adım: Ortamdaki Mobil Şebekeyi SHARK ile Doğru Ölçmek
Donor anten platformun mümkün olan uygun yüksek noktasına yerleştirilir ve kullanılacak operatörlerin baz istasyonları yönünde optimize edilir. Yalnız sinyal seviyesi değil, sinyal kalitesi ve hücre bilgisi de değerlendirilir. Bu ölçümler Stella Doradus SHARK RF analiz cihazı ile gerçekleştirilir.
- Operatör ve hücre kimliklerinin belirlenmesi
- 4G/5G band ve frekansların doğrulanması
- RSRP, RSRQ ve SINR ölçümlerinin alınması
- Donor anten yönü ve kazancının belirlenmesi
- Donor kablo uzunluğu ve RF kayıplarının hesaplanması
- Donor anten ile servis antenleri arasındaki RF izolasyonunun kontrolü
PLATFORM İÇİ RF DAĞITIMI
Donor Sinyalinden Deck Bazlı Mobil Kapsamaya
Offshore 4G 5G kapsama dağıtımında her deck ve kritik iç alan için beklenen RF seviyesi hesaplanır. Amaç en yüksek kazanç değil; servis antenleri arasında dengeli, kararlı ve yönetilebilir kapsama oluşturmaktır.
Kıyı Mobil Şebekesi
Hedef operatör ve aktif 4G/5G bantları
→
Donor Anten
Yön, kazanç ve düşük kayıplı RF kablosu
→
Titan iRepeater
Seçilen bantlarda kontrollü RF güçlendirme
→
Splitter / LineAmp / Servis Antenleri
Deck 1
Deck 2
Deck 3
Control Room
Accommodation
Operasyon Alanı
MODÜLER RF DAĞITIMI
Titan iRepeater ve LineAmp ile Ölçeklenebilir Kapsama
Offshore 4G 5G kapsama sistemi platform büyüdükçe tek bir servis anteniyle sınırlı kalmaz. RF dağıtım hattı splitter'lar ve gerektiğinde LineAmp'ler kullanılarak farklı deck ve alanlara genişletilebilir. Her çıkış hattında kablo kaybı, splitter kaybı ve hedef servis anteni seviyesi ayrı ayrı hesaplanır.
- Çok bantlı 4G/5G kapsama için saha ihtiyacına göre model seçimi
- Uzun dağıtım hatlarında LineAmp ile kontrollü kazanç
- Çoklu iç antenlerle deck ve oda bazlı kapsama
- Otomatik kazanç ve osilasyon kontrol fonksiyonları
- PortSense ile anten ve RF bağlantı zincirinin izlenmesi
LINK BUDGET VE RF DENGESİ
Sadece Repeater Kazancı Değil, Tüm RF Zinciri Hesaplanır
Donor Tarafı
Donor anten kazancı, kablo kaybı, dış ortam RF seviyesi ve kullanılabilir sinyal kalitesi birlikte değerlendirilir.
Dağıtım Tarafı
Splitter, kablo ve LineAmp kayıpları hesaplanarak her servis anteninde hedeflenen RF seviyesi oluşturulur.
RF İzolasyonu
Donor ve servis antenleri arasında yeterli izolasyon sağlanarak osilasyon riski ve gereksiz kazanç azaltımı önlenir.
ÖLÇÜM VE PLANLAMA ARAÇLARI
SHARK ile Ölç, StellaPlanner ile Tasarla
SHARK Saha Analizi
Dış ortam hücresel RF koşullarının ölçülmesi, kullanılabilir operatör ve bantların belirlenmesi ve donor tasarımı için gerekli saha verilerinin toplanması amacıyla kullanılır.
StellaPlanner
Deck ve bina planları üzerinde repeater, kablo ve servis antenlerinin yerleşimini planlamak; RF kayıplarını değerlendirmek ve proje BOM'unu oluşturmak için kullanılır.
SÜREKLİ GÜVENİLİRLİK
Offshore Sistemi Kurulumdan Sonra da İzlenebilir
Offshore 4G 5G kapsama sistemlerinde saha ziyareti maliyetli ve zaman alıcıdır. Bu nedenle repeater sisteminin uzaktan izlenebilmesi işletme güvenilirliğinin önemli bir parçasıdır.
StellaControl RMS
Repeater performansı, sinyal seviyeleri, ayarlar, uyarılar ve geçmiş durum bilgileri internet üzerinden izlenebilir.
Cell Scanning
Çevredeki kullanılabilir hücresel ağların ve baz istasyonlarının periyodik olarak kontrol edilmesine yardımcı olur.
PortSense
Anten, kablo ve RF bağlantılarının durumunun izlenmesine ve bağlantı sorunu oluştuğunda erken uyarı alınmasına yardımcı olur.
GERÇEK UYGULAMADAN GENEL ÖRNEK
Offshore Oil & Gas Rig

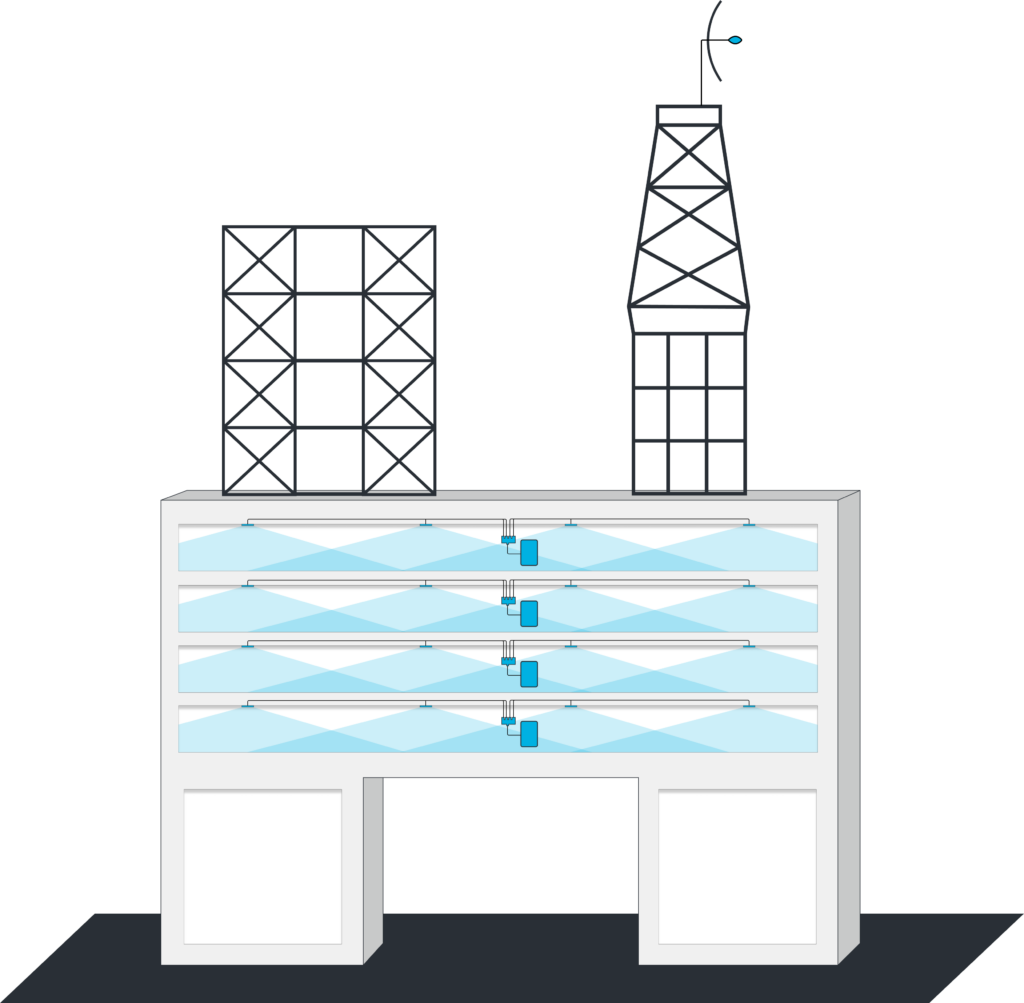

Stella Doradus tarafından gerçekleştirilen bir projede, kıyıdan uzak çelik bir platformda dış donor anten ile alınan mobil sinyal çoklu deck yapısına dağıtılmıştır.
20 kmKıyıya yaklaşık mesafe
5 deckHedef kapsama yapısı
4 LineAmpUzun RF dağıtım hattı
19 antenİç servis anteni
Bu Değerler Reçete Değil, Mühendislik Yaklaşımının Örneğidir
Her platformun kıyıya mesafesi, operatörleri, aktif frekansları, dış ortam sinyal seviyesi, deck planı ve kablo güzergâhı farklıdır. Bu nedenle repeater, LineAmp ve servis anteni adetleri her projede yeniden hesaplanmalıdır.
Case study'nin değeri sabit ürün adedinde değil; dış donor sinyalinin ölçülmesi, yönlü antenle alınması, uzun RF dağıtım hattının LineAmp'lerle desteklenmesi ve kapsamanın deck bazında oluşturulması yaklaşımındadır.
Aynı mimari farklı offshore platformlara doğrudan kopyalanmaz; saha survey ve RF link budget ile yeniden boyutlandırılır.
Stella Doradus'un
offshore oil rig çözüm yaklaşımını
üretici sayfasında inceleyebilirsiniz.
Hazardous Area ve Offshore Montaj Şartları
Offshore oil & gas platformlarında equipment location, Zone sınıflandırması, güç altyapısı ve kablo güzergâhları platformun kendi hazardous-area kurallarına göre değerlendirilmelidir. Bir ürünün offshore projede kullanılmış olması, otomatik olarak her Zone için sertifikalı olduğu anlamına gelmez.
Repeater ve diğer aktif ekipmanın safe/non-hazardous area içine yerleşimi; dış anten, kablo penetrasyonları, bonding/grounding, surge/lightning koruması ve deniz ortamına uygun mekanik montaj proje bazında doğrulanmalıdır.
PROJE GİRDİLERİ
Offshore Kapsama Tasarımına Başlamak İçin Gerekli Bilgiler
Platform LokasyonuKıyıya mesafe ve yaklaşık koordinasyon bölgesi
Deck PlanlarıKapsanacak katlar, kabinler ve kritik alanlar
OperatörlerHedef mobil operatör ve servis gereksinimleri
Saha ÖlçümleriRSRP, RSRQ, SINR, hücre ve frekans bilgileri
Kablo GüzergâhıYaklaşık RF kablo uzunlukları ve geçiş noktaları
Zone SınıflandırmasıAktif ekipmanın yerleşeceği güvenli ve kısıtlı alanlar
Offshore 4G 5G Kapsama Tasarımını Saha Verileriyle Başlatalım
BağLAN, Stella Doradus çözümleriyle donor RF analizinden deck bazlı kapsama ve uzaktan izlemeye kadar projenin teknik boyutlandırılmasına destek sağlar.
