Siretta ZETA-NSP LTE Cat 1 RS-232 / USB Modem
Siretta ZETA-NSP, AT komutlarıyla çalışan endüstriyel bir LTE Cat 1 modemdir. RS-232 veya USB üzerinden bağlanır; GPRS modemle haberleşen mevcut cihazlarda eski modemin yerine geçerek bağlantıyı 4G'ye taşır. Düşük güç tasarımıyla akü ve güneş enerjili sahalara uygundur.
- LTE Cat 1 · 3G/2G geri uyum
- RS-232 + USB 2.0
- AT komutları
- Düşük güç

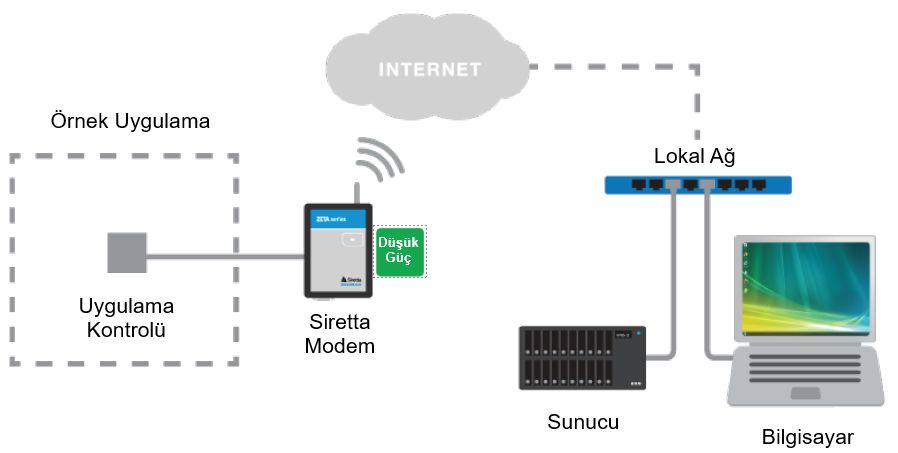

Eski GSM modemin yerine
Sahadaki pek çok cihaz, GPRS modemini standart AT komutlarıyla yönetir: modemi başlatır, şebekeye kaydolduğunu kontrol eder, veri bağlantısı açar ve veriyi gönderir. Siretta ZETA-NSP de aynı 3GPP AT komut setini (TS 27.005 ve 27.007) destekler.
Bu sayede mevcut RS-232 kablosu ve cihaz yazılımı korunarak bağlantı 4G LTE Cat 1'e taşınabilir. LTE'nin bulunmadığı bölgelerde modem otomatik olarak 3G veya 2G'ye geçer.
Geçişten önce cihazın kullandığı AT komutlarının ZETA-NSP'nin komut setiyle uyumu kontrol edilmelidir; üreticiye özgü komutlar farklılık gösterebilir.
// Örnek AT komut akışı (Telit komut seti)
AT → OK
AT+CPIN? → +CPIN: READY
AT+CREG? → şebeke kaydı
AT+CSQ → sinyal seviyesi
AT+CGDCONT=1,"IP","apn"
AT#SGACT=1,1 → veri bağlantısı
AT#SD=1,0,port,"sunucu"
→ TCP soketi
Siretta ZETA-NSP'nin öne çıkan özellikleri
İki veri arayüzü
9 telli RS-232 ve USB 2.0 Full Speed. USB sürücüleri Windows 7/8/10 için mevcuttur; Linux'ta yerleşik CDC ACM desteğiyle çalışır.
Dahili TCP/IP yığını
IPv4/IPv6 üzerinde TCP, UDP, FTP ve SMTP. Bağlı cihazın kendi TCP/IP yığını olmasa da veri gönderebilir.
Modem üzerinde uygulama
AppZone C ile uygulama doğrudan modemde çalışır: 5 MB dosya sistemi ve 2 MB ayrı uygulama belleği. Harici mikrodenetleyici gerekmez.
Ses ve SMS
VoLTE desteği ve SIM Application Toolkit; alarm ve asansör uygulamalarında sesli bağlantı ve SMS.
Düşük güç
Düşük güç modunda boşta yaklaşık 10 mA (12 V). Uygulamaya göre toplam tüketim %75'e varan oranda azalır.
Endüstriyel tasarım
5–42 V DC geniş besleme, -40 … +85 °C çalışma aralığı ve kompakt 93 × 67 × 28 mm gövde.
Çalışma durumuna göre akım tüketimi
| Çalışma durumu | 7 V | 12 V | 42 V |
|---|---|---|---|
| Boşta, düşük güç modu | 16,3 mA | 10,1 mA | 5,23 mA |
| Boşta, soket açık | 16,5 mA | 10,9 mA | 5,63 mA |
| Normal mod, IP kayıtlı, boşta | 17,1 mA | 11,3 mA | 6,21 mA |
| Soket bağlı, veri gönderimi | 128,9 mA | 86,1 mA | 43,4 mA |
| Aktif veri çağrısı | 208,2 mA | 130,4 mA | 69,0 mA |
Boşta tüketim, cihazın zamanının çoğunu bekleyerek geçirdiği IoT uygulamalarında toplam enerjiyi belirleyen değerdir. Yüksek giriş geriliminde akımın düşmesi, modemin verimli bir dahili güç dönüştürücüsü kullandığını gösterir.
Siretta ZETA-NSP teknik özellikleri
| Model | ZETA-NSP-LTE1 (EU) |
|---|---|
| 4G LTE Cat 1 | B1, B3, B7, B8, B20, B28A · 3GPP Rel-9 |
| 3G UMTS | B1, B3, B8 |
| 2G GSM | B3, B8 |
| Veri hızı | 10 Mbit/s indirme · 5 Mbit/s yükleme |
| Arayüzler | 1 × RS-232 (9 telli) · 1 × USB 2.0 Full Speed |
| Kontrol | 3GPP TS 27.005 / 27.007 ve Telit AT komutları · AppZone C |
| Protokoller | IPv4/IPv6 · TCP, UDP, FTP, SMTP |
| Besleme | RJ12 · 5–42 V DC, nominal 12 V · açma/kapama kontrolü |
| Anten / SIM | 1 × SMA (dişi) · itmeli SIM yuvası, 3 V ve 1,8 V |
| Göstergeler | 3 × durum LED'i |
| Boyut / ağırlık | 93 × 67 × 28 mm · 90 g |
| Çalışma sıcaklığı | -40 °C … +85 °C |
| Uygunluk | CE |
RF performansı
| Teknoloji | Alıcı hassasiyeti | Çıkış gücü |
|---|---|---|
| 4G LTE | -101 dBm (5 MHz) | 23 dBm (Sınıf 3) |
| 3G UMTS | -111 dBm | 24 dBm (Sınıf 3) |
| 2G GSM | -106 dBm | 33 dBm (900) · 30 dBm (1800) |
Nerelerde kullanılır?
Ödeme sistemleri
Otopark ödeme, POS ve kiosk.
Güvenlik
Alarm ve yangın panelleri.
Asansörler
Acil hat ve arıza izleme.
Enerji ve su
Sayaç, pompa ve RTU.
Soğuk zincir
Sıcaklık izleme.
Sağlık ve perakende
Tıbbi cihaz, otomat, oyun makinesi.
Kuruluma hazır
ZETA-NSP'nin tek SMA (dişi) anten girişi vardır; LTE Cat 1 MIMO kullanmadığı için tek portlu bir anten yeterlidir. Pano içi kurulumlarda Poynting PUCK-1 gibi dış mekâna uygun bir anten önerilir. Üretici ürün sayfası: Siretta.
Siretta ZETA-NSP hakkında
ZETA-NSP mevcut GPRS modemimin yerine geçer mi?
Cihazınız modemi standart 3GPP AT komutlarıyla yönetiyorsa genellikle evet. Üreticiye özgü komutlar kullanılıyorsa uyum test edilmelidir. Cihaz AT komutu kullanmıyor, yalnızca seri veri gönderiyorsa Siretta SL500 daha uygundur.
USB ile bilgisayara bağlanabilir mi?
Evet. USB 2.0 Full Speed arayüzü vardır; Windows 7/8/10 sürücüleri mevcuttur, Linux'ta yerleşik CDC ACM sürücüsüyle çalışır.
Harici mikrodenetleyici olmadan kullanılabilir mi?
Evet. AppZone C ile uygulama doğrudan modemin içinde çalışır; 5 MB dosya sistemi ve 2 MB uygulama belleği ayrılmıştır.
2G ve 3G kapanırsa ne olur?
ZETA-NSP öncelikle 4G LTE'ye bağlanır. 2G ve 3G yalnızca LTE'nin bulunmadığı yerlerde geri uyum için kullanılır.
Hangi anten gerekir?
SMA (erkek) konnektörlü, tek portlu, 700–2600 MHz LTE bantlarını kapsayan bir hücresel anten yeterlidir.
