Siretta SL500 LTE Cat 1 RS-232 Ağ Geçidi
Siretta SL500, RS-232 seri cihazları 4G LTE Cat 1 üzerinden TCP/IP sunuculara bağlayan, bulut yönetimli bir ağ geçididir. Bağlı cihazın AT komutu bilmesine gerek yoktur; kurulum, izleme ve yazılım güncellemeleri SirettaLINK portalından uzaktan yapılır.
- LTE Cat 1 · 3G/2G geri uyum
- RS-232 → TCP/IP
- SirettaLINK
- Uçtan uca şifreleme
Seri veriden TCP/IP'ye
Siretta SL500, sahadaki cihazdan RS-232 üzerinden gelen veriyi alır ve LTE Cat 1 bağlantısı üzerinden kendi belirlediğiniz TCP sunucusuna iletir. Sunucudan gelen veri de aynı yoldan cihaza döner; bağlantı iki yönlüdür.
Bağlantının kurulması, korunması ve yeniden denenmesi SL500 tarafından yönetilir. Bu yüzden ödeme terminali, alarm paneli veya kontrolör gibi bağlı cihazın hücresel modemlerle ilgili hiçbir şey bilmesine gerek yoktur.
SirettaLINK yalnızca cihazların yönetimi içindir; uygulama verisi portala değil, doğrudan sizin sunucunuza gider.
Uygulamanıza göre üç bağlantı modu
Bağlan
Seri veri gönderilmeye hazır olduğunda SL500 sunucuya bağlanır, ayarlanan RX zaman aşımından sonra bağlantıyı kapatır.
Ara sıra veri gönderen cihazlar · statik veya dinamik IP SIMBağlı tut
SL500 açılışta sunucuya bağlanır ve bağlantıyı sürekli açık tutar.
Anlık, iki yönlü veri · ödeme ve alarm sistemleriDinle
SL500, tanımlı sunucudan gelecek bağlantıyı bekler; RX zaman aşımından sonra bağlantıyı kapatıp yeniden dinlemeye geçer.
Merkezin cihazı sorguladığı uygulamalar · statik IP SIMTüm modlarda bağlantı kurulduktan sonra veri iki yönde akar. Seri port ayarları (baud hızı, veri biti, parite, stop biti, akış kontrolü) ile sunucu IP/port ve zaman aşımı değerleri SirettaLINK profilinden yapılandırılır.

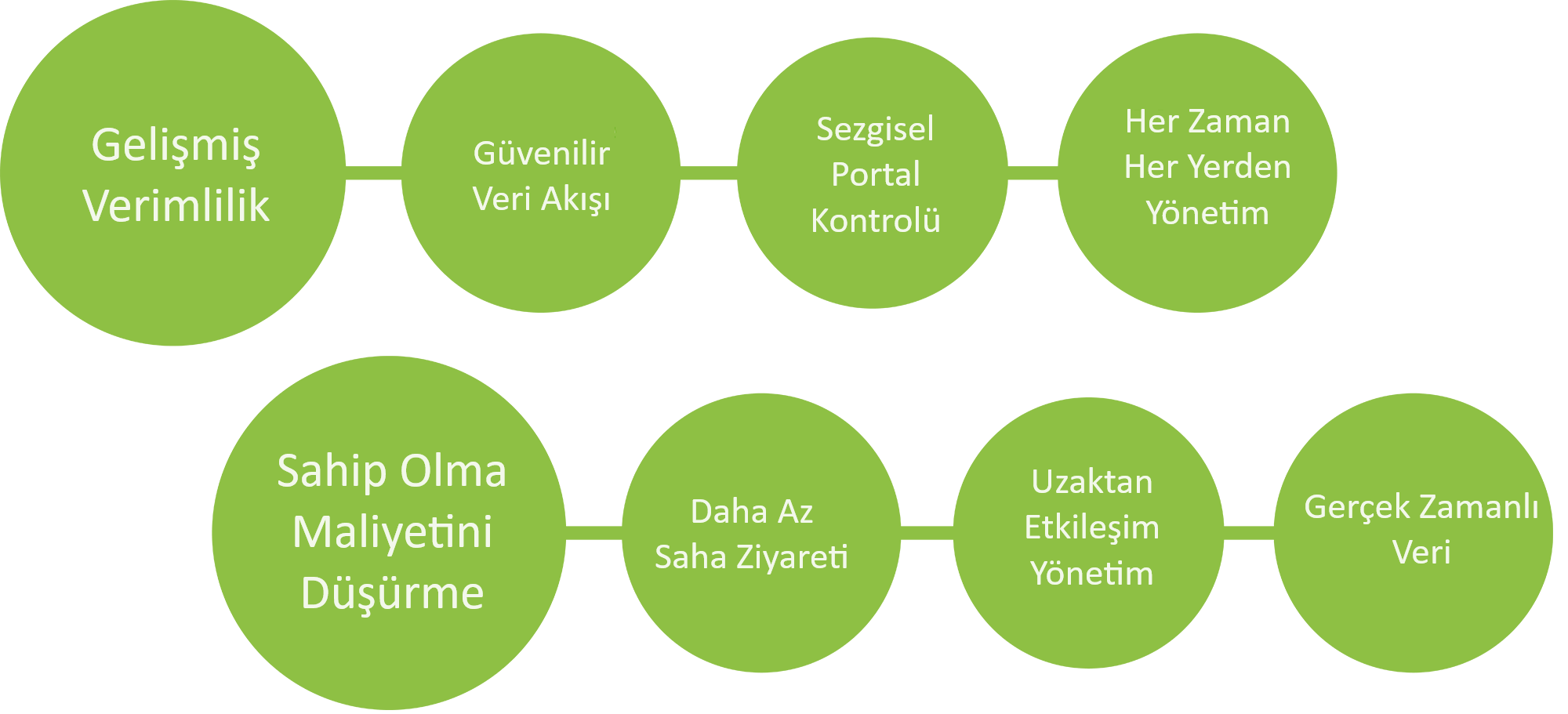

Bulut yönetim portalı
- Profil tabanlı kurulum: Ayarlar portalda profil olarak hazırlanır, kopyalanarak yüzlerce cihaza uygulanır.
- Uzaktan güncelleme: Yapılandırma ve yazılım güncellemeleri sahaya gitmeden, toplu olarak yapılır.
- İzleme: Çalışma süresi, sinyal gücü, veri kullanımı, bağlantı teknolojisi (2G/3G/4G), IP adresi ve harita üzerinde konum geçmişi.
- Uyarılar: Cihaz çevrim dışı olduğunda, güncelleme başladığında veya hata oluştuğunda e-posta bildirimi.
- Raporlar: Cihaz, ağ, veri kullanımı ve geçmiş raporları; XLS dışa aktarma ve kullanıma göre tarife önerisi.
- API: Üçüncü taraf yazılımlarla entegrasyon.
SirettaLINK geliştirme için 5 cihaza kadar ücretsizdir; 6 ve üzeri cihaz için aylık abonelik uygulanır.
Güvenli ve düşük güçlü
Uçtan uca şifreleme
SL500 ile SirettaLINK arasındaki yönetim kanalı uçtan uca şifrelidir; anahtarlar yalnızca uç noktalarda tutulur.
TLS
Portal ile tarayıcı ve sunucular arasındaki internet trafiği TLS ile korunur. İsteğe bağlı VPN kanalı da desteklenir.
Değişiklik geçmişi
Yapılandırma değişiklikleri portalda kayıt altına alınır; kimin ne zaman neyi değiştirdiği izlenebilir.
Uyku modu
Veri gönderilmediği sürede enerji tüketimi belirgin biçimde düşer; uygulamaya göre toplam tüketim %75'e varan oranda azalır.
Geniş besleme
5–42 V DC giriş; 12 V ve 24 V sistemlerde, akü ve güneş enerjili sahalarda doğrudan kullanılır.
Uçta veri filtreleme
Gereksiz veri cihazda süzülür, sunucuya yalnızca ihtiyaç duyulan veri gider; veri kullanımı azalır.
Siretta SL500 teknik özellikleri
| Model | SL500-LTE1 (EU) |
|---|---|
| 4G LTE Cat 1 | B1 (2100), B3 (1800), B7 (2600), B8 (900), B20 (800), B28A (700) MHz · 3GPP Rel-9 |
| 3G UMTS | B1 (2100), B3 (1800), B8 (900) MHz |
| 2G GSM / GPRS | B3 (1800), B8 (900) MHz |
| Veri hızı | 230,4 kbit/s'ye kadar (RS-232 arayüzü ve şebeke koşullarıyla sınırlı) |
| Seri arayüz | 1 × RS-232 (9 telli) |
| Besleme | RJ12 · 5–42 V DC, nominal 12 V |
| Anten | 1 × SMA (dişi) |
| SIM | İtmeli SIM yuvası, 3 V ve 1,8 V |
| Göstergeler | 3 × durum LED'i (kırmızı, yeşil, mavi) |
| İşlemci | STM32F405 ARM Cortex-M4 |
| Boyut / ağırlık | 93 × 67 × 28 mm · 90 g |
| Çalışma sıcaklığı | -40 °C … +85 °C |
| Uygunluk | CE |
SL500 ailesinde ayrıca küresel bant destekli LTE-M / NB-IoT sürümü (SL500-LTEM) bulunur.
Nerelerde kullanılır?
Ödeme sistemleri
Otopark ödeme makineleri, POS ve kiosklar.
Güvenlik
Alarm ve yangın panelleri.
Asansörler
Uzaktan arıza ve durum izleme.
Enerji ve su
Sayaçlar, pompa istasyonları, RTU'lar.
Soğuk zincir
Buzdolabı ve dondurucu izleme.
Sağlık
Tıbbi cihaz bağlantısı.
Perakende
Otomat ve kiosklar.
Oyun makineleri
Merkezi sistem iletişimi.
Kuruluma hazır
SL500'ün tek SMA (dişi) anten girişi vardır; LTE Cat 1 MIMO kullanmadığı için tek portlu bir anten yeterlidir. Pano içi kurulumlarda Poynting PUCK-1 gibi dış mekâna uygun bir anten önerilir. Üretici bilgileri için Siretta.
Siretta SL500 hakkında
SL500 AT komutlarıyla çalışır mı?
Hayır. SL500 bağlantıyı kendisi yönetir; bağlı cihaz yalnızca seri veri gönderir ve alır. Cihazınız bir modemi AT komutlarıyla kontrol ediyorsa Siretta ZETA-NSP daha uygundur.
Uygulama verisi SirettaLINK'ten mi geçer?
Hayır. SirettaLINK yalnızca yönetim içindir: yapılandırma, izleme ve güncelleme. Uygulama verisi SL500'den doğrudan sizin TCP sunucunuza gider.
Hangi SIM kartı kullanmalıyım?
İstemci modlarında standart bir veri SIM'i yeterlidir. Sunucu (dinle) modunda merkezin cihaza ulaşabilmesi için statik IP SIM gerekir.
SirettaLINK ücretli mi?
Geliştirme amaçlı 5 cihaza kadar süresiz ücretsizdir. 6 ve üzeri cihazda aylık abonelik uygulanır.
230,4 kbit/s yeterli mi?
RS-232 cihazların çoğu 9600–115200 baud ile çalışır; 230,4 kbit/s bu cihazların ihtiyacını fazlasıyla karşılar. Hız sınırı LTE'den değil seri arayüzden gelir.
