Yer (Baz) ve Drone (Rover) WiFi haberleşmesinde yukarıdaki grafikte de belirtildiği gibi 2×2 MIMO desteğine sahip Poynting yüksek pazançlı WiFi antenler OMNI-498 (9.8 dBi) ve PUCK-12 (6 dBi) kullanılarak 1km mesafede stabil video aktarımları yapılmıştır. Yer ve Drone WiFi cihazları standart RED çıkış güçlerine sahip WiFi cihazlardır. Daha güçlü çıkış gücüne sahip cihazlar ile mesafe daha farklı olacaktır.
Baz (Yer WiFi İstasyonu) ve Drone (Rover) Uygulamaları
Sağlıklı WiFi İletişimi İçin Poynting Antenler
![Poynting_logo-MAIN [Black]](https://baglan.com.tr/wp-content/uploads/2022/03/Poynting_logo-MAIN-Black-229x30.png "Poynting_logo-MAIN [Black]"){kind=logo}
MIMO-498 yer anteni göreli olarak yüksek bir direğin tepesinde WiFi cihazı ile birlikte konumlandırılmış ve olası kablo kaybı en aza indirilmiştir. Antenin yatay (Azimuth) yayım açısı 360 derece ve dikey (Elevation) yayım açısı da yaklaşık 8-10 derece olduğundan bu kurulum Fresnel bölgesini daha verimli hale getirmiştir.
PUCK-12’nin çevresinde sinyal engelleyici (kablo v.s.) yoktur ve drone’un gövdesi anteni işaret açısından gölgelenmemektedir.
1- Sinyal Gücü ve Veri Hızı (Link Budget)
1 km mesafede sinyal seviyesi (RSSI) -60 dBm ile -65 dBm bandında değişmektedir.
- Sonuç: Bu değer, sadece telemetri verisi için değil, gecikmesiz (low-latency) Full HD (1080p) video aktarımı için de fazlasıyla yeterlidir. 2×2 MIMO avantajı burada devreye girerek bant genişliğini yaklaşık iki katına çıkarmıştır.
2- Dikey Hüzme (Elevation) Esnekliği
Mesafe 1km olduğundan OMNI-498’in o meşhur dar dikey açısı daha verimli hale gelmiştir.
- Örneğin 2 km’de drone’un dikey hüzme içinde kalması için dar bir koridor varken, 1 km’de bu koridorun dikey yüksekliği daha geniştir. Drone’un irtifa değişimleri bağlantıyı 2 km’deki kadar kolay etkilemez.
3- Fresnel Bölgesi Gereksinimi

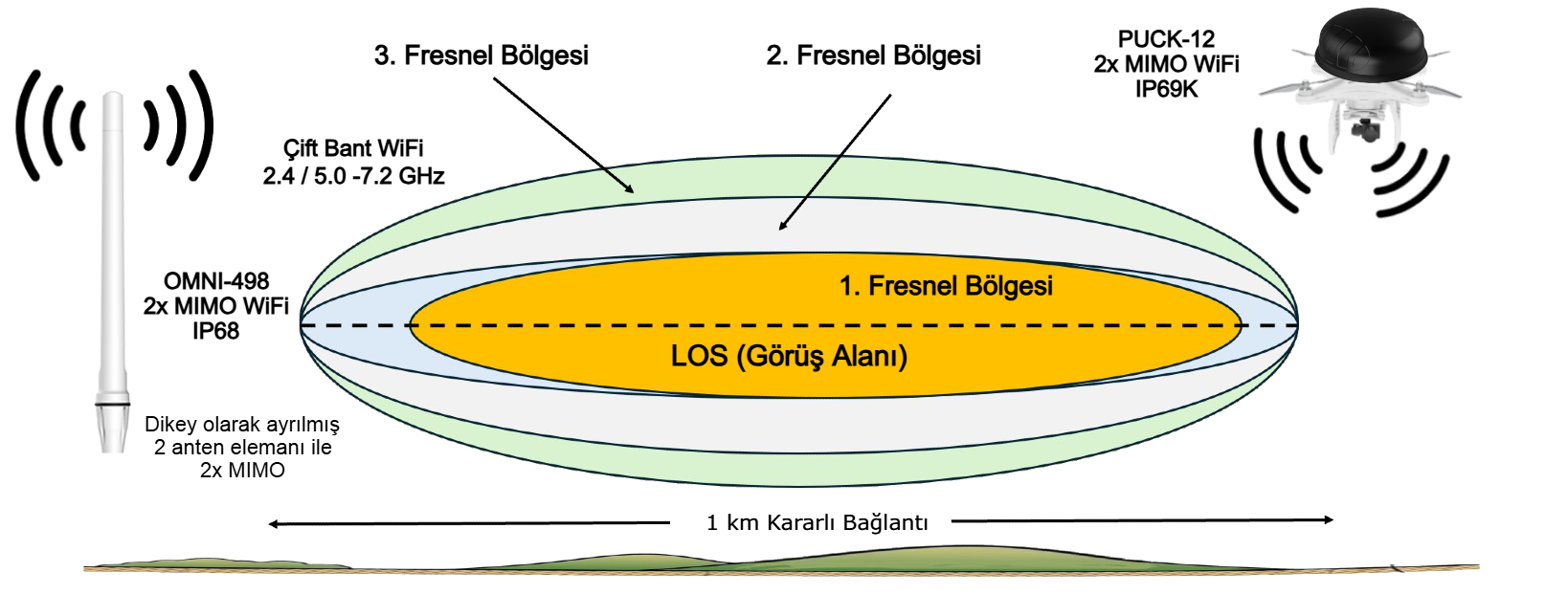

1 km mesafede 5.8 GHz frekansı için Fresnel Bölgesi yarıçapı yaklaşık 3-3.5 metredir.
- Montaj: Yer istasyonunu yerden 3, 4 metre yüksekliğe koyup, drone’u da 10-20 metre irtifada uçurduğumuzda sinyal hattı (LoS) tamamen temiz kalmıştır. Bu da paket kaybını (jitter) minimize eder.
Özellik | Yer: OMNI-498 | Drone: PUCK-12 (v2) |
|---|---|---|
Frekans Aralığı | 2400 – 7200 MHz (Wi-Fi 6/6E/7 Hazır) | 2400 – 7200 MHz (Wi-Fi 6/6E/7 Hazır) |
Tepe Kazancı | 9.8 dBi | 5 - 7.5 dBi |
MIMO Yapısı | 2x2 MIMO | 2x2 MIMO |
Radyo Yayılımı | Omni (Çok Yönlü) | Omni (Çok Yönlü) |
2 km mesafe uygulama ek notlar:
2 km mesafede WiFi cihazlarının standart çıkış gücü 20 dBm üzerinden (özellikle 5 GHz bandında) stabil bir iletişim sağlanmak istenildiğinde OMNI-498 ve PUCK-2-12 ikilisiyle “bağlantı bütçesi” (link budget) sınırlarına erişilmektedir. .
Bu mesafede başarıyı belirleyecek 3 kritik teknik faktör:
Dikey Hüzme Daralması (Elevation Beamwidth)
OMNI-498, 9.8 dBi gibi çok yüksek bir kazanca sahip olduğu için dikey açısı oldukça dardır (yaklaşık 7° – 10° arası).
- Sorun: Drone (Rover) yükseldikçe baz istasyonundaki ana sinyal hüzmesinin dışına zaman zaman çıkmaktadır.
- Hesap: 2 km mesafede, 10 derecelik bir dikey hüzme uygulama için yaklaşık 350 metre yükseklik/derinlik payı bırakmıştır. Drone bu “sinyal diliminin” içinde kaldığı sürece bağlantı kopmamıştır.
Fresnel Bölgesi
2 km mesafede sinyalin bir “mekik” formunda yayıldığını düşünürsek, yerin yaklaşık 5-6 metre üzerinden geçen bir hattın tamamen boş olması gerekir.
Öneri: Baz istasyonunu (OMNI-498) en az 3-4 metre yüksekliğe (bir direk veya tripod üzerine) konumlandırmak, 2 km’de yaşanacak yer yansımalarını (multipath interference) ciddi oranda azaltacaktır.
Sinyal Seviyesi Tahmini
Line-of-Sight (LoS) yani tam görüş hattı olduğu varsayıldığında:
Çıkış Gücü: Standart bir 2×2 Wi-Fi kartı (20 dBm civarı) + 9.8 dBi Anten (Base) + 7.5 dBi Anten (Rover) kombinasyonu ile 2 km sonunda yaklaşık -70 dBm ile -75 dBm arası bir sinyal seviyesi beklenebilir.
![Poynting_logo-MAIN [Black]](https://baglan.com.tr/wp-content/uploads/2022/03/Poynting_logo-MAIN-Black-190x25.png "Poynting_logo-MAIN [Black]"){kind=logo}
Yeni Nesil Farklı SISO | 2x MIMO | 4x MIMO Wi-Fi Antenler
Poynting’in zor deniz koşullarına dayanıklı yeni nesil Wi-Fi antenleri OMNI-494, OMNI-496 ve OMNI-498 SISO ve MIMO özellikleri ile deniz ve kara uygulamalarında istikrarlı Wi-Fi bağlantısı sağlayacaklardır.
MIMO özelliğindeki OMNI-494 ve OMNI-498 antenleri, 2.4 GHz ve 5 ila 7.2 GHz bantlarında çift bantlı Wi-Fi kapsama alanı sağlayarak, ister eski Wi-Fi teknolojisi ister Wi-Fi 6E’ye (7.2 GHz) kadar çıkan yeni teknoloji olsun, her türlü Wi-Fi erişim noktası için idealdir.
SISO özelliğindeki OMNI-496 ise 2.4 GHz ve 5 ila 7.2 GHz bantlarında çift bantlı Wi-Fi kapsama alanı sağlarken en yüksek tepe kazancını veren antendir.
Özellik | OMNI-496 | OMNI-498 | OMNI-494 |
|---|---|---|---|
Teknoloji | Wi-Fi (SISO) | Wi-Fi (2x2 MIMO) | Wi-Fi (4x4 MIMO) |
Frekans Aralığı | 2.4 - 2.5 GHz / 5.0 - 7.2 GHz | 2.4 - 2.5 GHz / 4.9 - 7.2 GHz | 2.4 - 2.5 GHz / 4.9 - 7.2 GHz |
Maksimum Kazanç | 10 dBi (5-7 GHz bandında) | 9.8 dBi | 9.8 dBi (D) / 4.5 dBi (Y) |
MIMO Desteği | Yok (SISO - 1 Port) | 2x2 MIMO | 4x4 MIMO |
Polarizasyon | Doğrusal Dikey | Doğrusal Dikey (Ayrı elemanlar) | Çapraz Polarize |
Konnektör | 1 x N-Tipi (F) | 2 x SMA (M) | 4 x SMA (M) |
Kullanım Amacı | Maksimum mesafe/Kazanç | Standart yüksek hız | Çok yüksek veri trafiği |
Temel Farklar ve Kullanım Senaryoları
1- OMNI-496 (Menzil Odaklı)
Bu model serinin SISO (Single Input Single Output) üyesidir. Tek bir N-Tipi konnektöre sahiptir. En büyük avantajı, 10 dBi ile serideki en yüksek tepe kazancına sahip olmasıdır.
- Ne zaman seçilmeli? Eğer modeminizde tek bir Wi-Fi çıkışı varsa veya MIMO ihtiyacınız yoksa, sadece maksimum mesafeye ulaşmak istiyorsanız en ekonomik ve güçlü seçenektir.
2- OMNI-498 (Denge Odaklı)
OMNI-498, 2×2 MIMO yapısındadır. İçerisinde dikey olarak ayrılmış iki adet radyasyon elemanı bulunur. Bu sayede veri iletim hızını SISO’ya göre teorik olarak iki katına çıkarır.
- Ne zaman seçilmeli? Çoğu standart marin router (Sierra Wireless, Peplink, Teltonika vb.) 2×2 Wi-Fi çıkışına sahiptir. Bu router’lar için “altın oran” anten budur. Hem yüksek kazanç sağlar hem de MIMO avantajını kullanır.
3- OMNI-494 (Performans ve Stabilite Odaklı)
Bu anten serinin en gelişmiş modelidir ve 4×4 MIMO desteğine sahiptir. En önemli farkı Çapraz Polarizasyon kullanmasıdır; yani hem dikey hem yatay elemanlara sahiptir.
- Dikey Elemanlar: 9.8 dBi kazanç sağlar (Mesafe için).
- Yatay Elemanlar: 4.5 dBi kazanç sağlar (Yakın mesafe, çoklu yansıma ve sinyal kalitesi için).
- Ne zaman seçilmeli? Wi-Fi 6/6E destekli 4×4 MIMO router kullanıyorsanız (örneğin üst segment marine sistemler), çok sayıda kullanıcının olduğu veya yüksek bant genişliği gerektiren (streaming, video konferans) 35-40 metre üstü yat projeleri için idealdir.
