IoT ve M2M Antenleri Bağlı Cihazlar İçin Güvenilir 4G/5G
Akıllı sayaç, EV şarj istasyonu, kiosk, asansör, SCADA panosu ya da depo terminali: IoT ve M2M cihazları çoğu zaman metal pano içinde, bodrumda veya fabrika sahasında çalışır. IoT ve M2M antenleri, bu cihazların sinyali dışarıdan ve kararlı biçimde almasını sağlayan Poynting çözümlerini kapsar.
- 617–7200 MHz
- Cat 1 · Cat M · RedCap · 5G
- Hücresel + Wi-Fi + GNSS
- IP69K kompakt
IoT cihazlarında bağlantı neden zayıflar?
Cihazın konumu
- Metal pano: Kabin bir Faraday kafesi gibi davranır; içerideki dahili anten sinyalin büyük kısmını kaybeder.
- Bodrum ve iç mekân: Sayaç odası, otopark ve asansör kuyusu en zayıf kapsamalı noktalardır.
- Fabrika sahası: Metal yapılar ve makineler yansıma ve girişim yaratır.
Cihazın yapısı
- Az veri, sürekli bağlantı: Çoğu IoT cihazı küçük veri paketleri gönderir, ama bağlantı hiç kopmamalıdır.
- Tek veya iki anten portu: LTE Cat 1, Cat M ve 5G RedCap modemler genellikle SISO veya 2×2'dir.
- Uzun ömür: Cihaz sahada yıllarca bakım görmeden çalışır.
IoT ve M2M antenleri nerede kullanılır?
Sayaç ve EV şarj
Akıllı sayaç, güneş santrali ve EV şarj istasyonları için pano dışına kompakt anten.
EV şarj istasyonu bağlantısıSCADA ve telemetri
Pompa istasyonu, trafo ve uzak saha panoları; RS-232/RS-485 cihazlar için LTE modem ve harici anten.
4G SCADA çözümüRS-232 cihazlar
Eski seri cihazları LTE Cat 1 ile ağa bağlamak; az veri, uzun ömür.
RS-232 LTE Cat 1 modemKiosk, tabela, otomat
Ödeme terminali ve dijital tabelalarda vandal dayanımlı, alçak profilli anten. Her harici anten her uygulamaya uygun değildir.
IoT anten seçimi ve montajıDepo ve terminal
El terminali, forklift ve barkod okuyucular için yaygın Wi-Fi; çoklu Wi-Fi portlu PUCK-12 ve PUCK-14.
Poynting PUCK-14Ortam ve çevre izleme
Sistem odası, soğuk oda ve su seviyesi; sensör cihazlarının LTE yedeği için harici anten.
HW-Group izleme çözümleriHangi anten, hangi cihazda?
Tek portlu Cat 1 / Cat M / RedCap modem. PUCK-1: kompakt, IP69K, 617–6000 MHz.
İki portlu endüstriyel router. PUCK-2; Wi-Fi ve konum da gerekiyorsa PUCK-5.
Varlık takibi, zaman senkronu. Hücresel ve GNSS'i tek gövdede toplayan PUCK-3, PUCK-4 veya PUCK-5.
Duvar veya direk, geniş bant. OMNI-297 Rhyno: 698–3800 MHz çok yönlü hücresel anten.
Depo ve saha Wi-Fi'ı. OMNI-700 ailesi; çoklu Wi-Fi port için PUCK-12 / PUCK-14.
Kırsal, çok zayıf sinyal. Yönlü XPOL veya LPDA anten; ayrıntı kırsal yerleşim sayfasında.
5G RedCap cihazları için: RedCap çözümleri. LTE Cat 1'in IoT'deki yeri için: LTE Cat 1 modem avantajları.
IoT ve M2M için Poynting antenler

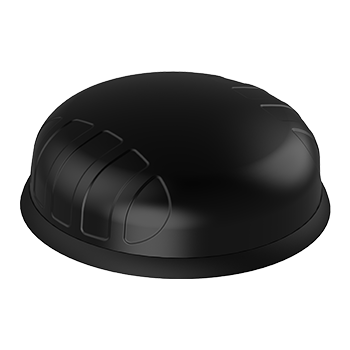

PUCK ailesi
Kompakt, IP69K, darbeye dayanıklı.
- 617–6000 MHz hücresel
- Wi-Fi ve GNSS seçenekli
- 9 model
OMNI-297 Rhyno
Geniş bantlı çok yönlü hücresel anten.
- 698–3800 MHz
- Bant boyunca dengeli kazanç
- Taşıyıcı birleştirmeye uygun
OMNI-700 ailesi
Alçak profilli dış ortam Wi-Fi antenleri.
- 2,4 GHz · 5 GHz · çift bant
- 4 – 8 dBi
- 6 model
XPOL-2-5G-V3
Zayıf sinyalli sahalar için yönlü X-pol anten.
- 617–4200 MHz
- 11 dBi · 2×2 MIMO
- Direk, duvar, pencere
PUCK ailesi 9 model
| Model | Hücresel | Wi-Fi | GNSS | Tepe kazanç | Sayfa |
|---|---|---|---|---|---|
| PUCK-1 | SISO | – | – | 5,5 dBi | İncele |
| PUCK-2 | 2×2 | – | – | 6,5 dBi | İncele |
| PUCK-3 | SISO | ✓ | ✓ | 5,5 dBi | İncele |
| PUCK-4 | 2×2 | – | ✓ | 6,5 dBi | İncele |
| PUCK-5 | 2×2 | ✓ | ✓ | 6,5 dBi | İncele |
| PUCK-7 | 2×2 | ✓ | – | 6,5 dBi | İncele |
| PUCK-8 | 2×2 | ✓ | – | 6,5 dBi | İncele |
| PUCK-12 | – | 2×2 | – | 7,5 dBi (Wi-Fi) | İncele |
| PUCK-14 | – | 4×4 | – | 9 dBi (Wi-Fi) | İncele |
Modelleri yan yana görmek için PUCK ailesi ürün karşılaştırma.
OMNI-700 ailesi Wi-Fi
IoT antenlerinde doğru montaj
Panonun dışına
Anteni metal kabinin üstüne veya dış yüzeyine alın; tek delikten montajlı kompakt antenler bunun için tasarlanmıştır.
Metal yüzey avantajı
Kabinin metal tavanı toprak düzlemi görevi görür ve PUCK gibi antenlerin ışımasını iyileştirir.
Kısa kablo
IoT modemleri düşük güçle çalışır; uzun kablo kaybı bağlantı payını hızla tüketir.
Konnektör uyumu
Modemin konnektör tipini (SMA, RP-SMA, U.FL) kontrol edin; adaptör yerine doğru kablolu antenleri tercih edin.
Vandal ve darbe
Kamusal alanda çubuk antenler kırılır; alçak profilli IP69K antenler darbeye ve kurcalamaya dayanır.
Ölçerek doğrulayın
Kurulumdan sonra modemde RSRP, RSRQ ve SINR değerlerini kontrol edin.
Sahadan örneklerle ayrıntılı rehber: IoT ve M2M uygulamalarında anten seçimi ve montajı.
IoT ve M2M antenleri hakkında
IoT cihazında harici anten gerekli mi?
Cihaz metal pano içinde, bodrumda veya zayıf kapsamalı bir noktadaysa evet. Dahili anten sinyali panonun içinden almaya çalışır; harici anten ise dışarıdan, kayıpsız alır.
LTE Cat 1 veya Cat M modem için hangi anten?
Bu modemler genellikle tek veya iki anten portludur. Tek port için PUCK-1, iki port için PUCK-2 uygundur. Antenin 700/800/900 MHz gibi düşük bantları iyi kapsaması önemlidir.
5G RedCap cihazları hangi anteni kullanır?
RedCap modemler çoğunlukla 1 veya 2 alıcı yolludur; 617–6000 MHz'i kapsayan SISO veya 2×2 bir anten yeterlidir.
Anten ve modem arasındaki kablo ne kadar olmalı?
Mümkün olduğunca kısa. Kompakt antenlerin kendi kablosu genellikle yeterlidir; uzatma gerekiyorsa düşük kayıplı kablo kullanın.
Wi-Fi ve hücresel tek antende olabilir mi?
Evet. PUCK-3, PUCK-5, PUCK-7 ve PUCK-8 hücresel ve Wi-Fi'ı; PUCK-3/4/5 ayrıca GNSS'i tek gövdede toplar.
Devamını okuyun
Ürün bilgileri için Poynting resmi sitesine de bakabilirsiniz.
