IoT ve M2M Uygulamalarında Anten Seçimi ve MontajıSayaçtan SCADA'ya, EV şarjdan araç telematiğine
IoT anten seçimi, cihazın nerede durduğuyla başlar. Metal pano, bodrum veya araç gövdesi içindeki bir modem sinyalin büyük kısmını kaybeder. Bu rehber, en yaygın IoT/M2M senaryolarında sinyal kaybını, doğru anten konumunu ve kablo seçimini adım adım anlatır.
IoT cihazlarında sinyal nereye kaybolur?
Modemin dahili anteni çoğu zaman cihazın içinde, metal veya betonla çevrili bir ortamda kalır. Her 3 dB kayıp sinyal gücünün yarıya inmesi, 10 dB kayıp ise onda birine düşmesi demektir. Doğru IoT anten seçimi, bu kaybı cihazın dışına çıkarak geri kazanmakla başlar.
| Ortam | Tipik ek kayıp |
|---|---|
| Kapalı metal pano / sayaç kabini | 20–40 dB |
| Bodrum kat, teknik oda | 15–30 dB |
| Kaplamalı (Low-E) cam arkası | 20–35 dB |
| Betonarme dış duvar | 10–20 dB |
| Araç kabini (metal gövde) | 6–15 dB |
Değerler frekansa, malzemeye ve geometriye göre değişen tipik aralıklardır; yüksek frekanslarda (ör. 3,5 GHz) kayıp genellikle daha fazladır.
Cihazınızın portlarına göre IoT anten seçimi
Doğru antenin ilk kuralı: antendeki eleman sayısı cihazdaki anten portu sayısıyla eşleşmelidir. Cihazınızın portlarını seçin.
Önerilen anten
Model sayfasını aç →
Uygulamaya göre M2M anten seçimi
Akıllı sayaçlar
- Sorun: Sayaç kabini ve bodrum konumu sinyali 20 dB'den fazla zayıflatabilir; NB-IoT ve LTE-M cihazlar kapsama kenarında çalışır.
- Anten konumu: Kabin kapağının veya üst yüzeyinin dışına, metal kenarlardan uzağa.
- Kablo: Mümkün olan en kısa kablo; kabin girişinde su yalıtımı.
SCADA ve endüstriyel pano
- Sorun: Çelik pano neredeyse tam bir Faraday kafesidir; içerideki router'ın anteni sahayı göremez.
- Anten konumu: Pano tavanına, rakor deliğinden geçirilerek; panonun üst yüzeyi aynı zamanda iyi bir zemin düzlemi sağlar.
- Kablo: 2×2 MIMO router'da iki kablo da bağlanmalı, eşit uzunlukta olmalı.
EV şarj istasyonları
- Sorun: Ödeme ve uzaktan izleme kesintisiz bağlantı ister; şarj ünitesinin metal gövdesi ve otopark yapıları sinyali zayıflatır.
- Anten konumu: Ünitenin üst kapağına; kullanıcı Wi-Fi'ı da sunuluyorsa Wi-Fi elemanlı model.
- Kablo: Kısa, UV dayanımlı; konnektörlerde su yalıtımı.
Araç telematiği ve filo
- Sorun: Araç gövdesi ve kaplamalı camlar hücresel ve GNSS sinyalini zayıflatır; konum doğruluğu gökyüzü görüşüne bağlıdır.
- Anten konumu: Araç tavanının ortasına; metal tavan zemin düzlemi görevi görür, GNSS için gökyüzü açıkça görülür.
- Kablo: Kabin içine tek delikten; titreşime karşı sabitlenmiş.
ATM, kiosk ve dijital ekran
- Sorun: Cihazlar çoğunlukla bina içinde, cam veya beton arkasında durur; hücresel bağlantı birincil veya yedek WAN'dır.
- Anten konumu: Kiosk gövdesinin üstüne veya en yakın dış cepheye.
- Kablo: Uzun hat gerekiyorsa düşük kayıplı kablo; gereksiz uzatmadan kaçının.
Depo, AGV ve AMR
- Sorun: Raf sistemleri Wi-Fi sinyalini yansıtır ve gölgeler; robotlar erişim noktaları arasında kesintisiz dolaşmalıdır.
- Anten konumu: Robotun en üst yüzeyine, gövde metalinin üstüne.
- Kablo: Dört portlu Wi-Fi 6E/7 cihazlarda dört kablonun da bağlanması gerekir.
Kioskta çubuk anten: harici olması yetmez

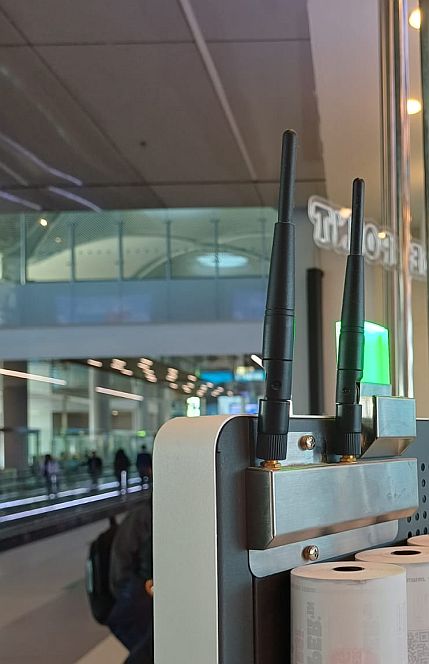

Aşağıdaki görüntüler sahadaki bir kiosk kurulumundan. Anten cihazın dışına alınmış, ancak uygulamaya uygun seçilmemiş. Her harici anten, her IoT ve M2M uygulaması için doğru anten değildir.
✕Olası problemler

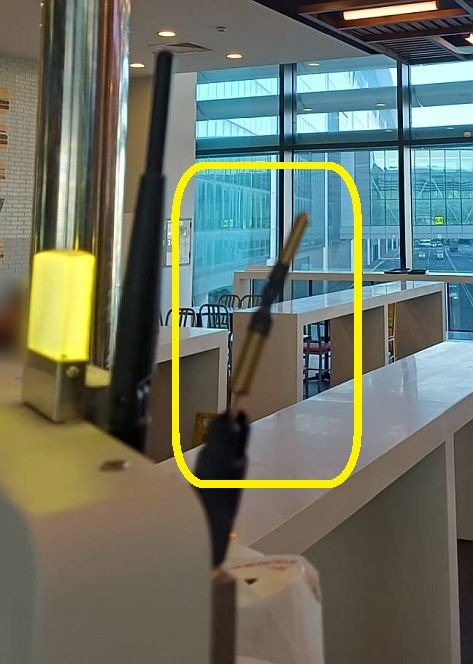

- Kamusal alanda dışarı taşan çubuk anten darbe, bükülme ve kırılmaya açıktır; sahadaki örnekte kılıf parçalanmış, iletken açıkta kalmış.
- Konnektör ve kablo çıkışı açıkta kalır; zorlanma ve nem girişi bağlantıyı zamanla bozar.
- Gövdenin yanına ya da metal kenara yakın montaj ışıma örüntüsünü bozar, sinyal yöne göre dalgalanır.
- Tek çubuk tek port demektir; 2×2 MIMO modemin ikinci portu boşta kalır ya da ikinci bir çubuk gerekir.
- Görünür ve sökülebilir anten, müdahale ve hırsızlık riskini artırır.
✓Doğru uygulama

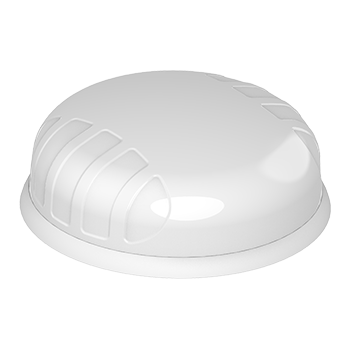

- Kiosk üst yüzeyine monte edilen alçak profilli, darbeye dayanıklı anten (PUCK serisi: IP69, IK10).
- Kablo montaj deliğinden doğrudan kiosk içine iner; dışarıda açık kablo ve konnektör kalmaz.
- Metal üst yüzey zemin düzlemi görevi görerek anten performansına katkı sağlar.
- Tek gövdede modemin tüm portları: 2×2 hücresel ve gerekiyorsa Wi-Fi.
- Önerilen modeller: PUCK-2 (2×2 MIMO) ve PUCK-8 (2×2 MIMO + Wi-Fi).
IoT anten montajında 6 temel kural
Metalin dışına, üstüne
Anten metal pano veya gövdenin içinde değil, üst yüzeyinde olmalı. Metal yüzey antenin altında kalırsa zemin düzlemi görevi görür.
Yan engellerden uzak
Duvar, direk ve metal kenarlara yakın montaj ışıma örüntüsünü bozar. Anteni çevresindeki engellerin üstünde konumlandırın.
Kablo kısa olsun
Her metre kablo kayıp ekler ve kayıp frekansla artar. Cihazı antene yaklaştırmak, kabloyu uzatmaktan iyidir.
Tüm portları bağlayın
2×2 MIMO bir router'a tek kablo bağlamak MIMO kazancını yok eder. MIMO kablolarını eşit uzunlukta tutun.
GNSS gökyüzünü görmeli
Konum alan uygulamalarda anteni gökyüzünü açıkça görecek şekilde, araç tavanı gibi en üst noktaya monte edin.
Konnektör ve yalıtım
Cihaz konnektörünü (SMA, RP-SMA, TS9, FME) kontrol edin; dış ortamdaki bağlantıları su geçirmez bantla yalıtın.
IoT ve M2M anten seçimi hakkında sık sorulan sorular
IoT cihazım için hangi anteni seçmeliyim?
NB-IoT ve LTE-M cihazlarda harici anten gerekli mi?
Yönsüz (omni) mi, yönlü anten mi kullanmalıyım?
5G RedCap cihazlar için kaç anten gerekir?
Anten kablosu ne kadar uzun olabilir?
