Sıcaklık Ölçümü
-20…+80 °C ölçüm aralığı ve 25 °C’de ±0,5 °C doğruluk.
RTU-HTemp Display Sensor

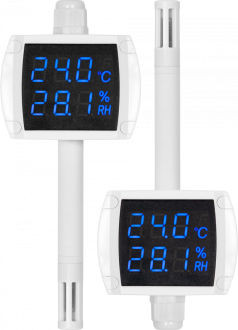

RTU-HTemp Display Sıcaklık ve Nem Sensörü
RTU-HTemp Display, HW-Group tarafından geliştirilen; iç ortam sıcaklığı ve bağıl nem ölçümünü yerel LCD ekran ve RS-485 / Modbus RTU haberleşmesiyle birleştiren duvar tipi sensördür. Bina yönetimi, HVAC, teknik oda ve merkezi izleme uygulamalarında doğrudan entegrasyon için tasarlanmıştır.
RTU-HTemp Display Temel Özellikleri
Sensör, ölçüm değerlerini hem sahada görünür hale getirir hem de RS-485 hattı üzerinden merkezi izleme veya otomasyon sistemine aktarır.
Bağıl Nem Ölçümü
0–100 %RH ölçüm aralığı ve 25 °C’de ±5 %RH doğruluk.
LCD Ekran
Mevcut sıcaklık ve nem değerlerini doğrudan kurulum noktasında gösterir.
Modbus RTU
RS-485 / Modbus RTU ile BMS, HVAC, PLC ve Perseus platformuna bağlanabilir.

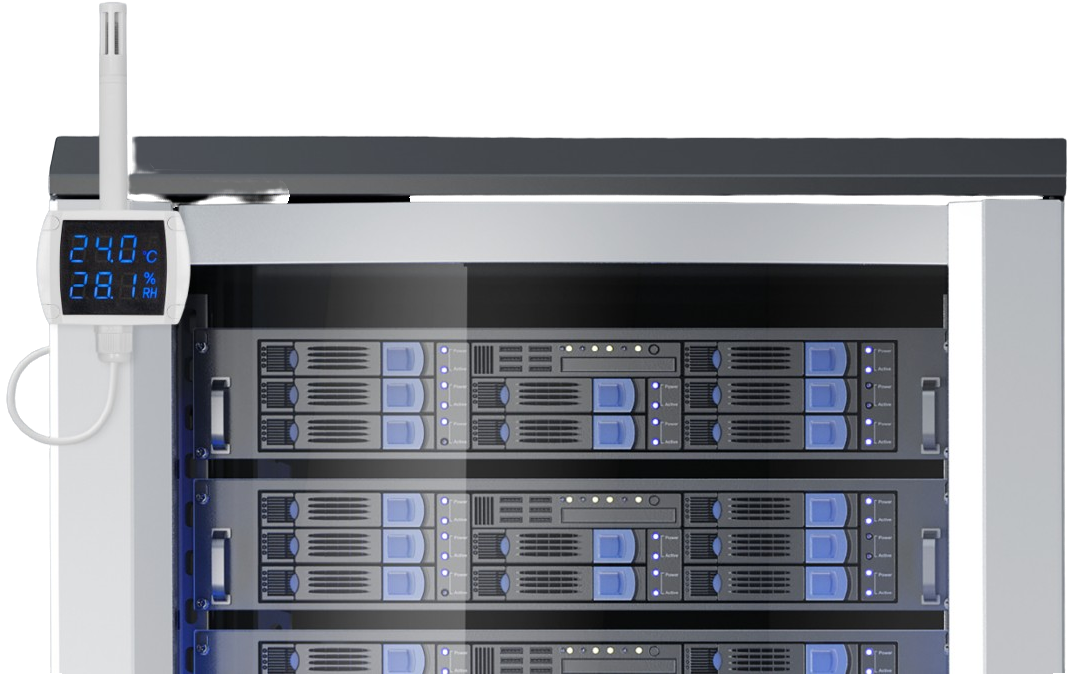

RTU-HTemp Display ile Yerel ve Merkezi İzleme
RTU-HTemp Display, ölçüm değerlerini sahada görünür tutarken aynı verileri merkezi sisteme aktarır. Bu yapı özellikle teknik oda ve sunucu ortamlarında operatörün anlık değerleri yerinde görmesini sağlar.
RTU-HTemp Display RS-485 / Modbus RTU Bağlantısı
Sensör dört iletkenli terminal bağlantısı ile aynı hat üzerinde güç ve Modbus haberleşmesi kullanır. Papatya zinciri bağlantısı ile birden fazla RTU-HTemp Display sensörü aynı RS-485 hattına bağlanabilir.
1
Sensör
Sıcaklık ve bağıl nem değerlerini ölçer.
2
LCD Ekran
Ölçüm değerlerini kurulum noktasında gösterir.
3
RS-485 Hattı
A, B, GND ve 12 V bağlantısı üzerinden haberleşir ve beslenir.
4
Perseus / BMS
Modbus RTU verilerini merkezi izleme ve otomasyon sistemine taşır.

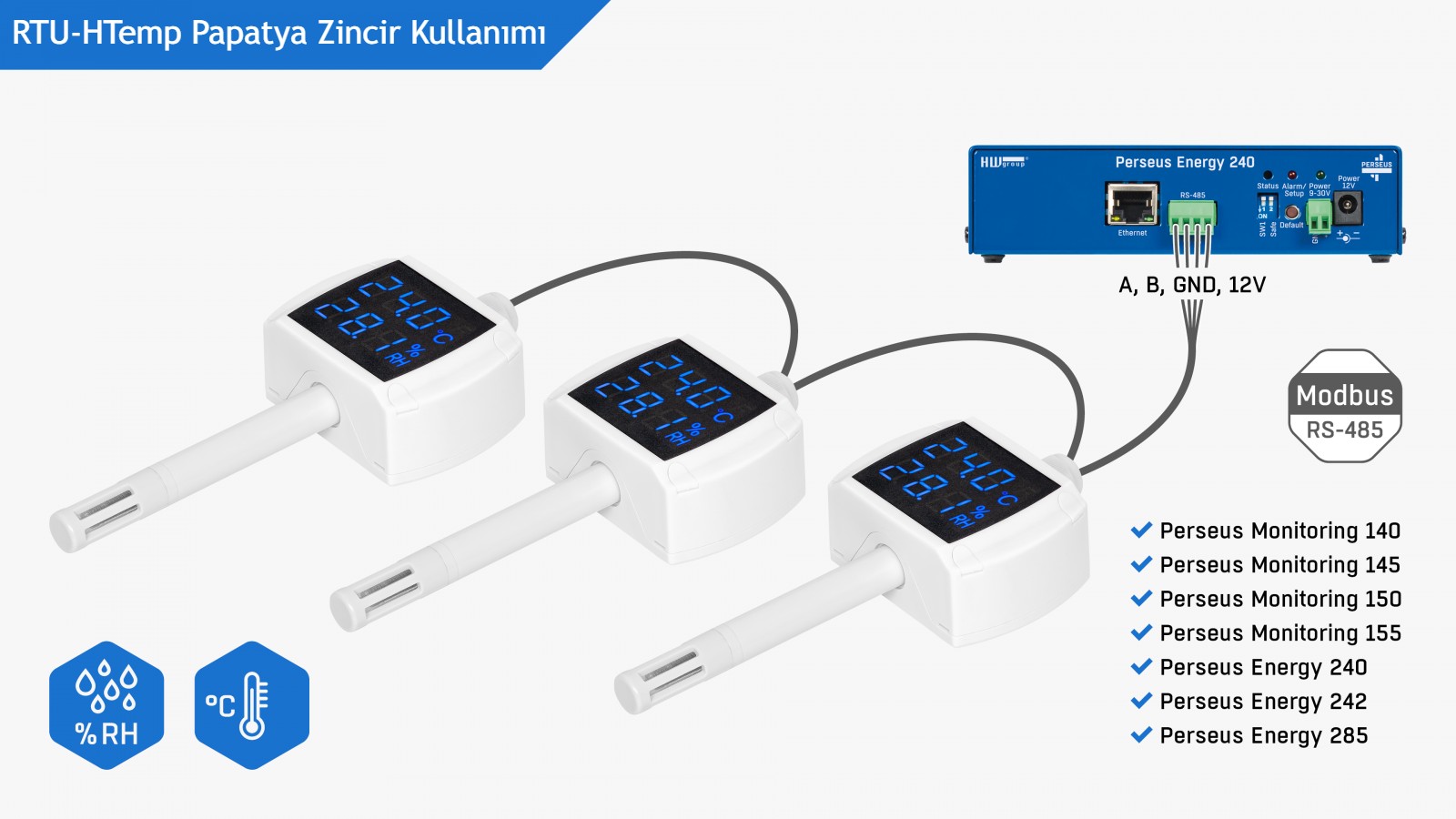

RTU-HTemp Display ve Perseus ile Papatya Zinciri
HW-Group Perseus platformuyla kullanıldığında RTU-HTemp Display otomatik sensör algılamayı destekler. UNI3 genişletmesi ile değişken yapılandırması yapılabilir ve saha devreye alma süresi azaltılabilir.
Birden fazla RTU-HTemp Display sensörünün Perseus RS-485 hattına papatya zinciri ile bağlanması.
LCD Ekran Kontrolü
Ekran parlaklığı Modbus kaydı üzerinden uzaktan ayarlanabilir. Gerekirse ekran tamamen kapatılabilir. Perseus platformunda parlaklık bir değişken üzerinden de kontrol edilebilir.
- Uzaktan parlaklık ayarı
- Ekranı kapatma seçeneği
- Perseus değişkeni ile kontrol
- Sıcaklık ve nemin yerel görüntülenmesi
Montaj Esnekliği
Plastik gövde, LCD ekranın ve sensör probunun yönünün kurulum ihtiyacına göre değiştirilmesine olanak sağlar. Ürün, duvara vidalı montaj için braket ile birlikte sunulur.
- Duvar tipi kurulum
- Yönü değiştirilebilir ekran / prob yapısı
- 4 pin terminal bağlantısı
- İç ortam uygulamaları
RTU-HTemp Display Teknik Özellikleri
| Ölçüm | Sıcaklık + bağıl nem |
|---|---|
| Sıcaklık ölçüm aralığı | -20…+80 °C |
| Sıcaklık doğruluğu | ±0,5 °C @ 25 °C |
| Sıcaklık çözünürlüğü | 0,10 °C |
| Nem ölçüm aralığı | 0–100 %RH |
| Nem doğruluğu | ±5 %RH @ 25 °C |
| Nem çözünürlüğü | 0,10 %RH |
| Haberleşme | RS-485 / Modbus RTU |
| Besleme | 12 V (Perseus üzerinden) |
| Konnektör | 4 pin terminal blok |
| Çalışma ortamı | -30…+80 °C · 0–100 %RH |
| Koruma | IP65 |
| Boyutlar | 80 × 189,5 × 38,5 mm |
| Montaj | Duvar tipi |
| Uyumluluk | HW-Group Perseus |
| Garanti | 24 ay |
Tipik Uygulama Alanları
Yerel ekran ile merkezi Modbus izlemeyi aynı noktada gerektiren tesisler için uygundur.
Veri Merkezleri
Sunucu odaları ve teknik alanlarda sıcaklık/nem değerlerinin hem yerinde hem merkezi sistemde izlenmesi.
HVAC Sistemleri
İklimlendirme ve bina otomasyon sistemlerinde Modbus RTU üzerinden çevresel veri aktarımı.
Teknik Odalar
Elektrik, UPS, telekom ve otomasyon odalarında çevresel koşulların sürekli takip edilmesi.
Depolar
Depolama alanlarında sıcaklık ve nem değerlerinin yerel gösterimi ve merkezi kayıt altına alınması.
BMS Entegrasyonu
RS-485 / Modbus RTU kullanan bina yönetim sistemlerine doğrudan çevresel ölçüm verisi sağlanması.
Perseus Projeleri
Perseus Monitoring ve Energy ailesi ile çok noktalı sensör ve sayaç altyapılarının birleştirilmesi.
Perseus ile entegrasyon:
RTU-HTemp Display sensörünü Perseus Monitoring ve Energy cihazlarıyla kullanmak için
HW-Group Perseus ana sayfasını
inceleyebilirsiniz.
Diğer HW-Group sensörleri:
sıcaklık, nem, su sızıntısı, dijital giriş ve diğer sensör seçenekleri için
HW-Group Sensör Listesi
sayfasına geçebilirsiniz.
Üretici bilgileri:
RTU-HTemp Display ve diğer HW-Group sensörleri hakkında güncel teknik dokümanlar için
HW-Group resmi web sitesini
inceleyebilirsiniz.
RTU-HTemp Display SSS
RTU-HTemp Display hangi değerleri ölçer?
Sıcaklık ve bağıl nem ölçer. Her iki değer de cihazın LCD ekranında gösterilir ve Modbus RTU üzerinden okunabilir.
RTU-HTemp Display hangi haberleşme protokolünü kullanır?
Sensör RS-485 fiziksel arayüzü üzerinden Modbus RTU haberleşmesi kullanır.
Birden fazla sensör aynı RS-485 hattına bağlanabilir mi?
Evet. Uygun adresleme ve RS-485 topolojisiyle birden fazla RTU-HTemp Display aynı hat üzerinde papatya zinciri şeklinde kullanılabilir.
LCD ekran parlaklığı uzaktan ayarlanabilir mi?
Evet. Parlaklık Modbus kaydı üzerinden ayarlanabilir ve ekran tamamen kapatılabilir. Perseus üzerinde bir değişken ile de kontrol edilebilir.
RTU-HTemp Display Perseus ile uyumlu mu?
Evet. Perseus platformuyla otomatik sensör algılama ve UNI3 üzerinden değişken yapılandırması desteklenir.
