ANTEN YILDIRIM KORUMA

Anten Yıldırım Koruma

Bağlantılarınızı olası yıldırım kaynaklı hatalardan koruyun: koruma bölgeleri, 45 derecelik koruma konisi ve doğru topraklama.

Son güncelleme: 14 Kasım 2026 · BağLAN Teknik Ekip

Anten yıldırım koruma için Poynting RFLA-SMSF-070 RF parafudr RFLA-SMSF-070 RF
Antenler için yıldırımdan korunma
KISA CEVAP

Anten yıldırımdan üç önlemle korunur: anten, topraklanmış metal direğin ucunun altında ve direğin ucundan başlayan 45 derecelik koruma konisinin içinde kalmalıdır; anten kablosunun binaya girdiği noktaya topraklanmış bir RF yıldırım tutucu takılmalıdır; antene bağlı modem, router veya repeater ile besleme hattı da topraklanmalı ve darbeye karşı korunmalıdır.

Anten yıldırım koruma konusunda iki soru öne çıkar: anten yıldırımdan nasıl korunur ve yıldırımın enerjisinin anten üzerinden bağlı cihazlara geçmesi nasıl önlenir?

Bu kurallar yalnızca yüksek yapılara monte edilen Poynting antenlere özgü değildir; 4G/5G router antenleri, GSM sinyal güçlendirici dış antenleri ve diğer tüm dış ortam anten kurulumları için geçerlidir.

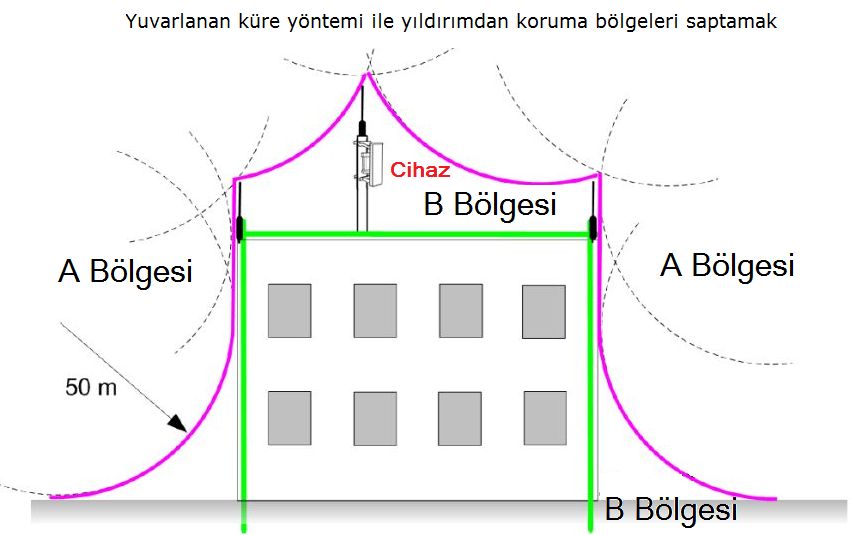

Yuvarlanan küre yöntemi

Anten yıldırım koruma bölgeleri

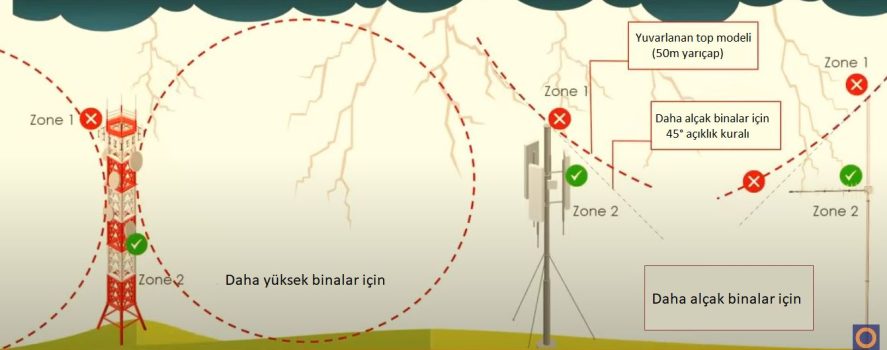

Anteni yüksek bir binaya ya da direğe monte ederken montaj yerinin hangi koruma bölgesinde kaldığı, yuvarlanan top (küre) yöntemiyle belirlenir. Yöntem iki durumu ayırır: A bölgesi ve B bölgesi.

ÖNERİLMEZ

Durum 1: A bölgesi

Antenin doğrudan yıldırıma maruz kalma olasılığı yüksektir ve korunma seçeneği azdır. Bu durum Poynting antenler için genellikle geçerli değildir.

A bölgesine kurulum yapılmamalıdır.

ÖNERİLEN

Durum 2: B bölgesi

Yüksek bina ya da direkleri ve 30 m'den alçak normal binaları kapsar. Yıldırımın etkisi burada da olasıdır; ancak bu bölgede yapılan kurulum, antenin doğrudan etkilenme olasılığını önemli ölçüde azaltır.

B bölgesinde montaj

Anten yıldırım koruma için dikkat edilecek 5 nokta

45° 45° Direğin ucu Anten koninin içinde Topraklama Koruma konisi

Koruma konisi: direğin ucundan, dikey eksene göre 45 derece.

  1. Anten montaj noktasının altında kalmalıdır. Antenin hiçbir parçası, dikey eksene göre 45 derecelik koruma konisinin dışına çıkmamalıdır. Normal bir binada çatının altına, duvara yapılan montajda anten her zaman bu koninin içindedir. Çatıdan yüksek ve 30 m'den kısa bir direğe montajda direğin ucu antenin üstünde olmalı, antenin tamamı koninin içinde kalmalı; direk ve anten bağlantısı topraklanmalıdır.
  2. Antene bağlı cihaz da topraklanmalıdır. Modem/router için de aynı özen gösterilmelidir.
  3. Besleme hattı korunmalıdır. Modem/router besleme kablosuna darbe önleme ya da yıldırım koruma kiti takmak iyi bir uygulamadır; cihazlardaki yıldırım kaynaklı sorunlar genellikle besleme hattından gelir.
  4. Anten, iletken olmayan bir direğe ya da boruya asla monte edilmemelidir. Zorunlu kalınırsa anten, doğru çalıştığından emin olunan ayrı bir topraklama noktasına bağlanmalıdır.
  5. Duvar montajında braket topraklanmalıdır. Bu montaj biçimi daha az risklidir; ancak braket doğru bir topraklama noktasına bağlanmazsa risk artar.
Durum 2

B bölgesinde kalan riskler

  • Anten doğrudan yıldırıma maruz kalmasa da, bağlı cihaza zarar verebilecek akım ve gerilim bileşenleri indüklenebilir.
  • Durum 2'ye uygun montaj, insan sağlığı ve güvenliği açısından risk oluşturmaz.
  • Önemli olan, montaj direğinin doğru topraklanması ve antenin direğin ucunun altında, koruma konisinin içinde kalmasıdır.
  • Topraklanmamış ve çatıdan yüksek direkler, bina ve içindekiler için ciddi risk oluşturur; bu konuda yetkili kişilerden destek alınmalıdır.
Poynting antenler

Poynting antenlerde yıldırım koruma özellikleri

Tüm Poynting antenler DC topraklıdır. Bu yapı, kablonun iç ve dış iletkenleri arasında oluşabilecek diferansiyel gerilim darbelerine karşı koruma sağlar. Anten, doğru topraklanmış metal bir montaj direğine Poynting braketiyle bağlandığında gövdesi de DC topraklı olur. Bu özellikler diğer antenlerde genellikle bulunmaz.

Poynting Yıldırımdan Korunma Kiti RFLA-SMSF-070

Poynting Yıldırımdan Korunma Kiti

Anten yıldırım koruma önlemlerini tamamlamak, kullanıcı güvenliğini ve cihazların korunmasını sağlamak için anten ile modem/router arasındaki RF hattına Poynting Yıldırımdan Korunma Kiti (RFLA-SMSF-070) takılmasını öneririz.

Yıldırımdan Korunma Kitini inceleyin
Uygulama alanları

Bu kurallar hangi antenler için geçerli?

4G/5G router ve modem antenleri

Çatıya ya da direğe monte edilen yönlü ve çok yönlü dış antenler. Anten kablosu binaya girerken RF yıldırım tutucudan geçmeli, router topraklanmalıdır.

GSM sinyal güçlendirici (repeater) dış anteni

Repeater'ın baz istasyonu sinyalini alan dış (donör) anteni çatıda en yüksek noktaya yakın durur. Koruma konisi, topraklı direk ve binaya giriş noktasındaki RF yıldırım tutucu burada da şarttır. GSM sinyal güçlendirici kurulumu

Tekne ve yat antenleri

Teknede anten direği ve topraklama, teknenin yıldırım koruma sistemiyle birlikte ele alınır. Teknelerde yıldırımdan korunma

GNSS ve RTK antenleri

Açık gökyüzü görmesi gerektiği için çoğu zaman çatının en açık noktasına monte edilir. Aynı koni kuralı ve topraklama geçerlidir. RTK GNSS çözümleri

UYARI

Hiçbir anten üreticisi, yıldırımın etkisine karşı cihazların zarar görmeyeceğini garanti edemez ve oluşabilecek zararlardan sorumluluk kabul etmez.

Poynting, buradaki emniyet uygulamalarına önem verilmesini ve bu konuda mutlaka profesyonel hizmet alınmasını önerir.

Sık sorulanlar

Anten yıldırım koruma hakkında sık sorulan sorular

Anteni çatıdaki direğin en ucuna takabilir miyim?

Hayır. Direğin ucu antenin üstünde kalmalı ve antenin tamamı, direğin ucundan başlayan 45 derecelik koruma konisinin içinde olmalıdır. Anten direğin ucunu aşarsa doğrudan yıldırıma açık hale gelir.

Plastik (PVC) boruya anten monte edilir mi?

Edilmemelidir. İletken olmayan direk ya da boru anteni topraklamaz. Başka seçenek yoksa anten, doğru çalıştığından emin olunan ayrı bir topraklama noktasına bağlanmalıdır.

Anten korunuyorsa modem/router güvende midir?

Tek başına yeterli değildir. Cihazlardaki yıldırım kaynaklı sorunlar genellikle besleme hattından gelir; bu yüzden cihazın topraklanması ve besleme kablosuna darbe önleme ya da yıldırım koruma kiti takılması da gerekir. Diğer sorular için Poynting çok sorulan sorular sayfasına bakabilirsiniz.

Anten yıldırım tutucusu (parafudr) nereye takılır?

Anten kablosunun binaya girdiği noktaya, cihazdan önce takılır ve en kısa yoldan topraklama noktasına bağlanır. Böylece kabloya indüklenen darbe, bina içine ve cihaza ulaşmadan toprağa aktarılır. Anten ile modem/router arasındaki hat için Poynting RFLA-SMSF-070 yıldırım tutucu kullanılabilir.

GSM sinyal güçlendirici (repeater) anteni yıldırımdan nasıl korunur?

Repeater'ın çatıdaki dış (donör) anteni de bu sayfadaki kurallara göre monte edilir: anten, topraklanmış metal direğin ucunun altında ve 45 derecelik koruma konisinin içinde kalmalı, anten kablosu binaya girerken RF yıldırım tutucudan geçmeli, repeater ve besleme hattı topraklanmalıdır. Stella Doradus repeater kurulumlarında dış anten yerleşimi için GSM sinyal güçlendirici kurulumu sayfasına bakabilirsiniz.

Teknede anten yıldırımdan nasıl korunur?

Teknede anten direği ve topraklama, teknenin yıldırım koruma sistemiyle birlikte tasarlanır; karadaki bina kuralları doğrudan uygulanmaz. Ayrıntılar için teknelerde yıldırımdan korunma sayfasına bakabilirsiniz.
