RSRP zayıfsa
RSRP değeri −100 dBm altına indiğinde bağlantı marjı azalır. Router bina içinde, metal pano içinde veya düşük seviyede bulunuyorsa dış ortam MIMO anteni belirgin iyileşme sağlayabilir.
Teltonika Router Teknik Analizi
Teltonika Router Mobil Bağlantı Analizi
Teltonika router mobil bağlantı analizi kapsamında LTE bağlantı değerlerini doğru yorumlayın; bağlantının sağlıklı olup olmadığını, harici anten gereksinimini ve uygulamaya uygun Poynting anten seçeneğini teknik veriler üzerinden değerlendirin.
01
Mobil bağlantı kalitesi
02
Harici anten gereksinimi
03
Poynting anten seçimi
04
Ölçüm ve teknik raporlama
Teltonika Router’da LTE Ölçüm Değerleri Nerede?
Teltonika router mobil bağlantı analizi sırasında kullanılan LTE bantları ile RSSI, RSRP, RSRQ ve SINR ölçümleri birlikte görüntülenebilir. Değerlendirme aracına veri girmeden önce aşağıdaki menü yolunu izleyerek güncel bağlantı değerlerini açın.
Ölçüm aracına aktarılacak temel bilgiler
- LTE bandı
- EARFCN
- Bant genişliği
- PCI
- RSSI
- RSRP
- RSRQ
- SINR
Birden fazla LTE kanalı görünüyorsa her satırdaki değerleri ayrı kanal olarak girin. Böylece ana ve ek taşıyıcıların bağlantı kalitesi birlikte karşılaştırılabilir. Ölçüm parametreleri hakkında ek bilgi için Teltonika Networks mobil sinyal ölçüm önerilerini inceleyebilirsiniz.
Teltonika LTE Mobil Bağlantı Ölçüm Aracı
BağLAN Teknik Değerlendirme Aracı
Teltonika router mobil bağlantı analizi için LTE kanal bilgilerini ayrı satırlar halinde girin. LTE bandını listeden seçebilir veya AUTO konumunda EARFCN değerinden otomatik belirletebilirsiniz. RSSI, RSRP, RSRQ ve SINR birlikte değerlendirilerek her kanal için kalite sonucu ve genel karşılaştırma oluşturulur.
| Kanal Adı | EARFCN | LTE Bant Seçimi | İndirme Frekansı | Bant Genişliği | PCIFiziksel Hücre Kimliği | RSSI (dBm) | RSRP (dBm) | RSRQ (dB) | SINR (dB) | Bağlantı Kalitesi |
|---|
Genel LTE Kanal Karşılaştırması
—
Değerlendirme
Henüz veri yok.
LTE Band alanında AUTO seçildiğinde band EARFCN'den belirlenir. Manuel seçim EARFCN ile uyuşmazsa satırda uyarı gösterilir. Değerlendirme saha teşhisi içindir. Gerçek performans; modem kategorisi, kullanılan anten, anten konumu,
kablo kayıpları, operatör politikaları, hücre yükü ve zaman içindeki RF değişimleri gibi başka etkenlerden de etkilenir.
HARİCİ ANTEN DEĞERLENDİRMESİ
Teltonika Router İçin Harici Anten Gerekli mi?
Teltonika router mobil bağlantı analizi yapılırken harici anten gereksinimi yalnızca RSSI değerine bakılarak belirlenemez. RSRP sinyal gücünü, RSRQ radyo kalitesini ve SINR sinyalin girişimden ne kadar ayrılabildiğini gösterir. Teltonika router ölçümlerindeki bu değerler birlikte değerlendirildiğinde sorunun kapsama, anten konumu, girişim veya baz istasyonu yoğunluğundan kaynaklanıp kaynaklanmadığı daha doğru anlaşılır.
SINR düşükse
SINR 5 dB altındaysa girişim ve gürültü veri kapasitesini sınırlayabilir. Yönlü anten veya daha uygun anten konumu faydalı sinyali öne çıkarabilir; yalnız daha yüksek kazanç her zaman çözüm değildir.
RSRQ düşükse
RSRQ −15 dB altına düştüğünde hücre yükü veya RF girişimi olasıdır. Anten yönü ve yerleşimi kaliteyi iyileştirebilir; baz istasyonu kapasite sınırı ise anten değişimiyle ortadan kaldırılamaz.
Değerler iyi, hız düşükse
RSRP, RSRQ ve SINR iyi olmasına rağmen özellikle yoğun saatlerde hız düşüyorsa önce hücre yoğunluğu, operatör ağı, APN, paket sınırı ve router kapasitesi değerlendirilmelidir.
| Ölçüm durumu | Olası teknik neden | Harici antenin olası etkisi |
|---|---|---|
| RSRP < −100 dBm | Zayıf kapsama, bina kaybı veya uygun olmayan anten konumu | Dış ortamda ve doğru konumda daha güçlü LTE referans sinyali sağlayabilir. |
| SINR < 5 dB | Girişim, gürültü veya uygun olmayan hücre/anten yönü | Yönlü anten ve konum optimizasyonu girişimi azaltarak kaliteyi iyileştirebilir. |
| RSRQ < −15 dB | Hücre yükü, ortak kanal girişimi veya çevresel RF etkisi | Kısmi iyileşme sağlayabilir; operatör kapasite sorununu tek başına çözemez. |
| RF değerleri iyi, hız düşük | Baz istasyonu yoğunluğu, backhaul, APN, tarife veya router kapasitesi | Genellikle ilk çözüm değildir; önce farklı saatlerde hız ve gecikme ölçülmelidir. |
Harici anten değerlendirilmelidir
- Router bina, bodrum, metal kabin veya elektromanyetik olarak gölgeli bir noktadaysa
- RSRP sürekli zayıf ve bağlantı kopmaları yaşanıyorsa
- Dış ortamda baz istasyonuna daha açık bir anten noktası oluşturulabiliyorsa
- Yön ve konum değişikliğiyle SINR değerinde iyileşme görülebiliyorsa
- Router’ın LTE anten portları ve MIMO yapısı uygun harici antenle eşleştirilebiliyorsa
Harici anten ilk çözüm olmayabilir
- RSRP, RSRQ ve SINR iyi olduğu hâlde yalnız yoğun saatlerde hız düşüyorsa
- Sorun APN, SIM kart, operatör profili, yazılım veya router ayarından kaynaklanıyorsa
- Anten kablosu çok uzun olacak ve kablo kaybı beklenen anten kazancını azaltacaksa
- Yanlış frekans aralığına veya yanlış MIMO yapısına sahip anten kullanılacaksa
- Tek bir anlık ölçüm dışında karşılaştırmalı saha verisi bulunmuyorsa
Sonuç: Harici anten kararı, tek bir sinyal göstergesine değil; aynı noktada ve farklı saatlerde
ölçülen RSRP, RSRQ ve SINR değerlerine dayanmalıdır. Teltonika router mobil bağlantı analizi sonucunda uygun konumlandırılmış doğru MIMO anten, kullanılabilir
LTE sinyalini güçlendirebilir ve bağlantı kararlılığını artırabilir. Baz istasyonu yoğunluğu veya operatör
kapasitesi kaynaklı sorunlarda ise anten değişimi tek başına yeterli değildir.
POYNTING ANTEN YÖNLENDİRMESİ
Ölçüm Sonucuna Göre Poynting Anten Seçimine Geçiş
Teltonika router mobil bağlantı analizi sonucunda RSRP, RSRQ ve SINR değerleri harici anten gereksinimini gösteriyorsa seçim; router’ın 2×2 veya 4×4 MIMO yapısı, baz istasyonu yönü ve uygulamanın sabit ya da hareketli olması dikkate alınarak yapılmalıdır.
Sabit saha ve bilinen baz istasyonu yönü
Zayıf RSRP veya düşük SINR ölçülüyorsa yönlü anten değerlendirilebilir. 2×2 MIMO için XPOL-2-5G, 4×4 MIMO için XPOL-24 öne çıkan seçeneklerdir.
Yönü belirsiz veya değişken sabit saha
Birden fazla hücrenin erişilebilir olduğu ya da hassas yön ayarının mümkün olmadığı kurulumlarda XPOL-1-5G Plus 2×2 veya 4×4 MIMO çok yönlü çözüm olarak değerlendirilebilir.
Mobil, kompakt veya çok işlevli uygulama
Kompakt IoT uygulamalarında PUCK-2-V2; araçta hücresel, Wi-Fi ve GNSS birlikte gerekiyorsa MIMO-4-17 V2 uygun ürün ailesi içinde değerlendirilir.
Uzun anten kablosu gerektiren dış ortam
Uzun RF kablosunun kazancı azaltacağı kurulumlarda router’ı anten muhafazasına alan EPNT serisi CPE çözümleri kablo kaybını azaltmak için değerlendirilebilir.
Seçim kontrolü: Ürün belirlemeden önce Teltonika modelinin hücresel anten port sayısını,
MIMO yapısını, konnektör tipini, kablo uzunluğunu ve montaj ortamını doğrulayın. RF değerleri iyi olduğu hâlde
hız yalnız yoğun saatlerde düşüyorsa harici anten ilk çözüm olmayabilir.
ÖRNEK SAHA DEĞERLENDİRMESİ
Örnek Teltonika LTE Mobil Bağlantı Analizi

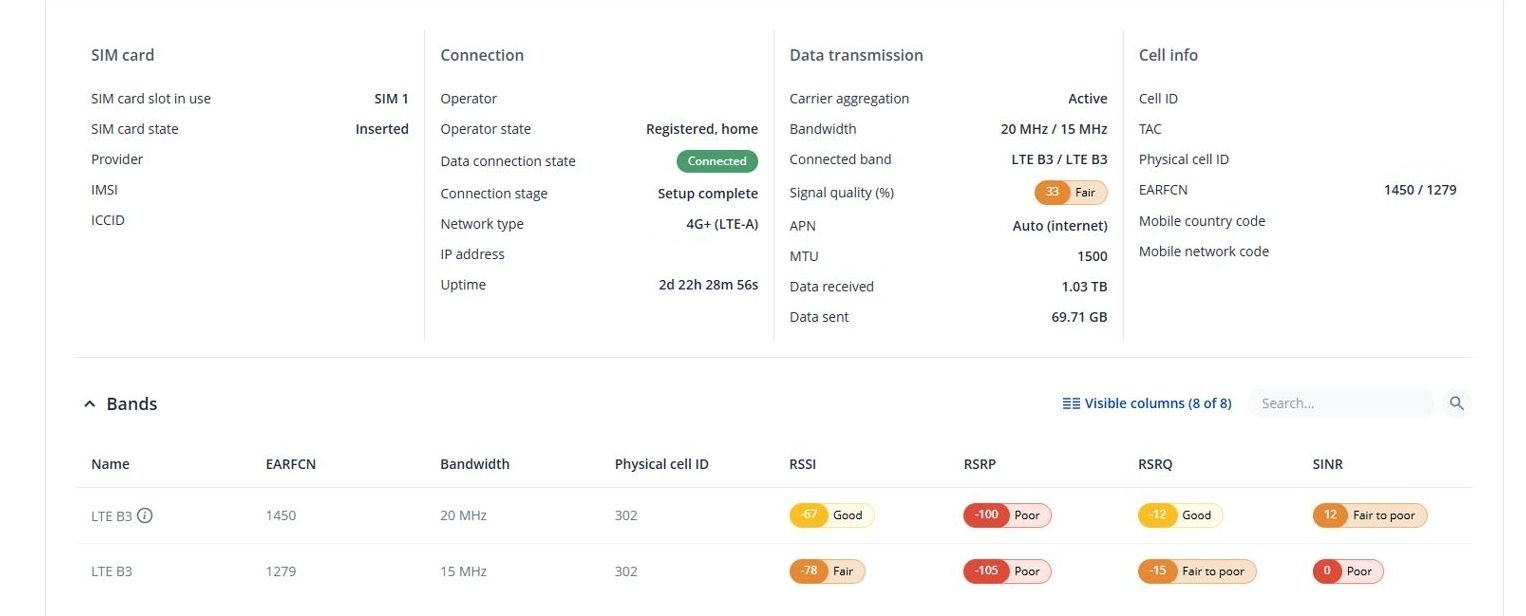

Aşağıdaki örnek, Teltonika RUTX11 mobil bağlantı ekranında görülen iki LTE B3 taşıyıcısının RSSI, RSRP, RSRQ ve SINR değerleri birlikte değerlendirilerek hazırlanmıştır. Amaç tek bir değere değil, taşıyıcıların güç ve kalite ilişkisine bakarak bağlantının hangi noktada sınırlanabileceğini göstermektir.
ŞEBEKE TÜRÜ
4G+ (LTE-A)
TAŞIYICI BİRLEŞTİRME
Aktif
BAĞLI BANTLAR
LTE B3 + LTE B3
GENEL DURUM
Çalışıyor; RF koşulları optimum değil
İki LTE Taşıyıcısının Karşılaştırması
| Taşıyıcı | EARFCN | Bant genişliği | RSSI | RSRP | RSRQ | SINR | Teknik değerlendirme |
|---|---|---|---|---|---|---|---|
| Taşıyıcı 1 — LTE B3 | 1450 | 20 MHz | −67 dBm | −100 dBm | −12 dB | 12 dB | Kullanılabilir Güç ve kalite yeterli olmakla birlikte optimum seviyede değildir. |
| Taşıyıcı 2 — LTE B3 | 1279 | 15 MHz | −78 dBm | −105 dBm | −15 dB | 0 dB | Zayıf Referans sinyali düşük; girişim ve gürültü kapasiteyi belirgin biçimde sınırlayabilir. |
Bağlantı sağlıklı mı?
Router şebekeye kayıtlıdır, veri bağlantısı kurulmuştur ve taşıyıcı birleştirme aktiftir. Bu nedenle bağlantı işlevsel durumdadır. Ancak ikinci taşıyıcıdaki 0 dB SINR ve −15 dB RSRQ, RF ortamının temiz olmadığını; hız, gecikme ve kararlılığın zaman içinde değişebileceğini gösterir. Bağlantı çalışıyor olsa da tamamen sağlıklı ve optimum kabul edilmemelidir.
Hangi taşıyıcı daha iyi?
1450 EARFCN değerli 20 MHz taşıyıcı; daha iyi RSSI, RSRP, RSRQ ve özellikle SINR değerleriyle ölçüm anında daha güçlü görünmektedir. 1279 EARFCN değerli taşıyıcı ise daha düşük güç ve kaliteye sahiptir. Taşıyıcı birleştirme aktif olsa bile zayıf ikinci taşıyıcının kapasite katkısı sınırlı ve değişken olabilir.
RSSI iyi görünürken RSRP neden zayıf?
RSSI, alıcıdaki toplam RF enerjisini; RSRP ise LTE referans sinyalinin gücünü gösterir. RSSI’nin görece güçlü, RSRP ve SINR değerlerinin daha zayıf olması; girişim, diğer taşıyıcılar, çoklu yansıma veya hücre yükünün toplam enerjiye katkıda bulunduğunu düşündürebilir. Bu nedenle LTE değerlendirmesinde yalnız RSSI değerine güvenilmemelidir.
Harici anten fayda sağlar mı?
Dış ortamda veya baz istasyonuna daha açık bir noktada RSRP ile özellikle SINR iyileşiyorsa doğru MIMO harici anten fayda sağlayabilir. Baz istasyonu yönü biliniyor ve SINR düşük kalıyorsa yönlü anten değerlendirilmelidir. Sorun hücre yoğunluğundan kaynaklanıyorsa anten değişimi tek başına kesin çözüm değildir.
Bu Örnek İçin Önerilen Kontrol Sırası
- Aynı noktada sabah, çalışma saati ve akşam yoğunluğunda RSRP, RSRQ, SINR, ping ve hız sonuçlarını kaydedin.
- Router’ı pencere yakınına veya geçici olarak daha açık bir noktaya alarak aynı ölçümleri tekrarlayın.
- Konum değiştiğinde yalnız RSRP artışına değil, her iki taşıyıcıdaki SINR ve RSRQ değişimine de bakın.
- RF değerleri açık noktada iyileşiyorsa router’ın MIMO yapısına uygun dış ortam antenini saha testiyle doğrulayın.
Örnek sonuç: Bu bağlantının temel sorunu yalnız sinyal seviyesinin düşük olması değildir. İlk taşıyıcı kullanılabilir durumdayken
ikinci taşıyıcıda SINR 0 dB seviyesine düşmektedir. Anten veya konum optimizasyonunda hedef yalnız daha yüksek RSSI elde etmek değil;
özellikle ikinci taşıyıcının SINR ve RSRQ değerlerini iyileştirmek olmalıdır.
Bu yorum tek bir ekran görüntüsündeki anlık ölçümlere dayanır. Kesin saha kararı için farklı saatlerde, farklı konumlarda ve gerçek trafik altında karşılaştırmalı ölçüm yapılmalıdır.
ÖLÇÜM VE TEKNİK RAPORLAMA
01
02
03
04
Teltonika Mobil Bağlantı Ölçümleri Nasıl Raporlanmalı?
Teltonika router mobil bağlantı analizi için hazırlanan sağlıklı bir LTE saha raporu yalnızca tek bir ekran görüntüsünden oluşmamalıdır. Ölçüm zamanı, router ve anten yapısı, her LTE taşıyıcısının RF değerleri ile ping, paket kaybı ve veri hızı sonuçları aynı koşul kaydı içinde sunulmalıdır. Böylece kapsama, girişim, hücre yoğunluğu ve anten konumu birbirinden daha doğru ayrılabilir.
Saha ve zaman bilgisi
Ölçüm noktası, tarih, saat, iç/dış ortam, router konumu ve ölçüm sırasındaki hava veya çevre koşulları kaydedilmelidir.
Router ve anten yapısı
Teltonika modeli, yazılım sürümü, operatör, 2×2/4×4 MIMO yapısı, anten modeli, montaj yeri ve kablo uzunluğu belirtilmelidir.
Taşıyıcı bazlı RF ölçümü
Her kanal için LTE bandı, EARFCN, bant genişliği, PCI, RSSI, RSRP, RSRQ ve SINR ayrı satırda raporlanmalıdır.
Performans ve teknik sonuç
Ping, jitter, paket kaybı, indirme/yükleme hızı ve bağlantı kopmaları RF ölçümleriyle ilişkilendirilerek sonuç yazılmalıdır.
Karşılaştırmalı Ölçüm Planı
| Ölçüm koşulu | Uygulama | Kaydedilecek sonuçlar | Teknik amaç |
|---|---|---|---|
| Mevcut kurulum | Router ve anten konumu değiştirilmeden başlangıç ölçümü alınır. | Taşıyıcı değerleri, ping, jitter, paket kaybı ve hız | Karşılaştırma için referans değer oluşturmak |
| Farklı saatler | Sabah, çalışma saati ve akşam yoğunluğunda aynı test tekrarlanır. | RF değerleri ile performans değerlerinin zaman içindeki değişimi | Hücre yoğunluğu etkisini anten/kapsama probleminden ayırmak |
| Alternatif konum | Router pencere yakınına veya daha açık bir noktaya taşınır. | Önceki ölçümle aynı parametreler ve aynı test yöntemi | Bina kaybı ve mevcut anten konumunun etkisini görmek |
| Harici anten denemesi | Uyumlu MIMO anten, farklı yön veya montaj noktalarıyla denenir. | Özellikle RSRP, RSRQ, SINR ve bağlantı kararlılığı | Anten değişiminin gerçek ve tekrarlanabilir katkısını doğrulamak |
Kopyalanabilir Teltonika Ölçüm Raporu Şablonu
TELTONIKA MOBİL BAĞLANTI ÖLÇÜM RAPORU
1. SAHA BİLGİLERİ
Saha / Proje Kodu : [....................]
Ölçüm Tarihi : [.... / .... / ........]
Ölçüm Saati : [........]
Ortam / Konum : [İç ortam / Dış ortam / Pencere yakını / Diğer]
2. CİHAZ VE ANTEN
Teltonika Modeli : [....................]
RutOS Sürümü : [....................]
Operatör : [....................]
Şebeke Türü : [4G / 4G+ / 5G]
MIMO Yapısı : [2×2 / 4×4]
Anten : [Dahili / Harici – model]
Montaj / Kablo : [Konum ve kablo uzunluğu]
3. LTE TAŞIYICI ÖLÇÜMLERİ
Taşıyıcı 1: Band [....] | EARFCN [....] | BW [....] | PCI [....]
RSSI [....] dBm | RSRP [....] dBm | RSRQ [....] dB | SINR [....] dB
Taşıyıcı 2: Band [....] | EARFCN [....] | BW [....] | PCI [....]
RSSI [....] dBm | RSRP [....] dBm | RSRQ [....] dB | SINR [....] dB
4. BAĞLANTI PERFORMANSI
Ping : [....] ms
Jitter : [....] ms
Paket Kaybı : [% ....]
İndirme Hızı : [....] Mbps
Yükleme Hızı : [....] Mbps
Bağlantı Kopması : [Yok / Var – açıklama]
5. TEKNİK DEĞERLENDİRME
Olası Sorun : [Kapsama / Girişim / Hücre yoğunluğu / Anten konumu / Diğer]
Karşılaştırma : [Mevcut konum – alternatif konum – harici anten sonucu]
Önerilen İşlem : [....................]
Sonuç : [....................]
Gizlilik notu: İnternette yayımlanacak raporlarda IMSI, ICCID, IP adresi, cihaz adı, Cell ID ve TAC gibi
abone, cihaz veya saha tanımlayıcılarını paylaşmayın. Bu bilgiler işletme içi raporda zorunluysa rapor erişimini sınırlandırın.
Raporlama hedefi: Teltonika router mobil bağlantı analizi raporlamasında aynı yöntemin her ölçümde tekrarlanması, bir anten veya konum değişikliğinin gerçekten yarar sağlayıp sağlamadığını sayısal olarak göstermeli; yalnız tek bir yüksek hız testi veya tek bir güçlü RSSI değerine dayalı karar verilmemelidir.
SIK SORULAN SORULAR
Teltonika Router Mobil Bağlantı Analizi – Sık Sorulan Sorular
Teltonika router mobil bağlantı analizi kapsamında LTE ölçümlerinin yorumlanması, harici anten gereksinimi ve karşılaştırmalı saha ölçümü hakkında en sık karşılaşılan soruların kısa teknik yanıtlarını aşağıda bulabilirsiniz.
RSRP, RSRQ, RSSI ve SINR değerleri neyi gösterir?
RSRP, LTE referans sinyalinin gücünü; RSRQ, alınan sinyalin kalite durumunu; RSSI, alıcıdaki toplam RF enerjisini; SINR ise faydalı sinyalin girişim ve gürültüye oranını gösterir. Bağlantı kalitesi değerlendirilirken bu dört değer birlikte incelenmelidir.
Teltonika router için sağlıklı LTE değerleri nelerdir?
Genel bir saha referansı olarak RSRP −90 dBm veya üzeri, RSRQ −12 dB veya üzeri ve SINR 13 dB veya üzeri iyi kabul edilebilir. Bununla birlikte frekans bandı, hücre yükü, kullanılan modem ve çevresel koşullar sonucu etkiler. Tek bir eşik yerine değerlerin zaman içindeki kararlılığı ile ping, paket kaybı ve veri hızı birlikte değerlendirilmelidir.
LTE ölçüm değerleri Teltonika menüsünde nerede bulunur?
RutOS arayüzünde mobil bağlantı bilgileri genel olarak Status → Network → Mobile yolu altında görüntülenir. Bands bölümünde bağlı LTE bantları, EARFCN, bant genişliği, PCI, RSSI, RSRP, RSRQ ve SINR değerleri taşıyıcı bazında görülebilir. Menü adları RutOS sürümüne göre küçük farklılıklar gösterebilir.
4G+ ve Carrier Aggregation bağlantının iyi olduğu anlamına gelir mi?
Hayır. 4G+ veya Carrier Aggregation, router'ın birden fazla LTE taşıyıcısını birlikte kullanabildiğini gösterir; tek başına yüksek hız veya iyi RF kalitesi garantisi değildir. Taşıyıcılardan birindeki düşük SINR ya da zayıf RSRQ, toplam kapasiteyi ve bağlantı kararlılığını sınırlayabilir.
Teltonika router için harici anten ne zaman gereklidir?
RSRP sürekli −100 dBm altında, SINR 5 dB altında veya RSRQ −15 dB altında kalıyorsa; bağlantı kopmaları, yüksek gecikme ya da değişken hız yaşanıyorsa harici anten değerlendirilebilir. Önce router farklı pencere, yükseklik ve yönlerde test edilmeli; dış ortamda anlamlı iyileşme görülürse uygun MIMO anten seçimine geçilmelidir.
Teltonika router için hangi Poynting anten seçilmelidir?
Seçim yalnız anten kazancına göre yapılmamalıdır. Router'ın 2×2 veya 4×4 MIMO yapısı, LTE/5G frekans desteği, baz istasyonunun yönü, montaj ortamı ve kablo uzunluğu birlikte değerlendirilmelidir. Baz istasyonu yönü biliniyorsa yönlü, farklı hücrelerin kullanılması gerekiyorsa çok yönlü anten tercih edilebilir. Ayrıntılı seçim için Teltonika routerler için Poynting antenler rehberini inceleyebilirsiniz.
Harici antenin faydası nasıl karşılaştırılmalıdır?
Anten öncesi ve sonrası ölçümler aynı router, SIM kart, LTE bandı, konum ve mümkünse aynı saat aralığında yapılmalıdır. Her taşıyıcı için RSRP, RSRQ ve SINR; bağlantı için ping, jitter, paket kaybı, indirme ve yükleme hızı kaydedilmelidir. Amaç yalnız daha güçlü RSRP değil, özellikle daha iyi SINR, daha düşük paket kaybı ve daha kararlı performans elde etmektir.
Teltonika ekran görüntüsünde hangi bilgiler gizlenmelidir?
Herkese açık bir sayfada IMSI, ICCID, IP adresi ve cihaz adı mutlaka gizlenmelidir. Saha mahremiyeti açısından Cell ID ve TAC bilgilerinin de maskelenmesi önerilir. LTE bantları, EARFCN, bant genişliği, PCI ile RSSI, RSRP, RSRQ ve SINR ölçümleri teknik değerlendirme için görünür bırakılabilir.
Önemli: LTE ölçümleri anlık ağ koşullarından etkilenir. Sağlıklı karar için aynı kurulumla farklı saatlerde tekrarlanan ölçümler alınmalı ve sonuçlar karşılaştırmalı olarak raporlanmalıdır.
