PANL-401 Anten

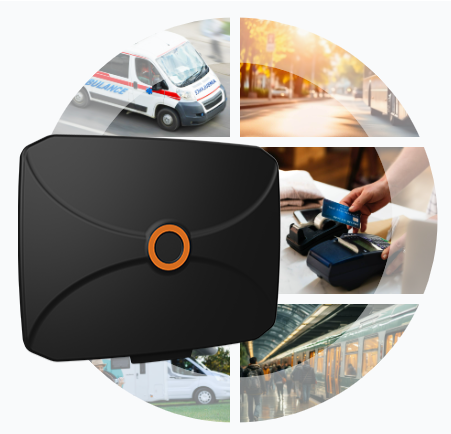

5'i 1 arada, çok yönlü geniş bant panel 5G anten: 4 × hücresel ve 1 × çift bant GNSS tek gövdede.
Poynting PANL-401 anten nedir?
Poynting PANL-401 anten, 4G/5G router ve modemler için tasarlanmış, düşük profilli ve çok yönlü (omni) bir panel antendir. Tek gövdede dört geniş bant hücresel anten ile bir adet çift bantlı aktif GNSS anteni bulunur; böylece araçta ya da sabit bir binada hem 4×4 MIMO hücresel bağlantı hem de konum bilgisi tek antenden sağlanır.
Hücresel antenler 410 MHz'den 6000 MHz'e kadar çalışır. Bu aralık 450 MHz özel şebekelerden 700/800/900 MHz kapsama bantlarına, 1800/2100/2600 MHz kapasite bantlarından 3,5 GHz 5G (n78) bandına kadar Türkiye'deki tüm operatör frekanslarını kapsar. Antenler dikey ve yatay doğrusal kutuplamalı olarak çapraz polarize yerleştirildiği için MIMO akışları arasında iyi bir ayrışma elde edilir.
Router veya modeminiz için doğru harici anteni seçerken MIMO yapısı, frekans kapsamı, kazanç ve kablo kaybını birlikte değerlendirmek gerekir. Ayrıntılar için 4G/5G router için harici anten seçim rehberimize göz atabilirsiniz.
* Poynting, PANL-401 için erişim hesaplayıcısıyla ±45 km'ye varan kapsama tahmini verir. Bu değer görüş hattı, baz istasyonu yüksekliği ve arazi gibi ideal koşullara bağlıdır; sahada ulaşılan mesafe kuruluma göre değişir.
Gelişmiş 5'i 1 arada çok işlevli panel anten
Ultra geniş bant
410–6000 MHz hücresel kapsama; birden fazla operatör ve 2G'den 5G'ye tüm teknolojilerle uyumlu.
4×4 MIMO
Dört hücresel port, 4×4 MIMO destekleyen 5G router ve modemlerde tüm alıcı yollarını besler.
Çift bant aktif GNSS
Zorlu ortamlarda bile doğru navigasyon ve hassas konum takibi için entegre aktif GNSS anteni.
Çapraz polarizasyon
Dikey ve yatay doğrusal kutuplamalı antenler, çok yollu yayılımda MIMO performansını artırır.
Düşük profil
Çok yönlü ışıma, desen çeşitliliği ve yükseklik kapsamı dengesi; araç camına veya binaya göze batmadan uyum sağlar.
IP65 ve E-Mark
Hava, toz ve darbeye dayanıklı gövde; otomotiv uygulamaları için E-Mark (E1*10R06/03*10533*00) onayı.
Tek anten, beş bağlantı
PANL-401'in beş kablosu doğrudan router'a bağlanır: dört hücresel kablo router'ın LTE/5G anten girişlerine, GNSS kablosu ise GPS/GNSS girişine. Kablolar 2 m RTK-031 tipindedir ve uçlarında SMA (erkek) konnektör bulunur.
- 4 hücresel port: 4×4 MIMO destekli 5G router'larda dört alıcı yolu da kullanılır.
- 2×2 MIMO router'larda iki hücresel kablo yeterlidir; kullanılmayan kablolar boşta bırakılabilir.
- GNSS portu aktif antendir; besleme gerilimini router'ın GNSS girişi sağlar.
MIMO kanalları arasındaki ayrışmanın hız üzerindeki etkisini MIMO izolasyonu sayfamızda ayrıntılı anlattık.
PANL-401 teknik özellikleri
| Ürün kodu (SKU) | A-PANL-0401-V1-01 |
|---|---|
| Hücresel frekans aralığı | 410–6000 MHz (4 × hücresel) |
| Tepe kazancı | 7,8 dBi (kablo kaybı hariç) |
| Işıma deseni | Çok yönlü (omni) |
| MIMO | 4×4 |
| Kutuplama | Çapraz polarize (dikey + yatay doğrusal) |
| GNSS | 1 × çift bantlı aktif GNSS |
| Desteklenen teknolojiler | 2G / 3G / 4G LTE / 5G, GPS; 2,4 ve 5 GHz Wi-Fi bantlarını da kapsar |
| Konnektör | SMA (erkek) |
| Kablo | RTK-031, 2 m |
| Montaj | Cam montajı: vantuz veya yapışkan (velcro) bant |
| Koruma sınıfı | IP65 |
| Çalışma sıcaklığı | -40 °C … +80 °C |
| Sertifika | E-Mark E1*10R06/03*10533*00 |
| Renk | Siyah |
Delik açmadan, iki farklı montaj seçeneği
PANL-401 pencere montajı için tasarlanmıştır; araç gövdesine ya da bina cephesine delik açmak gerekmez. Anteni camın iç yüzeyine yerleştirerek kurulum dakikalar içinde tamamlanır.

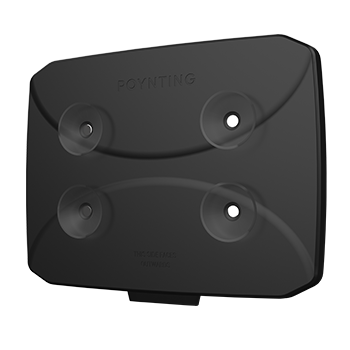

Vantuz ile montaj
Karavan, otobüs veya ofis camına hızlı takılır, iz bırakmadan sökülür. Geçici kurulumlar ve sık yer değiştiren uygulamalar için idealdir.

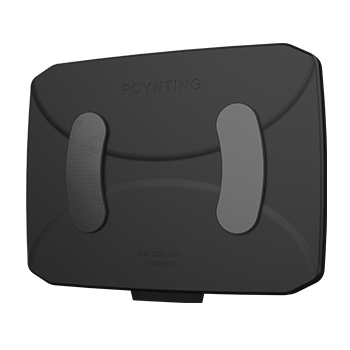

Yapıştırma bandı ile montaj
Titreşimli ortamlarda ve kalıcı araç kurulumlarında daha sağlam tutuş sağlar; anten gerektiğinde bant üzerinden ayrılabilir.
PANL-401 Wi-Fi için de kullanılabilir mi?
Evet. Hücresel antenlerin 410–6000 MHz aralığı 2,4 GHz ve 5 GHz Wi-Fi bantlarını da kapsar. Poynting'e göre iki hücresel kablo bir Wi-Fi router'ın anten girişlerine bağlanarak araçta, evde ya da ofiste Wi-Fi yayını yapılabilir.
- PANL-401 kabloları SMA (erkek), Wi-Fi router'ların çoğu ise RP-SMA (dişi) girişlidir.
- Bu bağlantı için her kabloya bir adet Poynting ADPT-33 (SMA dişi – RP-SMA erkek) adaptör gerekir; iki kablo için 2 × ADPT-33.
- Hücresel ve Wi-Fi'yi aynı anda ayrı portlardan isterseniz, 3 × Wi-Fi portu bulunan PANL-431 veya PANL-631 daha uygun seçimdir.
PANL-401, PANL-431 ve PANL-631 karşılaştırması
Aynı panel gövde tasarımını paylaşan üç model, port sayısı ve kullanım şekline göre ayrılır.
PANL-401
- Frekans
- 410–6000 MHz
- Tepe kazancı
- 7,8 dBi
- Portlar
- 4 × hücresel, 1 × GNSS
- MIMO
- 4×4
- Konnektör
- SMA (e)
- Kablo
- 2 m
- Montaj
- Cam (vantuz / bant)
PANL-431
- Frekans
- 410–6000 MHz
- Tepe kazancı
- 7,8 dBi
- Portlar
- 4 × hücresel, 3 × Wi-Fi, 1 × GNSS
- MIMO
- 4×4 hücresel, 3×3 Wi-Fi
- Konnektör
- SMA (e) ve RP-SMA (e)
- Kablo
- 0,5 m
- Montaj
- Çanta içi (velcro)
PANL-631
- Frekans
- 617–6000 MHz
- Tepe kazancı
- 6 dBi
- Portlar
- 6 × hücresel, 3 × Wi-Fi, 1 × GNSS
- MIMO
- 6×6 hücresel, 3×3 Wi-Fi
- Konnektör
- SMA (e) ve RP-SMA (e)
- Kablo
- 2 m
- Montaj
- Cam (vantuz / bant)
PANL-431 ve PANL-631'in Wi-Fi antenleri 2,4 / 5 / 6 GHz üç bantlıdır (Wi-Fi 6E ve Wi-Fi 7 uyumlu).
PANL-401 nerelerde kullanılır?
Otobüsler ve karavanlar
- Yolculara Wi-Fi ve eğlence sistemleri (video, müzik, sosyal medya)
- Yolda e-posta, video konferans ve iş uygulamaları
- Araç kameraları ve takip sistemleriyle güvenlik
- Sefer saati, rota ve varış bilgisinin gerçek zamanlı iletimi
- Kaza ve yol yardımı bildirimlerinde hızlı iletişim
Ev ve ofis
- Uzaktan çalışma, video görüşme ve ekip işbirliği
- Müşteri desteği, sipariş ve satış operasyonları
- Akıllı ev ve IoT cihaz yönetimi (aydınlatma, güvenlik, sensörler)
- Çevrim içi eğitim ve sanal sınıflar
- Medya akışı, çevrim içi oyun ve canlı yayın
Acil durum araçları
- Ekipler, sevk merkezleri ve hastaneler arasında gerçek zamanlı iletişim
- Tele-tıp: sahada doktor ve uzmanlara danışma
- GNSS ile olay yerine hızlı ve doğru yönlendirme
- Komuta merkezine canlı veri, görüntü ve video aktarımı
- Araç ve yaka kameralarından canlı yayın
Poynting ayrıca PANL-401'i akıllı şehir altyapısı ile enerji, petrol ve gaz tesislerinin uzaktan izlenmesi için de öneriyor. Karavanda kesintisiz bağlantı için router ve anten seçeneklerini Karavanda İnternet sayfamızda karşılaştırdık.
Poynting PANL-401 anten hakkında sorular
PANL-401 hangi router'larla uyumludur?
SMA dişi anten girişi olan tüm 4G/5G router ve modemlerle kullanılabilir. 4×4 MIMO destekleyen 5G router'larda dört hücresel kablonun tamamı, 2×2 MIMO cihazlarda iki kablo bağlanır. Router'da GNSS girişi varsa GNSS kablosu da kullanılır.
Anteni araç camının içine takmak sinyali zayıflatır mı?
Standart cam, hücresel sinyalde genellikle sınırlı bir kayba yol açar. Ancak metal kaplamalı, ısı yalıtımlı veya filmli camlar sinyali belirgin şekilde düşürebilir; bu durumda anteni kaplamasız bir cama yerleştirmek gerekir.
±45 km kapsama her yerde geçerli mi?
Hayır. Bu değer Poynting erişim hesaplayıcısının ideal koşullar için verdiği tahmindir. Gerçek mesafe baz istasyonu yüksekliği, arazi, engeller ve operatörün kullandığı banda göre değişir.
PANL-401 ile PANL-631 arasındaki temel fark nedir?
PANL-401 dört hücresel ve bir GNSS anteni içerir, 410 MHz'den başlar ve 7,8 dBi kazanca sahiptir. PANL-631 altı hücresel, üç Wi-Fi ve bir GNSS anteniyle 6×6 MIMO sunar; frekans aralığı 617 MHz'den başlar ve tepe kazancı 6 dBi'dir.
Kablolar uzatılabilir mi?
Uzatma mümkündür ancak her ek kablo ve konnektör, özellikle 3,5 GHz gibi yüksek bantlarda sinyal kaybını artırır. Router'ı antene mümkün olduğunca yakın konumlandırmak en iyi sonucu verir.
Projeniz için doğru Poynting antenini birlikte seçelim
BağLAN, Poynting'in Türkiye resmi distribütörüdür. Teknik destek ve fiyat bilgisi için bize ulaşın.
