Narwhal Serisi Marin Antenler OMNI-902, OMNI-904 ve OMNI-914
Poynting Narwhal serisi, tekneler ve kıyı tesisleri için tasarlanmış yüksek kazançlı, çok yönlü 4G/5G MIMO antenlerden oluşur. 617–4200 MHz aralığını kapsayan seri; IP68 fiberglas radomu ve deniz koşullarına dayanıklı yapısıyla zorlu ortamlarda uzun menzilli bağlantı sağlar.
Narwhal Serisi Neden Bu Adı Taşıyor?
Narwhal (deniz gergedanı), Kuzey Kutbu sularında yaşayan ve uzun, sarmal dişiyle tanınan bir balinadır. Bu dişin çevredeki değişimleri algılayan bir duyu organı gibi çalıştığı düşünülür.
Poynting, uzun ve ince radomlu OMNI-900 ailesine bu adı vererek antenin denizdeki işlevine gönderme yapar: geniş bir frekans aralığında sinyali uzaktan "algılayan", sert hava ve tuzlu suya dayanan bir yapı. Narwhal serisi aynı gövde tasarımını paylaşan üç modelden oluşur.
- Geniş bant aralığında yüksek kazanç
- 617–4200 MHz arasındaki tüm 4G/5G bantlarını destekler (B71 ve CBRS dahil)
- Tuz sisi ve UV'ye dayanıklı, deniz sınıfı sağlam tasarım
Narwhal Serisi Modelleri
Üç model de aynı frekans aralığını kapsar; farkları eleman sayısında ve kazanç dağılımındadır.
OMNI-904
4×4 MIMO
İki adet 3 dBi düşük kazançlı ve iki adet 8 dBi yüksek kazançlı eleman. Kıyıya yakın ve uzak seyri birlikte kapsar.
OMNI-914
4×4 MIMO
Dört adet 8 dBi yüksek kazançlı eleman, tek radomda dikey olarak ayrılmış. En uzun menzil için.
| Özellik | OMNI-902 | OMNI-904 | OMNI-914 |
|---|---|---|---|
| MIMO / port | 2×2, 2 port | 4×4, 4 port | 4×4, 4 port |
| Elemanlar | 2 × 8 dBi | 2 × 3 dBi + 2 × 8 dBi | 4 × 8 dBi |
| Frekans | 617–4200 MHz | 617–4200 MHz | 617–4200 MHz |
| Konnektör | N (dişi) | N (dişi) | N (dişi) |
| Paket boyu | 1710 mm | 1710 mm | 2550 mm |
OMNI-904 neden iki farklı kazanç kullanır? Yüksek kazanç, ışımanın dikey düzlemde daraltılmasıyla elde edilir. 8 dBi'lik eleman ufka doğru uzağa ulaşır, ancak dar huzmesi teknenin yalpalamasından ve kıyıdaki yüksek bir baz istasyonuna çok yakın olmaktan etkilenir. 3 dBi'lik eleman ise daha geniş bir dikey açıyı kapsar. İkisini tek antende birleştirmek, hem açık denizde hem limanda dengeli bir bağlantı sağlar.

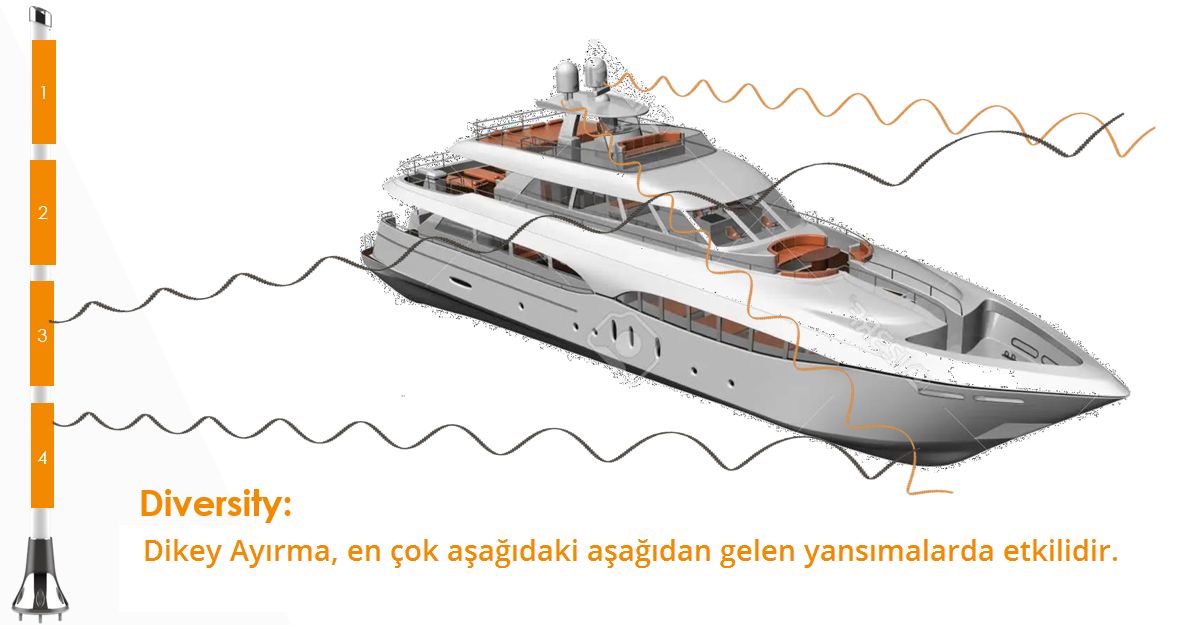

Narwhal Serisinde Dikey Eleman Ayrımı
Narwhal antenlerde MIMO elemanları tek radomun içinde üst üste yerleştirilir. Bu dikey ayrım, denizde en etkili ayrıştırma yöntemidir.
Açık denizde yansımalar çoğunlukla deniz yüzeyinden, yani alttan gelir. Farklı yüksekliklerdeki elemanlar bu yansımaları farklı fazlarda alır; böylece biri sönümlemeye girdiğinde diğeri güçlü sinyal almaya devam eder (diversity) ve MIMO katmanları birbirinden ayrışır.
Omni antenler tam yukarı ve aşağı yönde çok az ışıdığı için üst üste duran elemanlar arasında yüksek izolasyon da kendiliğinden sağlanır. Böylece dört elemanlı bir MIMO anten, direkte yalnızca tek bir montaj noktası kaplar.
Ayrıntılı yerleşim kuralları için: Marine anten montajı

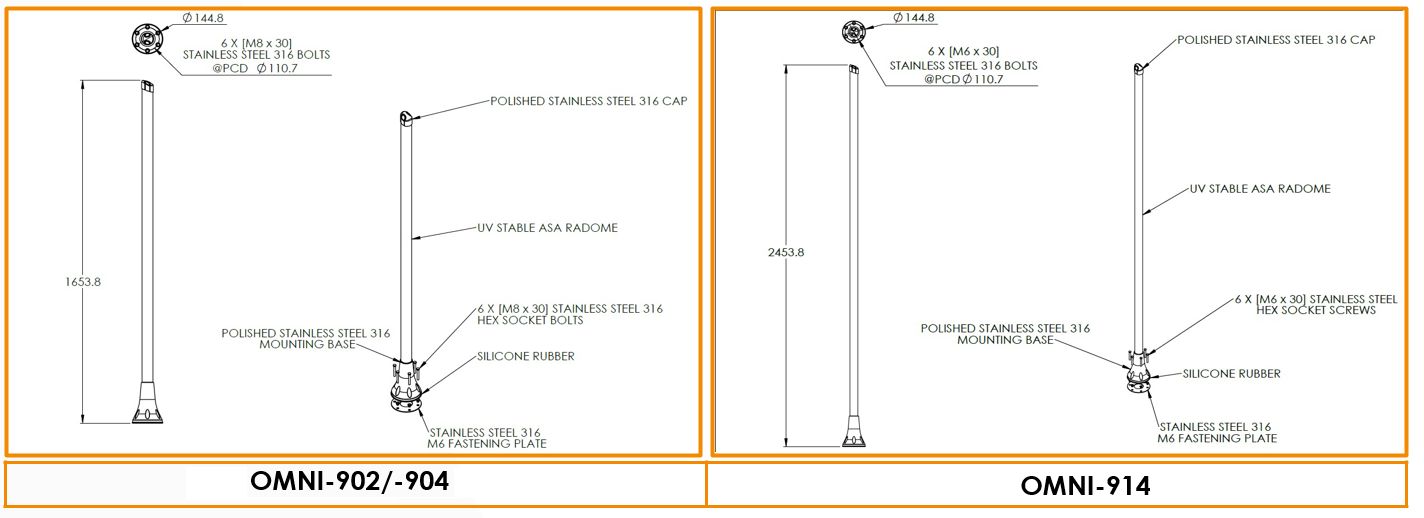

Montaj ve Teknik Çizim

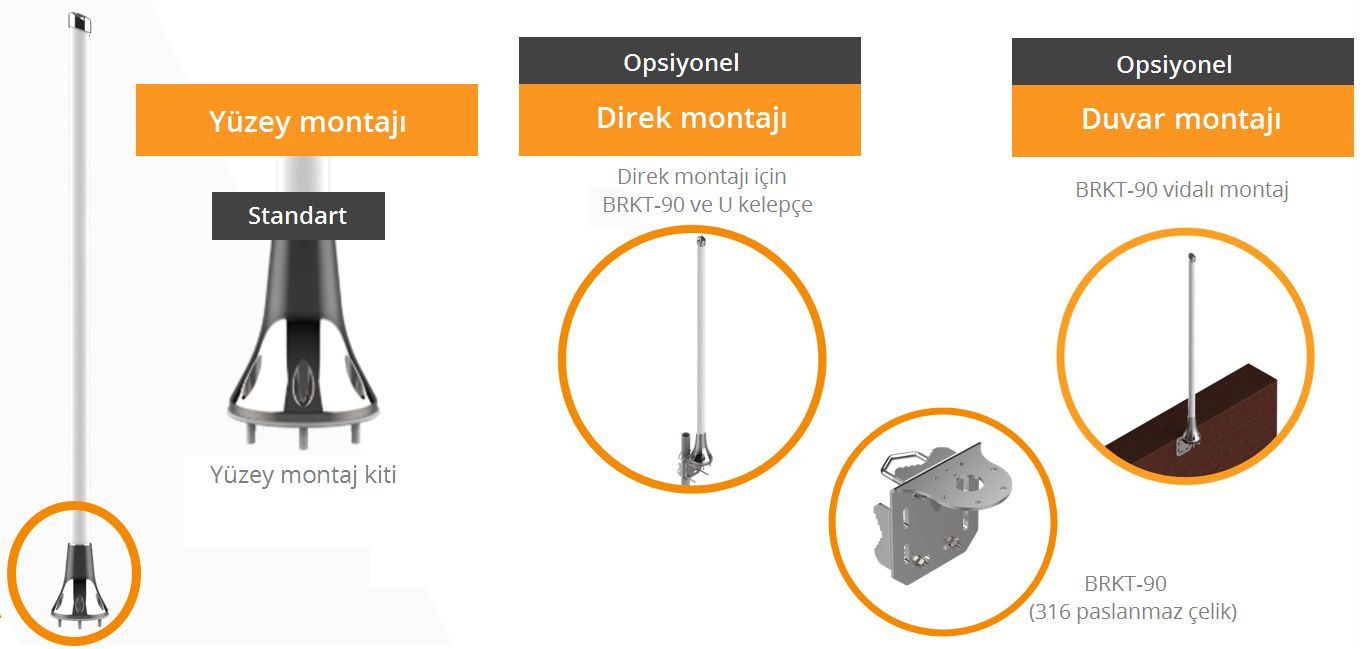

Narwhal antenler deniz tipi montaj ile direğe ya da korkuluğa sabitlenir. İsteğe bağlı BRKT-90 braketi 316 paslanmaz çelikten üretilmiştir ve tuzlu su ortamına uygundur.
| Kablo | V1-01: Twin HDF-195, 2 m; V1-02: kablosuz |
|---|---|
| Polarizasyon | Doğrusal |
| Radom | Fiberglas, beyaz |
| Koruma | IP68; tuz sisi ve UV dayanımlı |
| Sıcaklık | −40 °C ile +80 °C |
| Aksesuar | BRKT-90 (316 paslanmaz çelik braket) |
Teknik Broşürler
Sipariş kodları: A-OMNI-0902/0904/0914-V1-01 (2 m kablolu), -V1-02 (kablosuz). Üretici: Poynting OMNI-904
Narwhal Serisi Hakkında Sık Sorulan Sorular
OMNI-904 mü, OMNI-914 mü?
Her ikisi de 4×4 MIMO'dur. OMNI-914'ün dört elemanı da 8 dBi'dir ve en uzun menzili verir. OMNI-904 ise iki yüksek kazançlı elemanı iki geniş açılı elemanla birleştirir; kıyıya yakın seyirde ve yalpalamanın fazla olduğu küçük teknelerde daha dengeli sonuç verir.
Narwhal serisi 5G'yi destekliyor mu?
Evet. 617–4200 MHz aralığı Türkiye'deki 700 MHz (n28) ve 3,5 GHz (n78) 5G bantlarını ve tüm 4G bantlarını kapsar.
Kablo boyu yeterli olmazsa?
V1-02 sürümü kablosuz gelir; ihtiyaca göre düşük kayıplı kablo kullanılabilir. N tipi konnektör, uzun kablo hatlarında kalın ve düşük kayıplı kablo kullanımına olanak verir.
Antenler arasında ne kadar mesafe olmalı?
Tek Narwhal anten MIMO elemanlarını kendi içinde ayırır. Teknede başka anten de varsa yerleşim için marine anten montajı sayfasındaki aralıklar geçerlidir.
Tekneniz için doğru Narwhal modeli
BağLAN, Poynting'in Türkiye resmi distribütörüdür. Teknenizi, seyir bölgenizi ve router modelinizi yazın; uygun modeli ve kablo seçimini birlikte belirleyelim: bilgi@baglan.com.tr · 0212 358 59 09
