Dairesel Kutuplu Maden Antenleri Tünel ve Madenlerde HELI Antenler
Tünel ve madenlerde kablosuz bağlantıyı zorlaştıran şey mesafe değil, yansımalar ve sürekli değişen ortamdır. Poynting'in MinePoynt HELI maden antenleri dairesel kutuplama kullanarak bu koşullarda doğrusal antenlerden çok daha kararlı bir sinyal sağlar.
Maden Antenleri Hangi Koşullarla Başa Çıkmalı?
Tünel ve maden, açık alandaki yayılım varsayımlarının hiçbirinin geçerli olmadığı bir ortamdır. Maden antenleri seçilirken beş koşul birlikte düşünülmelidir.
Kaya ve beton yüzeyler sinyali her yöne yansıtır ve saçar.
Araçlar ve iş makineleri yayılım yolunu sürekli değiştirir.
Dar galeriler antenin yerini ve yönünü sınırlar.
Kıvrımlı tünellerde görüş hattı (LoS) yoktur.
Tünel kesiti ve boyutu boyunca sık sık değişir.

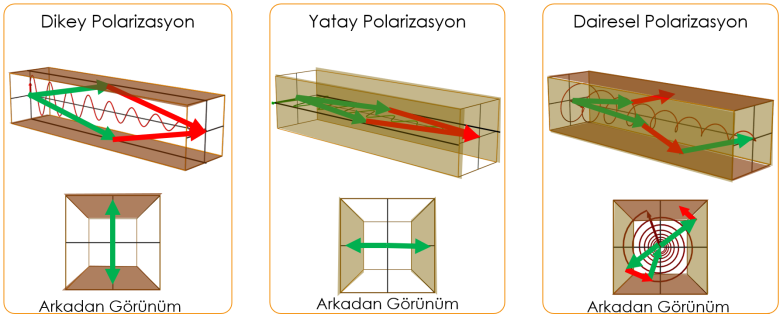

Doğrusal ve Dairesel Kutuplu Maden Antenleri

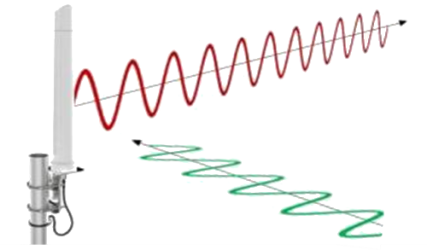

Doğrusal kutuplu bir dalganın elektrik alanı tek bir düzlemde salınır. Tünelde her yansıma bu düzlemi döndürür; alıcıya ulaştığında dalga, alıcı antene göre rastgele bir açıda olabilir.

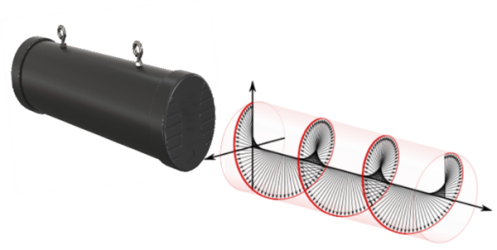

Dairesel kutuplu bir dalganın elektrik alanı ise ilerlerken döner ve her yönü sırayla tarar. Bu yüzden alıcı antenin ya da dalganın açısı değiştiğinde sinyal seviyesi neredeyse sabit kalır.
Fark, kutuplama uyumsuzluğu kaybında açıkça görülür. İki doğrusal anten arasında açı 90°'ye yaklaştığında kayıp 20 dB'in üzerine çıkabilir; dairesel bir antenle doğrusal bir anten arasındaki kayıp ise açıdan bağımsız olarak 3 dB'de sabit kalır.
Maden antenleri için önemli olan en yüksek sinyal değil, en kötü durumdaki sinyaldir; dairesel kutuplama en kötü durumu iyileştirir.
| Verici / alıcı | Kutuplama kaybı |
|---|---|
| Doğrusal / doğrusal, aynı açı | 0 dB |
| Doğrusal / doğrusal, 45° | 3 dB |
| Doğrusal / doğrusal, 90° | 20 dB ve üzeri |
| Dairesel / doğrusal, her açıda | 3 dB |
| Dairesel / dairesel, aynı yön | 0 dB |
| Dairesel / dairesel, ters yön | 20 dB ve üzeri |
Kuramsal değerler; 90° ve ters yön durumunda pratikte 20–30 dB ölçülür.
Dairesel Kutuplu Maden Antenlerinin Dört Avantajı
Poynting'e göre çok sayıda maden ve tünel kurulumunda MinePoynt HELI antenler, doğrusal kutuplu antenlere göre 3 ila 4 kat daha iyi sinyal sağlamıştır. Bu farkın arkasında dört etken vardır.
1. Kararlı sinyal
Yansımalarla dönen kutuplama, doğrusal antende derin sönümlemelere yol açar. Dairesel anten her açıyı kapsadığı için sinyal seviyesi tünel boyunca daha dengeli kalır.
2. Daha az çok yollu girişim
Bir yüzeyden tek kez yansıyan dairesel dalganın dönüş yönü tersine döner. Alıcı HELI anten bu ters yöndeki yansımaları büyük ölçüde bastırır; doğrudan dalga ile çakışıp onu söndüren yansımalar azalır.
3. Değişen tünel boyutlarına uyum
Tünel kesiti değiştikçe yansıma açıları ve kutuplama da değişir. Dairesel kutuplama bu değişime duyarlı olmadığı için performans galeri boyunca tutarlı kalır.
4. Hareketli engellere dayanıklılık
Araçlar ve iş makineleri geçtikçe yayılım yolu ve kutuplama sürekli değişir. Dairesel anten bu değişimlerde doğrusal antenden daha az sinyal kaybeder.
Kararlı bir bağlantı, router ve modemlerde daha az yeniden iletim ve daha düşük veri hızı düşüşü demektir; bu da hem verimi artırır hem de cihazların daha az güç harcamasını sağlar.

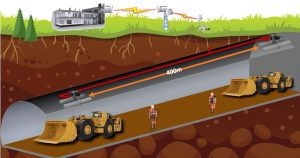

HELI Maden Antenleri ve Sızdırmalı Kablo

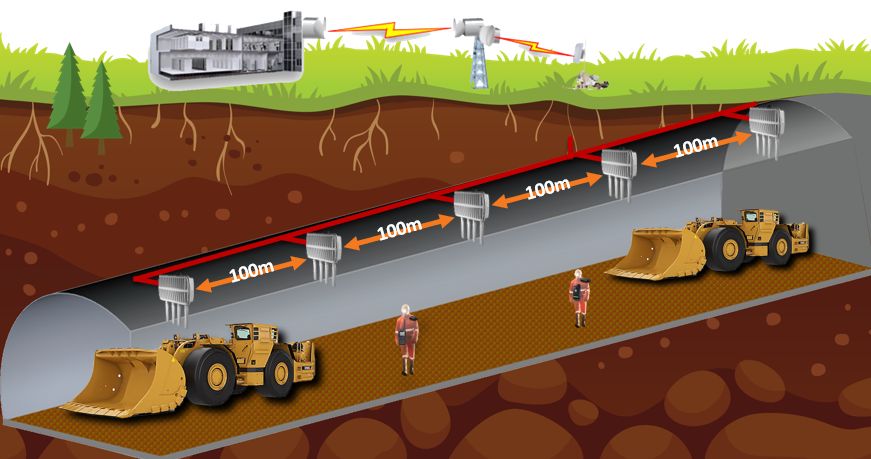

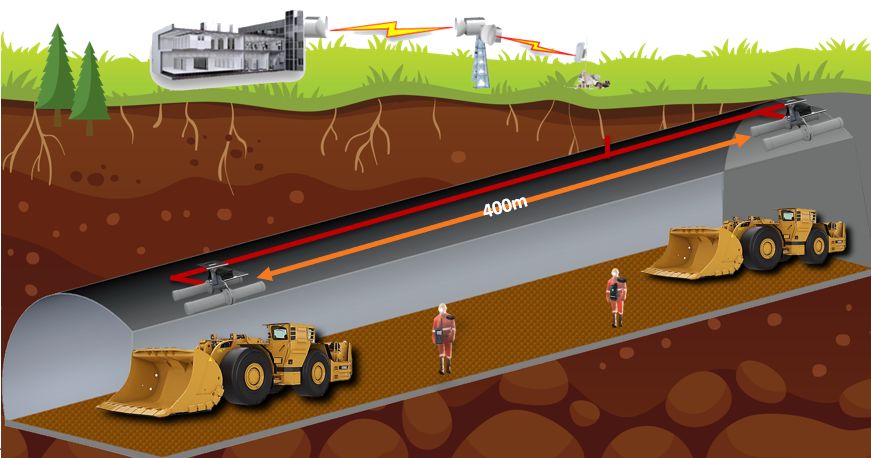

Tünellerde geleneksel çözüm, tünel boyunca çekilen sızdırmalı (radyan) kablodur. HELI antenlerle kurulan dağıtık sistem ise aynı kapsamayı farklı bir maliyet ve bakım yüküyle sağlar.
Poynting MinePoynt HELI Serisi
HELI serisi, maden ve tünel uygulamaları için tasarlanmış dairesel kutuplu Wi-Fi antenlerinden oluşur. Seri 2,4 GHz ve 5–6 GHz bantlarını kapsar; kurulum ihtiyacına göre farklı boyut ve kazanç seçenekleriyle sunulur.
- Dairesel kutuplama
- 2,4 GHz ve 5–6 GHz Wi-Fi
- IP65 gövde: toz, su ve darbeye dayanıklı
- Tipik kullanım: tünel içi telemetri, maden otomasyonu ve IoT
Model seçimi tünel kesitine, kapsanacak mesafeye ve kullanılan erişim noktasına bağlıdır. Doğrusal kutuplu bir maden Wi-Fi anteni için: Poynting EPNT-7
Üretici: Poynting maden ve tünel antenleri
Maden Antenleri Hakkında Sık Sorulan Sorular
Dairesel kutuplu anten doğrusal kutuplu bir erişim noktasıyla çalışır mı?
Çalışır. Dairesel ve doğrusal anten arasındaki kutuplama kaybı açıdan bağımsız olarak 3 dB'dir. Doğrusal antenler arasında ise açı değiştikçe kayıp 20 dB'in üzerine çıkabilir.
Dairesel kutuplama neden yansımaları azaltır?
Dairesel dalga bir yüzeyden tek kez yansıdığında dönüş yönü tersine döner. Aynı yönde kutuplanmış alıcı anten bu ters yöndeki dalgayı büyük ölçüde reddeder; böylece doğrudan sinyalle girişim yapan ilk yansımalar bastırılır.
HELI antenler sızdırmalı kablonun yerini alabilir mi?
Birçok tünelde evet. Dağıtık HELI anten sistemi, tünel boyunca çekilen sızdırmalı kabloya göre farklı bir maliyet ve bakım profili sunar. Ayrıntılı karşılaştırma PDF'te yer alıyor.
Maden antenleri için hangi koruma sınıfı gerekir?
Toz, nem ve darbe nedeniyle en az IP65 önerilir. Poynting HELI serisi IP65 sınıfındadır.
Tüneliniz için doğru maden antenleri
BağLAN, Poynting'in Türkiye resmi distribütörüdür. Tünel kesitini, kapsanacak mesafeyi ve kullandığınız erişim noktasını yazın; uygun HELI modelini ve yerleşimi birlikte belirleyelim: bilgi@baglan.com.tr · 0212 358 59 09
