Marine 5G Repeater Çözümleri
Deniz Taşıtlarında Mobil Kapsama Alanını Sürekli Sağlama
Marine 5G repeater sistemleri, tekne, yat ve diğer deniz taşıtlarında kıyıdan alınan 4G/5G mobil sinyalin kapalı yaşam alanlarına ve teknik bölümlere daha kararlı biçimde dağıtılması için kullanılan profesyonel RF çözümleridir.
Bina, ofis ve endüstriyel tesislerde kullanılan genel 5G repeater sistemleri için Stella Doradus 4G/5G GSM repeater çözümlerimizi inceleyebilirsiniz.
SIM Gerektirmez
Tüm operatörlerin çalışma frekansları için mobil sinyal aynı anda aktarılır
Avrupa’da Üretilmiş
Uzman mühendisler tarafından İrlanda’da tasarlanıp üretilmiştir
Tam Uyumlu
Avrupa R.E.D, E.T.S.I onaylı, ComReg spesifikasyonlarını karşılar
Tüm Şebeke Desteği
GSM, 3G, 4G ve 5G tüm mobil operatör ağlarını ve frekanslarını destekler
Opsiyonel Uzatılmış Garanti
İlave destek paketi ile garanti süresini 7 yıl’a çıkarma
Güvenilir Dağıtım Destek
BağLAN Ltd., sürekli katma değerli desteği ve güvencesi ile
5G’nin desteklendiği düşük bant frekansları
5G, birçok AB ülkesinde 700 MHz’de desteklenmektedir ve şimdi 5G, bazı AB ülkelerinde 2100 MHz’de de desteklenecektir. Geçmişte 3G ve 4G’de olduğu gibi 5G’nin de zamanla daha düşük bantlarda iletilmesi beklenilmekte. 5G spektrumu çok daha verimli kullandığı için bunu yapmak operatörlerin tercihi olacaktır.
Stella, hem 700MHz hem de 2100MHz’i güçlendiren tekrarlayıcılar sağlamaktadır.
Taşıyıcı toplama
Ne kadar çok banda sahipseniz, o kadar çok taşıyıcı toplama (CA/Carrier Aggregation) gerçekleşebilir. CA, operatörün kullanıcıya çok daha yüksek bant genişliği ve veri hızları sağlamak için 2 veya daha fazla frekans bandını birleştirmesidir. 5G’nin temel teknolojilerinden biri CA’dır.
Stella çok bantlı tekrarlayıcıların tümü CA’ya izin verir.
Yeni düşük bant spektrumu
1500MHz, 2300MHz ve diğer spektrumlar artık 5G için mevcut hale gelmektedir. Yeni Stella ürünleri bu yeni frekansları destekleyecektir.
Nasıl Çalışır?
- Deniz taşıtı üzerindeki anten 360 derece (OMNI Dairesel) doğrultuda olarak GSM işaretlerini yakalar. Seyir halinde iken kapsama alanındaki farklı karasal baz istasyonlarından alınan işaretler deniz taşıtı içinde konumlandırılmış MarineBoost cihazına aktarılır.

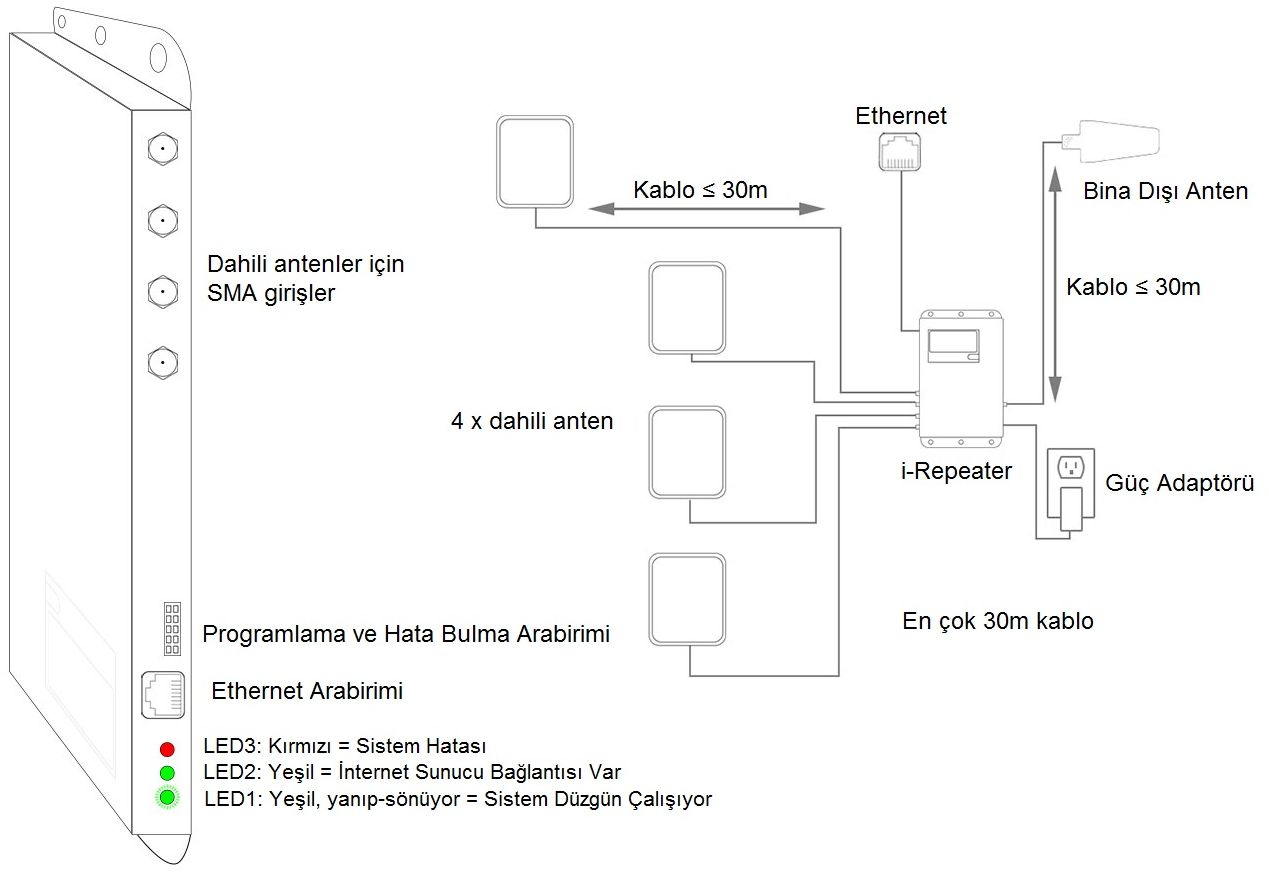

- Aşağıda gösterilen MarineBoost x.4 tekrarlayıcı cihazının 4 adet çıkışı olup, bu çıkışlara 4 ayrı anten bağlanabilir. Deniz taşıtının yapısına ve kamaralara bağlı olarak her bir çıkış 1 ile 3 kamaraya GSM işaretini sorunsuzca aktarabilir.
- Sistem kendi kendini kontrol etmekte olup, ayrıca bir işaret dağıtım yönetimi gerektirmez.
Sağlıklı GSM işaretinin alınabilmesi için karadaki baz istasyonundan olabilecek en uzak mesafe 30 Km’dir. Bu mesafe iklim ve deniz koşullarına bağlı olarak değişebilir.
MarineBoost repeater ile birlikte gelen harici OMNI anten 360 derecelik doğrultuda ve 30 Km’lik bir yarıçap mesafesindeki tüm baz istasyonlarından işaret alır. Böylelikle belli bir anda hizmet alınacak operatör ve baz istasyonu sayısı arttırılmış olur.
• Büyük tekneler, mega yatlar, yolcu gemileri, tankerler, feribotlar, muhripler
• Hücresel Teknoloji: GSM/ 3G/ 4G/ 5G
• EU Mobil Şebekeler ile tam uyumlu
• Sınırsız Kullanıcı
• Kapsama Alanı: Küçük tekneler : 1000m2, Büyük Gemi / Tankerler: 64,000m2
• Basit ve akıllı LED durum paneli
• Tekne içerisinde mobil işaretin dengeli olarak dağıtılması
• Tam şebeke-ağ koruması

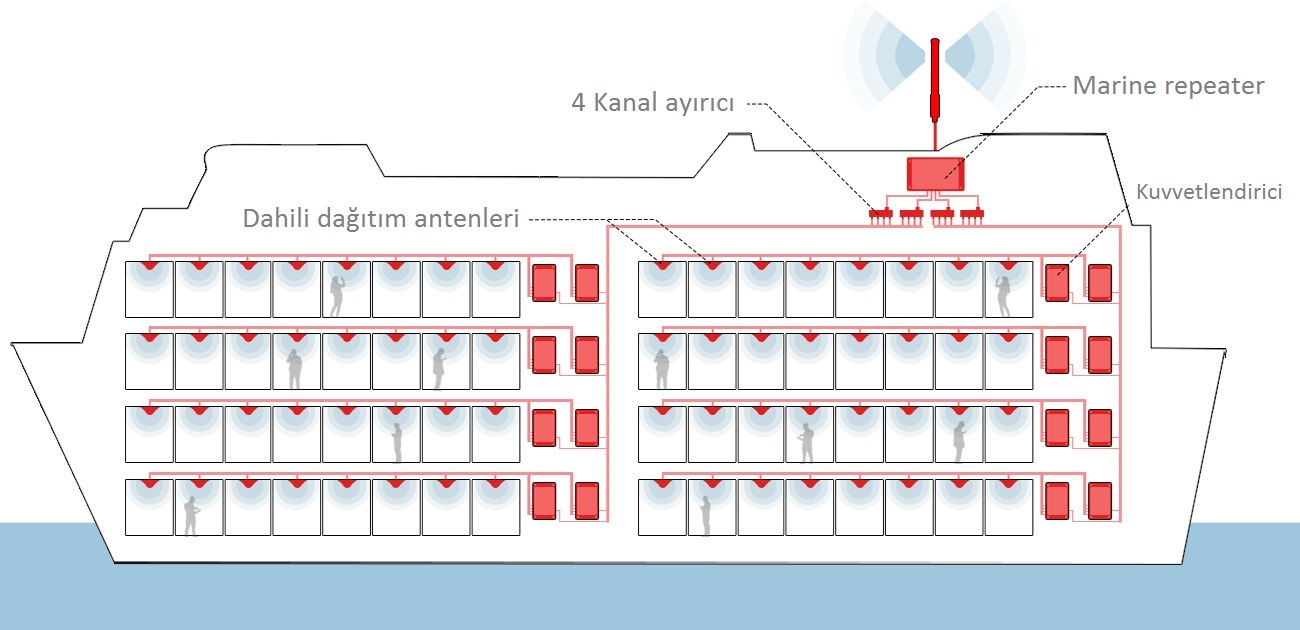

Büyük Gemiler

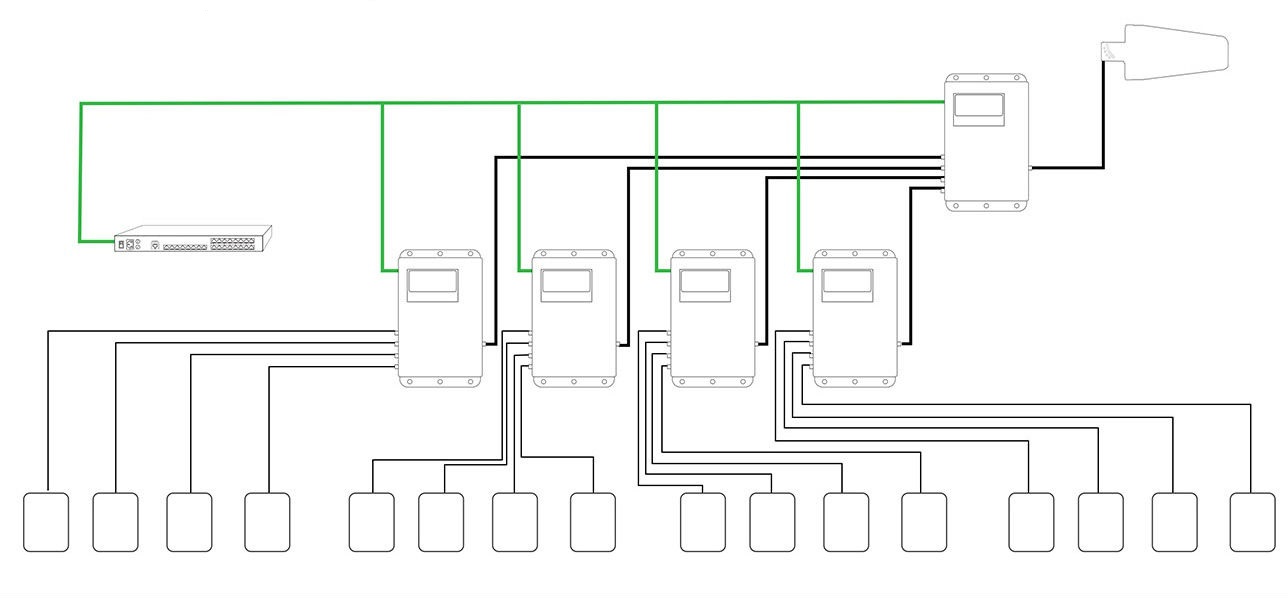

Büyük gemiler için bu 4 çıkış doğrudan hat kuvvetlendirici cihazlarına bağlanabilir. Hat kuvvetlendirici cihazları üzerinde de 4 adet çıkış bulunmakta olup, gerekli kapsama alanını sağlamak için istediğiniz kadar hat kuvvetlendirici ekleyebilirsiniz.
Bu sistem toplamda 600 standard kamaraya hizmet verebilen 200 anten ile test edilmiştir. Sistem otomatik olarak gücü kontrol edip, dengeler. Böylelikle işaretin gemi içinde düzgün bir şekilde dağıtılması sağlanır.
- Alarmlar e-posta uyarıları oluşturabilirsiniz:
- Eğer cihazın güç kablosu yanlışlıkla çıkarılmış ise veya cihaza elektrik gelmiyorsa. Hangi cihazın besleme bağlantısı olmadığını ve bulunduğu yeri görürsünüz.
- Tüm cihazlarda dahili pil desteği olup, internet bağlantısı birkaç saat boyunca sağlanır.
- Osilasyon, yüksek güç, devre dışı band, sıcaklık gibi bilgileri otomatik olarak alabilirsiniz.
- Telefon veya bilgisayar ile uzaktan kontrol
- Herhangi bir cihazın belli başlı bandlarını açıp/kapama veya zayıflatma.
- Bina içindeki tüm cihazların veya seçilenlerin güç kaynağını kapatıp/açma. RF bağlantıları kapatılsa bile cihazların internet bağlantısı çevrim içi kalır.
- Cihazları yeniden başlatma.
- İzleme
- İndirme/Gönderme Güç
- İndirme/Gönderme Kazançlar
- İndirme/Gönderme AGC
- İndirme/Gönderme Osilasyon/geri besleme
- PCB anakart sıcaklığı
-
- Geçmiş
- Her bir cihaz için tüm aktivite bilgileri kurulumdan itibaren kaydedilmektedir.
-
- Her banda ilişkin kullanım yüzdesi. Örneğin: 800MHz: %60, 900MHz: %20, 1800MHz: %5, 2100MHz: %15, 2600MHz: %0
- Güvenlik ve Bulut
Uygulama bulut ortamı fiziksel olarak AWS (Amazon Web Services) İrlanda veri merkezinde tutulmakta olup, en üst seviyede güvenlik parametreleri ile desteklenmektedir.
- Güvenlik ve Bulut
Stella Doradus’un profesyonel 4G/5G repeater ürünleri hakkında üretici teknik bilgileri için Stella Doradus resmi ürün sayfasını inceleyebilirsiniz.
Osilasyon – Etkileşim Algılama
Harici anteni dahili antene çok yakın takarsanız geri besleme olabilir. Örneğin mikrofonu hoparlöre yaklaştırdığınızda oluşan ses bozulması gibi. Cihazlara gömülü ana yazılım bu geri beslemeyi algılayarak kazanç değerini otomatik olarak azaltır ve geri beslemeden dolayı işaret bozulmasını önler.
Otomatik Kazanç Kontrolü
Cihaza gömülü ana yazılımı sürekli olarak ortam işaretini gözlemleyerek ideal güç seviyesini korur. Böylelikle baz istasyonu ve cihaz arasındaki güç kontrolü sürekli sağlanarak baz istasyonuna gereğinden çok fazla güç gönderilmez ve aşırı yüklenme önlenir.
İletişim Hattı Kapalı
Cihaz bekleme durumundadır, sadece arama ve/veya veri haberleşmesi olduğunda iletişimi sağlar. Bu özellik ile ortamdaki işaret güç seviyesi en uygun ortamda tutulur, enerji verimliliği yanında toplamda oluşabilecek gürültü büyük ölçüde azaltılır.
Baz İstasyonlarını Algılama
Cihaza gömülü ana yazılımı ile baz istasyonu ve cihaz arasındaki güç kontrolü sürekli olarak sağlanır.
a) Cihaz baz istasyonuna uzak mesafelerde işaret gücünü arttırır.
b) Cihaz baz istasyonuna yakın olduğunda işaret gücünü azaltır.
Denizcilik Uygulamalarında Antenler ve Önemli Üç Nokta
Deniz taşıtlarında (yatlar, feribotlar, ticari gemiler) haberleşme ve navigasyon, karadaki senaryolardan çok daha farklı ve kendine has fiziksel zorluklara sahiptir. Burada karşımızda binalar, karasal engeller yoktur, ancak suyun yansıtıcı yüzeyi, ufuk çizgisi (dünyanın eğriliği) ve sürekli hareket eden (yalpalanan) bir platform söz konusudur.
Poynting XPOL (Cross-Polarization) Teknolojisi
MIMO (Multi-Input Multi-Output) sistemlerinin başarısı, antenlerin birbirinden “bağımsız” sinyaller almasına bağlıdır.
Çapraz Polarizasyon: Poynting XPOL antenler, içindeki iki anten elemanını birbirine 90 derece açıyla yerleştirir.
Neden Önemli? Deniz yansımaları sinyalin polarizasyonunu bozar. Standart antenler bu bozulmuş sinyali gürültü olarak görürken, XPOL yapısı
1- Sudan Yansıma (Multipath) ve “Fading” Etkisi
Yıkıcı Girişim (Destructive Interference): Baz istasyonundan gelen doğrudan sinyal ile denizden yansıyan sinyal antene ulaştığında, birbirlerinin fazlarını sönümleyebilirler. Bu durum, kıyıya çok yakın olsanız bile sinyalin aniden kopmasına (“deep fade”) neden olu
2- Dünyanın Küresel Etkisi ve Ufuk Çizgisi
Karada sinyal binalara çarpar ama denizde en büyük engel binalar değil, dünyanın kendisidir.
- Radyo Ufku (Radio Horizon): Radyo dalgaları ışığa göre biraz daha fazla kırılsa da, belirli bir mesafeden sonra dünyanın eğriliği araya girer ve baz istasyonu görüş hattının (LOS) altında kalır.
- Menzil Hesabı: Dünya küresel olduğu için, siz yükseldikçe ufuk çizginiz doğrusal bir şekilde değil, yüksekliğin kareköküyle orantılı olarak genişler. Bu yüzden anteniniz ne kadar yüksekteyse menziliniz o kadar artar.
Yaklaşık olarak deniz üstünde işaret menzilini hesaplamak için kullanılan en yaygın pratik formül aşağıdaki gibidir:
d ≈ 4.2 x ( √h1+√h2 )
Burada:
d: Maksimum görüş hattı mesafesi (Deniz mili cinsinden).
h1: Alıcı antenin (Gemideki Poynting anteni) deniz seviyesinden yüksekliği (metre).
h2: Verici antenin (Baz istasyonu) deniz seviyesinden yüksekliği (metre).
Bir tekne veya ticari gemi üzerindeki anten için bir örnekle hesaplayalım:
Gemi Anteni: Direğin tepesinde, denizden 12 metre yüksekte olsun. √12
Baz İstasyonu: Kıyıda bir tepede, denizden 25 metre yüksekte olsun. √25
√12 = 3.464 ; √25 = 5 | 3.464 + 5 = 8.464
d= 4.2 x 8.464 = 35.55 deniz mili | 1 deniz mili= 1.852 km | d= 35.55 x 1.852 = 65.84 km
Bu sonuç, teorik olarak 65.84 km sonra dünyanın eğriliği nedeniyle sinyalin kesileceğini (LOS kaybı) gösterir.
3- Atmosferik Yansımalar ve Kanal Etkisi
Deniz üzerindeki hava katmanları (nemli ve soğuk hava) bazen sinyali su yüzeyine hapseden bir “kanal” (ducting) oluşturur.
Etki: Bu durum sinyalin su yüzeyi ile atmosfer katmanı arasındaki bu kanala hapsolarak normalden çok daha uzak mesafelere (100+ km) taşınabilmesini sağlar. Ancak bu durum geçicidir ve güvenilmezdir. Atmosferik değişimler sinyal kalitesinde (RSRP/SINR) ani dalgalanmalara yol açar.
